Устройство разделения мажоритарно уплотненных сигналов

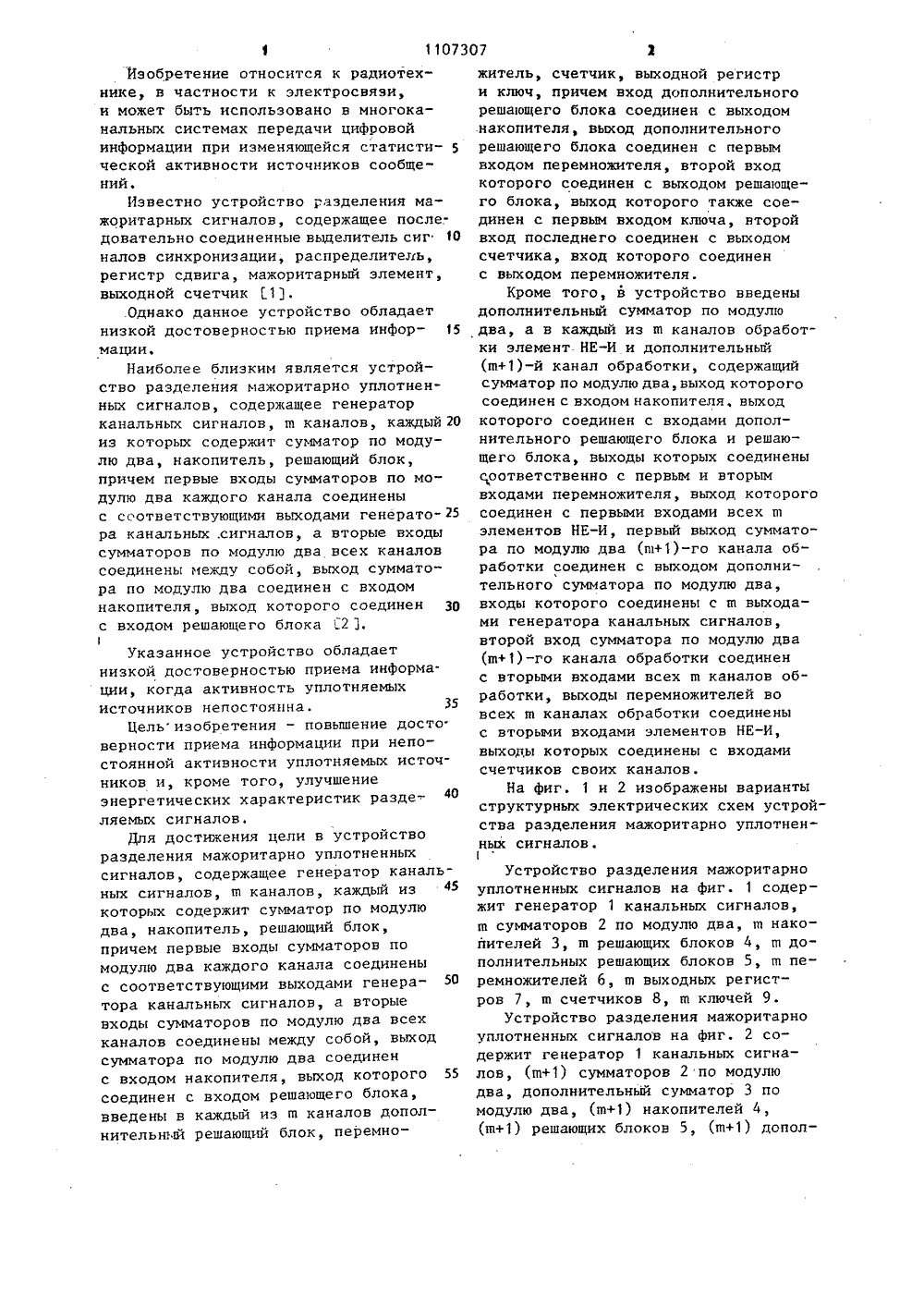

(19)(11 0730 4 1 11/О ОПИСАНИЕ ИЭОБРЕ Н АВТОРСХОММ СВИДЕТЕЛЬСТВУ Н ЦФНВЛНОХБ 1реш одо ля, в блока множи динен ыход дополнительно соединен с первым теля, второй вход с выходом решающе которого также со ере со оторо а,с пер динен вход сле ходом ключа, втор соединен с выходо вым нег ордена Ленинаской Революции авиа.им. Серго Орджониа пере 1 хо торого соединен в 1 ножителя,)-йориОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(71) Московскийи ордена Октябрьционный институткидзе(54)(57) 1. УСТРОЙСТВО РАЗДЕЛЕНИЯ МАЖОРИТАРНО УПЛОТНЕННЫХ СИГНАЛОВ, содержащее генератор канальных сигналов, щ каналов, каждый из которых содержит сумматор по модулю два, накопитель, решающий блок, причем первые входы сумматоров по модулю два каждого канала соединены с соответствующими выходами генератора канальных сигналов, а вторые входы сумматоров по модулю два всех каналов соединены между собой, выход сумматора по модулю два в каждом канале соединен с входом накопителя, выход которого соединен с входом решающего блока, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности приема информации при непостоянной активности уплотняемых источников, введены в каждый из в каналов дополнительный решающий блок, перемножитель, счетчик, выходной регистр и ключ, причем вход дополнительного решающего блока соединен с выходом накопите 2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что, с целью улучшения энергетически: характеристик разделяемых сигналов, введены дополнительный сумматор по модулю два, а в каждый из щ каналов обработки элемент НЕ-И и дополнительный (щ+1 канал обработки, содержащий суммат по модулю два, выход которого соед нен с входом накопителя, выход которого соединен с входами дополнительного решающего блока и решающего блока, выходы которых соединены соответственно с первым и вторым входами перемножителя, выход которого соединен с первыми входами всех в элементов НЕ-И, первый вход сумматора по модулю два (щ+1)-го канала обработки соединен с выходом дополнительного сумматора по модулю два, входы которого соединены с щ выходами генератора канальных сигналов, второй вход сумматора по модулю два (щ+1)-го канала обработки соединен с вторьии входами всех щ каналов обработки, выходы перемножителей во всех щ каналах обработки соединены с вторыми входами элементов НЕ-И, выходы которых соединены с входами счетчиков своих каналов.Изобретение относится к радиотехнике, в частности к электросвязи,и может быть использовано в многоканальных системах передачи цифровойинформации при изменяющейся статистической активности источников сообще"ний.Известно устройство разделения мажоритарных сигналов, содержащее последовательно соединенные выделитель снг 10налов синхронизации, распределитель,регистр сдвига, мажоритарный элемент,выходной счетчик (.1,.Однако данное устройство обладаетнизкой достоверностью приема информации,Наиболее близким является устройство разделения мажоритарно уплотненных сигналов, содержащее генераторканальных сигналов, ш каналов, каждый 20из которых содержит сумматор по модулю два, накопитель, решающий блок,причем первые входы сумматоров по модулю два каждого канала соединеныс ссответствующими выходами генератора канальных .сигналов, а вторые входысумматоров по модулю два всех каналовсоединены между собой, выход сумматора по модулю два соединен с входомнакопителя, выход которого соединен 30с входом решающего блока .2 .1Указанное устройство обладаетнизкой достоверностью приема информа.цни, когда активность уплотняемыхисточников непостоянна. 35Цельизобретения - повышение досто.верности приема информации при непостоянной активности уплотняемых источников и, кроме того, улучшениеэнергетических характеристик разделяемых сигналов.Для достижения цели в устройстворазделения мажоритарно уплотненныхсигналов, содержащее генератор канальных сигналов, ш каналов, каждый изкоторых содержит сумматор по модулюдва, накопитель, решающий блок,причем первые входы сумматоров помодулю два каждого канала соединеныс соответствующими выходами генератора канальных сигналов, а вторыевходы сумматоров по модулю два всехканалов соединены между собой, выходсумматора по модулю два соединенс входом накопителя, выход которого 55соединен с входом решающего блока,введены в каждый из ш каналов дополнительный решающий блок, перемножитель, счетчик, выходной регистр и ключ, причем вход дополнительного решающего блока соединен с выходом накопителя, выход дополнительного решающего блока соединен с первым входом перемножителя, второй вход которого соединен с выходом решающего блока, выход которого также соединен с первым входом ключа, второй вход последнего соединен с выходом счетчика, вход которого соединен с выходом перемножителя.Кроме того, в устройство введены дополнительный сумматор по модулю два, а в каждый из ш каналов обработки элемент НЕ-И и дополнительный (ш+1)-й канал обработки, содержащийсумматор по модулю два, выход которогосоединен с входом накопителя, выход которого соединен с входами дополнительного решающего блока и решающего блока, выходы которых соединены срответственно с первым и вторым входами перемножителя, выход которого соединен с первыми входами всех щ элементов НЕ-И, первый выход сумматора по модулю два (ш+1)-го канала обработки соединен с выходом дополнительного сумматора по модулю два, входы которого соединены с а выходами генератора канальных сигналов, второй вход сумматора по модулю два (в+ 1)-го канала обработки соединен с вторыми входами всех ш каналов обработки, выходы перемножителей во всех ш каналах обработки соединены с вторыми входами элементов НЕ-И, выходы которых соединены с входами счетчиков своих каналов.На фиг. 1 и 2 изображены варианты структурных электрических схем устройства разделения мажоритарно уплотненных сигналов.Устройство разделения мажоритарно уплотненных сигналов на фиг. 1 содержит генератор 1 канальных сигналов, ш сумматоров 2 по модулю два, ш накопителей 3, ш решающих блоков 4, щ дополнительных решающих блоков 5, щ перемножителей 6, ш выходных регистров 7, ш счетчиков 8, ш ключей 9.Устройство разделения мажоритарно уплотненных сигналов на фиг. 2 содержит генератор 1 канальных сигналов, (в+1) сумматоров 2 по модулю два, дополнительнйй сумматор 3 по модулю два, (в+1) накопителей 4, (ш+1) решающих блоков 5, (в+1) дополнительных решающих блоков 6, (щ+1) перемножителей 7, в элементов НЕ-И 8 ш выходных регистров 9, в счетчиков 10, т ключей 11.Устройство разделения мажоритарно уплотненных сигналов (фиг. 1) работает следующим образом.Групповой мажоритарно уплотненный сигнал, регенерированный в демодуляторе приемника, поступает на вто- О рые входы всех ш сумматоров 2, на первые входы которых от генератора 1 поступают соответствующие канальные сигналы. В качестве канальных сигналов могут быть использованы, напри мер, двоичные ортогональные сигналы (функции Уолша) с блоковой длиной п=2, равной блоковой длине принимаемого группового мажоритарно уплотненного сигнала, поскольку для форми рования последнего на передающей стороне использовались такие же канальные сигналы. Полученная в результате суммирования по модулю два последовательность из и двоичных сиг налов положительной (+1) и отрицательной (-1) полярностей с выхода каждого сумматора 2 поступает на вход соответствующего накопителя 3, Накопителем может быть, например, обычный сумматор. По окончании приема всех п элементов очередного мажоритарно уплотненного группового сигнала в каждом накопителе 3 оказывает ся накопленным сигнал определенной величины и полярности, который затем поступает на вход соответствующего решающего блока 4. Каждый решающий блок 4 представляет собой устройство квантования поступившего сигнала на 40 два уровня. Таким образом, каждый решающийблок 4 по окончании приема очередного блока мажоритарно уплотненного 45группового сигнала выносит решениео значении очередного элементарногодвоичного информационного сигнала.Восстановленная таким образом информационная последовательность двоичных 50элементарных сигналов положительнойи отрицательной полярности поступаетв соответствующий выходной регистр 7.Каждый выходной регистр 7 содержит1 ячеек памяти, где 1 - число элементарных информационных сигналов,составляющих один информационный блок,передаваемый по каждому каналу в многоканальной системе передачи информации с мажоритарным уплотнением.Одновременно с поступлением на решающий блок 4 сигнал с выхода каждого накопителя 3 поступает на дополнительный решающий блок 5. Каждый из этих блоков представляет собой устройство квантования поступившего сигнала на три уровня. Таким устройством может быть, например, схема сравнения поступившего сигнала с двумя порогами: нижним и верхним.Если в многоканальной системе передачи информации с мажоритарным уплотнением какой-либо уплотняемый источник оказался неактивным, т.е. если у этого источника нет информации, требующей передачи, то канал, соответствующий этому источнику, не будет принимать участия в формировании 1 следующих друг за другом очередных блоков мажоритарно уплотненного группового сигнала. Тогда, если все элементы мажоритарно уплотненного группового сигнала приняты правильно, в накопителе 3, соответствующем каналу с неактивным источником, результаты Е следующих друг за другом накоплений будут равны нулю. Следовательно, дополнительный решающий блок 5 в этом случае сформирует Е следующих подряд нулей (сигналов с уровнем, равным нулю) Каждый из таких нулевых результатов поступает на перемножитель 6 и умножается там на сигнал, равный +1 или -1, сформированный решающим блоком 4. Это приводит к тому, что на выходе перемножителя 6 формируется сигнал также с уровнем, равным нулю. Эти нули подсчитываются соответствующим счетчиком 8. Каждый счетчик 8 может представлять собой обычный двоичный счетчик с числом разрядов, равным 1 оя Е (при округлении этой величины, если она дробная, до ближайшего целого в большую сторону), В каждом счетчике 8 устанавливается порог ИМ, при превышении которого по окончании Е очередных циклов обработки мажоритарно уплотненного группового сигнала счетчик 8 выдает сигнал на нормально открытый ключ 9, закрывая его. Если ключ 9 закрывается, то по прошествии Е очередных циклов обработки группового мажоритарно уплотненного сигнала содержимое выходного регистра 7 не поступит к получателю, 110730740 что будет свидетельствовать о том,что соответствующий уплотняемый источник был неактивным. В противномслучае ключ 9 остается открытым и содержимое выходного регистра 7 поступает к получателю.Величина порога И, устанавливаемого в счетчике 8, а также величиныпорогов - Чп и Ч в дополнительномрешающем блоке 5 определяются исходя10из уровня помех, действующих при передаче группового мажоритарно уплотненного сигнала по каналу связи.В результате действия этих помех некоторые из элементов мажоритарноуплотнен:ого группового сигнала, поступающего на вход устройства разделения, будут регенерированы в демодуляторе приемника неправильно, т.е. некоторые элементы +1 будут регенери рованы как -1 и наоборот, Это приведет к тому, что в случае, когда некоторый уплотняемый источник неактивен, сигнал на выходе соответствующего накопителя 3 не будет равен25 нулю, Если некоторый уплотняемый источник активен, тем не менее сигнал на выходе соответствующего накопителя 3 может оказаться равным или близким к нулю. Пороги -Ч и Ч в дополнительном решающем блоке 5 и порог М в счетчике 8 выбираются таким образом, чтобы максимизировать вероятность правильного обнаружения реактивного канала при фисированной вероятности его ложного обнаружения.Предлагаемое устройство разделения мажоритарно уплотненных сигналов позволяет повысить достоверность приема информации.Работа устройства разделения мажоритарно уплотненных сигналов на фиг. 2 отличается следующим.Групповой мажоритарно уплотненный сигнал поступает на первые входы сумматоров 2 в (ш+1) каналах, На вторые входы сумматоров 2 в ш информационных каналах поступают соответствующие канальные сигналы, генерируемые в генераторе 1. На второй вход сумматора 2 контрольного канала поступает сигнал с выхода дополнительного сумматора 3, который формирует линейную комбинацию всех ш канальных сигналов, используемых в информационных каналах обработки.Сигналы с выходов сумматоров 2 во всех (п 1+1) каналах поступают на . накопители 4. Если поступивший с де модулятора приемника групповой мажо ритарно уплотненный сигнал не содержит ошибок, то по окончании приема всех и элементов очередного блока группового мажоритарно уплотненного сигнала на выходе каждого накопителя 4 окажется сигнал, по абсолютной величине пропорциональный коэффициенту корреляции группового мажоритар но уплотненного сигнала и любого канального сигнала. При этом в каждом информационном канале обработки по" лярность сигнала, накопленного в накопителе 4, будет совладать с полярностью элементарного информационного сигнала (+ или -), передаваемого по данному каналу.Если же при этом в системе передачи информации какой-либо уплотняемый источник оказался неактивным, т.е. если у этого источника нет информации, требующей передачи, то в накопителе 4, соответствующем каналу с неактивным источником, а также в накопителе 4 контрольного канала сигналы, полученные в результате К следующих друг за другом накоплений, будут равны нулю (1 - блоковая длина информационных кодовых слов 1 передаваемых по одному каналу). Это будет в силу того, что неактивный канал не принимает участия в формировании 1 следующих друг за другом очередных блоков группового мажоритарно уплотненного сигнала.Сигнал с выхода накопителя 4 в каждом из (ш+1) каналов обработки поступает на решающий блок 5 и дополнительный решающий блок 6. Решающий блок 5 представляет собой устройство квантования на два уровня поступающего на нее сигнала. Таким устройст" вом может быть схема сравнения поступающего сигнала с. нулевым пороговым уровнем. При том же условии отсутствияошибок в обрабатываемом групповоммажоритарно уплотненном сигналев случае, если все уплотняемые источники активны, в каждом из (ш+1) каналов на выходе решающего блока 5 и дополнительного решающего блока 6 будут сигналы одинаковой полярности. Они поступают на перемножитель 7, в результате на его выходе в этом случае всегда формируется сигнал положительной полярности. Одновремен.07 З 07 8 но сигнал с полярностью, определяемой значением передаваемого по данному каналу элементарного информационного сигнала, формируется решающим блоком 5 и поступает в выходной 5 регистр 9.Если не все уплотняемые источники активны, на выходах дополнительного решающего блока 6 канала, соответст" вующего неактивному источнику, и до" полнительного решающего блока 6 дополнительного канала обработки будут сформированы сигналы нулевого уровня (нули), Тогда в этих каналах, вне зависимости от полярности сигнала, сформированного решающим блоком 5, на выходе перемножителя 7 так же будет сигнал нулевого уровня (нуль). Элемент НЕ-И 8 в каждом информационном канале, соответствующем б неактивному уплотняемому источнику, в этом случае формирует на своем выходе сигнал, который поступает на счетчик 10. Однако на выходе элемента НЕ-И 8 каждого информационного канала обработки, соответствующего активному уплотняемому источнику, сигнала не будет, поскольку в этом канале с перемножителя 7 на элемент НЕ-И 8 поступает сигнал положи тельной полярности, а с перемножителя 7 дополнительного канала - сигнал нулевого уровня (нуль). Счетчики 10 в каждом информационном канале подсчитывают количество сигналов, посту- пивших с соответвующего элемента НЕ-И 8.В каждом счетчике 10 устанавливается порог Я 41, при превышении которого по окончании к очередных циклов 40 обработки группового мажоритарно уплотненного сигнала счетчик 10 выдает сигнал на нормально открытый ключ 11, закрывая его. Если ключ 11 закрывается, то по прошествии очередных циклов обработки группового мажоритарно уплотненного сигнала содержимое выходного регистра 9 не поступит к получателю, что будет 1 свидетельствовать о том, что соответствующий уплотняемый источник был неактивным, т.е. не передавал никакой информации. В противном случае ключ 11 остается открытым и содержимое выходного регистра 9 поступает к получателю.Величина порога И, устанавливаемого в счетчике 10, а также величины порогов -Ч и Ч дополнительного решающего блока 6 определяются исходя из уровня помех, действующих при передаче группового мажоритарно уялотненного сигнала по каналу связи, В результате действия этих помех некоторые из элементов группового мажоритарно уплотненного сигнала, по" ступающего на вход устройства, разде. лены, будут регенерированы в демодуляторе приемника неправильно, т.е. некоторые элементы +1 будут регенерированы как - и наоборот. Это приведет к тому, что в случаях, когда некоторый уплотняемый источник неактивен, сигналы на выходах накопителей 4 соответствующего информационного канала и дополнительного канала могут оказаться не равными нулю. Если некоторый уплотняемый источник активен, тем не менее сигнал на выходе соответствующего накопителя 4 при этом может оказаться равным или близким к нулю. Пороги -Ч и Чп в дополнительном решающем блоке б и порог И в счетчике 10 выбираются таким образом, чтобы максимизировать вероятность правильного обнаружения неактивного источника при фиксированной вероятности его ложного обнаружения. Порог решающих блоков 5 остается всегда оптимальным и равным нулю.Таким образом, обеспечивается по" вышение достоверности информации при разделении мажоритарно уплотненных сигналов в предлагаемом устройстве разделения мажоритарно уплотненных сигналов и,кроме того, улучшаются энергетические характеристики разделяемых сигналов.03 ППП "Патент", г,Ужгород, ул.Проектная ил Таказ 635 ПИ Государственно по дедам изобре Москва, Х(-35, РауПодписн о комитета СССР ений и открытий ская наб., д. 4
