Формирователь одиночных импульсов

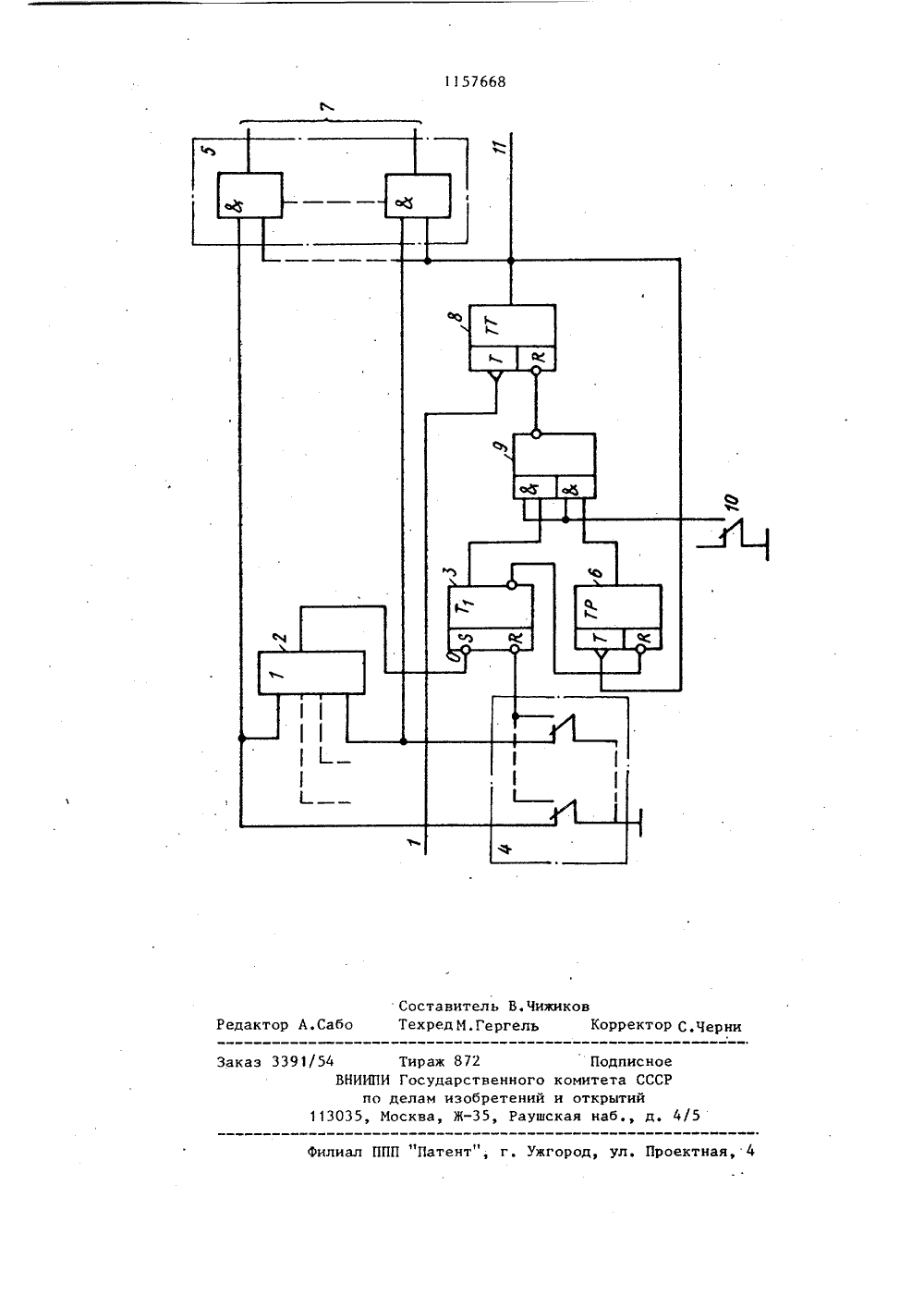

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4(5) Н 03 К 5/01 ОПИСАНИЕ ИЗОБРЕТЕНИ 19А.Я. Старовой етельство ССС /00, 1980, ельство СССР /01, 1982,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) (57) ФОРМИРОВАТЕЛЬ ОДИНОЧНЫХ ИМПУЛЬСОВ, содержащий шину тактовыхимпульсов, элемент ИЛИ, выход которого соединен с входом установкчпервого триггера, группу переключателей, средние контакты которых подключены к общей шине, а нормальноразомкнутые контакты соединены между собой, элементы И, первые входыкоторых соединены с нормально замкнутыми контактами переключателей,вторые входы элементов И соединенымежду собой и со счетным входом второго триггера, а выходы элементов Иявляются выходами формирователяодиночных импульсов, о т л и ч а ю -ЯО 1157668 А щ и й с я тем, что, с целью расширения функциональных возможностей,в него введены третий триггер, элемент И-ИЛИ-НЕ, дополнительный переключатель и выходная шина синхронизации, соединенная с вторыми входами элементов И и выходом третьеготриггера, счетный вход которого соединен с шиной тактовых импульсов, а вход сброса - с выходом элементаИ-ИЛИ-НЕ, первые входы первого ивторого элементов И которого подключены к нормально разомкнутому контакту дополнительного переключатепя,а вторые входы элементов И элементаИ-ИЛИ-НЕ соединены соответственно,с единичными выходами первого и второго триггеров, вход сброса второготриггера соединен с нулевым выходомпервого триггера, входы элемента ИЛИсоединены с соответствующими нормально замкнутыми контактами группы переключателей, вход сброса первоготриггера соединен с нормально разомкнутыми контактами группы переключателей, средний вход дополнительногопереключателя соединен с общей шиной.1 1157668Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и вычислительной техники при преобразовании, обработке и передаче дискретной информации,Известно устройство для генерацииодиночных импульсов, содержащее шинутактовых импульсов, два элемента И,два триггера, кнопку, инвертор, ре Озисторы 13 .Недостатки данного устройствазаключаются в том, что длительностьгенерируемых импульсов равна длительности импульсов тактового сиг Знала, а в дискретных системах предпочтительнее обрабатывать импульсы,равные по длительности периоду следования тактовых импульсов, необеспечивается возможность передачи урчерез тракт формирования серии импульсов, что затрудняет проверку параметров формируемых одиночных выходных импульсов с использованиемстандартной контрольно-измерительной уЗаппаратуры (например, осциллографа),устройство не обеспечивает формирование одиночных импульсов по нескольким параллельным каналам от нескольких переключателей.ЗОНаиболее близким к изобретениюпо технической сущности является формирователь одиночных импульсов,содержащий шину тактовых импульсов,элемент ИЛИ, выход которого соединен с входом установки первого триг 35гера, группу переключателей, средние контакты которых подключены кобщей шине, а нормально разомкнутыеконтакты соединены между собой,элементы И, первые входы которыхсоединены с нормально замкнутыми контактами переключателей, вторые входыэлементов И соединены между собойи со счетным входом второго триггера, а выходы элементов И являютсявыходами формирователя одиночных импульсов 21. Недостаток известного устройства состоит в том, что оно формирует одиночные импульсы, равные по длительности тактовым импульсам, в то ;время как в дискретных системах предпочтительнее обрабатывать сигналы с длительностью, равной или кратной периоду тактовых импульсов.Кроме того, недостатком является сложность контроля параметров одиночных выходных сигналов из-за невозможности передачи серии импульсов через тракты формирования.Таким образом, известный формирователь имеет невысокие функциональные возможности и, кроме того, содержит избыточное оборудование - инверторы по числу переключателей. Цель изобретения - расширение функциональных возможностей путем формирования одиночяых импульсов с длительностью, равной перйоду следования тактовых сигналов, а также формирование серии импульсов через любой тракт формирования. Поставленная цель достигается тем, что в формирователь одиночных импульсов, содержащий шину тактовых .импульсов, элемент ИЛИ, выход которого соединен с входом установки первого триггера, группу переключа- " телей, средние контакты которых под ключены к общей шине, а нормально разомкнутые контакты соединены между собой, элементы И, первые входы которых соединены с нормально замкнутыми контактами переключателей, вторые входы элементов И соединены между собой и со счетным входом второго триггера, а выходы элементов И являются выходами формирователя одиночных импульсов, введены третий триггер, элемент И-ИЛИ-НЕ, дополнительный переключатель и выходная шина синхронизации, соединенная с вторыми входами элементов И и выходом третьего триггера, счетный вход которого соединен с шиной тактовых импульсов, а вход сброса - с выхддом элемента И"ИЛИ-НЕ, первые входы первого и второго элементов И которого подключены к нормально разомкнутому контакту дополнительного переключателя, а вторые входы элементов И элемента И"ИЛИ-НЕ соединены соответственно с единичными выходами первого и второго триггеров, вход сброса второго триггера соединен с нулевым выходом первого триггера, входы элемента ИЛИ соединены с соответствующими нормально замкнутыми контактами группы переключателей, вход сброса первого триггера соединен с нормально разомкнутыми контактами Группы переключателей, средний вход дополнительного переключателя соединен с общей шиной.. На чертеже представлена функцио нальная схема предлагаемого формирователя.Формирователь одиночных импульсов содержит шину 1 тактовых импульсов, элемент ИЛИ 2, выход которого соединен с входом установки первого триггера 3, группу переключателей 4, средние контакты которых подключены к общей шине, а нормально разом О кнутые контакты соединены между собой, элементы И 5, первые входы которых соединены с нормально замкнутыми контактами переключателей, вторые входы элементов И 5 соединены 15 между собой и со счетным входом второго триггера Ь, а выходы элементов И 5 являются выходами 7 формирователя одиночных импульсов, третий триггер 8, элемент И-ИЛИ-НЕ 9, дополнительный переключатель 10, выходную шину 11 синхронизации, соединеннуювторыми входами элементов И 5 и выходом третьего триггера 8, счетный вход которого соединен с шиной . 25 1 тактовых импульсов, а вход сброса - с выходом элемента И-ИЛИ-НЕ 9, парные входы первого и второго элементов И которого подключены к нормально разомкнутому контакту дополнительного .переключателя 10, а вторые входы элементов И элемента И-ИЛИ-НЕ 9 соединены соответственно с единичными выходами первого триггера 3 и второго триггера 6, вход,35 сброса второго триггера 6 соединен с нулевым выходом первого триггера 3, входы элемента ИЛИ 2 соединены с соответствующими нормально замкнутыми контактами группы переключате 40 лей, вход сброса первого триггера 3 соединен с нормально разомкнутыми контактами группы переключателей 4, средний вход дополнительного переключателя 10 соединен с общей шиной.формирователь одиночных импульсовработает следующим образом.В исходном состоянии нормально замкнутые контакты группы переключателей 4 и переключателя 10 замкнуты 50 на общую шину, и сигналы логического нуля поступают на первые входы элементов И 5, блокируя выдачу импульсов на выходы 7 формирователя, На входе сброса первого триггера 3,55 соединенного с нормально разомкнутыми контактами переключателя 4, и на .вторых входах элемента И-ИЛИ-НЕ 9,оединенных С разомкнутыми контакта ми переключателя 10 присутствует состояние логической единицы, обусловленное отключенными входами потенциальных элементов. При этом на выходе элемента И-ИЛИ-НЕ 9 уровень логического нуля, тем самым триггер 8 до включения любого из переключателей 4 или 10 в положение замыканиянормально. разомкнутых контактов сбрасываетсяв нуль, который, в свою очередь, блокирует работу элементов И 5. Это состояние формирователя является устойчивым и не изменяется до включения любого из переключателей.В момент размыкания нормально замкнутых контактов одного из переключателей 4 возникает сигнал дребезга на его контакте, но этот сигнал на выход 7 формирователя одиночных импульсов не проходит, так как в это время все элементы И 5 блокированы низким уровнем с выхода триггера 8. Во время перехода одного из переключателей 4 из нормально замкнутого положения в разомкнутое положение и обратно на соответствующих ему входе элемента ИЛИ 2 и первом входе элемента И 5 высокий уровень, разрешающий прохождение сигнала с выхода триггера 8 через элемент И 5Одновременно на входе установки триггера 3 установлен высокий уровень с выхода элемента ИЛИ 2, с задержкой на время переключения на контакте одного из переключателей 4 появляется сигнал низкого уровня сначала в виде сигнала (низкого уров. ня) дребезга. Первым же низким уровнем этого сигнала триггер 3 сбрасывается в нуль и сохраняется в этом состоянии до включения одного из переключателей 4 в исходное положение. Этот нуль с единичного выхода триггера 3 вызывает появление на выходе элемента И-ИЛИ-НЕ 9 и на входе сброса триггера 8 уровня логической единицы, и в этот момент триггер 8 сможет принимать тактовые сигналы, поступающие на его счетный вход по шине 1, Одновременно высокий уровень с нулевого выхода триггера 3 разрешает работу триггеру 6 по счетному входу.Отрицательный фронт первого тактового импульса, поступившего после этого на счетный вход триггера 8, 1 переключает триггер в единичное сос. тояние. Уровень логической единицы с его выхода поступает на выходную шину 11 синхронизации и через время задержки на элементе И 5 - на соответствующий выход 7 формирователя.По отрицательному фронту второго тактового импульса триггер 8 переключается в нулевое состояние и тем самым на выходной шине 11 синхронизации и на выходе соответствующего элемента И 5 формируется положительный одиночный импульс, равный по длительности периоду следования тактовых импульсов, По заднему фронту этого импульса триггер 6 переключается в единичное состояние, что приводит к появлению на выходе элемента И-ИЛИ-НЕ низкого уровня, запрещающего дальнейшую работу триггера 8 по счетному входу. На этом формирование одиночного импульса Формирователем заканчивается,Дальнейший дребезг на контактах грУппы переключателей 4 при его возвращении в исходное положение не меняет состояние триггера 8. Возвращение группы переключателей в исходное состояние устанавливает формирователь в исходное состояние.Выдача через требуемый тракт Формирования серии импульсов обеспечи 157668вается включением переключателя 10в исходное положение и соответствую.щего переключателя 4 в исходное положение (рабочее). В этом случае 5 низкий уровень на первых входахэлемента И-ГЛИ-НЕ 9 обеспечиваетпостоянный высокий уровень на выхо 1де этого элемента и соответственнона входе сброса триггера 8. Триггер 10 8 обеспечивает Формирование на выходную шину 11 синхронизации серииимпульсов с частотой, равной периодуследования тактовых импульсов. Этиимпульсы появляются на выходной ши не 11 синхронизации и на соответствующем выходе 7 формирователя.Таким образом, Формирователь одиночных импульсов обеспечивает генерацию одиночных импульсов с длитель ностью, равной периоду следованиятактовых импульсов, что упрощаетдальнейшую их обработку в дискретныхсистемах, обеспечивает формированиесерии импульсов через любой тракт 25 формирования, что позволяет контролировать параметры формируемых импульсов при использовании осциллографа.Кроме того, предлагаемый формирователь по сравнению с известными уст- ЭО ройствами содержит меньше оборудова.ния на каждый из каналов формирования импульсов.1157668 Составитель В.ЧижикоА. Сабо Техред М. Гергель еда Рректор С,Черни 872 Подписноарственного комитета СССизобретений и открытий Ж, Раушская наб., д. каэ 3391/5 Тир НИИПИ Гос
