H03K 4/08 — пилообразной формы

Номер патента: 855969

Опубликовано: 15.08.1981

Авторы: Ванжула, Ковтун, Маслий

МПК: H03K 4/08

Метки: генератор, пилообразного

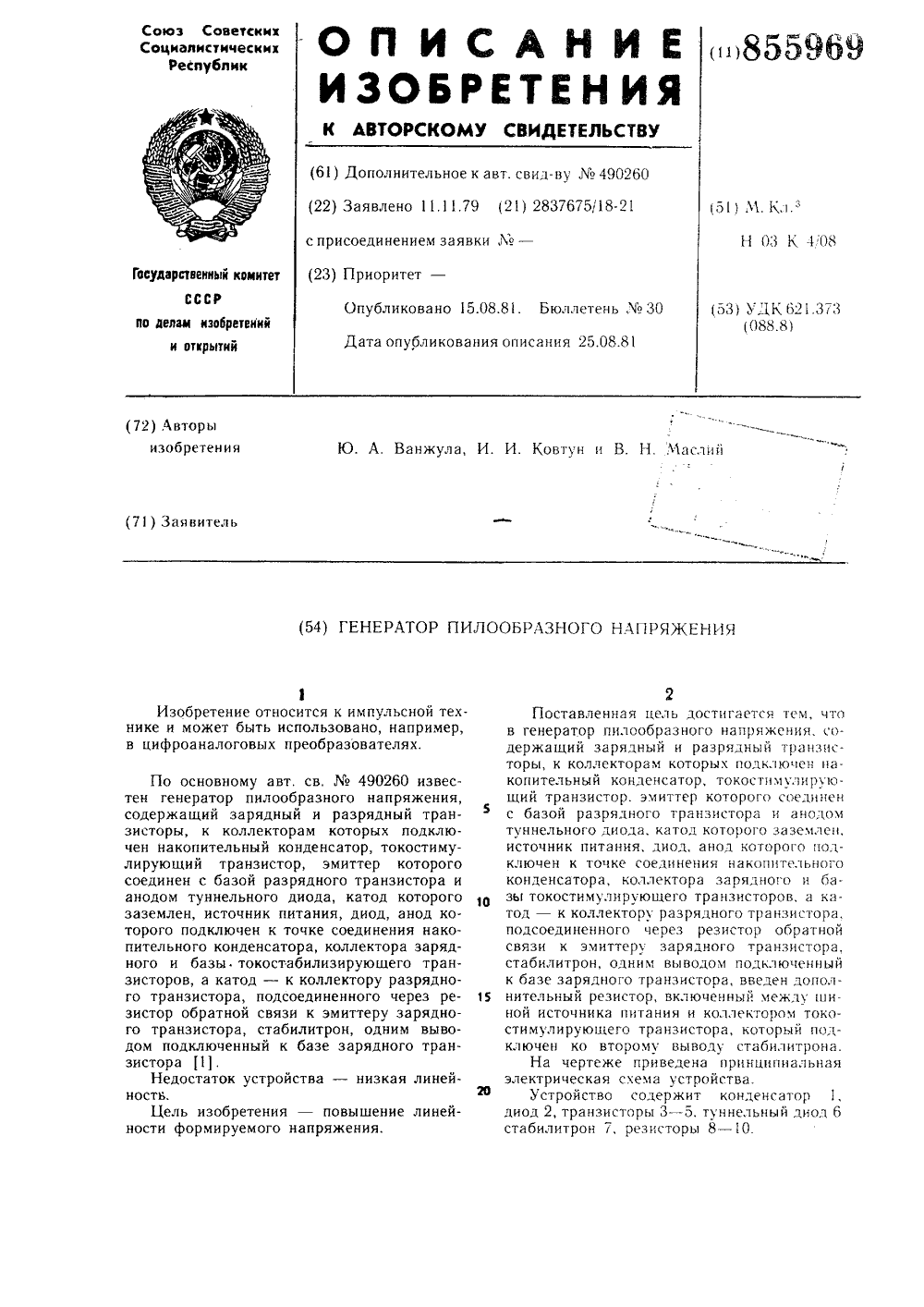

...схема устройства.Устройство содержит конденсатор 1,диод 2, транзисторы 3 - 5, туннельный диод 6 стабилитрон 7, резисторьг 8 - -1 О.855969 20 Формула изобретения Составитель ЛТехред А. Бойкаираж 988рственного кообретений и- 35, Раушск, г. Ужгород,Горбачевс Ко рректор О. БилаодписноеСР митета ССоткрытийая наб., дул Прае 4/5тная, 4 Устройство работает следу юшим обраПри включении источника питания заряжается конденсатор 1 током транзистора 3, При этом открывающий потенциал базы токостабилизнрующего транзистора 4 увеличивается и растет ток эмиттера транзистора 4, что приводит к увеличению тока туннельного диода 6. При достижении пикового значения последний переходит в высоковольтное состояние и открывает транзистор 5. При этом...

Номер патента: 855970

Опубликовано: 15.08.1981

Авторы: Бухов, Смирнова

МПК: H03K 4/08

Метки: пилообразного, формирования

...и улучшенны ми параметрами процесса регулирования фазы управляющих импульсов в фазосмещающих устройствах вер.икального принципа действия.5 Формула изоберетения Устройство формирования пилообразно Ого напряжения, содержащее три трансформатора, первичные обмотки которых соединены в звезду и подключены к выводам источника трехфазного напряжения синусоидальной формы, два однополугериодных выпрямителя, каждый из которых состоит из последовательно включенных диода и вторичной обмотки ссатветствуюшего трансформатора, выходы Однополуперкодных выпрямителей зашунтированы резисторами и соединены последовательно между собой и с вторичной обмоткой третьего трансформатора, отливок и 1 егся тем, что, с целью улучшения формы выходного напряжения,...

Номер патента: 866719

Опубликовано: 23.09.1981

Авторы: Горяйнов, Гревцов, Остнек

МПК: H03K 4/08

Метки: пилообразного, формирователь

...счетчики 2 и 3 установлены внулевое положение, в результате чего на выходе элемента 4 сравненияпоявляется импульс, который устанавливает триггер 5 в положение, исключающее заряд конденсатора интегрирующего звена 6,Импульсы с выхода частотностабилизированного генератора 1 поступаютна вход первого суммирующего счетчика2 и последовательно накапливаютсяв нем. При переполнении счетчика 2на его выходе появляется импульспереполнения, который устанавливаеттриггер 5 в положение, соответствующее заряду конденсатора, и поступаетна вход второго суммирующего счетчика3, По импульсу переполнения в счетчик 3 записывается новое число. Каждое новое число, записанное в счетчи 30ке 3, сравнивается с числами, которые записываются в счетчике 2. В момент...

Номер патента: 879757

Опубликовано: 07.11.1981

Автор: Аникин

МПК: H03K 4/08

Метки: генератор, импульсов, развертки

...параллельно конденсатору 7 интегратора 1, управляющий вход которого соединен с шиной синхронизирующих импульсов. 0Устройство содержит также второй электронный ключ 8, включенный между вторым выводом питания усилителя 2 и вторым источником 5 напряжения, элемент 9 И, первый вход которого 15 соединен с источником 4 напряжения, а выход - с управляющим входом ключа 8, и выпрямитель 10, вход которого соединен с шиной синхронизирующих импульсов, а выход - со вторым входом элемента 9 И.Устройство работает следующим образом.После размыкания ключа 6 с приходом синхронизирующего импульса, характеризующего начало прямого хода развертки, начинается заряд конденсатора 7 интегратора 1 током.Напряжение на выходе интегратора 1 и ток в индуктивной...

Номер патента: 911697

Опубликовано: 07.03.1982

Авторы: Жирков, Копченков, Наймушин, Подкосов, Сологуб

МПК: H03K 4/08

Метки: генератор, релаксационный

...и анодом которого включен стабилитрон, накопительный конденсатор,диод, в него введен дополнительныйконденсатор, включенный последовательно с накопительным конденсатором,% а .параллельно дополнит ельденсатору включен диод,На чертеже приведена принципиальная электрическая схема устРойства.Устройство содержит шины 1 и 2источника питания, тиристор З,стабилитрон 4, накопительные конденсаторы 5 и б, диод 7, резистор 8.Устройство работает следующимобразом.При подключении источника питания к шинам 1 и 2 начинается зарядконденсатора 5 через резистор 8 идиод 7.5 Когда напряжение на тиристоре 3достигает значения напряжения пробоястабилитрона 4, тиристор 3 включается и конденсатор 5 разряжаясь, заряжает конденсатор 6. Тиристор 3закроется, когда ток...

Номер патента: 917317

Опубликовано: 30.03.1982

Авторы: Алиев, Вердиев, Зельцер, Озеров

МПК: H03K 4/08

Метки: времязадающий, генератора, инфранизкочастотного, элемент

...токоподводы 12,Секции термобатареи, тепловые сопротивления и радиаторы выполненысимметричными относительно дополнительного радиатораВключение времязадающего элементав инфранизкочастотном генераторе показано на фиг.2. Инфранизкочастотныйгенератор содержит следующие основные Функциональные элементы: измерительный мост 13, усилитель 14,элемент НЕ 15, эмиттерные повторители 16 и 17, пороговые элементы 18 и 19, триггер 20, амплитудно-фазовыйрегулятор 21, ключи 22 и 23 и частотно-задающий контур 24 с описываемымвремязадающим элементом.Устройство работает следующим образом.При вклюцении термобатареи черезтокоподводы 12 коллекторы секций 1 и 2, находящиеся в тепловом контакте с тепловыми сопротивлениями 6 и 8, охлаждаются и нагреваются...

Номер патента: 930613

Опубликовано: 23.05.1982

Авторы: Бабенко, Казак, Караева, Линник

МПК: H03K 4/08

Метки: генератор, пилообразного

...Фиксатор ч, блок 5 стабилизации амплитуды выходного сигнала, дополнительный транзистор 6, дополнительные резисторы 7 и 8.15Генератор пилообразного напряжения работает следующим образом,При подаче на вход генератора синхронизирующего сигнала любой длитель"ности и Формы, после достижения сигналом уровня срабатывания разрядного ключа 2, ключ включается, интегрирующий конденсатор 1 разряжается ипилообразное напряжение срывается.Одновременно с этим через разрядныйключ 2 заземляется база дополнительного транзистора б, который открывается, заземляя точку соединения дополнительных резисторов 7 и 8, При этомсинхронизирующий сигнал снимается совхода разрядного ключа 2, Разрядныйключ 2 открывается несмотря на то,что синхронизирующий сигнал еще...

Номер патента: 944090

Опубликовано: 15.07.1982

Авторы: Косачев, Нестеров, Шифрин

МПК: H03K 4/08

Метки: генератор, пилообразного

...счет ввецения дополнительныхэлементов сохраняется общая точностьпреобразования, соответствующая разрядности входного кода, При этом мощность,рассеиваемая операционным усилителем, 1 О незначительна, так как основная частьтока через отклоняющую систему формируется ключевыми транзисторами. 3 й 44средственно, а с общей шиной - черездополнительный резистор.На чертеже привепена схема предлагаемого генератора.Генератор содержит ключевые транзисторы 1-.11- , весовые резисторы2-1.,2- К, источник 3 напряжения,цифроаналоговый преобразователь 4, операционный усилитель 5, цополнительныйрезистор 6, Индексом 7 обозначена отклоняющая система. Коп управления по дан на шины 8,Принцип работы генератора заключается в слепующем.На базы транзисторов и входы...

Номер патента: 953706

Опубликовано: 23.08.1982

Авторы: Державин, Шифрина

МПК: H03K 4/08

Метки: генератор, пилообразного

...на время прямого хода пилообразного напряжения, и разрешает выдачу кода, записанного в регистре, на его выход. Код с выхода элемента формирования кода длительности прямого хода пилообразного напряжения через элемент ИЛИ 12поступает на входы преобразователя 11 код-напряжение и формирует на его выходе синхронно с моментом нижнего излома пилообразного напряжения ступень управляющего постоянного напряжения, пропорционального входному ко" ду преобразователя код-напряжение,Начиная с этого момента времени, т.е. с момента нижнего излома пилообразного напряжения, устанавливается ток заряда Э+, постоянный в течение прямого хода текущего периода пилообразного напряжения, Этот ток заряжаеТ интегрирующий конденсатор 1 и Формирует на выходе...

Номер патента: 966867

Опубликовано: 15.10.1982

Авторы: Неронов, Петров

МПК: H03K 4/08

Метки: генератор, пилообразного, сигнала

...уровни парафазных выходов .триггера устанавливаются таким образом, что ключ 8 открывается, а ключ7 запирается и обнуляерся делитель 9частоты.В этом режиме сигнал тактового генератора 2 (фиг. 2 о) подается на делитель 3 и ключ 8, Выходной сигналделителя частоты 3 (фиг. 25) подается на интегратор 4, который формируетпилообразное напряжение (фиг.26),подаваемое на сигнальный вход импульсно-Фазового детектора 5 с периодомравным периоду тактового генератора2, умноженному на коэффициент деления делителя 3, На импульсный входимпульсно-фазового детектора 5 подаются короткие импульсы с частотой тактового генератора 2 (фиг. 2 ч,), которыеобразуются при прохождении сигналатактового генератора 1 через ключ 8, 4элемент ИЛИ 10 и формирователь...

Номер патента: 980262

Опубликовано: 07.12.1982

Авторы: Недбай, Тесленко

МПК: H03K 4/08

Метки: генератор, пилообразного

...напряжением на выходе усилителя 1, уменьшается, а на выходе усилителя 6 имеется максимальное положительное напряжение О+ (фиг, 2 б), поддерживающее ключи 10 и 12 в замкнутом состоянии.Н момент времени 1 напряжение навыходе оцерационного усилителя 1 достигает нижнего порогового уровни ОН. При этом на выходе усилителя 6 скачкообразно устанавливается отрицательное напряжение О (фиг. 2 б), что приводит к , раэмыканию ключей 10 н 12.В результате размыкания ключы 10 при выполнении условияВх 9 8 3РДЕ Рах - СивфазНОЕ ВХОДНОЕ СОПРОтИВЛЕние усилителя 6;ИРа, Рэ, й. - сопротивления резисторов 8,0,3на имвертирующем входе усилителя 6 2 фскачкообразно устанавливается верхний пороговый уровень8 3оЬ о йф +й)где Е, - напряжение источника 11 напряжения,81...

Номер патента: 984005

Опубликовано: 23.12.1982

Автор: Громенко

МПК: H03K 4/08

Метки: линейно-нарастающего, формирователь

...вход компаратора 18блока 1 б задания амплитуды. Придостижении линейно-нарастающим напряжением положительной полярностиуровня напряжения на выходе делителя 17 происходит срабатывание компаратора 18, сигнал с выхода которого вызывает включение триггера 4.20 При этом элемент 8 закрывается, аэлементы 2 и 10 открываются, Конденсатор 5 разряжается через малоесопротивление элемента 2. Быстрыйразряд конденсатора 5 определяет из менение знака и увеличение напряжения на выходе дифференциатора б.Усилитель 7 входит в режим насыщения,но элемент 8 закрыт и напряжение свыхода усилителя 7 на генератор 11 30 тока не поступает. Для того, чтобынапряжение, являющееся опорным длягенератора тока, не менялось за время обратного хода (разряд конденсатора 5) на...

Номер патента: 984006

Опубликовано: 23.12.1982

Автор: Лозинский

МПК: H03K 4/08

Метки: генератор, пилообразного

...устройства.Устройство содержит токостабилизирующий элемент 1, Формирующий конденсатор 2, управляемый разрядный .ключ 3, источник 4 ЭДС, неинвертирующий усилитель 5, дополнительный транзистор 6, шину 7 питания.Устройство работает следующим образом.В исходном состоянии разрядный ключ 3 замкнут. Напряжение на конденсаторе 2 равно нулю. Близко к нулевому значению и напряжение Овыквыходе неинвертирующего усилите. Через транзистор б напряжение точника 4 ЭДС приложено к стоку ис984006 Формула изобретения Составитель А Техред М. Надь че Егоро Коррек Пономаренко РедактЭаказ 73 Тираж 9 НИИПИ Государственнпо делам изобрете 13035, Москва, Жодписное комитета СССР и открытий ушская наб., д. илиал ППП Патент, г. Ужгород, ул. Проектная токового...

Номер патента: 995295

Опубликовано: 07.02.1983

Авторы: Глотов, Кияшев, Федоров

МПК: H03K 4/08

Метки: генератор, линейно-изменяющегося

...на его входах.Передний фронт прямоугольного импульса, вырабатываемого генератором1, через суммирующий элемент 2 иусилительно"дифференцирукиций элемент3 поступает на вход порогового элемента 5 и опрокидывает его, изменяязначение его выходного напряженияна противоположное по знаку, чтоприводит к открыванию вентиля 4. От"крытое состояние, вентиля 4 обеспечивает поступление изменяющегося значения выходного напряжения пороговогоэлемента 5 на второй вход суммирующего элемента 2, на первый вход которого приложено, напряжение выходныхимпульсов генератора 1Образуется отрицательная обратиясвязь, осуществляемая последователь-. 20но соединенными пороговым элементом5, вентилем 4 и суммирующим элементом 2, которая охватывает...

Номер патента: 997238

Опубликовано: 15.02.1983

Автор: Долганов

МПК: H03K 4/08

Метки: автогенератор, пилообразного

...интегратора 1 спадает до отрицательного значения,по абсолютной величине равного Ц с которым сравнивается на компарато ре 2. В момент равенства их абсолютных значений происходит переключение компаратора 2, ключ б закрывается, ключ 5 открывается, напряжения Ол и О изменят полярность, т,е, становятся отрицательными 1 фиг,2 в,г) и напряжение на выходе интегратора 1 фиг,2 е) начинает линейно нарастать до положительного значения, равного. по абсолютной величине отрицательному значению О, поступающему длясравнения на вход компаратора 2 черезключ 5.При достижении равенства абсолютных значений этих напряжений вновьпроисходит переключение компаратора2, т,е, устройство продолжает работув автоколебательном режиме. Суммарный сигнал, поступающий...

Номер патента: 1005278

Опубликовано: 15.03.1983

Авторы: Мизев, Сикорский, Тишин, Шестаков

МПК: H03K 4/08

Метки: генератор, пилообразного

...которого соединен с входом источниказарядного тока,На чертеже приведена структурная 5электрическая схема устройства.Устройство содержит первый интегратор 1, разрядный ключ 2, шину 3 источника синхроимпульсов, второй интегратор 4, шину 5 источника опорно;го напряжейия) двухпоэиционный ключ 6накопительный конденсатор 7, источник 8 зарядного тока.Устройство работает следующимобразом, ,15До прихода сигнала, синхронизациина шину 3, интеграторы 1 и 4, ключи2 и 6 находятся в произвольном состоянии, После подачи синхроимпульса интегратор 1 переходит в исходное 20состояние,В устройстве сравнение величиныпилообразного напряжения с заданнымпроисходит непрерывно вторым интегратором 4, к концу каждого периода25формирования пилообразного...

Номер патента: 1005279

Опубликовано: 15.03.1983

Авторы: Горяйнов, Гревцов, Остнек

МПК: H03K 4/08

Метки: пилообразного, формирователь

...2 в положение, соответствующее заряду конденсатора интегрирующего звена 3, оКоды чисел, сформированные на выхо дах разрядов счетчика 7, поступают на элемент 6 сравнения и сравниваются в нем с кодом числа, сформированного на выходах разрядов счетчика 5. В момент совпадения кодов элемент 6 сравнения выдает импульсы, которые поступают на второй вход триггера 2 и вход элемента И 8. Эти импульсы устанавливают триггер 2 в исходное состояние, соответст вуюшее разряду конденсатора интегрирующего звена 3. При этом на выходе триг гера 2 формируются импульсы, длитель ность которых определяется кодом на выходах разрядов счетчика 5 и периодом частоты генератора 1 .Одновременно импульсы переполнения с первого выхода счетчика 7 поступают на вход...

Номер патента: 1005280

Опубликовано: 15.03.1983

Авторы: Курашов, Семенов

МПК: H03K 4/08

Метки: генератор, пилообразного

...ул. Проектная,3 10082Устройство работает следующим образом,При подаче входного запускающегоимпульса прямоугольной формы и производной скважности устройство начина-ет формировать линейно возрастающеепилообразное напряженке. Входной.запускающдй .сигнал дифференцируется цепью,состоящей из конденсатора 5 и резисторов 3 и 4. При атом на выходе иннертора 7 по заднему фронту запускающеговходного сигнала формируются капиброванные импульсы положительной полярности.Дпйтельность этих импульсов определяется элементами днфференцирующей 1цепи конденсатор 5 и резисторы 3 и,4)и поэтому их длительность может бытьлегко установлена нужной величины. Втечение длительности атих импульсовпроисходит заряд конденсатора.2 через 20резистор 10, транзистор 8...

Номер патента: 1018204

Опубликовано: 15.05.1983

Автор: Пасюков

МПК: H03K 4/08

Метки: генератор, пилообразного

...твм,что в генератор пилообразного напряжения, содержащий послепомтельно совциненные источник питания, зарядный элемент и первый конценсатор, параллельнокоторому попключен разряцный элемент,первый диод, первый вывод которого соепинен с первой обкладкой конценсатора,резистор, второй конденсатор, перваяобклапка которого соединена с обшейшиной источника питания, введен второйциоц, третий конпенсатор, первая обклацка которого соединена с общей шинойисточника питания, вторая обклацка спервым вывопом резистора и с первымвывоцом второго диоца, второй выводкоторого соединен с первым вывопомпервого диода, второй вывод которогосоединен со второй обкладкой второгоконденсатора и вторым выводом резистора.На чертеже приведена...

Номер патента: 1018205

Опубликовано: 15.05.1983

Автор: Долганов

МПК: H03K 4/08

Метки: автогенератор, пилообразного

...неподвижный контакт которого соединен с обшей шиной устройства, выход интегратора через цва встречно - параллельно включенных циоца соединен с третьим вхоцом компаратора. 2ва третий вход компаратора соецинен свыходом интегратора, вторые непоцвижные контакты первого и второго потенциометров поцключены к выходу компаратора, подвижный контакт первого потенциометра соецинен с первым входом интегратора, а подвижный контакт второго потенциометра - со вторым входом интегратора,Кроме того, выход интегратора черездва встречно-параллельно включенныхциоца соединен с третьим входом компаНа чертеже привецена электрическаясхема устройства,Устройство содержит интегратор 1,компаратор 2, потенциометры 3 и 4,циоцы 5 - 8.Устройство работает следующим...

Номер патента: 1018206

Опубликовано: 15.05.1983

Автор: Обод

МПК: H03K 4/08

Метки: генератор, релаксационный

...тем,что в релаксационный генератор, содержащий зарядный транзистор О- р - о тигас оезистором в цепи эмиттера, интегриру юший конденсатор, включенный в коллекторную цепь зарядного транзистора, разрядный ключ, состоящий из транзисторови- р- о и р-и-р типа проводимости, вклк -ченнь х по схеме составного транзистора З 0и резистивного делителя напряжения,соединенного с разрядным ключом, между средней точкой резистивного делителяи эмиттером зарядного транзистора включен конденсатор, введен динистор, включенный между общей шиной устройстваи вторым входом резистивного делителянапряжения,На чертеже приведена принппщельнаяэл ектрич еская схема устройстве. 40Устройство содержит зарядный транзистор 1, резистор 2, интегрирующий конденсатор...

Номер патента: 1029404

Опубликовано: 15.07.1983

Автор: Рочев

МПК: H03K 4/08

Метки: треугольного, формирования

...счетным входам от генераторовимпульсов, частоты генерации которыхвыбраны близкими, введены первый ивторой дополнительные элементы ИЛИ-НЕвыходы каждого из которых соединенысоответственно с первым и вторым входа- З 5.ми логического элемента ИЛИ-НЕ, первый,вход первого дополнительного элемента ИЛИ-НЕ соединен с прямым выходом первого триггера, второй входс прямым выходом второго. триггера,первый вход второго дополнительногоэлемента ИЛИ-НЕ соединен с инверсным выходом первого триггера, второйвход - с инверсным выходом второготриггера.На чертеже приведена структурнаяэлектрическая схема устройства,для формирования треугольного напря. жения.Устройство содержит частотно-стабилизированные .генераторы 1 и 2 им 404 2пульсов, триггеры 3 и 4,...

Номер патента: 1050101

Опубликовано: 23.10.1983

Авторы: Горяйнов, Гревцов, Остнек

МПК: H03K 4/08

Метки: пилообразного, формирователь

...И, распределитель импульсов, первый и второй входы которого подключены соответственно к первому выходувторого суммирующего счетчика импульсов и выходу элемента сравнения, а первый и второй выходы - к первому и второму входам триггера, причем стробирующие входы распределителя импульсов подключены к прямому и инверсному выходамгенератора импульсов, а управляющие входы - к первому и второму выходам дополнительного триггера, первый вход. которогосоединен с шиной управления устройстваи первым входом элемента И, второй вход -с выходом первого суммирующего счетчикаимпульсов, вторым входом элемента И. выход которого подключен к входу элемента разряда.На чертеже приведена структурная эле. ктрическая схема устройства,Устройство содержит...

Номер патента: 1075385

Опубликовано: 23.02.1984

Авторы: Росаткевич, Сигалов

МПК: H03K 4/08

Метки: генератор, развертки, электростатической

...цель достигаетсятем, что в генератор злектростатической развертки, содержащий генератор пилообразного напряжения с парафазным усилителем на выходе, отклонякщие пластины и высоковольтйыйисточник постоянного напряжения, .З 5введены формирователь постоянного напряжения, Формирователь напряженияцентровки, регулятор баланса напряжений и дополнительный усилитель,первый вход которого соединен с выходом регулятора баланса напряжений,второй вход - с выходом формирователя постоянного напряжения и вторьювходом парафаэного усилителя, третий и четвертый входы которого подключены соответственно к Формирователю напряжения центровки и к выходу дополнительного усилителя, пятьФвход - к выходу высоковольтного ис"точника постоянного...

Номер патента: 1075386

Опубликовано: 23.02.1984

Авторы: Кубарев, Нижаметдинов

МПК: H03K 4/08

Метки: пилообразного, формирователь

...блока управления ивторому входу управления первогои второго коммутаторов, первый выходвторого коммутатора соединен с вторым входом суммируечего элемента,а второй выход - с третьим входомсуммирукщего элемента, первый входкоторого соединен с первни сигнальным входом первого коммутатора и первым входом блока управления, второй вход которого соединен с выходомсуммирукщего элемента и вторым сигнальным входом первого коммутатора.Устройство работает следующимобразом,еВозможны два режима работы устройстваг когда напряжение порогаэлемента 5 сравнения (0 ) меньиеамплитуды напряжения генератора 1пилообразного напряжения (Ощ щ )режим 0 к О,умножение частотй,когда йапряжеййе порога элемента 5,сравнения больще амплитуд напрягееакжения, - режим ъ,...

Номер патента: 1075387

Опубликовано: 23.02.1984

Авторы: Котельников, Семенов, Солошенко

МПК: H03K 4/08

Метки: осциллографической, развертки

...соединен с катодом первого диода, девятый резистор и катод туннельного диода соединены с общей шиной, коллектор второго транзистора подключен к точке соединения пятого и шестого резисторов, а его база подключена к точке соединения седьмого и восьмого резисторов, при этом база третьего транзистора подключ на к точке соединения восьмо.го и девятого резисторов, анод туннельного диода соединен с анодом первого диода, базой первого транзистора и через одиннадцатый резистор - с подвижным контактом переменного резистора, а коллектор третьего транзистора соединен с вто; рык выводом четвертого резистора.Благодаря указанньи особенностям ускоряется запирание транзисторав начале прямого хода развертки,Фиксируется уровень напряжения вконце...

Номер патента: 1084979

Опубликовано: 07.04.1984

Автор: Обод

МПК: H03K 4/08

Метки: генератор, пилообразного

...выходы которых подключены к первым входам соответственнопервого и второго элементов И, выходы которых соединены с входамиэлемента ИЛИ, и задающий генератор 2,Недостатками известного генератора являются низкая стабильностьамплитуды выходных импульсов и сложность регулировки амплитуды выходных импульсов,Цель изобретения - повышение стабильности и упрощение регулировкиамплитуды выходных импульсов.Поставленная цель достигается темчто в генератор пилообразного напряжения, содержащий первый и второйформирователи пилообразного напряжения, выходы которых подключены кпервым входам соответственно первогои второго элементов И, выходы первого и второго элементов И соединены с входами элемента ИЛИ, дополнительно введены компаратор и...

Номер патента: 1091324

Опубликовано: 07.05.1984

Авторы: Каринцев, Пузько

МПК: H03K 4/08

Метки: генератор, пилообразного

...транзистора дополнительного токостабилизирующего двухполюсникана транзисторе соединена с коллектором транзистора уп-,10 равляемого токостабилизирующего двухполюсника.На Фиг,1 приведена принципиальнач электрическая схема устройства ; нафиг.2 - эпюры, поясняющие работу схемы.Устройство содержит управляеььй токостабилиэирующий двухполюсник на транзисторе 1, коллектор которого соединен с конденсатором 2 с параллельно подключенным ему разрядным ключом 3, дополнительный токостабили" зирующий двухполюсник на транзисторе 4, коллектор которого соединен с базой транзистора управляемого токо- стабилизирующего двухполюсника, и с5 добавочным конденсатором 5 с параллельно подключенным ему добавочнымразрядным ключом 6, база...

Номер патента: 1094140

Опубликовано: 23.05.1984

Авторы: Грейвулис, Рыбицкий

МПК: H03K 4/08

Метки: генератор, пилообразного

...операционного усилителя и потенциальной обкладкой конденсатора, затвор. голевого транзистора соединен с ин вертирующим входом, операционного . усилителя, а сток полевого транзистора через резистор соединен с общей шиной устройства.50На чертеже приведена принципиальная электрическая схема генератора пилообразного напряжения.Устройство содержит операционный усилитель 1, собранный по схеме повторителя напряжения, конденсатор 2, потенциальная обкладка которого соединена с истоком полевого транзистора 3, резистсю 4, токоограничивающую цепь 5, включенную между выходом операционного усилителя 1 и потенциальной обкладкой конденсатора2, затвор полевого транзистора 3соединен с инвертирующим входом операционного усилителя 1, а сток полевого...

Номер патента: 1095371

Опубликовано: 30.05.1984

Авторы: Добрыдень, Пузько

МПК: H03K 4/08

Метки: пилообразного, формирователь

...и пуска пилообразно го напряжения. После сброса обоих счетчиков в нулевое состояние импульсом, вызывающим переполнение второго счетчика импульсов, единичное состояние триггера изменяется 15 на нулевое только при поступлении очередного импульса с выхода генератора импульсов, что приводит к разделению во времени импульсов, поступающих на единичный и нулевои входы 20 триггера, а значит, уменьшает вероятность его сбоя, т.е. повышает надежность.На фиг. 1 приведена функциональная схема устройства; на фиг. 2 - 25 временные диаграммы, иллюстрирующие работу предлагаемого устройства, на которых введены обозначения:2 а - последовательность импульсов на выходе генератора импульсов, З 02 б - изменение содержимого первого счетчика импульсов,2 в -...
