Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 519846
Автор: Абрукин
Текст

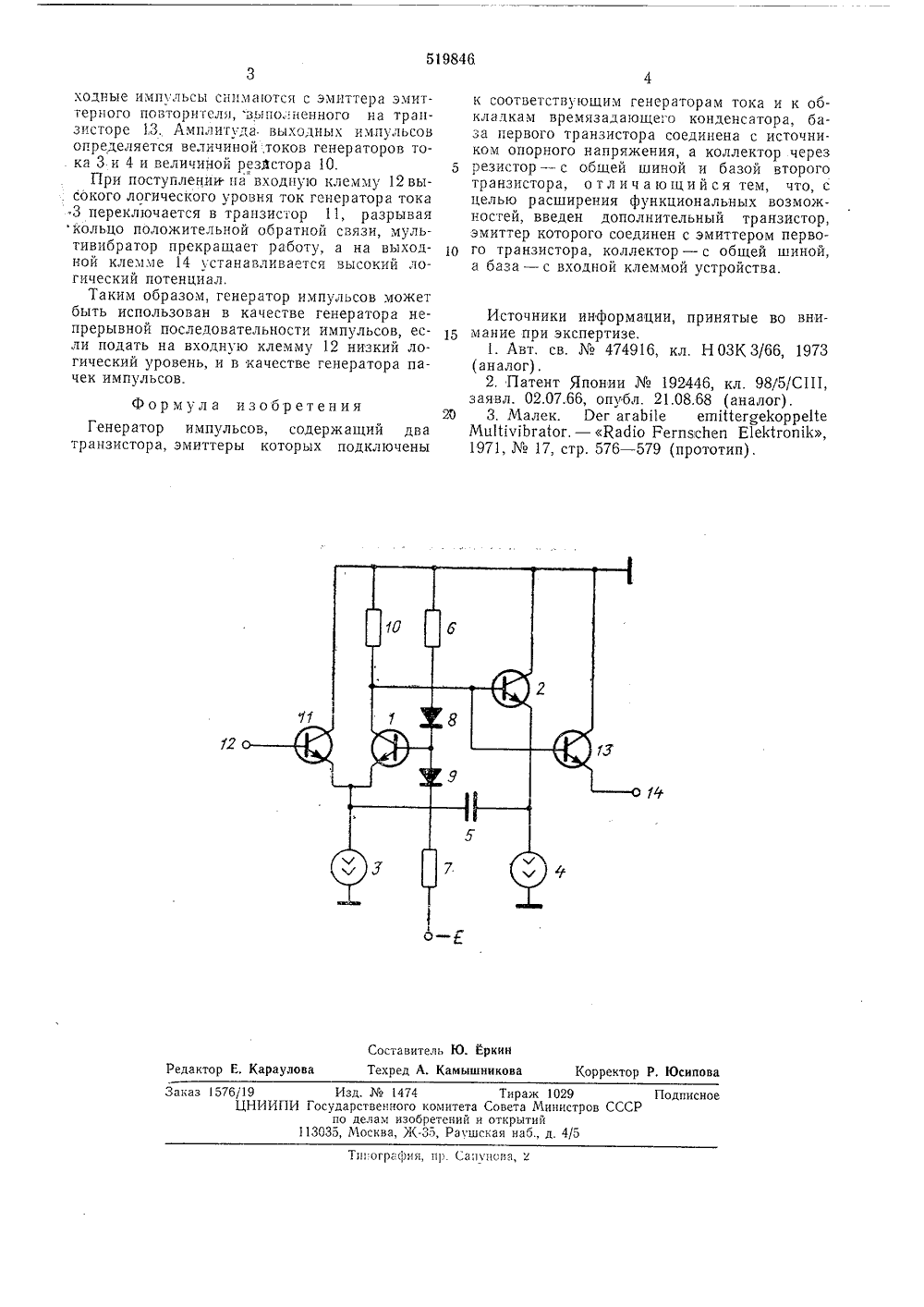

пц 59846 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУприсоединением заяв Приорите Государственныи комитет Совета Министров СССР 53) УДК 621.373,53) Заявитель 54) ГЕНЕРАТО УЛЪСОВ Изобретение относится к радиотехнике и может быть использовано в устройствах вычислительной техники,Известны генераторы импульсов 1, 21,выполненные на основе мультивибратора с 5коллекторно-базовыми связями. Однако такиегенераторы обладают низкой стабильностьючастоты выходных импульсов и имеют узкийдиапазон генерируемых частот.Известен также генератор импульсов 3, 10содержащий два транзистора, эмиттеры которых подключены к соответствующим генераторам тока и к обкладкам времязадающегоконденсатора, база первого транзистора соединена с источником опорного напряжения, коллектор через резистор - с общей шиной и базой второго транзистора.Однако такой генератор имеет узкие функцион альные возможности.Цель изобретения - расширение функциональных возможностей генератора импульсов.Для этого в предлагаемый генератор введендополнительный транзистор, эмиттер которогосоединен с эмиттером первого транзистора,коллектор - с общей шиной, а база - с входной клеммой устройства.На чертеже приведена принципиальнаяэлектрическая схема предлагаемого генератора импульсов,Генератор импульсов содержит транзисторы 30 1, 2, эмиттеры которых подключены соответственно к генераторам тока 3 и 4 и к обкладкам времязадающего конденсатора 5, База транзистора 1 соединена с источником опорного напряжения, состоящим из резисторов 6, 7 и диодов 8, 9, Коллектор транзистора 1 через резистор 10 соединен с общей шиной и с базой транзистора 2.Эмиттер дополнительного транзистора 11 соединен с эмиттером транзистора 1, коллектор - с общей шиной, а база - с входной клеммой 12.База выходного транзистора 13 соединена с точкой соединения коллектора транзистора 1 и базы транзистора 2, коллектор - с общей шиной, а эмиттер - с выходной клеммой 14.Генератор импульсов работает следующим образом.В исходном состоянии, когда на входную клемму 12 подан высокий логический уровень, транзисторы 11 и 2 открыты, а транзистор 1 закрыт. Токи генераторов тока 3 и 4 протекают через транзисторы 11 и 2 соответственно. На выходной клемме 14 поддерживается высокий логический уровень.При подаче на входную клемму 12 низкого логического уровня транзистор 11 закрывается, ток генератора тока 3 переключается в транзистор 1, и мультивибратор, выполненный на транзисторах 1 и 2, начинает работать. Вы519846 Составитель Ю. ЕркинТехред А. Камышников Корректор Р, Юсин едактор Е. Караулов Заказ 1576/19ЦНИИПИ Тираж 1029Совета Министоткрытийкая наб., д. 4/5 Изд.1474Государственного комитетапо делам изобретений и13035, Москва, Ж, Рауш ПодписноСССР ппография, пр. Сапунова ходные импульсы с 11 нмаются с эмиттера эмиттерного повторителя, выпо,.ненного на транзисторе 1,3. Амплитуда. выходных импульсов определяется величиной, токов генераторов тока 3 и 4 и величиной резистора 10.При поступлении па входную клемму 12 вы, сокого логического уровня ток генератора тока 3 переключается в транзистор 11, разрывая кольцо положительной обратной связи, мультивибратор прекращает работу, а на выходной клемме 14 устанавливается высокий логический потенциал.Таким образом, генератор импульсов может быть использован в качестве генератора непрерывной последовательности импульсов, если подать на входную клемму 12 низкий логический уровень, и в качестве генератора пачек импульсов. Формула изобретенияГенератор импульсов, содержащий два транзистора, эмиттеры которых подключены к соответствующим генераторам тока и к обкладкам времязадающего конденсатора, база первого транзистора соединена с источником опорного напряжения, а коллектор через 5 резистор - с общей шиной и базой второготранзистора, отличающийся тем, что, с целью расширения функциональных возможностей, введен дополнительный транзистор, эмиттер которого соединен с эмиттером перво го транзистора, коллектор - с общей шиной,а база - с входной клеммой устройства. Источники информации, принятые во вни 15 мание при экспертизе,1. Авт. св.474916, кл. НОЗКЗ/66, 1973
СмотретьЗаявка
2000807, 25.02.1974
ПРЕДПРИЯТИЕ ПЯ А-3162
АБРУКИН ЯКОВ АБРАМОВИЧ
МПК / Метки
МПК: H03K 3/66
Опубликовано: 30.06.1976
Код ссылки
<a href="https://patents.su/2-519846-generator-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор импульсов</a>
Генератор импульсов
Номер патента: 1078599
Опубликовано: 07.03.1984
Авторы: Волков, Скворцов, Тиунов
МПК: H03K 5/01
...между эмиттерами транзисторов, введен второй источник питания, а в каждую ячейку - второй диод, включенный между вторыми выводами вторых резисторов данной и предыдущей ячеек, причем второй диод первой ячейки включен между вторым выводом второго резистора этой ячейки и шиной второго источника питания.Кроме того, в базовую цепь входного транзистора введен стабилитрон.На чертеже приведена принципиальная схема предлагаемого генератора.Генератор содержит источник 1 питания, входную шину 2, соединенную через стабилитрон 3, резистор 4 и резистор 5 с базой входного б и заряжающего 7 транзисторов, соответственно, второй источник 8 питания и И ячеек, каждая из которых состоит из первых диодов 9-1 и 9-Ц, первых резисторов 10-1 и 10-14, вторых...
Генератор ультразвуковых колебаний
Номер патента: 1271585
Опубликовано: 23.11.1986
Авторы: Васильев, Горячев, Пономарев
МПК: B06B 1/06
Метки: генератор, колебаний, ультразвуковых
...собственных колебаний преобразователя 3. В качестве блока 1 запуска может быть использован одновибратор, управляемый от кнопочного пускателя.Ком:енсатор 2 предназначен для компенсации собс твенной реактивности прссбразоватсля 3 ца рабочей частоте. Для магнитосгрикционцого преобразователя - это емкость, предназначенная для компенсации обмотки возбуждения. Для элсктрострикционного преобразователя (ьезопреобразователя), имеющего собственную емкостную реактивность, компсцсаториндуктивность.Компенсация реактивности необходима для получения активного входного импеданса преобразователя 3 на рабочей частоте, увеличения КПД блока питания, а также для уменьшения дополнительных фазовых погрешностей, вносимых электрическим контуром преобразователя...
Устройство для сложения мощностей двух генераторов на общем сопротивлении нагрузки
Номер патента: 99906
Опубликовано: 01.01.1955
Автор: Терентьев
МПК: H03B 1/00
Метки: генераторов, двух, мощностей, нагрузки, общем, сложения, сопротивлении
...на балластном сопротивлении У=О и вся мощность обоих генераторов 1 и 2 выделяется в нагрузке.Если необходимо произвести сложение мощностей двух генераторов разной мощности СР,=п Р, ), то трансформатор 5 должен иметь коэф фициент трансформации, равный и - 1, а балластное сопротивление 4 должно быть равно сопротивлению нагрузки 3, умноженному на п - 1Устройство по схеме, изображенной па фиг. 1, может применяться в диапазоне звуковых частот. При этом основное требование, предъявляемое к устройству, - отсутствие реакции одного генератора ня другой и активное сопротивление нагрузки генераторов - оудет выполцяться тем точнее, чем меньше потери и индуктивность рассеяния и трансформаторе 5 и чем больше взаимная индуктивность между его...
Фотодатчик
Номер патента: 531258
Опубликовано: 05.10.1976
Авторы: Логинов, Сементовский
МПК: H03K 3/281
Метки: фотодатчик
...освещении фотодиодов,В фотодатчике имеются положительнаяобратная связь и отрицательная обратная связь.Положительная обратная связь подается сколлектора транзистора 4 через конденсатор 7,фотодиод 6, конденсатор 8, в базу транзистора 3, сколлектора транзистора 3 в базу транзистора 4.Отрицательная обратная связь подается с кол.лектора транзистора 3 через кондепсатор 9, фотодиод 5, конденсатор 8 в базу транзистора 3.Изменением сопротивлений резисторов 11 или12 автогенератор переводится в режим ждущеголультивибратора или в режим автоколебапий. Приустановлении автогенератора в ждущий режимфотодатчик работает при затемнении фотопдода 5,на выходе 13 появляются импульсы.Бели изменением сопротивлезпй резисторов 11и 12 установить автогенератор в...
Источник питания импульсной нагрузки
Номер патента: 942250
Опубликовано: 07.07.1982
Авторы: Векслин, Ермакова, Попов
МПК: H03K 3/53
Метки: импульсной, источник, нагрузки, питания
...Онапряжения, регулятор 7 и органичитель8 зарядного тока.Регулятор выполнен на составном транзисторе 9, коллектор которого через обмотку управления генератора вращающегося преобразователя 1 подключен к дополнительному источнику 10 (+), егоэмиттер через резистор смещения 11 -к общей шине выпрямителя,2, а база через источник 12 опорного напряженияк нижнему плечу делителя 6.50Ограничитель 8 зарядного тока накопительного конденсатора 3 состоит иэшунтирующего транзистора 13, коллекторкоторого подключен к коллектору составного транзистора 9 регулятора 7, а эмит 55тер через резистор 14 смешения соединен с общей шиной выпрямителя 2, усилителя постоянного тока, содержащего нагрузочный резистор 15 и транзистор 16,коллектор которого соединен с базой...
