Генератор серии импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

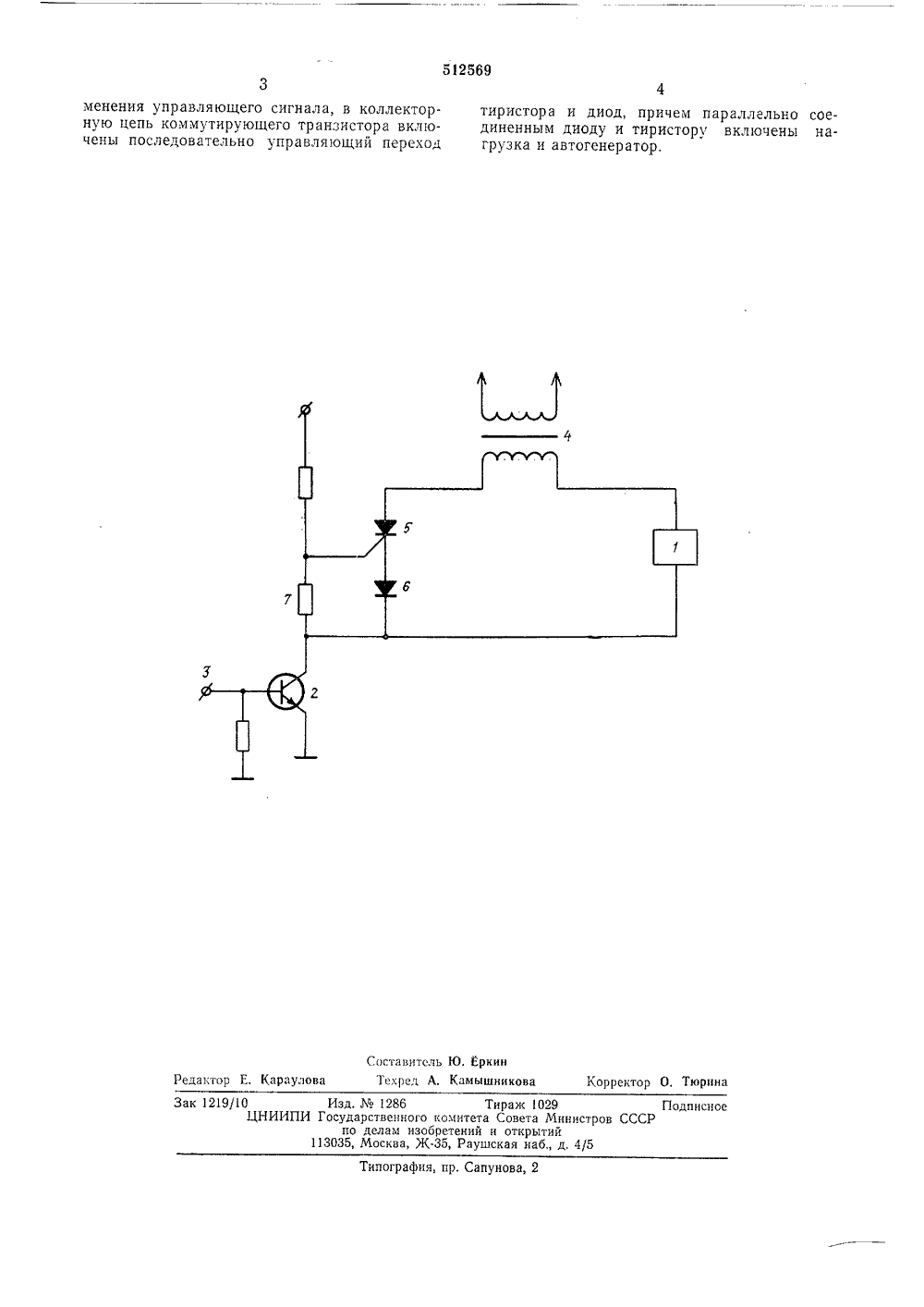

(23) ПриоритетОпубликовано ЗО Государственный комитет Совета Министров СССР 55 оллетень16 3) УДК 621,373:531(088.8) лам изобретениии открытий,сания 16.06.7 Дата опубликования о 2) Авторы изобретения Петров и В. В. Канави(54) ГЕНЕРАТОР СЕРИИ ИМПУЛЬСОВ Формула из етени Гснсрато 1 тогенсратор за которогоьсов, содержащиц ав 5 ощ 5 ш транзистор, бацсточчиком управляку, отлцч а ющицВЬсттсотцтс 5 т ссадЕжстОСс 5 ч 5 обых скоростях цзз ссрцц цмпули коммутцрусоединена сала, ц игруз, с сссхчст 5 о стооратора прц Изобретение относится к радиотехнике и может использоваться в устройствах автоматики и импульсной техники.Известен генератор серии импульсов, содержащий автогенератор и коммутирующиц 5 транзистор, база которого соединена с источником управляющего сигнала, ц нагрузку.Однако известный генератор имеет низкую надежность при быстром изменении управляющего сигнала. 10Целью изобретения является повышение надежности работы генератора при любых скоростях изменения управлясощего сигнала.Для этого в предлагаемом генераторе в коллекторную цепь коммутирующего транзис тора вклсочены последовательно управляющий переход тиристора и диод, причем параллельно соединенным диоду и тпристору включены нагрузка и автогенератор.На чертеже приведена принципиальная 20 электрическая схема предлагаемого генератора серии импульсов.Генератор серии импульсов содержит авто- генератор 1 и коммутирующий транзистор 2, база которого соединена с источником управ ляющего сигнала (на схеме не показан), подклсочаемым к клемме 3, и нагрузку 4.В коллекторцую цепь коммутирующего транзистора 2 включены последовательно управляющий псрсход тирцстора о и диод 6. Па раллельно соединенным тиристору 5 и диоду 6 включены нагрузка 4 и автогенератор 1.Генератор серии импульсов работает следуопих образом.Подача положительного импульса ца клемму 3 вызывает отпирание коммутирующего транз 5 гстора 2 . появление напряжения нарезисторе 7. Когда это напряжение превыщаег сумму гадеций напряжений на диоде 6 ц спрямляющего напряжения тиристора 5, которые опрсделя 5 от порог срабатывания генератора, тцристор 5 отпирается, и на нагрузке 4 появляются импульсы, генерируемые автогенератором 1. Запирание транзистора 2 приводит к запиранцю тирцстора 5 и исчезновению импульсов на нагрузке 4.Резистор 7 п диод б обеспечцвают помехоустойчивость тиристора 5 и цсключают отпирание его обратным током коллектора транзистора 2.512569 Составитель Ю. Еркинктор Е. Караулова Текред А. Камышникова Корректор О, Тюрина Зак 1219/10Ц ПодписноСР ография, пр, Сапунова, 2 менения управляющего сигнала, в коллекторную цепь коммутирующего транзистора включены последовательно управляющий переход Изд. Ло 286 ИПИ Государственного по делам изо 113035, Москва, Жтиристора и диод, причем параллельно соединенным диоду и тиристору включены нагрузка и автогенератор. Тираж 1029митета Совета Министротений и открытий
СмотретьЗаявка
1780079, 03.05.1972
ПРЕДПРИЯТИЕ ПЯ А-7449
МОНИН ВЛАДИМИР ЛЕЙБОВИЧ, ПЕТРОВ АЛЕКСАНДР ВАСИЛЬЕВИЧ, КАНАВИН ВЛАДИСЛАВ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: H03K 3/66
Метки: генератор, импульсов, серии
Опубликовано: 30.04.1976
