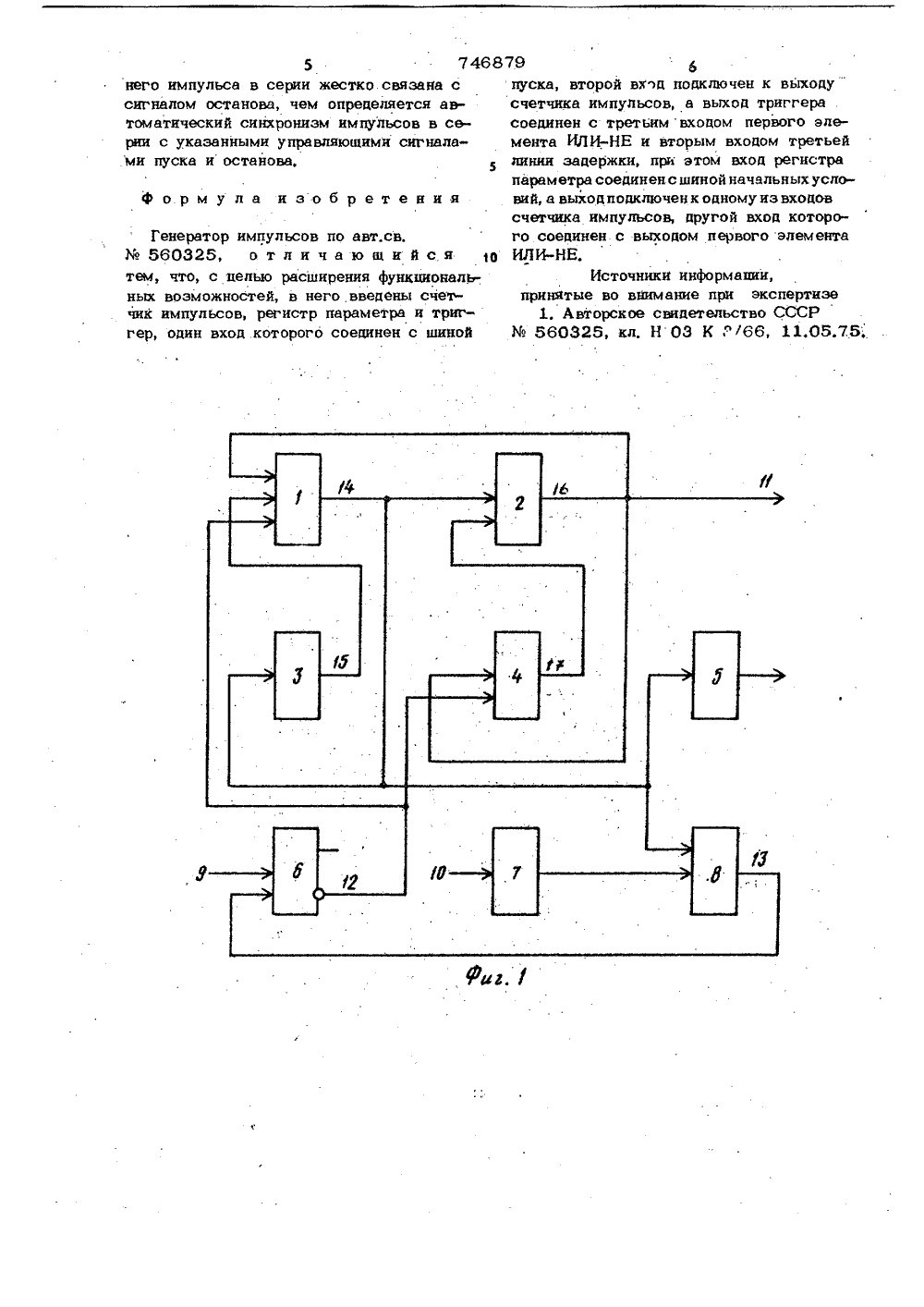

,:.окв Й Союз СоветекикСоциалистическихРеспублик ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(088.8) дв делам мзебретеннй н открытойДата опубликования описания 08,07,80 В, Я, Голубчик и Г. Я, Голубчик(72) Авторы изобретения Ордена Ленина институт кибернетики Академии наук Украинской ССР(54) ГЕНЕРАТОР ИМПУЛЬСОВ 1Изобретение относится к автоматикеи вычислительной технике, может использоваться при построении устройств синхронизации вычислительных машин,Известен генератор импульсов, содержащий два элемента ИЛИ-НЕ, три линиизадержки ДИзвестный генератор импульсов форми рует непрерывную серию импульсов, фазыпрерывания которых асинхронны по отношению к сигналам начала и конца имтвпульсной серии,Недостаток известного генератора импульсов заключается в том, что он не,формирует серии импульсов с программно 1изменяемой длительностью и соответственно числом импульсов в серии,Целью изобретения является расширение функциональных возможностей генератора импульсов,Поставленная цель достигается тем,что в генератор импульсов, содержашийэлементы ИЛИ-НЕ, линии задержки, причем выход первого элемента ИЛИ-НЕ/ 2соединен с входом первой линии задержки и с первым входом второго элемента ИЛИ-НЕ, выход которого подключен к первому входу первого элемента ИЛИ-НЕ, а выходы каждо 1 о элемента ИЛИ-НЕ подключены соответственно через вторую и третью линии задержки к вторым входам элементов ИЛИ-НЕ, введены счетчик импульсов, регистр параметра и триггер, один вход которого соединен с шиной пуска, второй вход подключен к выходу счетчика импульсов, а выход триггера соединен с третьим входом первого элемента ИЛИ-НЕ и вторым входом третьей линии задержки, при этом вход регистра параметра соединен с шиной начальных условий, а выход подключен к одному из входов счетчика импульсов, другой вход которого соединен с выходом первого элемента ИЛИ-НЕ.На фиг, 1 представлена блок-схема генератора импульсов, на фиг, 2 - временная диаграмма, поясняющая его работу;3 7468Генератор импульсов содержит -элементы ЙЛИ-НЕ 1 и 2, линии 3-5 задержки, триггер 6, регистр 7 параметра,счетчик 8 импульсов, шину 9 пуска,шину 10 начальных условий, выходнуюшину 11,5Генератор импульсов работает следующим образом,До поступления сигнала на шину 9пуска триггер 6 стоит в нулевом поло Оженин (шина 12, фиг, 2). Отрицательный потенциал с выхода триггера 6 запирает элемент ИЛИ-НЕ 1 и через линию4 задержки элемент ИЛИ-НЕ 2, На выходной шине 11. генератора импульсов 15отсутствуют импульсные серии, генератор импульсов находится в ждущем ре. жиме;Импульс по шине 9 пуска опрокидывает триггер 6 в единичное положение"на нулевом выходе триггера 6 появляется положительный потенциал.На выходе элемента ИЛИ-НЕ 1 появляется отрйцательный потенциал, а элемент ИЛИ-НЕ 2 в течение времени, рав" ном задержке линии задержки, будетзакрыт отрицательным потенциалом триггера 6, т.е, на выходе элемента ИЛИ-НЕ2 сохраняется положительный потенциал,Потенциалы на выходах элементовИЛИ-НЕ 1 и 2 в статике взаимно инвертированытак как потенциал с выходаэлемента ИЛИ-НЕ 1 поступает на вход.элемейта ИЛИ-НЕ 2, а потенциал с выхода элемента.ИЛИ-НЕ 2 - на вход. эле, мента ИЛИ-НЕ 1,Для описания работы генератора импульсов примем условие; время задержкилинии 3 задержки меньше времейи задержки линии 4 задержки (впринципе 4 Оможно и насборотй равенство задержек),Отрицательный потенциал на выходеэлемента "ИЛИ-НЕ 1 сохраняется в течение времени от Вдо С равиоговремени задержки линии 3 задержки, После появления на выходе элемента ИЛИ-НЕ 1 положительного потенциала на выходе элемента ИЛИ-НЕ 2 положительиый потенциал удерживается отрицательным потенциалом на выходе. линии 4 задержки втечение времени от 1 до , В течение времени от 1 до ь 4, равного времени задержки лийии 4 задержки, на выходе элемента ИЛИ-НЕ 2 сохраняется отрицательный потенциал, поддерживающийна выходе элемента ИЛИ-НЕ 1 положительный потенциал, Как только на выходе 79 фэлемента ИЛИ-НЕ 2 появится с выходалинии 4 задержки, в момент времени 14отрицательный потенциал, на выходе элмента ИЛИ-НЕ 2 установится положительный потенциал.На выходе элемента ИЛИ-НЕ 1 устанавливается отрицательный потенциал, генератор импульсов вернулся в исходноесостояние регенеративного процесса, который начинает в нем циклически повторяться,С помощью линии 5 задержки узкийимпульс с выхода элемента ИЛИ-НЕ 1можно произвольно смещать (и точноцентрировать) относительно как положительного, так и отрицательного широкихперепадов с выхода элемента ИЛИ-НЕ 2,.Счетчик 8 импульсов считывает импульсы с выхода элемента ИЛИ-НЕ 1,причем реагирует на задний фронт указанных импульсов. Исходное состояниесчетчика 8 определяется кодом, записанным по шине 10 начальных условий(программно или оператором) в регистр7 параметра, Когда счетчик 8 досчитывает до определенного заранее выбранного состояния; например, до единиц вовсех разрядах, на еговыходе формируется импульс, устанавливающий триггер 6в исходное нулевое состояние, Триггер6 блокирует формирование импульсныхсерий на выходе элементов ИЛИ-НЕ 1и 2 до прихода через произвольный промежуток времени импульса по шине 9пуска,Длина импульсной серии (число импульсов в серии на шинах 12-17) определяется временем-5,в.течениекоторого счетчик 8 считает импульсы от.. исходного состояния, измеряемого регистром 7 параметра,до выбранногособтояния.Если на вход триг ера 6 подать отрицательный потенциал, то в течение вре мени длительности этого потенциала ге-нератор импульсов будет функционироватьв непрерывном режиме.Применение новых элементов - триггера, регистра параметра, счетчика импульсов выгодно отличает данный генератор импульсов от известного, так как наряду с непрерывным режимом генераторимпульсов функционирует в ждущем режиме, формируя серии импульсов с программнь изменяемой длительностью и соответственно числом импульсов в серии, причем фаза пеереднего фронта первого имцульса в-серйи жестко связана с импульсом пуска, а фаза заднего фронта послед-,5 . 746879него импульса в серии жестко связана с пуска, второй вх д подключен к выходусигналом астапова, чем определяется ав- счетчика импульсов, а выход триггератоматический синхронизм импульсов в сь- соединен с третьим входом первого элерии с указанными управляющими сигнала- мента ИЛИ-НЕ и вторым входом третьейми пуска и останова, 5 линии задержки при этом вход регистрапараметра соединен с шиной начальных услоф о р м у л а и з о б р е т е н и я вий, авыходподключенкодномуизвходовсчетчика импульсов, другой вход котороГенератор импульсов по авт.св. го соединен с выходом первого элементаХо 560325, о т л и ч а ю щ и й с я 0 ИЛИ-НЕ,тем, что, с целью расширения функциональ- Источники информации,ных возможностей, в него введены счеъ принятые во внимание при экспертизечик импульсов, регистр параметра и триг, Авторское свидетельство СССРгер, один вход которого соединен с шиной М 560325, кл. Н 03 К,"66, 11,05,75;746879 Ф у Составитель М. ЛеономТехред О. Андрейко Корректор С. Петром Редак Тираж 995 Подписное 1 НИИПИ Государственного комитета . ССС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4
