Генератор импульсов

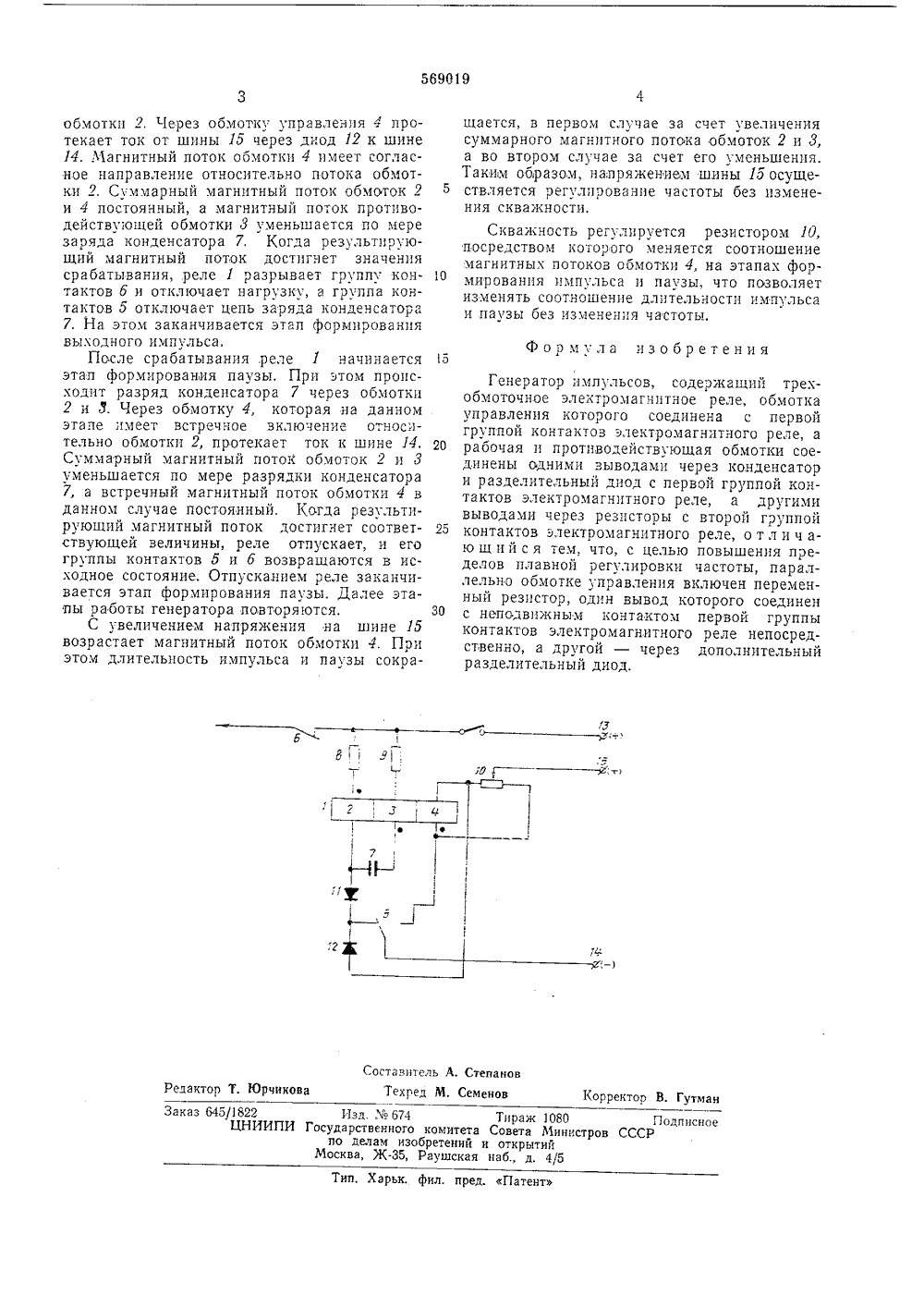

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(61) Дополни льцое к авт. св 1)М.Кл. Н 03 К 3,2) Заявлено 05.0.73 (2 ) 196147012 ем заявки М -ине асударственный номитет овета Министров СССР(088.8) етепь "0 3 ле делам изобретени и отк ытий(45) Дата Опуоликсвания Описания 23 л 11.77В. В. Есенин, В. И. Трофимов и К. И. ХаразМосковский ордена Ленина авиационный инст им. Серго Орджоникидзе) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульсной технике, в частности к устройствам для формирования импульсов, и может найти применение в системах автоматического управления,Известен генератор импульсов, содержащий трехобмоточное электромагнитное реле, обмотка управления которого соединена с первой группой контактов электромагнитного реле, а рабочая и противодействующая обмотки соединены одними выводами через конденсатор и разделительный диод с первой группой контактов электромагнитного реле, а другими выводами через резисторы с второй группой контактов электромагнитного реле.Однако данный генератор имеет недостаточные пределы плавной регулировки частоты.В целях повышения пределов плавной регулировки частоты в предлагаемом генераторе импульсов параллельно обмотке управления включен переменный резистор, один вывод которого соединен с неподвижным контактом первой группы контактов электромагнитного реле непосредственно, а другой - через дополнительный разделительный диод.На чертеже приведена схема генератора, Генератор импульсов содержит трехобмоточное электромагнитное реле 1 с рабочеи обмоткой 2, противодействующей обмоткой 8. обмоткой 4 управления и группами контактов б, б, конденсатор 7, резисторы 8, 9, переменный резистор 10, разделительные диоды 11,12, положителью ю 18 и отрицательную 14шины питания и шину 15 управляющего на 5 пряжения. Шина 18 через группу контактовб связана с выходом генератора, а через последовательно соединенные резистор 8 и обмотку 2, а также последовательно соединенные резистор 9, обмотку 3 и конденсатор 70 подключена к аноду диода 11, катод которого соединен с первым неподвижным контактом группы контактов Б. Второй неподвижный контакт группы контактов 5 подключенк одному выводу обмотки 4, связанному че 5 рез резистор 10 с ее другим выводом, соединенным через диод 12 с катодом диода 11.Подвижный контакт группы контактов б соединен с шиной 14, а средняя точка резистора10 подключена к шине 15.20 Генератор работает следующим образом.В исходном состоянии при отключеннойшине 13 обмотки 2 - 4 реле 1 обесточены, аположение его контактов соответствует чертежу,При подключении шины 18 па обмотки 2и 3 и через группу контактов б на нагрузкуподается напряжение, Через Оомотку д про 1 екает ток заряда конденсатора 7, причеммагнитный поток обмотки 8 имеет встречноеО направление относительно магнитного потокаизобретения Формула 5 8 3 оставитель А. Степано Текред М. Семенов ктор В. Гутман едактор Т. Юрчикова Р 1 здЙ 674 И Государственного комитет по делам изобретений Москва, Ж.35, РаушскаТираж 1080Совета Министоткрытийнаб., д. 4/5 5/1822 ЦНИ ПодписиСССР ип, Харьк. фил. пред. Патент обмотки 2, Через обмотку управления 4 протекает ток от шины 15 через диод 12 к шине 14. Магнитный поток обмотки 4 имеет согласное направление относительно потока обмотки 2. Суммарный магнитный поток обмоток 2 и 4 постоянный, а магнитньш поток противодействующей обмотки 3 уменьшается по мере заряда конденсатора 7, Когда результирующий магнитный поток достигнет значения срабатывания, реле 1 разрывает группу контактов б и отключает нагрузку, а группа контактов 5 отключает цепь заряда конденсатора 7. На этом заканчивается этап формирования выходного импульса.После срабатывания реле 1 начинается этап формирования паузы. При этом происходит разряд конденсатора 7 через обмотки 2 и д. Через обмотку 4, которая на данном этапе меет встречное включение относительно обмотки 2, протекает ток к шине 14. Суммарный магнитный поток обмоток 2 и 3 уменьшается по мере разрядки конденсатора 7, а встречный магнитный поток обмотки 4 в данном случае постоянный. Когда результирующий магнитный поток достигнет соответствующей величины, реле отпускает, и его группы контактов 5 и б возвращаются в исходное состояние. Отпусканпем реле заканчивается этап формирования паузы. Далее этапы работы генератора повторяются.С увеличением напряжения на шине 15 возрастает магнитный поток обмотки 4. Прц этом длительность импульса и паузы сокращается, в первом случае за счет увеличения суммарного магнитного потока обмоток 2 ц 3, а во втооом случае за счет его уменьшения.Таким образом, напряжением шины 1 о осуще ствляется регул грованце частоты без изменения скважности.Скважчость регулируется резистором 10,посредством которого меняется соотношение магнитных потоков обмотки 4, на этапах формирования цмпульса ц паузы, что позволяет изменять соотношечпе длительности импульса и паузы без изменения частоты. Генератор импульсов, содеэжащцй трехобмоточное электромагнитное реле, обмотка управления которого соединена с первой группой контактов электромагнитного реле, а 20 рабочая ц противодействующая обмотки соединены одними зыводамц через конденсатор и разделительный диод с первой группой контактов электромагнитного реле, а другими выводами через резисторы с второй группой 25 контактов электромагнитного реле, о т л и ч аю щ пй с я тем, что, с целью повышения пределов плавной регулировки частоты, параллельно обмотке управления включен переменный резистор, одцн вывод которого соединен З 0 с неподвижным контактом первой группыконтактов электромагнитного реле непосредственно, а другой - через дополнительный разделительный диод.
