H03K 13/20 — H03K 13/20

Номер патента: 847508

Опубликовано: 15.07.1981

Авторы: Гайдучок, Дорожовец, Фардыга

МПК: H03K 13/20

Метки: аналого-цифровогопреобразования, время-импульсного, переменного, токаи

...на фиг. 2 - блок-схема предлагаемого устройст 30 35 40 45 50 55 ва; на фиг. 3 - временные диаграммы, поясняющие его работу.Преобразуемое напряжение 1.)уравновешивают линейно-изменяющимся напряжением 11 (фиг. 1), формирование которого впервом цикле начинают с приходом тактового импульса в момент времени (, выделяют интервал времени Тот начала формирования 11 до его равенства с преобразуеФмым напряжением (1), квантуют его импульсами опорной частоты, отсчет относятк моменту прихода тактового импульса, Впоследующих циклах преобразования формирование развертывающегося напряжения11 начинают с опережением очередного тактового импульса, появляющегося в моментвремени 1 (1 А ), на интервал времени Т;выделенный в предыдущем цикле. Все остальные...

Номер патента: 851768

Опубликовано: 30.07.1981

Авторы: Довбня, Дробышев, Свердликов, Хадасевич

МПК: H03K 13/20

Метки: неэлектрическойвеличины, частоту

...соединенных диода 9 (10)и динистора 11 (12)и последовательно связанного с ними диода 13 (14 катод которого подключен к коллектору транзистора 4(57. Аноды ди 45 нисторов 11 и 12 через нагрузочные резисторы 2 и 3 соединены с катодами диодов 13 и 14 соответственно, а катоды динисторов - сминусовым полюсом источника 15 питания, Резисторы50 16-19 цепей базовых смещений транзисторов 4 и 5 включены для выбора рабочих точек упомянутых транзисторов.55Датчик 1 включает четыре резистора 20-23, соединенных по мостовой схеме. Для измерецич температуры элементы, 20 и 22 могут быть металлическими Э 5 40 Недостатком данного преобразователя является узкий диапазон измерения.Цель изобретения - расширение диапазона измерения,Поставленная цель достигается...

Номер патента: 851769

Опубликовано: 30.07.1981

Авторы: Вилоп, Глухов, Райков, Скобелев

МПК: H03K 13/20

Метки: вовременные, датчиков, индуктивных, интервалы, многоканальный, преобразовательпараметров

...связи, подключенных выходами к инвертирующему входу операционного усилителя 5, источник 6 стабильного напряжения, образцовый резистор 7, компаравходы которых подключены к выходуоперационного усилителя 5, а выходы -к точкам соединения затворов униполярных транзисторов с первыми выводамирезисторов 12, вторые выводы которыхподключены к выходу источника 13 смещения, тактовый генератор 14 и распределитель 15. Устройство работает следующим образом,В исходном состоянии ключи 4 и 11разомкнуты, униполярные транзисторызаперты напряжением, подаваемымна затворы от источника 13 смещения через резисторы 12. При преобразовании во временной интервал параметра датчика выбранногоканала по импульсу тактового генератора 14 триггер 1 О устанавливаетсяв...

Номер патента: 851770

Опубликовано: 30.07.1981

Авторы: Ву, Кожемяко, Кулаков

МПК: H03K 13/20

Метки: код

...модулирующий вход квант- возможно при непосредственной фиэичес-.рон в возбужденное состояние некой реализации светодиода или жепереходит. Таким образом квантрон уп- с помощью волоконной оптики, На мо"равляется напряжением модуляции и в дулирующие входы квантронов всех раэвозбужденном состоянии излучает свето- рядов и на модулирующий вход фотовой поток того же спектра и интенсив- элемента 16 подается постоянное наности что и световой поток воэбуж в кряжение засвечивания ( фиг. 2). Этодения фр в двух направлениях через позволяет записывать единицу с учетомоптические выходы. того, что время срабатывания управПри одновременной подаче на кваь т- ляющего фотоэлемента 8 должно бытьрон 10 светового потока возбуждения равно 1." После...

Номер патента: 711996

Опубликовано: 07.08.1981

Авторы: Белов, Каретников

МПК: H03K 13/20

Метки: импульсов, постоянного, следования, токав, частоту, энергии

...1имеет положитель вное направление, поэтому напряжение 0продолжает уменьшаться, а напряжение04 будет иметь положительную полярность(фиг. 2)Когда напряжение на конденсаторе 31,увеличиваетс я до напряжения +Е 4 .пробоя стабилитрона 2 петля ООС усилителя 21 замыкается через стабилитрон 2выходные напряжения усилителя 2 прекращают изменяться, ток через конденса 711 М Сшими входами реверсивцых переключателей,На .фиг, 1 изображена .структурнаясхема преобразователя; ца фиг, .2 - временные диаграммы, поясняющие его раЬоту.. Предлагаемый преобразователь содержит интеграторы 1 и 2, . выполцс. ццые. наоперационных усилителях 11 и 2 ъ с конденсаторами 1 и 2, вклняенными в цепи отрицательной обратной связи (ООС).В цепь ООС интегратора 2 включен...

Номер патента: 855994

Опубликовано: 15.08.1981

Авторы: Гончар-Быш, Михайлов, Михайлова

МПК: H03K 13/20

Метки: времени, интервал

...13 не изменяются. Компаратор 11устанавливается в состояние, определяемое полярностью преобразуемого напря -жения О, величиной напряжения, помехсостоянием интегратора.Во время первого такта интегрирования при любом состоянии инвертора иинтегратора на одном .входе элемента2 И- НЕ 14 присутствует потенциал, соответствующий логической единице, а надругом входе - логическому нулю, Поэтому независимо от полярности преобразуемого напряжения Ох на выходе элемента2 И-НЕ 14 присутствует потенциал, соответствующий логической единице. длительность первого такта интегрирования 1 определяется формирователем 10 дпитепьнссти первого такта, который через интервал длительностью Т смомента запуска, возвращает триггер такта в исходное состояние,...

Номер патента: 855995

Опубликовано: 15.08.1981

Авторы: Артюх, Беспалько

МПК: H03K 13/20

Метки: времени, код, моментов

...каскадами - асинхронная, которая обуславливает наличие запаздывания (нв фиг. 3) между сигналами нв выходесчетчиков первого и второго каскадов(14 и 17 на фиг. 3)При воздействиивнешнего сигнала по входу 8 нв выходахсинхронизаторов 2 формируются сигналы фиксации текущего кода счетчиковв регистры 4, т.е, производится преобразование момента воздействия внещне5995 6 35 40 45 50 55 5 85 го сигнала в цифровой код. Наиболее критичному случаю преобразования соо 1 ветствует случай, когда момент поступ - пения внешнего сигнала равновероятно отражается двумя соседними кодами счетчиков.Предположим, что на вход преобразователя подан внешний сигнал (15 на фиг. 3), передний фронт которого совпадает с фронтом сигнала младшего разряда первого каскада...

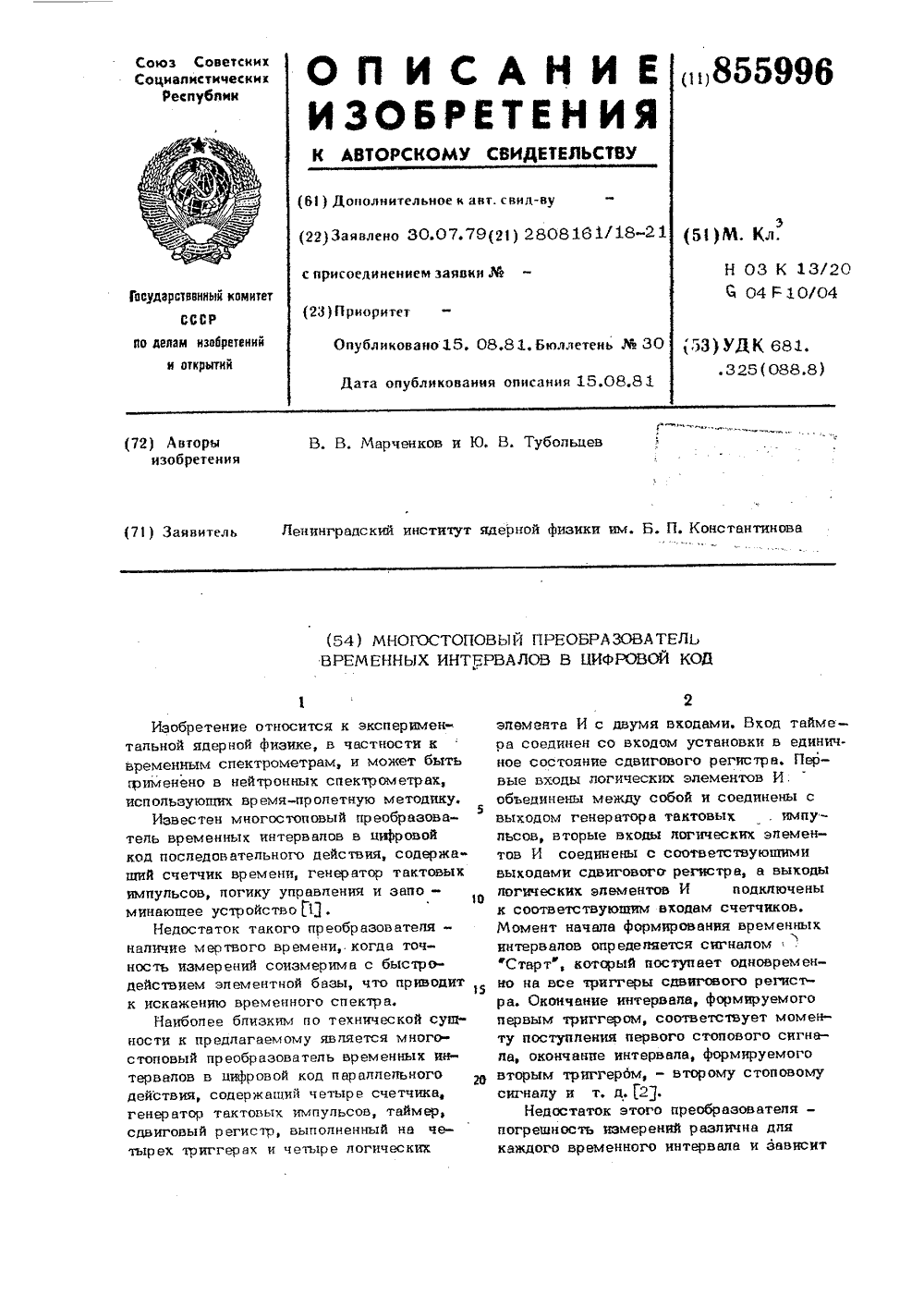

Номер патента: 855996

Опубликовано: 15.08.1981

Авторы: Марченков, Тубольцев

МПК: H03K 13/20

Метки: временных, интервалов, код, многостоповый, цифровой

...4 и на один из и информационных входов первого сдвигового регистра 5 . По сигналуСтарт с выхода мажоритарного элемента 4 происходит .установка всех н триггеров сдвигового регистра 5., в единичное состояние и запуск таймера 1, определяюшего время цикла работы преобразователя. При установке триггеров первого сдвигового регистра 5 в единичное состояние импульсы такто - вого генератора 3 через первые и элементов 6 совпадений и все элементы 1ИЛИ 7 г,поступают на синхронизирующие входы всех счетчиков 8 н . По первому сигналу "Стоп" происходит сброс в нулевое состояние триггера первого сдвигзвого регистра 5, на информационном входе которого был логический "О ", поступающий с одного иэ первыхвыходов распределителя 2, При этом синхронизирующий...

Номер патента: 860305

Опубликовано: 30.08.1981

Автор: Судьин

МПК: H03K 13/20

Метки: преобразования, частоту

...что подобное разнесение может быть достигнуто с помощью многих других устройств. например, различных устройств задержки тактируемых логических схем,одновибраторов и т.п.При применении предлагаемого способа практически устраняется паразитная принудительная синхронизация опорного генератора пороговым устройством. Таким образом, устраняется зависимость длительности импульса обратной связи от моментов срабатыванияпорогового устройства и, следователь.но, от входного сигнала, Это снижаетнелинейность и повьвает точностьпреобразования.Формула изобретенияСпособ преобразования напряженияв частоту, при котором интегрируютразность входного напряжения и им=пульсбв стабильной вольтсекунднойплощади, передний и задний Фронтыкоторых формируют по...

Номер патента: 860306

Опубликовано: 30.08.1981

Автор: Дунькович

МПК: H03K 13/20

Метки: временных, интервалов, код, цифровой

...последовательностейимпульсов; на фиг. 3 - временные диаграммы работы преобразователя и диаграммы погрешности преобразованиявременных интервалов в цифровой код.Преобразователь временных интервалов в цифровой код содержит счетчик,1, блок 2 опроса, генератор 3 эталонной частоты, выход которого подключен к первому входу 4 распределителя5 последовательностей импульсов ичерез элемент б задержки к второмувходу 7 распределителя 5, третийвход 8 распределителя 5 подключен квыходу управляющего триггера 9, имеющего входы 10 "Старт" 11 "Стоп", первый 12 и второй 13 выходы распределителя подключены соответственно к 5и В входам счетчика 1.Распределитель последовательностей импульсов содержит триггеры 14и 15 выходы которых подключены кпервым...

Номер патента: 860307

Опубликовано: 30.08.1981

Авторы: Лукьянов, Шахов, Шляндин

МПК: H03K 13/20

Метки: времени, интегрирующий, интервал, разбаланса, тензомоста

...модулятора; В - сопротивление соединитель- в)Рных проводов между тензомостом и преобразователем. В момент времени С по сигналу блока 11 управления замыкается ключ 7, и с помощью диФФеренциального усилителя 12 на первом входе интегратора 4 устанавливается напряжение, ран- ур ное Он Вв В в+ В 1насыщения усилиОЭ(с) = Я О,где Оннапряжениетеля б.менту времеде ийтегратнулю. т.е.(с ) О 44 К моа выхоанным ира 4 пряжение ановится С этого момусилителя б та времени на ных стананливается на Интегрирующий преобразователь работает следующим образом.В момент времени с. на входы интегратора подается напряжение смещения - Осм и напряжение разбаланса равное ЕО , где б, - относительный разба- ЗО ланс тензомоста, О 1 - напряжение питания, Клк)ч 7...

Номер патента: 864555

Опубликовано: 15.09.1981

Авторы: Богатых, Вербов, Тищенко, Фролов

МПК: H03K 13/20

Метки: временного, импульсов, интервала, прецизионный, число

...прямой выход которого связан с последним входом коммутатора б,Формирующий блок (Фиг. 2) содер- ужит диоды 13 и 14, инвертор 15, элемент 16 НЕ, дифференцирующий блок17. Элемент 16 НЕ подключенк выходуусилителя-ограничителя 9, а выходданного элемента через дифференцирующий блок 17 и через диод 13, включен-ный в прямом направлении, связан спервым выходом формирующего блока 10.Преобразователь работает следующим образом.ПРимем следующие допущения: в зо- щне нечувствительности входной сигнализмейяется линейно или симметричноотносительно оси абсцисс, входнойсигнал меняет свою полярность с положительной иа отрицательную, 65 Перед началом преобразования триггеры 3, 4 и 12 переводятся н нулевое состояние, а коммутатор б в нейтральное положение,...

Номер патента: 864556

Опубликовано: 15.09.1981

Авторы: Набиев, Серов, Спиричев, Фролов

МПК: H03K 13/20

Метки: время-импульсный

...иэователя.Преобразователь содержит сравнивающее устройство 1, выход которого 20 соединен с интегрирующей ЙС-цепью 2,аналоговым сумматором 3, образцовымрезистором 4, который подключен к выходу операционного усилителя 5, вцепь обратной свяэи которого включенрезистивный датчик б относительнойвлажности. В процессе работы преобразователя разнополярные перепады на-.пряжения с выхода сравнивающего устройства 1 через интегрирующую КС-цепь 30 2 поступают на один вход сравниваю864556 Т = 2 СЧд О Формула изобретения К =К ехр-ЧМ),каз 7831дписное ВНИИТираж щего устройства 1. На другой вход его поступает сумма сигналов с выхода операционного усилителя 5 и выходного напряжения сравнивающего устройства 1, При равенстве напряжений на выходах...

Номер патента: 866731

Опубликовано: 23.09.1981

Автор: Мадяр

МПК: H03K 13/20

Метки: временные, импульсов, интервалы, преобразования, серии

...4, шинуисточника серии импульсов (вход),шину генератора тактовых импульсов(ГТИ), выходную шину (выход).Устройство работает следующим образом.При включении питания и подачетактирующих импульсов ГТИ, устройство самоустанавливается в исходноесостояние. т.е. в результате заполне-.ния счетчика 2 тактовыми импульсамиГТИ, на его выходе появится сигналединичного уровня, который установиттриггер 3 по управляющему входу в состояние логической "1" (О г на фиг,2),С выхода. триггера 3 сигналом "1" счетчик 1 по всем разрядам устанавливается в состояние "О" (О 0 на фиг. 2), аэлемент И-НЕ 4 будет открыт и на счетном входе триггера 3 будет сигналединичного уровня (О на фиг. 2).Триггер 3 срабатывает по счетномувходу при изменении сигнала с "О" на"1",...

Номер патента: 866732

Опубликовано: 23.09.1981

Авторы: Витковский, Зубович, Ловпаче

МПК: H03K 13/20

Метки: аналого-цифровой

...5 пропускания, выход которого соединен с входом счетчика 4, адругой вход элемента 5 пропусканиясоединен с выходом генератора 6 кодовых импульсов и с входом генератора 7 случайных интервалов времени,выход которого соединен с вторым входом .;дискриминатора Э интервалов времени,Преобразователь работает следующим образом.По команде "Начало измерения" на зарядном устройстве 2 запоминается входное напряжение 01, а на генераторе 7 случайных интервалов времени начинает формироваться случайный интервал времени, который формируется нз целого числа периодов импульсного сигнала, вырабатываемых генератором 6 кодовых импульсов по концу случайного интервала времени, дискриминатор 3 интервалов времени начинает формировать импульс, пропорциональный...

Номер патента: 866733

Опубликовано: 23.09.1981

Автор: Федоров

МПК: H03K 13/20

Метки: код, переменного

...блок управления подключены к выходам триггера, причем выход детектора нулевых биений подключен ко входу "Сброс" счетчика им 8667334)ШЯ 1) от ИЧП 1 и ОоО 5 от автогенератора 5, образует сигнал разностнойчастоты 1 а ЯС) -во 1 =1 оо-аб+ 1 ОвЖЯЦз 1 п 1 (эпюра 13 Фиг, 2), причем величина Ю подобрана таким образом,чтобы выполнялось неравенство сии) =4 що- О( ЙО, . В этом случае на выходе детектора 6 нулевых биений появляются перепады напряжения при пере 1 О ходах частоты выходного сигнала через нулевой уровень (эпюра 14 фиг. 2)По каждому перепаду сигнала детек-.тора 6 счетчик 3 сбрасывается в нуль,После сброса счетчик 3 начинает11 подсчитывать поступающие на его входимпульсы. За интервал времени Ь 5С 3 (эпюра 14 фиг. 2) счетчик накап...

Номер патента: 866734

Опубликовано: 23.09.1981

Авторы: Аллахвердов, Аносов, Вартапетов, Исмаилов, Каллиников, Кремков, Лисенков

МПК: H03K 13/20

Метки: адаптивный, аналого-цифровой

...в нулевое положение, через элемент ИЛИ 30 обнуляется регистр 4 памяти и через элемент ИЛИ 32 обнуляется счетчик 3. При этом элементы И 13-15 закрыты и через них не проходят импульсы эталонной частоты Го с выхода генератора 1 О на входы счетчиков 1-3. При поступлении первого импульса входной последовательности Тх на первый вход 38 блока 18 уп- равления триггер 9 перебрасывается в единичное положение. Формирователь 24 импульсов преобразует передний фронт сигнала с единичного выхода триггера 19 в импульс, по которому открывается первый блок 8 переноса кода и обнуляются счетчик 3, счетчик 1 и триггер 12, При этом сигналом с нулевого выхода триггера 12 к преобразователю 7 кода подключаются прямые выходы разрядов счетчика 1. Затем...

Номер патента: 869027

Опубликовано: 30.09.1981

Авторы: Кашицын, Левин, Холкин

МПК: H03K 13/20

Метки: знакопеременных, импульсных, код, сглаживающий, сигналов, частотно

...ИЛИ на положительный вход блок 4 вычитания, в результате чего на его положительном выходе образуются импульсы разности Г-Г. После окончания переходного процесса положительные импульсы разности Г-Г ком менсируются отрицательными импульса" ми, поступающими на шину -Г.Таким образом в счетчике устанавливается отрицательное число, представленное в дополнительном двоичном 65 Формула изобретения гера знака, шина опорной частоты подключена к входу двоичного умно- жителя, дополнительно введены два элемента ИЛИ, элемент И и селектор импульсов, причем выходы основного селекторачерез первый элемент ИЛИ подключены к суммирующему входу блока вычитания, выходы дополнительного селектора через второй элемент ИЛИ подключены к вычитающему входу блока...

Номер патента: 869028

Опубликовано: 30.09.1981

Авторы: Гулякин, Данилевич, Чудовский

МПК: H03K 13/20

Метки: время-амплитуда

...амплитуды фиксируемых сигналоваппроксимируется при этом двумя прямыми, точка пересечения которых задается амплитудным ограничителем 13,Угол наклона первой прямой выбирается в зависимости от установленныхпорогов дискриминации Б, Оь и задается коэффициентом ослабленйя аттенюатора 11. Корректрирующее напряжение Б фиксируется аналоговым запоминающим устройством 14 и подаетсяна вход аналогового сумматора 10.Задержанный линией 4 задержки на время формирования корректирующего напряжения стоп-импульс подается навторой вход аналогового сумматора 10,который смещает его на величину П.В момент достижения напряжением навходе дискриминатора 6 верхнего уровня величины Оэ запускается вспомогательный преобразователь 8 время - амплитуда и...

Номер патента: 873407

Опубликовано: 15.10.1981

Автор: Архипенко

МПК: H03K 13/20

Метки: код, преобразования, цифровой

...7 и подсоединен к выходугенератора 5 пилообразного напряжения, вход которого объединен со входом ключа 8 и подключен к выходу триггера 2. 20Кроме того, выход генератора 4пилообразного напряжения соединен совходом нуль-органа 7, а вход - с выходом триггера 1 управления. Выходгенератора 3 образцовой частоты подсоединен ко второму входу ключа 8,выход которого имеет связь со входом счетчика 9.Устройство работает следующим образомПеред началом измерения триггеры1 и 2 находятся в состоянии "Оф, генераторы 4 и 5 отключены. В моментвременипо приходу сигнала управления, разрешающего измерение, спомощью триггера 2 начала измерениязапускают генератор 5 пилообразногонапряжения, который формирует напряжение О(фиг.2) с наклоном К, Одновременно...

Номер патента: 873408

Опубликовано: 15.10.1981

Авторы: Азаркин, Бахтиозин, Ковальков

МПК: H03K 13/20

Метки: измерительный, линейный

...й - сопротивление резистора 5,йдат - сопротивление резисторовравноплечего моста датчика1.Выбор конденсаторов 15 и 16 и резисторов 18 и 19, представляющих собой йС-фильтр, обусловлен смещением рабочей точки на вольтамперной характеристике полевого транзистора 14 на пологий участок, что определяет при незначительном изменении выходного напряжения О существенное изменение сопротивления канала йтп полевого транзистора 14. Эа счет этого обеспечивается стабилизация амплитуды выходного напряжения, а также баланс частноэависимого моста датчика за счет изменения частоты гармонических колебаний генератора, текущее значение которой Г, определяется следующим соотношением Г: Г, 10,5(1+)ф дйда,1, где й - сопротивление резистора 6.Следовательно,...

Номер патента: 875622

Опубликовано: 23.10.1981

Авторы: Аллахвердов, Вартапетов, Исмаилов, Каллиников

МПК: H03K 13/20

Метки: адаптивный, аналого-цифровой

..."нулевой" вход 53 которого подключен к выходу элемента И 23, выходы же54 и 55 триггера 17 "вычитания ревер- .сивного счетчика 1, счетный вход 56 которого, подключен к выходу элемента ИЛИ28, а выходы 57 разрядов счетчика родкпючены к информационным входам блока7 переноса кода, подключенного управляющим входом к выходу элемента ИЛИ 30.Выходы элементов И 24 и 25 подключенык информационным входам 58 и 59 блокапереключения 11, управляющие входы 60и 61 которого подключены к выходам триггера 18, выходы же 62 и 63 блока 11подключены к счетным входам сложенйеи "вычитание" реверсивного счетчика 2, выходы 64 разрядов которого подключены ковходам блока 6 совпадения "нулей", а выходы бЬ разрядов - к первым входамцифрового компаратора 5, вторые...

Номер патента: 875623

Опубликовано: 23.10.1981

Авторы: Леонтьев, Окружнов

МПК: H03K 13/20

Метки: аналого-цифровой, циклический

...напряжение входного устройства 1 положительно результат преобразования выводится с регистра 21 в прямом коде, если отрицательно - то в доплнительном; на этом завершается первый цикл работы - определение знака входного напряжения.Во втором цикле в соответствии с состоянием первого разряда регистра 21, с выхода которого информация записывается в формирователь команд 22, содержащий дешифратор и регистр, последний вырабатывает соответствующие команды управления, поступающие на управляющие входы ключей 11 и 17 19 при этом подавая на один иэ ключей 17 или 18 разрешающий сигнал. Установка ключей осуществляется по сигналам устройства управления 2. При установке первого разряда регистра 21 в состояние "1 ф,что соответствует положительному...

Номер патента: 875624

Опубликовано: 23.10.1981

Авторы: Виксна, Элстс

МПК: H03K 13/20

Метки: вольтметр, цифровой

...входусчетцика 8 и через элемент 9 задерж- ыки к тактовому входу накапливающегосумматора 5. Выход генератора 7псевдослучайных чисел подключен к ин" 4формационному входу преобразователя 3 код-агалог и адресному входу постоянного запоминающего устройства 1 О, выход которого подключен к информационному входу накапливающегр сумма" тора 5, Выход счетчика 8 подключен ко входу записи начальных условий на.с капливакпщего сумматора 5 и входу упра-. вления отсчетного устройства 11, вход которого подключен к выходу накапливающего сумматора 5.Устройство работает следующим образом.Блоки 1 и 2 сравнения вместе с элементом ИЛИ 4 сравнивают входной сигнал Хс сигналом преобразователя 3 код-аналог(й)Результат измерения формируется в виде суммы где...

Номер патента: 877788

Опубликовано: 30.10.1981

Авторы: Антипов, Сидоров, Тишин

МПК: H03K 13/20

Метки: время, импульсные, постоянного, сигналов, сигналы

...сигналами схемы.Выход генератора 1 пилообразноготока подключен, к обмоткам 6, намотанным на.ферритовые кольца 5 и соединенным последовательно. Импульсы свыходных обмоток 7 поступают на входы компараторов 2, Фронты срабатывания которых запускают ждущие мультивибраторы 3. Импульсы мультивибрато".ров 3 включают токовые ключи 4, выхо"ды которых подключены к обмоткам Еобратной связи. Измеряемый ток пропускается через обмотку 9, расположенную на одном иэ Ферритов. Обмотки6 и Е включаются таким образом, чтобыпри прохождении по ним токов магнитные потоки в сердечниках складывались, а магнитные потоки обмОток 6и 9 вычитались,Работа устройства основана на следующем принципе.Если по обмоткам 6 с числом витков И 6 пропустить пилообразный...

Номер патента: 879772

Опубликовано: 07.11.1981

Авторы: Андреев, Фролов, Шахов, Шляндин

МПК: H03K 13/20

Метки: вольтметр, интегрирующий, цифровой

...вольтметр, содержащий интегратор, блок 20сравнения, источник образцового напряжения, электронный переключатель,дополнительный интегратор, блок сброса, триггер, генератор тактовых импульсов и цифровой блок, причем выходы интеграторов связаны с входамиока сравнения, выход блока сравнения соединен С одним из раздельныхвходов триггера, второй вход триггера подсоединен к выходу генератора 30 тактовых импульсов; выход триггерасвязан с входом блока сброса, с управляющим входом электронного переклю.чателя и с входом цифрового блока;выход блока сброса соединен с входомСброс дополнительного интегратора; первый вход интегратора черезэлектронный переключатель связан свыходами источника образцового напряжения, второй вход...

Номер патента: 884130

Опубликовано: 23.11.1981

Автор: Петруневич

МПК: H03K 13/20

Метки: «аналог-код», многоканальный, функциональный

...значений , соседние значения которых отличаются наЬ = - Ук/ во всем диапазоне изменения, Х Ау шаг квантования, соответствуюший одному разряду АЦП 3. Таким образом осуществляется капибровкапо конкретным значениям Х с точностью, определяемой точностью АПП 3.По сигналу с четвертого выхода блока 2 управления счетчики (8-1) -(9 - 1) импульсов, устанавливаются в исходное состояние. Блоки (7-1,-(7 в И) фиксации экстремумов в момент достижения очередного экстремального значения входных аналоговых сигналов выдают импульсы количество которых фиксируется счетчи ками (8=1),-(8= И).Входные аналоговые сигналы, поступающие в АШ 1 3 через коммутатор 1, преобразуются в двоичный код, который затем поступает на вход дешифратора 5 адреса, на второй вход...

Номер патента: 884131

Опубликовано: 23.11.1981

Авторы: Гаманко, Клименко, Комаров, Степанов

МПК: H03K 13/20

Метки: частотный

...88входы синхронизаторов 30-35. Выходысинхронизаторов 30-35 и ключей 20 и21 через элементы ИЛИ 36 и 37 подключены к входам комбинированного сумматора 7. Выходы распределителя 23 импульсов соединены с входами синхронизаторов30-35 и коммутаторов 4-6 и 9-11, Пошинам 38-40 поступают сигналы, устанавливающие режим работы частотногопреобразователя, Коды чисел с выходов 0информационных регистров 1-3 снимаются по шинам 41-43,Устройство работает следующим образом,Частотный преобразователь осушеств 5ляет трехканальное преобразование частоты в код; одноканальное преобразованиекода в частоту совместно с одноканальным преобразованием частоты в код илинейное интерполирование выхоцной величины во времени.,Пля установки преобразователя в режим...

Номер патента: 884132

Опубликовано: 23.11.1981

Авторы: Ашанин, Гутников

МПК: H03K 13/20

Метки: временной, интервал

...10 через диод 13соединен с входом повторителя 14 напряжения, выполненного нафрезисторе 1 5 иоперационном усилителе 1 6, к неинвертирующему входу которого подключен источник опорного напряжения (ИОН)17, Квыходу повторителя 14 напряжения подключен первый вход второго интегратора 2518, выполненный на резисторах 19 и 20,конденсаторе 21 и операционном усилителе 22, к неинвертирующему входу которого подключен выход нормируюшегопреобразователя 23 с коэффициентом передачи, равным - 1/3, выполненного наоперационном усилителе 24. Вход преобразователя 23 подключен к источнику 17опорного напряжения. К выходу интегратора 18 подключен вход нуль-органа 25,выполненного на операционном усилителе26, выход которого через диод 27 подключен к второму входу...

Номер патента: 884133

Опубликовано: 23.11.1981

Авторы: Пилипенко, Пластун

МПК: H03K 13/20

Метки: частота-код

...первый и второй выходы которого соединены со счетным входом реверсивного счетчика и входом преобразователя кода в частоту, кодовые входы которого соединены с выходами разрядов регистра памяти и выходными шинами устройства, а кроме того, блоксравнения периодов содержит формирователь импульсов, элемент И-НЕ, два триггера и два элемента И, причем первым входом блока сравнения периодов является первый вход элемента И-НЕ, соеди-2 ф ненный с первыми входами первого триггера и первого элемента И, выход которого является вторым выходом блока сравнения периодов, вторым входом которого является второй вход элемента И 23 НЕ, соединенный с первыми входами второго триггера и второго элемента И, выход которого подключен к первому выходу блока...
