Номер патента: 1636952

Опубликовано: 23.03.1991

Авторы: Бенедиктов, Кленчева, Рейнгольд, Шухтерева

МПК: H02M 1/08

Метки: преобразователем, тиристорным, фазы

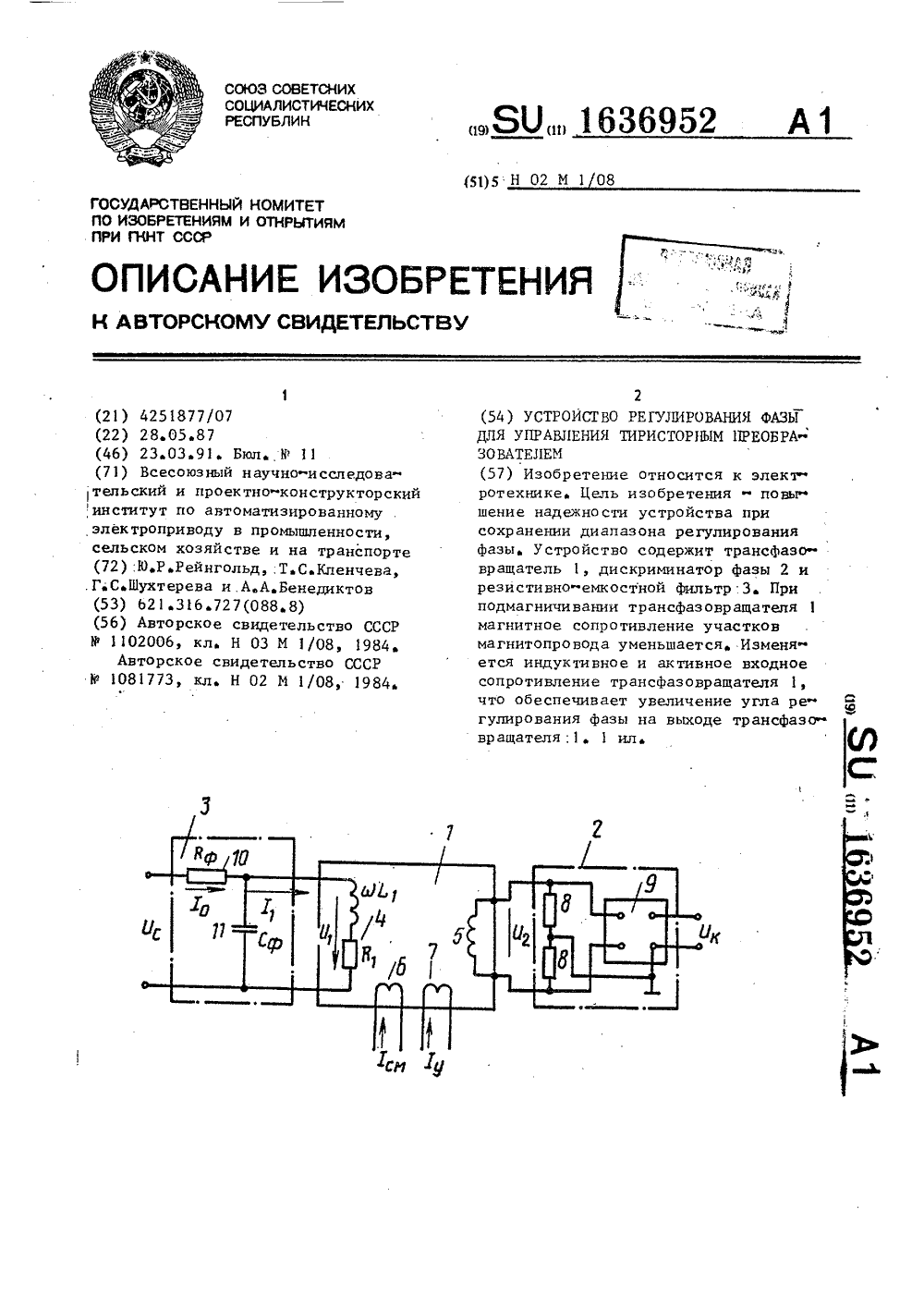

...входное сопротивление трансформаторафазовращателя, т,е, нагрузка входного фильтра, Это явление ис"пользуется в устройстве для полученияположительного эффекта - увеличенияугла регулирования фазы непосредственно на выходе трансформатора-фазовращателяУменьшение индуктивной нагрузкиприводит к дополнительному сдвигунапряжения на выходе фильтра относительно сети Ъ с на угол( , Суммарныйфазовый сдвиг выходного напряженияустройства относительно сети при этомсущественновозрастает,Насыщение при управлении отдельныхучастков разветвленной магнитной цепина форму входного тока существенноне влияет, Ток остается синусоидальным во всем диапазоне регулировочнойхарактеристики трасформатора-фазовращателя, Это позволяет использоватьдля оценки...

Номер патента: 1249642

Опубликовано: 07.08.1986

Авторы: Бенедиктов, Кленчева, Рейнгольд, Шухтерева

МПК: H02H 7/12

Метки: защиты, перенапряжений, преобразователя, тиристорного, трехфазного

...защиты откоммутационных перенапряжений.На чертеже изображена схема трехфазного тиристорного преобразователяс устройством для защиты от перенапряжений.Устройство содержит трехфазныйдвухполупериодный выпрямитель 1, предохранители 2 и 3 в катодной и анодной цепях выпрямителя, разрядные по-.следовательные ВС-цепи 4 и 5, шунти.рующие резисторы 6 и 7, сетевые предохранители 8, тиристорный преобразователь 9.Трехфазный двухполупериодный выпрямитель 1 через сетевые предохранители 8 подключен к шинам переменного тока преобразователя 9. Разрядная ВС-цепь 4 через предохранитель 2включена между общим катодом выпрямителя 1 и общим анодом преобразователя 9. эРазрядная ВС-цепь 5 через предохранитель 3 присоединена к общему ано-,ду выпрямителя и...

Номер патента: 1229936

Опубликовано: 07.05.1986

Авторы: Бенедиктов, Кленчева, Рейнгольд

МПК: H02P 3/12

Метки: постоянного, электропривод

...4 и ре- . управления тиристоров 2 и 3 и 14 равзистора 5, блок 12 защиты, соединен- ны нулю и цепь совозбуждения электроный с управляющим входом .управляемого двигателя разомкнута. ключа 7, реле с замыкающим контактом Возможны два режима работы уст, тиристор 14, дополнительный ре ройства динамического торможения, зистор 15, а резистор 8 выполнен со Аварийные отключения источника средним выводом, при этом средний питания 11 при сохранении напряжения вывод резистора 8 через тиристор 14 сети.соединен с первым выводом якорной При размыкании управляемого ключа обмотки 1, соединенным через замыкаю-З 7 и замыкании размыкающего контакта6 на управляющие электроды тиристоэлектродом тиристора 14, связанным ров 2 и 3 подается напряжение...

Номер патента: 1102006

Опубликовано: 07.07.1984

Авторы: Бенедиктов, Задерей, Земляков, Кленчева, Рейнгольд

МПК: H02P 13/16

Метки: импульсно-фазового, преобразователем, тиристорным, трехфазным

...ра 2, блока 3 усилителей мощности, основного 4 и дополнительного 5 узлов блокировки управляющих импульсов. Трансформатор-Фазовращатель имеет обмотки переменного тока -входную 6 и выходную 7, обмотки постоянного тока - управления 8 и смещения 9, Дискриминатор 2 содержит резистивный делитель 10 и два одинаковых компаратора - основной 11 и дополнительный 12. Дифференциальные входы 13 и 14 компараторов соединены между собой в противофазе и шунтированы резистивным делителем 10, подключенным к клеммам выходной обмотки 7 трансформатора-Фазовраща" теля 1. Выходы 15 и 16 компараторов подключены к блоку 3 усилителей мощности, Основной 4 и дополнительный 5 узлы блокировки импульсов под,ключены соответственно между стробирующими входами 1 и...

Номер патента: 1100683

Опубликовано: 30.06.1984

Авторы: Бенедиктов, Кленчева, Рейнгольд, Шухтерева

МПК: H02H 7/12

Метки: защиты, постоянного, реверсивного, тиристорного, электропривода

...противопараллельной схеме и подключенных к электродвигателюпостоянного тока и выводам для присоединения питающей сети, содержащееавтоматические выключатели, предназначенные для включения в цепи элек"тродвигателя и питающей сети, соединенные с выходом исполнительногоблока защиты, первый и второй датчики тока, предназначенные для включения в выходные цепи выпрямительныхгрупп, выполненные в виде проходных магнитных усилителей, потенциометры нагрузки, входы которых подключены к выходам датчиков тока, а выходы предназначены для подключенияКО Входам регулятОРа тока и узелмаксимальной токовой защиты, введены третйй датчик тока, выполненныйв виде проходного магнитного усили.теля с резистором нагрузки, герконовые реле максимальной и...

Номер патента: 1081773

Опубликовано: 23.03.1984

Авторы: Бенедиктов, Кленчева, Королев, Рейнгольд, Шухтерева

МПК: H02P 13/16

Метки: импульсно-фазового, преобразователем, тиристорным

...фазорегулятор14 (например, резистивно-емкостной мостового типа), резистивный делитель 15 на потенциометрах и резисторы 16.Работа устройства осуществляется следующим образом.фазорегулятор 1, представляющий собой магнитный мост, в котором сопротивление одного иэ плеч изменяется при подмагничивании его постоянным током, осуществляет сдвигфазы выходного напряжения относительно напряжения сети с помощью двухобмоток подмагничивания: управляющей обмотки 7 и дополнительной обмотки 8,предназначенной для выбора точки начальной фазировки управляющих импульсов.Выходное напряжение Фазорегулятора 1 подается на резистивный делитель 10 и на дифференциальный вход 9 усилителя-ограничителя 2, который усиливает это напряжение и превращает его в...

Номер патента: 687555

Опубликовано: 25.09.1979

Авторы: Бенедиктов, Бродский, Задерей, Земляков, Кленчева, Рейнгольд

МПК: H02P 13/16

Метки: импульсно-фазового, преобразователем, тиристорным

...8 смещения.Дискриминатор 2 выполнен в виде интегрального компаратора, параллельно дифференциальному входу 9 которого нодключен резистивный делитель 10, на выход 11 включена дифференцирующая КС-цепочка 2., а между дополнительным стробирующим входом 13 и средней точкой резистивного делителя 10 включен узел 4 блокировки управляющих импульсов.Фазорегулятор 1, представляющий собой магнитный мост, в котором сопротивление одного из плеч изменяется при подмагничивании его постоянным током, осуществляет сдвиг фазы выходного напряжения трансформ а тора- фа зов ра щателя 116 относительно напряжения питания 11 вх 5 с помощью двух обмоток подмагничивания: управляющей обмотки 7 и дополнительной обмотки 8 смещения, предназначенной лля выбора точки...

Номер патента: 570937

Опубликовано: 30.08.1977

Авторы: Кленчева, Пеньков, Сандеров

МПК: H01L 21/48

Метки: прессформа

...результату к изобретению,Целью изооретення является обеспечениевозможности замоноличивания микропровода в корпус полупроводникового прибора.1 оставленная цель достигается тем, чтопресс-форма выполнена с окнами в нижней и верхнеи формоооразующих пластинах для оазирования внутри пресс-формы разъемного вкладыша, имеющего на рабочих, плоскостях микропазы для закладывания в них микро- провода.Кроме того, на трех рабочих плоскостяхвкладыша выполнены параллельные совмещенные пазы, а на четвертой - наклонные пазы, угол наклона которых зависит от шага между выводами.На фиг. 1 схематически изображена предлагаемая пресс форма в разрезе; на фпг. 2 - вкладьцпп с пазами.11 ресс-форма состоит из основания 1 с базирующими элементами, пластин 2...

Номер патента: 513463

Опубликовано: 05.05.1976

Авторы: Кленчева, Рейнгольд, Скрипник

МПК: H02P 13/16

Метки: вентильным, импульсно-фазового, преобразователем, фазным

...угла регулирования фазового сдвигаи возможность суммирования на фазорегулягоре сигналов обратной связи по скорости двигателя или напряжению преобразова Цель изобрегенин - упросгигь сг управления элекгроприводом и повыс надежносгь рабогы тирисгорного пре вагеля,На фиг. 1 и 2 изображена схема лагаемого усгройсгва. Усгройсгво включаег в себя инду,емкостной фазорегулятор 1, сосгояш дроссельного магнитного усилителяденсагора 3 активной нагрузки 4, пикдр селя 5 для образования первичных импул сов, выпрямигельного мосга 6 и транзисторного усилителя 7.Питание фазорегулягора осуще ог двух источников перелэнного 0 Е и У , сдвинугых огносигель друга по фазе на 240 эл. гр.Для нереверсивного элекгропривода п угле начальной фазировки Ч 90 эл....

Номер патента: 504285

Опубликовано: 25.02.1976

Авторы: Беленький, Кленчева, Портной, Рейнгольд, Синицына, Ярцев

МПК: H02P 5/24

Метки: возбудитель, однофазный, реверсивный, тиристорный

...надежности, 1 Р Достигается она тем, что между последовательно включенными двумя парами тиристоров включен элемент индуктивности, а обмотка возбуждения генератора другим концом подключена к обшей точке второй 16 евры тиристоров и элемента индуктивности.На чертеже дана схема предлагаемого реверсивного тиристорного возбудителя.К двум клеммам источника переменного напряжения подключена последовательная цепь иэ двух пар тиристоров 1, 2 и 3, 4 со встречно-параллельным соединением и дросселя 5, включенного между двумя парами тиристоров, обмотка возбуждения 6 генератора подключена к клемма, источника переменного напряжения к общей точке соединения дросселя с тиристорами 1 и 2. Отпирающие импульсы систем 7 и 8 управления подаются нв тиристоры...
