Формирователь импульсов управления

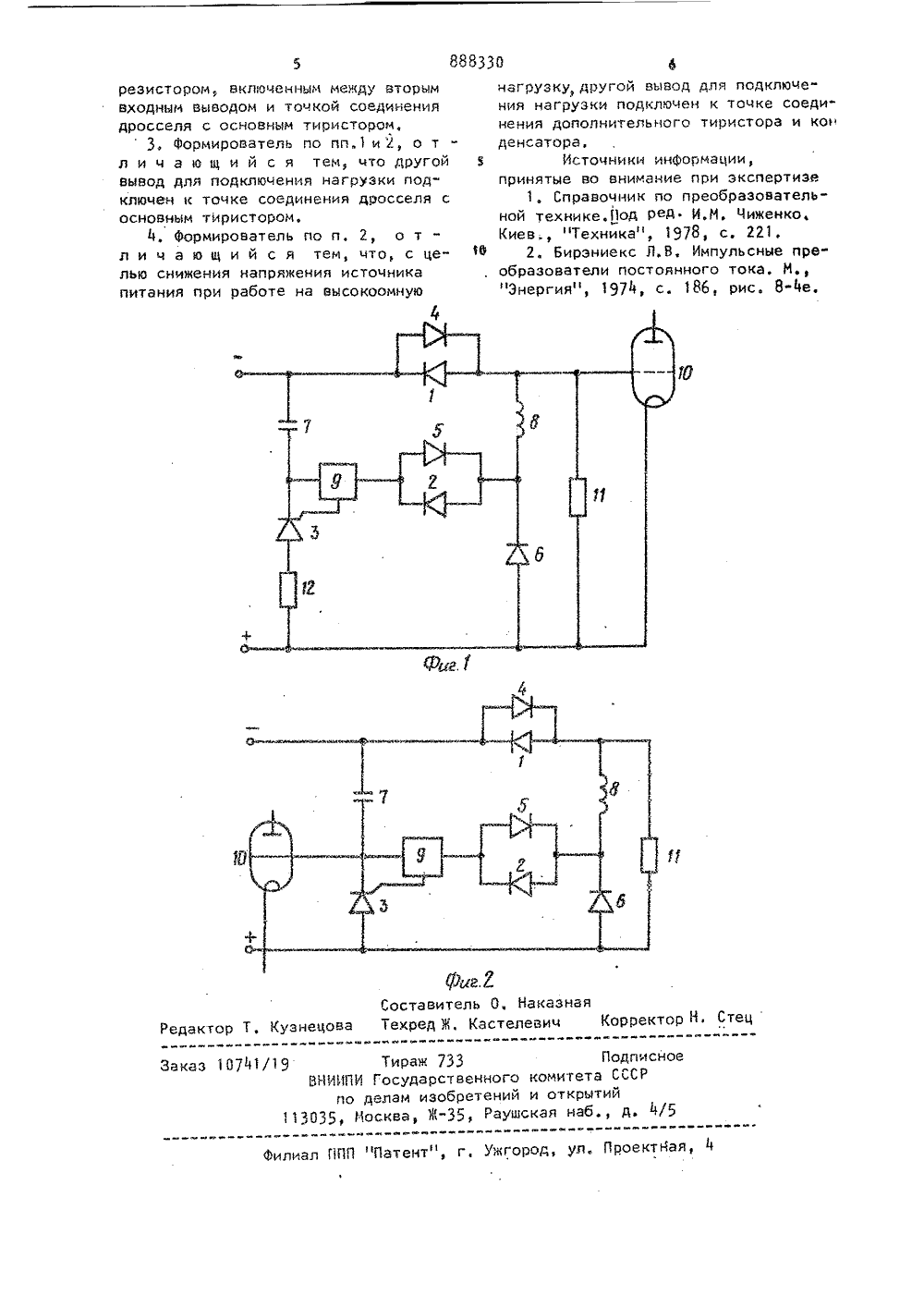

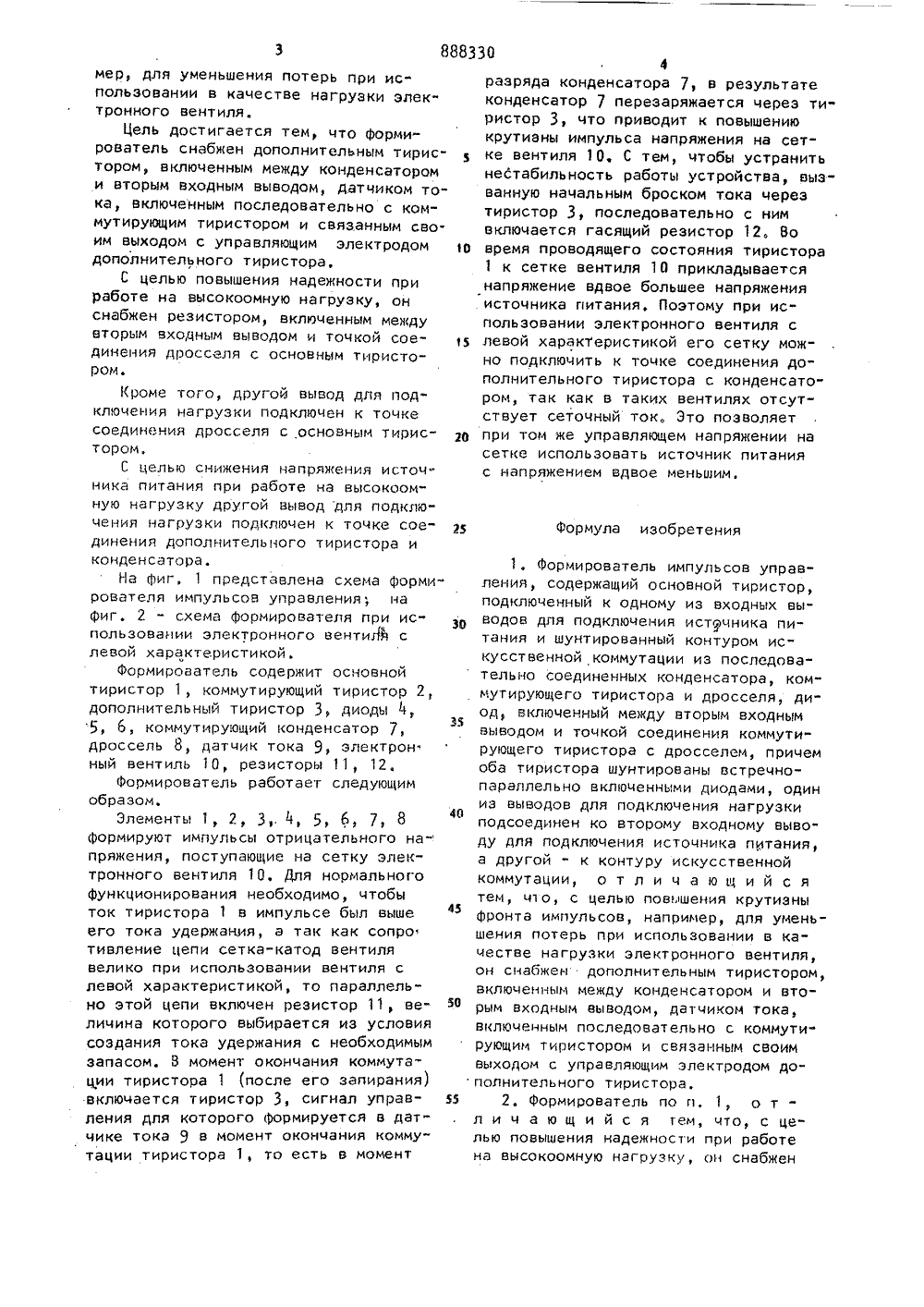

но делам нэооретеннй н открытнй(71) Заявитель Московское отделение Научно-исследовательскогоинститута постоянного тока(54) ФОРМИРОВА 1 ЕЛЬ ИМПУЛЬСОВ УПРАВЛЕНИЯ Изобретение относится к преобра",зовательной технике и может быть использовано в преобразовательных устройствах, построенных на электронныхвентилях,Известен формирователь импульсовуправления вентилями, содержащий источник питания, подключенный через основной тиристор к нагрузке, коммутирующий тиристор, подключенный черезоконденсатор к точке соединения источника питания с основным тиристорам Г 1,Эти устройства не обеспечивают необходимые параметры импульсов управления при их применении для управления электронными вентилями.Наиболее близким техническим реве"нием к изобретению является формирователь импульсов управления, содержащийосновной тиристор, подключенный к одному из входных выводов для подключения источника питания.и шунтированныйконтуром искусственной коммутации изпоследовательно соединенных конденсатора, коммутирующего тиристора и дрос"селя, диод, включенный между вторымвходным выводом и точкой соединениякоммутирующего тиристора с дросселем,причем оба тиристора шунтированывстречно-параллельно включенными диодами, один из выводов для подключениянагрузки подсоединен ко второму входному выводу для подключения источникапитания, а другой - к контуру искусственной коммутации 21.Недостатком устройствв, при использовании его для формирования управляю"щих импульсов электронного вентиля,является малая крутизна фронтов импульсов, что приводит к дополнительнымпотерям в вентиле, Кроме того, при использовании электронного вентиля слевой характеристикой ток основноготиристора может быть меньше тока удер"жания, в результате устройство оказывается неработоспособным,Целью изобретения является повышение крутизны фронтов импульсов, напри888330 Формула изобретенияполнительного тиристора,55 2, Формирователь по и, 1, о т " мер, для уменьшения потерь при использовании в качестве нагрузки элек"тронного вентиля.Цель достигается тем, цто Формирователь снабжен дополнительным тиристором, включенным между конденсатороми вторым входным выводом, датчиком тока, включенным последовательно с коммутирующим тиристором и связанным своим выходом с управляющим электродомдополнительного тиристора,С целью повышения надежности приработе на высокоомную нагрузку, онснабжен резистором, включенным междувторым входным выводом и точкой соединения дроссзля с основным тиристором.Кроме того, другой вывод для подключения нагрузки подклюцен к точкесоединения дросселя с основным тиристором,С целью снижения напряжения источника питания при работе на высокоомную нагрузку другой вывод для подклю"чения нагрузки подключен к точке соединения дополнительного тиристора иконденсатора.На Фиг, 1 представлена схема формирователя импульсов управления; нафиг. 2 - схема формирователя при использовании электронного вентиля слевой характеристикой.Формироаатель содержит основнойтиристор 1, коммутирующий тиристор 2,дополнительный тиристор 3, диоды ч35 6, коммутирующий конденсатор 7,дроссель 8, датчик тока 9 электронный вентиль 10, резисторы 11, 12,Формирователь работает следующимобразом,Элементы 1, 2, 35 6 7, 8Формируют импульсы отрицательного на-пряжения, поступающие на сетку электронного вентиля 10. Для нормальногоФункционирования необходимо, цтобыток тиристора 1 в импульсе был выше4его тока удержания а так как сопротивление цепи сетка-катод вентилявелико при использовании вентиля слевой характеристикой, то параллельно этой цепи включен резистор 11, величина которого выбирается из условиясоздания тока удержания с необходимымзапасом. В момент окончания коммутации тиристора 1 (после его запирания)включается тиристар 3, сигнал управления для которого Формируется в датчике тока 9 в момент окончания комму"тации тиристора 1, то есть в момент разряда конденсатора 7, в результатеконденсатор 7 перезаряжается через ти"ристор 3, что приводит к повышениюкрутизны импульса напряжения на сетке вентиля 10, С тем, чтобы устранитьнестабильность работы устройства, вызванную нацальным броском тока черезтиристор 3, последовательно с нимвключается гасящий резистор 12. Вовремя проводящего состояния тиристора1 к сетке вентиля 1 О прикладываетсянапряжение вдвое большее напряженияисточника питания, Поэтому при использовании электронного вентиля слевой характеристикой его сетку можно подключить к точке соединения дополнительного тиристора с конденсатором, так как в таких вентилях отсутствует сеточный ток, Это позволяетпри том же управляющем напряжении насетке использовать источник питанияс напряжением вдвое меньшим. Формирователь импульсов управления, содержащий Основной тирлстор, подклюценный к одному из входных выводов для подключения истуцника питания и шунтированный контуром искусственной коммутации из последовательно соединенных конденсатора, коммутирующего тиристора и дросселя, диод, включенный между вторым входным выводом и точкой соединения коммути" рующего тиристора с дросселем, причем оба тиристора шунтированы встречно- параллельно вклюценными диодами, один из выводов для подключения нагрузки подсоединен ко второму входному выводу для подключения источника питания а другой - к контуру искусственной коммутации, о т л и ц а ю щ и й с я тем, ч 1 о, с целью повышения крутизны Фронта импульсов, например, для уменьшения потерь при использовании в качестве нагрузки электронного вентиля,он снабжен дополнительным тиристором,вклюценным между конденсатором и вторым входным выводом, датчиком тока,вклюценным последовательно с коммутирующим тиристором и связанным своимвыходом с управляющим электродом дол и ч а ю щ и й с я тем, что, с целью повышения надежности при работе на высокоомную нагрузку, он снабженПодписноекомитета СССРи открытийкая наб д, ЦЯ ж 733арственногоизобретенийЯРаущ Заказ 10711/ Тир ВНИИПИ Госу по делам 13035, МоскваУжгород, ул. Проектная,лиал ППП "Патент резистором, включенным между вторымвходным выводом и тоцкой соединениядросселя с основным тиристором,3, Формирователь по пп,1 и 2, о тл и ч а ю щ и й с я тем, цто другойвывод для подключения нагрузки подключен к точке сосдинения дросселя сосновным тиристором,Формирователь по и, 2 о тл и ч а ю щ и й с я тем, цто, с целью снижения напряжения источникапитания при работе на высокоомную нагрузку, другои вывод для подключения нагрузки подключен к точке соединения дополнительного тиристора и конденсатора,Источники инФормации,принятые во внимание при зкспертизе1, Справочник по преобразовательной технике.Под ред И.М. Чиженко,Киев., "Техника", 1378, с, 221,2. Бирэниекс Л.В. Импульсные пре"образователи постоянного тока. И.,
