H02K — Электрические машины

Номер патента: 248823

Опубликовано: 01.01.1969

Авторы: Глозман, Полиновский, Яковлев

МПК: H02K 7/18, H02K 9/19

Метки: переменного, энергоблок

...3. Передача снабжена фланцем 4 для присоединения бесконтактного генератора 5 переменного тока. В задней крышке б передачи имеются канал 7 для подвода рабочей жидкости во внутренние полости генератора и канал 8 для отвода рабочей жидкости.Передача 3 присоединена к приводу 1 рессорой 9 и приводится во вращение с переменными входными оборотами. Выходной вал,передачи приводит во вращение с постояннымивыходными оборотами вал 10 генератора 5.Постоянные обороты выходного вала поддерживаются регулирующей аппаратурой 11 по 5 средством изменения передаточного отношенияпередачи 3.Подвод рабочей жидкости к энергоблокупроизводится через штуцер 12. Рабочая жидкость циркулирует во внутренней полости пе 1 О редачи, обеспечивая ее...

Номер патента: 248824

Опубликовано: 01.01.1969

Авторы: Ермаченко, Купри

МПК: H02K 19/36

Метки: бесщеточного, возбуждения, электрической

...втулке, несущей шихтованный пакет и вторичную обмотку трансформатора, При этом упрощается монтаж устройства и повышается надежность его работы,На четреже показано предлагаемое устройство,Первичная обмотка 1 броневого трансформатора прикреплена неподвижно к подшипниковому щиту или остову машины 2, а вторичная обмотка 3 размещена на вращающейся с ротором 4 втулке 5. Магнитопровод б набран из листов электротехнической стали. Между неподвижной и подвижной частями магнитопровода имеется кольцевой воздушный зазор.Вывод средней точки вторичной обмотки 3 трансформатора соединен с обмоткой возбуждения 7, а два других вывода 8 и 9 через 5 нажимное устройство 10 - с двумя полупроводниковыми вентилями 11 и 12, прикрепленными к токоведущей...

Номер патента: 248833

Опубликовано: 01.01.1969

Автор: Кронеберг

МПК: H02K 17/32

Метки: привод, электромеханический

...зубцов 8. Активная поверхность каждого сектора тихоходного ротора б, обращенная к быстроходному ротору б, выполняется гладкой. Ротор б может выполняться,по типу роторов ряда двигателей переменного тока: гистерезисного, ре 248833активного; асинхронного. Ротор Б имеет выходной конец вала 9 и вращается в подшипниках 10 - 12, ротор б - выходной конец вала 13 и вращается в подшипниках 11, 12 и 14. Конструкция в целом монтируется в корпусе 15.Конструкция двухпакетного двигателя отличается от описанной выше только конструкцией тихоходного ротора. Пакеты 1 б и 17 ротора разделены вдоль оси немагнитным слоем 18, а сектора пакетов расположены так, что против немагнитных промежутков пакета 1 б расположены центры секторов, пакета 17. Ротор 19...

Номер патента: 249455

Опубликовано: 01.01.1969

МПК: H02K 19/24, H02K 49/00

Метки: 249455

...прижимаетсния отво Электрическая 5 тушки от неподв женной соосно с ной муфтой сцеп ходным валом, о лью уменьшения О уст ановлен на ва торце укреплена часть, аксиально лом, причем в ка используется сисмашинажнойротор о,с возбуждением ка.кольцевой, располо. м и с электромагнит- ежду ротором и выааяся тем, что, с центов машины, ротор одшипниках и на его асть муфты, а вторая ашная, связана с валектромагнита муфты озбуждения машины. ления ь тличаюгабар лу в п одна чподвил честве э тема в Известны электрические машины с возбуждением от неподвижной кольцевой катушки, расположенной соосно с ротором и с электромагнитной муфтой сцепления между ротором и выходным валом.В предлагаемой машине осевой поток возбуждения, проходящий через...

Номер патента: 249457

Опубликовано: 01.01.1969

Авторы: Горбульский, Итониев

МПК: H02K 15/02

Метки: магнита, магнитоэлектрической, ротора, цилиндрического

...магнитном поле, а затем приливы удаляют.На чертеже изобрахкен магнит пки и термомагннтной обработки ический магнит типа звездочка,ваемый в ротор магнитоэлектричератора.Описываемый способ заключается в том, что цилиндрический магнит, отлитый с приливами 20 в зоне полюсов (радиальная длина прилива 3 - 4 мл), подвергается термомагнитной обработке в поле заданной формы и полярности. Благодаря приливам обеспечивается хорошая ориентация магнитных доменов в заданных 25 направлениях по всему цилиндрическому телу магнита, при этом появляюметрические, а доменные, добщеизвестные недост атки,линдрическим м агнитам,форме звездочки.После проведения термомагнитной обработки приливы сошлифовываются и цилиндрический по геометрической форме магнит...

Номер патента: 249458

Опубликовано: 01.01.1969

МПК: H02K 23/38

Метки: 249458

...обмотки выгнуты в противоположных направлениях, чтэ позволяет исключить пайку в головках, повысив тем 1 самым надежность обмотки, и снизить нагрев.На фиг, 1 представлен якорь, продольный разрез по узлу обмотки; на фиг. 2 - разрез по А - А узла обмотки; на фиг, 3 - схема соединения обмотки. 2Для создания замкнутого демпфирующего контура без пайки в головках головки нижней части обмотки, состоящей из нижнего слоя(см. фиг. 1) и верхнего слоя 2, и верхней части обмотки, состоящей из нижнего слоя 3 и 25 верхнего слоя 4, выгнуты в противоположных направлениях, что позволяет соединить с одной коллекторной пластиной 5 (см. фиг. 3) верхний слой 2 нижней части обмотки и нижний слой д верхней части обмотки, а со следующей коллекторной пластиной б...

Номер патента: 249459

Опубликовано: 01.01.1969

Авторы: Брезинский, Жило, Крыцы, Маца, Намитоков

МПК: H02K 15/12

Метки: блокирующее

...для 5 сигнализации правильной работы всех запирающих болгов и механическую передачу, связывающую болты с концевыми выключателями.Цель изобретения - повышение надежности 10 и упрощение конструкции. Это достигается тем, что в качестве механической передачи применена листовая пружина, в виде незамкнутого кольца, установленная между осью откидного болта и опорным сухарем, закреплен ным на котле.На одном из концов листовой пружины имеется концевой выключатель, а на другом - нажимной упор управления выключателем.На фиг, 1 изображен котел пропитки с бло кирующим устрсйством, общий вид; на фиг. 2 - - откидной болт с элементами блокировки; на фиг. 3 - сечение разъема котла по откидному болту; на фиг. 4 - сечение разъема котла по листовой...

Номер патента: 249460

Опубликовано: 01.01.1969

Авторы: Глидер, Градов, Карпман, Карташевский, Кильдишев, Коновалов, Рудницкий, Снивак, Станиславский, Токарев, Чигиринский

МПК: H02K 9/193

Метки: жидкостик, охлаждающей, подвода, полым

...к жестким элементам турбогенератора посредством опорных изоляторов, чем обеспечивается электрическая изоляция коллекторов от земли. Однако в ре зультате того, что указанный узел подвешен консольно к жестким элементам машины, в крупных электрических машинах высокого напряжения, например в турбогенераторах, когда жти элементы имеют большой вес и габари ты, надежность указанного узла может снизиться.Для повышения надежности и уменьшения габаритов, гидравлический элемент предлагаемого устройства жестко закреплен, например, 2 на корпусе машины и использован в качестве опоры для коллектора.Иа чертеже изображено предлагаемое устройство.Изолирующий изакреплен на жестк пример, на корпусе 2. К нему присоединяют коллектор 3 с одной стороны, а...

Номер патента: 250273

Опубликовано: 01.01.1969

Авторы: Больших, Котов

МПК: H02K 33/18

Метки: возбудитель, колебаний, электродинамический

...(магнитопровод 2 и катушка подмагничивания 8) обеспечивает в обоих воздушных зазорах б необходимую магнитную индукцию, причем магнитные силовые линии проходят оба воздушных зазора последовательно. Геометрические размеры воздушных зазоров одинаковы, следовательно, и магнитная индукция, создаваемая в них, одинакова. На столе-каркасе 4 имеются две секции б и 7 обмотки подвижной катушки с одинаковым числом витков, намотанные встречно и соединенные последовательно. Таким образом, направление тока в верхней секции б обмотки всегда противоположно направлению тока в нижней секции 7 обмотки. Усилия, развиваемые обеими секциями обмотки, равны по величание и совпадают по направлению где Р - усилие, развиваемое возбудителем, В - индукция...

Номер патента: 250274

Опубликовано: 01.01.1969

Авторы: Андреев, Атвнтнс, Куке, Лившиц

МПК: H02K 21/14

Метки: бесконтактный, регулируемый, синхронныйгенератор

...два дополнительных шестиполюсных магнитопровода 4 и 5, каждый из которых состоит из трехполюсной звездочки б и трехполюсного цилиндра 7, неподвижно зафиксированных относительно друг друга с помощью немагнитного кольца 8 и алюминиевой заливки (на чертеже не показана).Дополнительные магнитопроводы совместно с кольцевыми обмотками 9 и 10 постоянного тока,на статоре образуют биполярную ему возбуждения с внутризамкнутым м тным потоком.Обмотка 11 переменного тока сцеплена с потоками постоянного магнита и дополнительной биполярной системы возбуждения, величина и направление магнитного потока которой зависят от величины и направления тока обмоток возбуждения. Ток обмоток возбуждения предлагается регулировать таким образом, что при холостом...

Номер патента: 250284

Опубликовано: 01.01.1969

МПК: H02K 17/30, H02P 7/628

Метки: 250284

...начала и концы которых 10 соединены с одной стороны в общую точку, подключенную к положительному полюсу, а с другой стороны подключены к анодам тиристоров, соединенных своими катодами с отрицательным полюсом источника. 15На фиг. 1 представлена схема описываемого электродвигателя; на фиг. 2 - временная диаграмма подачи управляющих импульсов.На схеме приняты следующие обозначения: А,Б,В - первые ветви фаз обмотки,стато ра; АзБзВз - вторые ветви этих же фаз; 1 - б - тиристоры; С, - С, - коммутирующие емкости; 7 - 12 - диоды подпитки коммутирующих емкостей; Я, - 1 т 6 - сопротивления подпитки коммутирующих емкостей; 13 - источ ник звена постоянного тока; 14 - источник подпитки коммутирующих емкостей.Каждая фаза статора...

Номер патента: 250285

Опубликовано: 01.01.1969

Авторы: Москвитин, Трепутнев

МПК: H02K 41/06

Метки: волновой, гибкимротором, двигатель, электрический

...двигатели с гибким ротором, содержащие многофазный статор и ротор, выполненный в виде двух коаксиальных цилиндров - тонкостенного внешнего, связанного с выходным валом, и внутреннего, служащего магнитопроводом.В предложенном двигателе с целью уменьшения инерции путем исключения механической связи между цилиндрами в зазоре между ними, помещены ферромагнитные пласти ны, прижимающие тонкостенный цилиндр к окружности расточки статора в точках максимальной индукции.На чертеже схематично показан описываемый двигатель, поперечный разрез.15Ротор двигателя выполнен из внутреннего цилиндра 1 из листовой динамной стали и внешнего тонкостенного цилиндра 2. Кольцевое пространство между цилиндрами заполнено ферромагнитными пластинами 3 из динам ной...

Номер патента: 250286

Опубликовано: 01.01.1969

Авторы: Горин, Новиков, Сенаторов, Страмнов

МПК: H02K 29/12

Метки: бесщеточной, вентильный, возбуждения, системой, электродвигатель

...обеепечивающая при вращении ротора переменный воздушный зазОр поочередного под каждым из стерженей неподвижной части магнитопровода, что превращает эти стержни с расположенными на них обмотками в дроосельные дагчики положения ротора. Конструкция магнигопровода, обусловливающая,изменение воздушного зазора, определяется необходимой формой получаемого сигнала, С целью каждой катушки трансформаторно связаны выходные обмотки 14 - 1 б датчика положения ротора.ТрансформатОр возбуждения работает следующим образом.При включении:в работу по первичной обмотке трансформатора протекает переменный ток возбуждения, создающий в магнитопроводе магнитный поток. Индуктируемый при этом во вторичной обмотке трансформатора переменный ток через выпрямитель...

Номер патента: 250289

Опубликовано: 01.01.1969

Автор: Аарон

МПК: H02J 3/26, H02K 47/18

Метки: 250289

...встречно-параллельно включенных в генераторную фазу тиристоров, управляемых экстремальным регулятором, изменяющим их угол отпирания при изменениях напряжений.15Блок-схема описываемого устройства представлена на чертеже.Устройство содержит статорную обмотку преобразователя с фазами 1 - 3, ротор 4, встречно-,параллельно включенные управляе мые вентили б и б, фильтр 7, датчик асимметрии 8 и экстремальный регулятор 9, Фаза 3 является генер аторной.Отпирание вентилей 5 и б производится с задержкой по,отношению к напряжению гене раторной фазы так, чтобы симметрия выходных (на нагрузке) линейных напряжений была максимальна для значений однофазного питающего напряжения и трехфазной нагрузки, имеющих место в данный момент. Фильтр 3,твнтно...

Номер патента: 251067

Опубликовано: 01.01.1969

Авторы: Воробьев, Глидер, Градов, Данилевич, Каплунов, Карпман, Карташевский, Кильдишев, Коновалов, Линецкий, Спивак, Чигиринский

МПК: H02K 1/16

Метки: статор, электрической

...кольцом, наво дятся вихревые токи, создающие противодействующую магнитодвижущую силу. Таким образом, значительно затрудняется проникновение потока рассеяния в зубцовую зону. 15 На фиг. 1 изображен продольный разрезстатора турбогенератора в зоне лобовых частей; на фиг, 2 - вид с торца на предлагаемый экран; на фиг. 3 - экран с разделенной на два отдельных кольца короткозамыкающей частью 20 в зоне спинки; на фиг. 4 - экран, установленный на фланец; на фиг. 5 - экран, установленный на фланце и в зоне зубцов приближенный к торцу сердечника; на фиг. б - экран, в котором между зубцами экрана и стержнями об мотки проложен слой феррита.Статор электрической машины, напримертурбогенератора, состоит из корпуса 1, сердечника 2, обмотки 3...

Номер патента: 251068

Опубликовано: 01.01.1969

Авторы: Витенберг, Глазунов, Зечихин, Поспелов, Сагаловский

МПК: H02K 49/04

Метки: бесконтактная, муфта, электромагнитная

...совместно с обращенными к ним поверхностями якоря вентиляционные каналы. В обмотке возбуждения выполнены аксиальные вентиляционные каналы. тор, и выходного вала 7, на котором укреплен якорь.Якорь 1 представляет собой два полых цилиндра, между которыми расположен цилиндрический индуктор с двумя рядами зубцов, расположенных один на наружной, а другой на внутренней поверхности цилиндра индуктора, При вращении индуктора относительно якоря, изготовленного из сплошного ферро магнитного материала, в якоре пндуктируются вихревые токи, в результате взаимодействия которых с потоком индуктора создается электромагнитный вращающий момент. При большой глубине регулирования скорости, 15 т. е. при больших скольжениях, потери в якоре муфты прямо...

Номер патента: 251069

Опубликовано: 01.01.1969

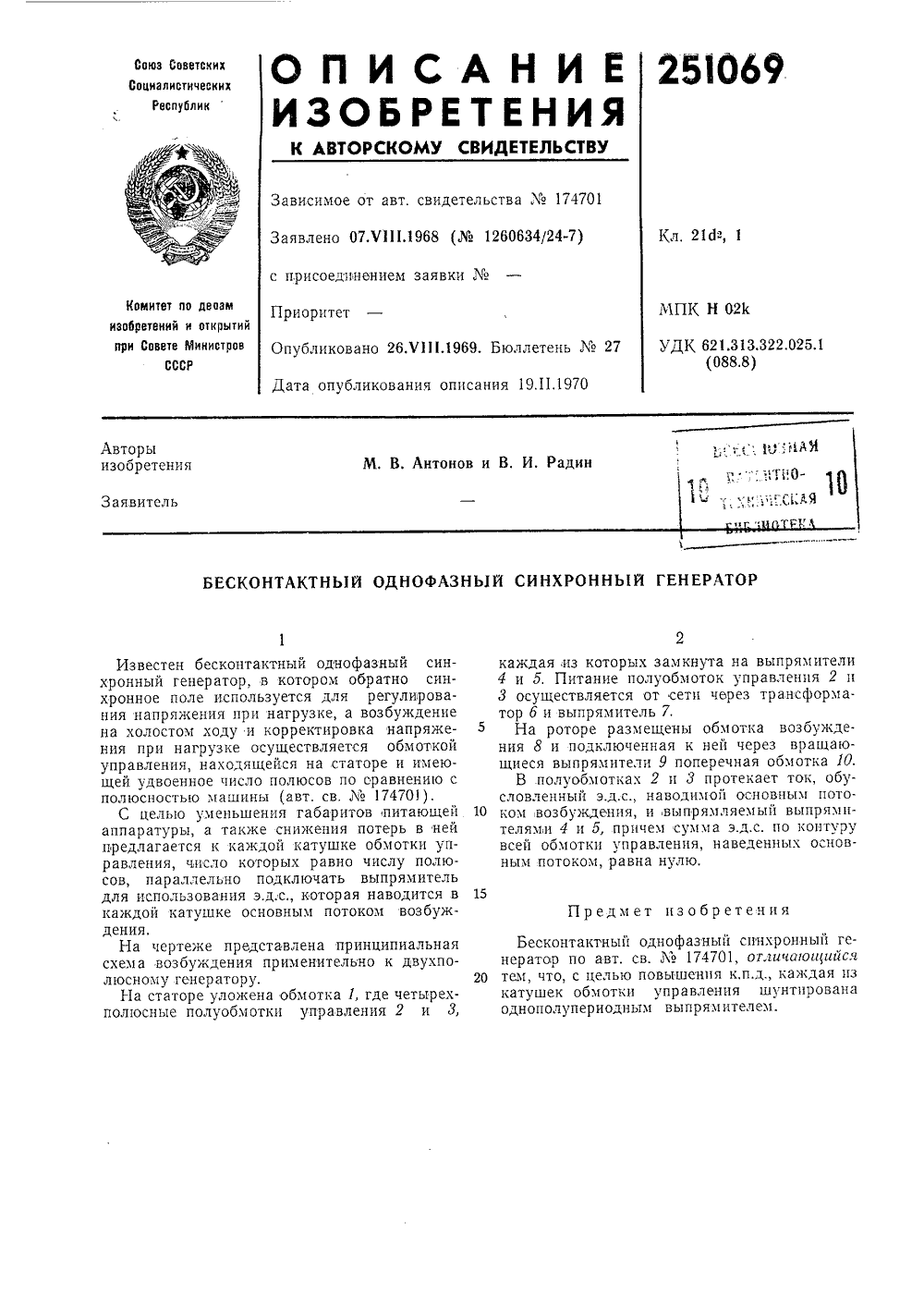

МПК: H02K 19/26

Метки: 251069

...нуПредмет изобретения азньш синхронный ге, от,шчаюсцайся ения к,п.д., каждая пз авления шунтирована прям ителем. Бесконтактный однофнератор по авт, св.20 тем, что, с целью повышкатушек обмотки упроднополупериодным вь инципиальная ьно к двухпопредставленаения применитатору.ложен аобмотк На чертежесхема возбуждлюсному генерНа статоре уполосные пол обмотк и упра 1, где четырехления 2 и 3,Известен бесконтактный однофазный синхронный генератор, в котором обратно синхронное поле используется для регулирования напряжения при нагрузке, а возбуждение на холостом ходу и корректировка напряжения при нагрузке осуществляется обмоткой управления, находящейся на статоре и имеющей удвоенное число полюсов по сравнению с полюсностью машины (авт....

Номер патента: 251070

Опубликовано: 01.01.1969

Авторы: Алиевский, Бертинов, Головкин, Миронов

МПК: H02K 3/02, H02K 55/00

Метки: возбуждения, обмоткой, расположеннб1ми, ротором, сверхпроводящей, электрическая

...к увеличению выходного напряжения или к снижению веса и габаритов машины.Это достигается тем, что ротор, расположенный в криостате, выполнен в виде цилиндра со стенками, составленными из чередующихся элементов из сверхпроводящего и обычного материалов, разделенных ребрами из сверхпроводящего материала, число которых равно числу полюсов. По торцам цилиндра укреплены дискообразные, пластины из сверхпроводящего материала, имеющие прорези напротив сверхпроводящих элементов цилиндра, Сверхпроводящая обмотка возбуждения расположена соо:но ротору, обмотка переменного тока расположена снаружи крпостата концентрично с ротором.На чертеже изображена электрическая машина с двумя парами полюсов.Поток, создаваемый обмоткой возбуждения1,...

Номер патента: 251071

Опубликовано: 01.01.1969

Авторы: Сурин, Цырлин

МПК: H02K 19/22

Метки: синхронная

...20 ная машина сотором, числа пе, отличаютсяя тем, что, с ця и повышений из полюсовставляющими пделения роторасоотношением: явнополюснымп стаолюсов которых ценесколько раз, отелью улучшения исвыходной м ощностатора выполнен с о ширине полтора , число которых опс Изобретение относится к синхронным машинам с явноплюсным стагором,преимущественно малой мощности, используемыхнапример, в качестве тахогенераторов, датчиков частоты ит.и.В указанных синхронных машинах с целью уменьшения их размеров и упрощения конструкции применяются явнополюсные статоры, у которых число полюсов статора Р,в не. сколько раз меньше числа полюсов ротора Рр, где Р, и Р - целые четные числа; при этом полюс статора по ширине охватывает целое нечетное число полюсов...

Номер патента: 251072

Опубликовано: 01.01.1969

МПК: H02K 19/36, H02P 9/10

Метки: библиотека10н, кучерук, техническая

...напряжения которого осуществляется расположенными на нем обмотками подмагничивания, включенными одна последовательно, а другая параллельно нагрузке и создающими м.д.с. отрицательной и положительной обратных связей. Такие генераторы имеют прямо пропорциональную линейную зависимость напряжения от скорости вращения и значительный уход напряжения от изменения температуры нагрева.Для повышения стабильности напряжения при изменении скорости вращения и температуры нагрева,в цепь подмагничивающей обмотки, включенной последовательно с нагрузкой и создающей мд.с. отрицательной обратной связи, включен стабилитрон. Шунтовая обмотка подмагничивания 3 находится под разностью напряжения между напряжением на нагрузке 5 и падением напряжения на...

Номер патента: 251081

Опубликовано: 01.01.1969

Автор: Москвитин

МПК: H02K 41/06

Метки: двигатель, катящимся, ротором, электрический

...двигателя,то в силу магнитного притяжения группа шайб 1 прцтянется к одной стороне расточки статора, а группа шайб 2 - к противоположной стороне (такое положение соответствует30 максимуму магнитной проводимости и явля 251081ется устойчивым для этои системы), При вращении магнитного поля статора точки касания шайб 1 и 2 со статором перебегают по окружности расточкп статора синхронно с полем, оставаясь все время диаметрально-,противоположными. В силу этого динамические усилия, возникающие от качания шайб 1 и 2, будут сбалансированы, и работа двигателя не будет сопровождаться вибрациями. Качание шайб 1 и 2 вызовет медленное вращение ротора, как и у обычного двигателя с катящимся ротором, Такой двигатель по принципу работы будет двухполюсным...

Номер патента: 251090

Опубликовано: 01.01.1969

Авторы: Благой, Григорьев, Курышев, Плохих, Тчесная

МПК: H01F 41/06, H02K 15/04

Метки: катуше1, металлический, намотки, шаблон

...в щеках шаблона, который является при этом магнитопроводом.Это позволяет контролировать витковые замыкания при намотке крупногабаритных катушек на металлической оправке и исключает экранирующее воздействие оправки,На чертеже изображен предлагаемый металлический шаблон в разрезе.Он состоит из оправки 1, заключенной между щеками 2 и 3. В одной из щек, например 2, вмонтирована катушка 4 импульсного генератора контролирующего устройства (на чертеже не показано), а в щеке 3 - обмотка 5 датчика контролирующего устройства. В случае возникновения короткозамкнутого витка на наматываемой катушке 6, находящейся на оправке 1 шаблона, между катушкой импульсного генератора и обмоткой датчика контролирующего устройства резко изменится...

Номер патента: 251660

Опубликовано: 01.01.1969

Автор: Кронеберг

МПК: H02K 1/24, H02K 19/22

Метки: бесконтактный, генератор, синхронный

...на плоскость; на фиг. 2 - форма кривой э.д.с. проводников и витка с диаметраль ным шагом; на фиг, 3 показана зависимость клирфактора К от соотношения индукций широкого и узкого полюсов.Когтеобразная полюсная система состоит из широких полюсов 1, контуры активных по верхностей которых (заштрихованный участок), соответствующие расточке якоря, представляют собой основания синусоид с периодом, равным двум полюсным делениям, и узких полюсов 2, контуры активных поверх Э.д.с, имеет форму симметричноц лом кривой, составленной из отрезков спи одинакового периода и разных (в общем чае) амплитуд (см, фиг. 2), которая н держит четных гармоник.Для практикп важен случай, когда н нальная э.д.с. соответствует равенству и ций В,= В, номинального режима ш...

Номер патента: 251671

Опубликовано: 01.01.1969

Авторы: Ананьев, Фокин, Фокйн

МПК: H02K 29/08

Метки: статический, умножитель, частоты

...удвоенной частоты, что и нагрузка 13 на выходе статического умцожцтеля цз неуправляемых полупроводниковых вентилеи.Одинаковая частота напряжений ца выход ных элементах 12 и 13 умножителя частотыпозволяет объединить цх в одном общем приемнике:а) двухфазном управляемом асинхронномдвигателе (в этом случае элементы 12 и 13 2 б представляют собой обмотки управления ивозбуждения);б) однофазном асинхронном двигателе цлцдругом однофазном приемнике, к питающему напряжению удвоенной частоты которого 30 предъявляется требование плавного бескоц251671 Предмет изобретения Составитель Л. Борисова Редактор В. В. Фельдман Техред Т. П. Курилко Корректор В. И. ЖолудевйЗаказ 29/16 Тираж 480ЦНИИПИ Комитета по делам изобретений и открытМосква Ж, Раушская...

Номер патента: 251673

Опубликовано: 01.01.1969

Авторы: Анненков, Кафтанатий, Куракин, Ткачев

МПК: H02K 1/28, H02K 19/02

Метки: редукторный, синхронный, электродвигатель

...шпонки 3, находящейся в пазу 4, и плоских пружин 5 и б, расположенных в месте соединения вала с пакетом ротора,При неподвижном состоянии ротора двига теля ось шпоночного паза пакета ротора 1 совпадает с осью шпонки 3, что достигается упругими силами двух плоских пружин 5 и б, В начальный момент пуска под действием вращающегося момента пакет ротора 1. пре одолевает силу упругости одной из пружин 5 и имеет возможность свободного углового перемещения относительно еще неподвижного вала в пределах, определяемых стрелой прогиба пружины 5. Передача вращающего момента с пакета ротора 1 на вал 2 двигателя происходит только после проворота на холостом ходу пакета ротора 1 относительно вала 2. При устранении вращающего момента пакет ротора 1 под...

Номер патента: 251674

Опубликовано: 01.01.1969

Автор: Пархоменко

МПК: H02K 29/08

Метки: самозапускающийся, синхронный, электродвигатель

...отпирающий сигнал на управляющем электроде тиристора 2, и этот тиристор закрывается при изменении полярности напряжения в фазе А. Сигналом с чувствительного элемента б открывается тиристор 3 и по фазе В начинает протекать выпрямленный ток, создающий НС статора. Возросший момент вызывает дальнейший поворот ротора и т, д, Таким образом, пуск и разгон двигателя происходит подобно обычному вентильному двигателю,Скорость вращения ротора увеличивается до тех пор, пока частота управляющих сигналов с датчика положения не станет равной частоте тока в сети. При этом частота тока в обмотке будет также равна частоте тока сети.Дальнейшее повышение частоты тока в обмотке происходить не будет, так как открытое состояние тиристора будет...

Номер патента: 251686

Опубликовано: 01.01.1969

Авторы: Вакс, Центральный

МПК: H02K 47/22

Метки: библиотека

...а статоры снабжены механизмами поворота относительно оси роторов.Такое выполнение устройства позволяет приблизить форму генерируемых колебаний к синусоиде и повысить точность установки начальной фазы.Схема устройства представлена на чертеже.Устройство состоиг из роторов 1, 2; статоров 3, 4; вала 5; электродвигателя б; редуктора 7; магнитопроводов статоров, образованных ярмом 8, сердечником 9 и обмоткой 10, нагруженной потенциометром 11; кронштейча 12; червячной шестерни 13; червяка 14; рукоятки 15; стрелки 1 б и шкалы 17. Частоты напряжений первого и второго генераторов пропорциональны числам полюсов роторов 1, 2.5 Абсолютные величины частот изменяются путем регулировки скорости вращения электродвигателя б.Амплитуды выходных...

Номер патента: 252451

Опубликовано: 01.01.1969

Авторы: Ивоботенко, Лодочников, Палий

МПК: H02K 37/04

Метки: двигатель, однофазный, шаговый

...однофазные шаговые двигатели с зубчатым ферромагнитным ротором и статором с тремя зубчатыми полюсами, между которыми расположены два постоянных магнита и катушка, а зубцы на полюсе, заклю ченном между постоянными магнитами, имеют вдвое меньшии шаг, чем у остальных полюсов. Основным условием работы таких двигателей является изменение полярности поля.В предлагаемом двигателе на полюсе с меньшим зубцовым шагом выполнены дополнительные зубцы, шаг которых равен шагу зубцов на остальных полюсах, а фаза совпадает с фазой одного из них.Такое выполнение двигателя позволяет упростить управляющее устройство путем обеспечения возможности управления однополярными импульсами постоянного тока.На чертеже представлен описываемый двигатель, поперечный...

Номер патента: 252452

Опубликовано: 01.01.1969

Авторы: Лурье, Пинский, Суханов

МПК: H02K 1/20

Метки: патентноа

...того, охладительные элементы укреплены на сердечнике посредством скоб, изготовленных из упругого материала.На чертеже представлен описываемый статор. 25На наружной поверхности сердечника 1 статора размещены охладительные элементы 2, выполненные в виде сегментов с установленными полыми змеевиками, по которым циркулирует жидкость, Сегменты выполнены пз 30 теплопроводното материала и соединены между собой гибкими изоляционными шлангами д. Охлаждающие элементы плотно прижимаются к сердечнику прижимными скобками 4, которые крепятся болтами 5 к массивным ласточкиным клиньям б, Скобы обеспечивают устойчивый тепловой контакт при наличии вибраций и деформаций сердечника статора. При необходимости они могут крепиться к горизонтальным полкам...

Номер патента: 253217

Опубликовано: 01.01.1969

Авторы: Дубенский, Коль, Московский, Ордена

МПК: H02K 29/06

Метки: бесконтактный, двигатель, постоянного

...последовательно включенные тахометрическое устройство 8 и емкость 9. Параллельно емкости 9 включено сопротивление 10, а параллельно тахометрическому устройству 8 включен стабилитрон 11,К базовой цепи триода 7 подключены последовательно с источником смещения сопротивление 12, последовательно со вторичной обмоткой датчика 13 положения диод 14 и сглаживающий конденсатор 15.Двигатель работает следующим образом. При поступлении сигнала управления со вторичной обмотки датчика 13 положения открывается триод 7, и напряжение питания (если пренебречь падением на триоде 7 и внутренним сопротивлением тахометрического устройства 8) полностью будет приложено к сопротивлению б, и потенциал точки а будет равным потенциалу точки Ь.Емкость 9...
