Гулякин

Номер патента: 1003556

Опубликовано: 27.01.2000

Авторы: Брандман, Васева, Вяткин, Гулякин, Мушков, Путина, Шишкин

МПК: C22B 26/22, C22B 34/12

Метки: магния, рафинирования

Устройство для рафинирования магния, содержащее реторту с крышкой, заливочную и выборочную трубы и трубу для подачи тетрахлорида титана, отличающееся тем, что, с целью повышения производительности устройства путем исключения зарастания титановой губкой трубы для подачи тетрахлорида титана, оно снабжено трубой с перфорированным насадком для подачи инертного газа, установленной коаксиально с трубой для подачи тетрахлорида титана и заглубленной на 0,8 - 0,9 высоты реторты.

Номер патента: 678882

Опубликовано: 27.01.2000

Авторы: Абрамов, Гулякин, Зеленков, Мальцев, Мельников, Снежко, Углицких

МПК: C22B 34/00, C22B 5/04

Метки: металлов, тугоплавких

Способ получения тугоплавких металлов, включающий алюмотермическое восстановление их хлоридов в расплаве хлоридов щелочных и щелочноземельных металлов с отгонкой хлорида алюминия и гидрометаллургическую обработку полученного продукта, отличающийся тем, что, с целью повышения производительности процесса и качества продукта, процесс ведут в расплаве, содержащем 50 - 70% хлорида бария, а восстановитель подают на поверхность расплава.

Номер патента: 886509

Опубликовано: 27.01.2000

Авторы: Брандман, Вяткин, Гогин, Гулякин, Кабаков, Логинов, Мушков, Путин, Путина, Титаренко, Чутков, Шалапугин

МПК: C22B 26/22

Метки: аппарат, магния

Аппарат для очистки магния четыреххлористым титаном, содержащий цилиндрическую реторту с крышкой и устройством для перемешивания, отличающийся тем, что, с целью повышения производительности и уменьшения расхода четыреххлористого титана, устройство для перемешивания выполнено в виде газодинамического устройства с вытеснительной камерой, заглубленной в реторту на 0,8 - 0,9 ее высоты, с отношением площади выходного отверстия камеры к ее поперечному сечению 0,6 - 0,8, отношение диаметра реторты к ее высоте составляет 0,5 - 0,6, а к диаметру вытеснительной камеры - 7 - 9.

Номер патента: 884309

Опубликовано: 27.01.2000

Авторы: Брандман, Васева, Вяткин, Гулякин, Кабаков, Логинов, Путина, Чибисова

МПК: C22B 26/22, C22B 9/00

Метки: металлов, расплавленных

1. Способ очистки расплавленных металлов перемешиванием газодинамическим насосом с подачей в трубу насоса рабочего газа под давлением, отличающийся тем, что, с целью возможности рафинирования магния, в трубу насоса на поверхности магния загружают соль при отношении ее к металлу в трубе 1 : (3 - 5) по высоте.2. Способ по п.1, отличающийся тем, что загружаемая соль имеет плотность меньше плотности магния при температуре процесса очистки.

Номер патента: 1832735

Опубликовано: 20.08.1996

Авторы: Андреев, Байбаков, Бокман, Бондарев, Вохмянин, Гулякин, Гуревич, Долженков, Лаукарт, Рымкевич, Семенков, Скородумов

МПК: C22B 34/12, C22B 34/22

Метки: ванадия, окситрихлорида, тетрахлорида, титана, чистых

Способ получения чистых тетрахлорида титана и окситрихлорида ванадия, включающий хлорирование титан- и ванадийсодержащего сырья, конденсацию парогазовой смеси продуктов хлорирования и выделение из нее ванадиевого концентрата, выделение чистого окситрихлорида ванадия из ванадиевого концентрата, очистку от ванадия низшими хлоридами титана продукта, оставшегося после выделения ванадиевого концентрата из смеси продуктов хлорирования, ректификационную отгонку очищенного тетрахлорида титана и хлорирование кубового остатка от указанной отгонки совместно с сырьем, отличающийся тем, что, с целью повышения степени извлечения титана и ванадия и снижения себестоимости обоих продуктов, выделение ванадиевого концентрата из смеси продуктов хлорирования...

Номер патента: 664003

Опубликовано: 20.05.1996

Авторы: Андреев, Брандман, Вяткин, Гулякин, Мушков, Павлова, Путин, Путина, Снежко, Титаренко

МПК: C22B 26/22, F27B 17/00

Метки: магния, печь, рафинирования

Печь для рафинирования магния с солевым обогревом, выполненная в виде закрытой сводом футерованной ванны, в кладку которой вмонтированы электроды, и имеющей защитную камеру с патрубком для заливки и выборки металла, отличающаяся тем, что, с целью сокращения расхода электроэнергии, электроды в кладке печи расположены вдоль ее боковых стен с выводом токоввода под сводом печи на расстоянии от подины, равном 1/6 1/7 высоты ванны, а между сводом и токовводом печь имеет тепловой компенсатор в виде огнеупорной засыпки.

Номер патента: 2003176

Опубликовано: 15.11.1993

Авторы: Воробьев, Грибок, Гулякин, Давлетшин, Косарев

МПК: G08B 13/00

Метки: кодовое, охранное

...соответственно кобщей шине замка и ключа.Элемент сравнения 25 может быть выполнен разными методами, напримео, в виде элемента И, входам которого черезкроссировку подключаются либо прямые,либо инверсные выходы каждого разрядасчетчика 24. Остальные элементы, входящие в состав охранного кодового устройства, являются стандартными.Устройство работает следующим образом, По выходным импульсам генераторасинхронизации 1 (частотой 10-50 Гц) блоксинхронизации 2 формирует на трехсвоих выходах последовательности управляющих сигналов: тактовые, синхронизирующие, стробирующие. Они обозначены на фиг, 2 как 2,1, 2.2, 2.3,Продолжительность тактового импульса 30-50 мс, пауза между ними 10-30 мс. При единичном тактовом импульсе формируется стробирующий...

Номер патента: 2003056

Опубликовано: 15.11.1993

Автор: Гулякин

МПК: G01G 1/00

Метки: весовой, снегомер

...первоначальный (заводской) допуск и может быть одинаковым как для нуля весовой шкалы. так и для всех ее контрольных точек. При этом, если равновесие пустого цилиндра 19 устанавливается при делении, отличающемся от нулевого более допуска, а нижнее ребро 2 (нулевой индекс) рейки 3 при двух-трехкратной поверке занимает разные положения относительно указателя 4 в момент совпадения черты на скошенном крае выреза 36 в уравновешивающем грузе 13 с нулем весовой шкалы, т.е, с наклонном выше и ниже указателя 4, то снегомер бракуют иэ-за большого трения; аналогично - при поверке на контрольных точках шкалы с применением гирь весом от 150 до 1500 г, На если с повышением допуска нижнее ребро 2 в части длинного плеча рейки 3 постоянно...

Номер патента: 1737713

Опубликовано: 30.05.1992

Авторы: Гулякин, Гулякина, Зенкович

МПК: H03K 5/153

Метки: временных, положений, сигналов

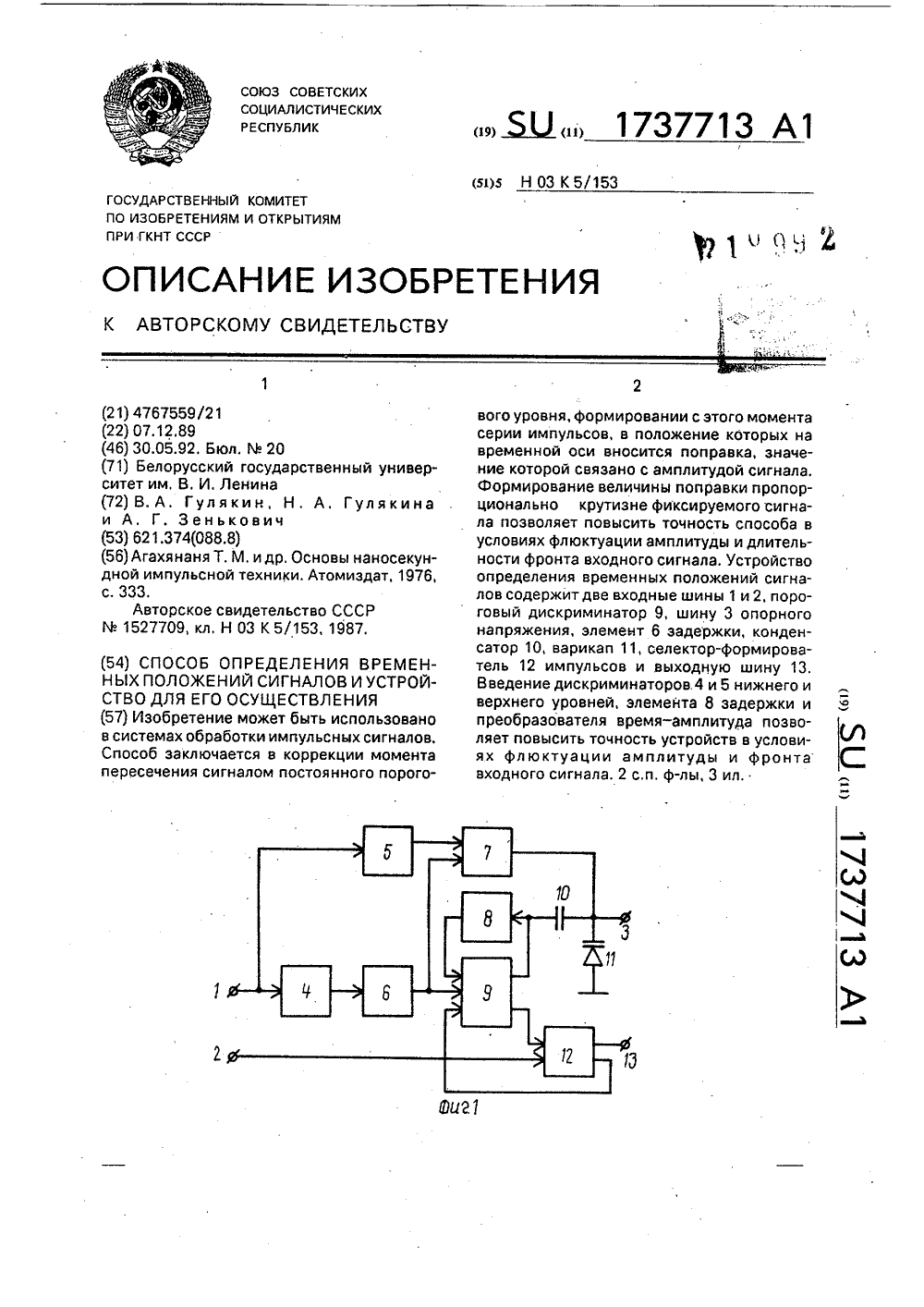

...сигналы 15 и 16 стандартной формы в моментвремени Л, Л (фиг. 2). Длина элемента 6 задержки гз 1 выбирается из расчета Л+ тз 1Ь таким обра 1зом, чтобы запуск ПВА 7 осуществлялся сигналом с выхода ДВУ 5, а прекращался по задержанному сигналу с выхода ДНУ 4 (18), В результате на выходе преобразователя время - амплитуда 7 формируется напряжение, пропорциональное значению крутизны фиксируемых сигналов. Задержанный сигнал с выхода ДНУ 4 дополнительно подается на вход порогового дискриминатора 9, с помощью которого за счет поступления с его выхода импульсов стандартной формы на его же вход через элемент 8 задержки формируется. последовательность рециркулирующих импульсов, которая прекращается по сигналу 20 с выхода СФИ 12,...

Номер патента: 1710591

Опубликовано: 07.02.1992

Авторы: Абрамов, Вихлевщук, Вяткин, Гулякин, Зигало, Матузко, Мушков, Павленко, Рудницкий, Яценко

МПК: C22C 35/00

Метки: железоуглеродистых, материал, расплавов

...сплав (химический анализ отобранных проб показывает, что содержание магния 50 мас.о ,30 алюминия 50.мас.) дробят на молотковойдробилке, а затем отсеивают пыль фракции0,1 мм на инерционном грохоте,Затем расчетное количество губчатоготитана ТГ-ТВ (526 кг) крупностью 0,10-20 мм35 смешивают с порошком сплава крупностью0,1-20 мм (вес 500 кг) и загружают в бункердозатор брикет-пресса, В результате прессования получены прочные брикетыдиаметром 190 мм и высотой 90-100 мм,40 масса брикетов 5 ф. 0,5 кг, Химический анализ отобранных проб материала показывает, что содержание титана 50 мас, ф, сплава(50 Мд и 5 Щ А 1) 50 мас. ,По описанной технологии готовят мате 45 риалы, в которых сплавы содержат, мас,-",ь:магний 30,1-70,0; алюминий 70,0 - 30,1....

Номер патента: 1702245

Опубликовано: 30.12.1991

Авторы: Гулякин, Коньков, Шишкин, Шушкевич

МПК: G01N 3/58

Метки: износа, инструмента

...индикатор 9, в качестве которого использован светодиод. Распределитель импульсов 15, состоящий из последовательно соединенных генератора, счетчик импульсов и двоичного дешифратора.5 10 15 20 25 30 35 40 45 50 55 представляет собой цикличный синхронизатор, обеспечивающий последовательность прохождения и обработки информации, соединен своими выходами с управляющими тактовыми входами АЦП 3, второй схемой 10 вычитания второго компаратора 13, первой схемой 6 вычитания первого компаратора 1.Устройство работает следующим образом.На втором регистре 14 порога устанавливается числовой эквивалент величины Л 1. Физический смысл величины Ь 1 состоит в том, что это минимальная величина разности-иежду двумя соседними значениями как эталонного, так...

Номер патента: 1702008

Опубликовано: 30.12.1991

Авторы: Гулякин, Киселев, Никитин, Пушкарев, Шушкевич

МПК: F16F 9/04

Метки: виброизолирующая, опора

...э. Ог ной когьцпвой плас ины 4и н;вмоупругий элемент 3 происходит увеличение эффективной площади (площади,всспринимающей нагрузку) виброопорыКари .а приращения эффектив ой площади ЛЯ под дг.йствием силы Р представлена1 а фиг 3,Нэ фиг.3 А ограничена окоужностямиОо и Оз (точкч окружности диаметра Оз являются пограничными точками площадиконтакта опорной кольцевой пластины ипневмоупругого элемента), так как при малых значениях аоп некруглостью Оз можо пренебре 1 ь, При увеличении,ффект 1 лвной площади виброопоры увели,ивается ее несущая способность и, такимг бразом, происходит компенсация дисба,гнснол силы Р и стабилизация дополнит. льного опорного элемента 2 в наклонномгпстпянии.гаким образом, задачу авторегулировки - сохранения...

Номер патента: 1698695

Опубликовано: 15.12.1991

Авторы: Гулякин, Шишкин, Шушкевич

МПК: G01N 3/38

Метки: износа, инструмента

...заготовки "сыраяВ этом случае вероятность того, что инструмент достигает критического износа при обработке б 1 мала, поэтому целесообразно проконтролировать износ инСтрумента только при точении б 2, Контроль износаинструмента только при точении й можно обеспечить в том случае, если величина Л будет меньше значения Р 2 информационного сигнала, характеризующего износ инструмента при обработке й (являющегося в данном случае максимальным значением сигнала Рвах),но больше или хотя бы равна значению Р 1 информационного сиг 25 ЗО 35 50 только при соблюдении указанного условия, иными словами для реализации способа необходимо, чтобы величина Ь была меньше хотя бы значения Рвах., При назначении величины Л следует учитывать габариты,...

Номер патента: 1696550

Опубликовано: 07.12.1991

Авторы: Абрамов, Гулякин, Детков, Лепихин, Мельников, Муклиев, Нечаев, Пономарев, Путина, Хлебников, Чуб, Щелконогов

МПК: C22C 1/02

Метки: металлов, основе, сплавов, титана, тугоплавких

...трубы 7. При уменьшении скорости слива либо его невозможности трубу 7 извлекают и заменяют. новой трубой, Быстрому извлечению трубы 7 из реактора 2 спосбствует то, что чехол 9 и съемная плита 10 со сквозными отверстиями и окном защищают ее от контакта с убчатым сплавом, затрудняющим извлечение.Смесь высших хлоридов при вводе в реактор 2 частично взаимодействует с внутренней поверхностью титанового стакана 5. Образующиеся низшие хлорида титана и ниобия восстанавливаются магнием до соответствующих металлов, пополняющих сплав или отлагающихся на поверхности реакционного стакана 5. По мере увеличения массы блока происходит частичное отделение сплава от стенки стакана 5. Сцепление оставшихся слоев периферийной губки с титановой...

Номер патента: 1628101

Опубликовано: 15.02.1991

Авторы: Гулякин, Никитин, Пушкарев, Шишкин, Шушкевич

МПК: H01F 41/04

Метки: демонтажа, каркасе, катушки, оправки, установки

...каркаса катушки.Выполнение требования 301н шопрнеобходимо для создания гарантированного зазора О, для свободной установки оправки в каркасе.физический смысл этого выражения заключается в том, что оно определяет минимальное значение перепада температур оправки и каркаса (при заданном 40 ,коэффициенте линейного расширения материала оправки), при котором при сборке оправки входит в каркас с зазоромВыполнение требования450 ц (фопр 0 к)необходимо для создания гарантированного зазора (величиной Р) при демон таке оправки из каркаса катушки после намотки проводника на каркас.Суть этого выражения заключается в том, что оно определяет минимальное значение температуры, на которую надоохладить оправку и каркас в сборе пос. ле намотки проводника на...

Номер патента: 1594696

Опубликовано: 23.09.1990

Авторы: Гулякин, Гулякина

МПК: H03M 1/54

Метки: временного, положения, сигнала

...3начинается заряд накопительной емкос"ти элемента 7 током 1генератора6 эталонного тока до момента включения выходным импульсом дискриминатора 2 генератора 5 эталонного тока,С этого момента заряд емкости элемента 7 осуществляется током, значениекоторого определяется разностью токов генераторов 6 и 5 1- 1 (Фиг,2диаграмма 14(Б). Данная йроцедура, всвою очередь, продолжается до выключения генератора 5 задержанным налвремя ь сигналом с выхода дискримилнатора 3, Величиназадается элементом 4 задержки и выбирается из расчета, чтобы первоначальный заряд интервал А) и дополнительный заряд (интервал В) накопительной емкости быличетко разделены процедурой дозаряда(интервал Б), В противном случае небудет компенсации погрешности определения...

Номер патента: 1527709

Опубликовано: 07.12.1989

Авторы: Гулякин, Гулякина

МПК: H03K 5/153

Метки: временных, положений, сигналов

...4 соединен с первым входоманалогового запоминающего устройства6 и с входной клеммой 1, а первыйвход через линию 5 задержки подключенк первому выходу указанного дискриминатора 4, кроме того, первый выходпоследнего через конденсатор 7 соединен с выходом АЗУ 6, катодом варикапа 8 и входной клеммой 3, второйвыход порогового дискриминатора 4подключен к первому входу ПСФИ 9,второй вход которого соединен с входной клеммой 2, первый выход ПСФИ 9подключен к выходной клемме 10, авторой выход - к третьему входу порогового дискриминатора 4 и к второмувходу АЗУ 6, анод варикапа 8 соединенс общей шиной,Устройство функционирует следующимобразом.Входной сигнал разветвЛяется ипоступает на входы АЗУ 6 и пороговогодискриминатора 4, При достижениивходным...

Номер патента: 1473073

Опубликовано: 15.04.1989

Авторы: Гулякин, Гулякина

МПК: H03K 5/06

Метки: временной, отметки, сигналов, формирования

...9 импульсов соединена свторым входом порогового формирователя 10,Формирование временных отметоксигналов с помощью предлагаемого устройства осуществляется следующим образом.Входной импульс поступает на входы ДНУ 3 и ДВУ 2 с порогами срабатывания Ц, и 11 соответственно. При достижении регистрируемым импульсомуказанных пороговых уровней на выходах ДНУ 3 и ДВУ 2 вырабатываются сигналы стандартной формы в моменты и(фиг.2, 12-14). По сигналу с выхода ДВУ 2 начинается заряднакопительного конденсатора 8 током Т, генератора 6 тока заряда. В свою очередь, заряд накопительного конденсатора 7 начинается по сигналу с выхода ДНУ 3, задержанному на время , линией 4 задержки. При этом скорость заряда накопительного конденсатора 7, которая...

Номер патента: 1443150

Опубликовано: 07.12.1988

Авторы: Гулякин, Гулякина

МПК: H03K 5/153

Метки: временных, положений, сигналов, фиксации

...транзистора 47, эмиттер которого через конденсатор 42 соединен с второй выходной клеммой 53 порогового элемента 13, второй вывод резистора 36 соеди - нен с базой транзистора 48, эмиттер которого соединен с первой выходной клеммой 52 порогового элемента 13, транзисторы 45,47 и 48 и-р-и, транзистор 46 р-и-р типа.Устройство работает следующим образом.Входной сигнал поступает на входы дискриминатора 5 нижнего уровня и дискриминатора 4 верхнего уровня с порогами срабатывания П и П соотнетственно. При достижении входным импульсом укаэанных пороговых уровней на выходах данных элементов вырабатываются сигналы стандартной формы(фиг.2, эпюры 19-21) в моменты времени 1и 1 По сигналу с выхода дискриминатора 5 нижнего уровня начинается заряд...

Номер патента: 1411923

Опубликовано: 23.07.1988

Авторы: Гулякин, Зенкович, Сычев

МПК: H03H 7/30

Метки: временных, положений, сигналов, фиксации, флуктуирующих

...заряда.Временная фиксация сигналов в устройстве осуществляется следующим образом.Входной сигнал (Фиг. 2 а) поступает на последовательно соединенные аттенюатор 2, линейный инвертор 3 и ограничитель 4 импульсов с:иэу. В результате на выходе по леднего формируется ослабленный в К раэ и ограниченный снизу на величину Бимпульс ,фиг, 2 г Полученный таким образом сигнал подается на управляющий вход порогового формирователя 5, на второй вход которого поступа:т входной сигнал, задержанный линией 6 задержки на время С, (фиг. 2 б). В момент времени с пересечения суммарным сигналом -опорогового уровня Ц д, на выходе формирователя 5 вырабатывается стандартный импул ьс (фиг . 2 е, з ),Положение точки фи:"сации с, на01 временной оси сущестзенным...

Номер патента: 1277398

Опубликовано: 15.12.1986

Авторы: Гулякин, Гулякина, Данилевич

МПК: H03M 1/54

Метки: временной, интервал-амплитуда

...(Фиг. 2).Моменты срабатывания С 1 и С упомянутых дискриминаторов б и 7 прй поступлении на их вход импульса "Стоп" определяются величиной выходного напряжения аналогового запоминающего устройства (,АЗУ) 8, с помощью которого анализируется амплитудное значение регистрируемых стоп- сигналов. Подаваемое с выхода, АЗУ 8 напряжение на управляющие входы дискриминаторов б и 7 предварительно ослабляется в К, и К раз соответственно за счет разветвления выходного сигнала обычного АЗУ с разными коэФфициентами передачи, причем 1 1или .Р, с 3, где 3 =1К 2Окончательный результат иэмеречий регистрируемого временного интервала Тд формируется с помощью аналогового сумматора 12 с учетом 0 по формулеТо Ти)+С+С Твт+ +С" +С" т ф где С=С -ц СфС, +. -С,, . Зет...

Номер патента: 1224671

Опубликовано: 15.04.1986

Авторы: Гулякин, Шушкевич

МПК: G01N 3/58

Метки: износа, инструмента

...и преобразонания на АЦП 3 информации об упругих напряжениях в шпинделе поступает н блок 5 памяти, где последовательно записываетсяОдновременно с началом движения рабочих органов станка на выходах. ДЕС 10 формируются сигналы о .еремещении рабочих органов станка. Выходные сигналы ДЕС поступают на вход синхронизатора 11, Выходной сигнал синхронизатора с выхода поступает на АПП 3 и служит для управления периодичностью вычислительных циклов АЦП.Выходной сигнал синхронизатора с выхода поступает на блок 5 памяти и управляет записью информации, приходящей в блок памяти с АЦП 3.После обработки первой детали двухпозиционный ключ 4 переключается вовторое положение, выход АЦП 3 соединен теперь со схемой 6 вычитания.Блок памяти переводится в режим ,...

Номер патента: 1145468

Опубликовано: 15.03.1985

Авторы: Гулякин, Данилевич

МПК: H03K 3/64

Метки: временного, положения, сигнала, случайного, фиксации

...выход первого дискриминатора соединен с вторым входом преобразователя время - амплитуда.На Фиг.1 приведена структурнаясхема устройства Фиксации временногоположения случайного сигнала; нафиг.2 - временные диаграммы его работы; на Фиг.3 - функциональнаясхема, вариант выполнения устройства; на Фиг.4 и 5 - расчетные зависимости момента фиксации от амплитуды А и длительности фронта Т соответственно,Устройство Фиксации временногоположения случайного сигнала (фиг.1)содержит первую линию 1 задержки,выход которой соединен с первым входом Формирователя 2, первый и второйдискриминаторы 3 и 4, преобразователь5 время - амплитуда, вторую линию.бзадержки, .вход которой соединен свходом первой линии 1 задержки ивходом первого дискриминатора 3,...

Номер патента: 1118958

Опубликовано: 15.10.1984

Авторы: Гулякин, Гулякина

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, комбинированный

...11-14 время-код, инверторы 15 и 16 сумматоры 17 и 18 и выходную шину 19, причем старт-шина 1 соеди" иена с входом дискриминатора 3 и входами блоков 7 и 8 временной привязки, стоп-шина 2 подключена к входу дискриминатора 4 и входам блоков 9 и 10 временной привязки, выход дискриминатора 3. подключен к первому входу измерительного блока 5 и первому входу преобразователя 12 время-код, выход дискриминатора 4 соединен с первым входом преобра зователя 13 время-код, и вторым входом измерительного блока 5 три выхода которого соединены с первым, вторым .и третьим входами арифметического блока 6, выход которого является выходной шиной 19, выход блока 7 временной привязки соединен с первым входом преобразователя 11 время-код, второй вход которого...

Номер патента: 1095379

Опубликовано: 30.05.1984

Авторы: Гулякин, Данилевич

МПК: H03K 5/153

Метки: временных, положений, сигналов, случайных, фиксации

...тока рассасывания заряда, а первый пороговый Формирователь выходом соединен с вторыми входами генераторов токов накопления и рассасывания заряда через третью линию задержки.На фиг. 1 представлена структурная схема предлагаемого устройства Фиксации временных положений случайных сигналов; на фиг. 2 - временнаядиаграмма его работы; на фиг. 3- зависимости момента фиксации вход.ного сигнала от длительности фронта нарастания последнего для известногс (а) и предлагаемого (б-г) устройства.Предлагаемое устройство Фиксации временного положения случайных сигналов содержит входную клемму 1, соединенную со входом первой линии задержки 2 с электрической длиной Т, выход которой, подключен к входу второй линии задержки 3 с электри 1 Уческой длиной...

Номер патента: 983642

Опубликовано: 23.12.1982

Авторы: Гулякин, Данилевич, Новиков

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, комбинированный

...задающий началоизмеряемого временного интервала, поступает на вход дискриминатора 4, обеспечивающего Фиксацию его положения на временной оси, С выходадискриминатора 4 стандартизованный импульс, соответствующий началу измеряемого временного интервала (физического процесса), поступает на вход элемента 8 селекции и на вход преобразователя 13 время - код. На другой вход преобразователя 13 подается непосредственно следующий за запускающим импульс опорной последовательностигенератора 7, выделенный элементом 8. Этот импульс устанавливает также триггер 16 в единичное состояние, обеспечивая тем самым поступление импульсов опорного генератора 7 на вход счетчика 18. Сформированный на входе преобразователя 13 временной интервал...

Номер патента: 949859

Опубликовано: 07.08.1982

Авторы: Аникин, Баранов, Гулякин, Знаменский, Киселев, Минеев, Шишкин, Язовцев

МПК: H05K 1/18

Метки: контактная, матрица

...все первые контакты подгрупп размещены в углах квадрата со стороной, равной шагу координатной сетки.На фиг. 1 изображена описываемая. контактная матрица; на фиг. 2 - схема расположения контактов матрицы; на фиг. 3 - схема подключения контактов матрицы к измерительному прибору,Контактная матрица содержит диэлектрическое основание 1 с контактами 2, размещенными в узлах координатной сет 10 ки, соответствующей координатной сетке проверяемой печатной платы 3 и включающими концентратор магнитного поля в виде никелевой проволочки 4, а на контакты 2 нанесен ферромагнит ный порошок 5.Между проверяемой печатной платой 3 и основанием 1 размещен диэлектрический шаблон 6, а плата 3 и основание 1 закреплены на пластинах 7. Контакты 2 объединены и...

Номер патента: 880912

Опубликовано: 15.11.1981

Авторы: Гулякин, Першин

МПК: B65G 47/46

Метки: механизированного, перемещением, подвесок, стеллажа

...контактами переключателя 1 положения подвесок. Подвижный контакт переключателя 1 положения подвесок подключен к+источника 29 питания. Реле 25 выбора направления подключено к - висточника 29 питания, а через развязывающие диоды 3 и 24 соответственно ко второй и третьей группам контактов переключателя 2 выбора подвесок, неподвижные контакты которых через развязывающие диоды 4 - 23 соединены с неподвижными контактами переключателя 1 положения подвесок, Размыкающий и замыкающий контакты 27.1 и 25.образуют цепь включения реверсивного эЛектропривода 28 Назад, а конта кты 27.1 и 25.2Вперед.Устройство работает следующим образом.Если на разгрузочной позиции стеллажа находится подвеска 1 и необходимо вызвать подвеску 111, что соответствует...

Номер патента: 869028

Опубликовано: 30.09.1981

Авторы: Гулякин, Данилевич, Чудовский

МПК: H03K 13/20

Метки: время-амплитуда

...амплитуды фиксируемых сигналоваппроксимируется при этом двумя прямыми, точка пересечения которых задается амплитудным ограничителем 13,Угол наклона первой прямой выбирается в зависимости от установленныхпорогов дискриминации Б, Оь и задается коэффициентом ослабленйя аттенюатора 11. Корректрирующее напряжение Б фиксируется аналоговым запоминающим устройством 14 и подаетсяна вход аналогового сумматора 10.Задержанный линией 4 задержки на время формирования корректирующего напряжения стоп-импульс подается навторой вход аналогового сумматора 10,который смещает его на величину П.В момент достижения напряжением навходе дискриминатора 6 верхнего уровня величины Оэ запускается вспомогательный преобразователь 8 время - амплитуда и...

Номер патента: 824424

Опубликовано: 23.04.1981

Авторы: Гулякин, Данилевич, Новиков, Чернявский

МПК: H03K 5/153

Метки: временныхположений, сигналов, случайных, фиксации

...инижнего уровня, генератор 3 токанакопления, генератор 4 тока рассасывания, диод 5 с накоплением заряда,элемент 6 задержки/триггер 7 и выходную клемму 9,Устройство работает следующимобразом.При поступлении сигнала на входустройства, дискриминатор 2 вырабатывает импульс длительностью, равнойвремени превышения входнйм сигналомпорогового напряжения. Этот импульсвключает генератор 3 тока накопления, в результате чего в диоде 5 накапливается заряд, определяемый токомэтого генератора 3 11 и длительностью управляющего импульса. По пе 4реднему фронту импульса с выходадискриминатора 2 через элемент 6задержки, электрическая длина которого определяется максимальной длительностью фиксируемых сигналов,устанавливается в единичное состояние триггер...
