Формирователь импульсов

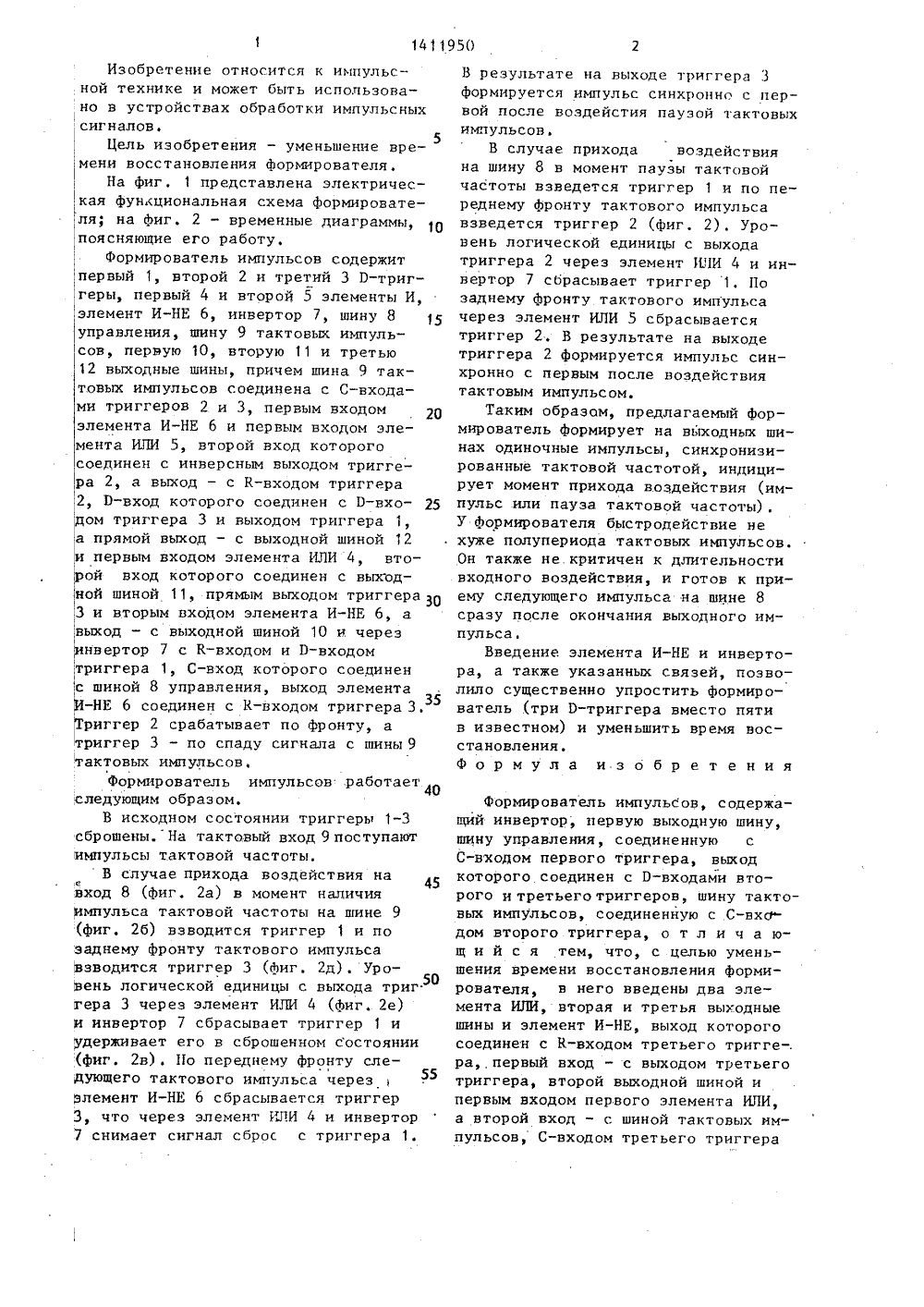

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1)4 Н 03 К 5/1 ИСАНИЕ ИЗОБРЕТЕНИ т введения в двух элеи третьей лемента тигает ени ульс торо тель имп4 и 5,н 11 и в формироментов ИЛвыходныхИ-НЕ 2 1 и вательский инстиных систем планн фо ы 1 -мирователь инвертор 7 9 тактовых 6. Кроме того ржит Э-триггер оительстве я в шину 8 управления,импульсов, первуюФормирователь формшинах одиночные импнизированные такто ую шин на вых х О. ых етельство СССК 5/00, 1981 ельство СССР К 5/ 153, 1979 ует ул синх астотойует момент рихода возде мента И-НЕ и едложенных ф веде тв(54) ФОРМИРОБАТЕ 1 (57) Изобретение пульсной технике пользовано в устр Ь ИМПУЛЬСОВ относится к ими может быть исойствах обработ ки ов. Цель изобрете времени восстанов ра, а такж льнах связ ерт й ме ляет схемным пользов ион нтами позво триггера ( злеме три П типе) вместо пяти вь время восст вле и уменьш 2 ил сигналение мпульсных ия - уме ия. ОСУДАРСТБЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ СКОМУ СВИДЕТЕЛЬСТВУИзобретение относится к импульсной технике и может быть использовано в устройствах обработки импульсныхсигналов,Цель изобретения - уменьшение времени восстановления Формирователя.На Фиг, 1 представлена электрическая функциональная схема Формирователя; на фиг. 2 - временные диаграммы,поясняющие его работу,Формирователь импульсов содержитпервый 1, второй 2 и третий 3 Р-триггеры, первый 4 и второй 5 элементы И,элемент И-НЕ 6, инвертор 7, шину 8управления, шину 9 тактовых импульсов, первую 10, вторую 11 и третью12 выходные шины, причем шина 9 тактовых импульсов соединена с С-входами триггеров 2 и 3, первым входом 2 пэлемента И-НЕ 6 и первым входом элемента ИЛИ 5, второй вход которогосоединен с инверсным выходом триггера 2, а выход - с К в вход триггера2, Р-вход которого соединен с 0 в в,дом триггера 3 и выходом триггераа прямой выход - с выходной шиной 12и первым входом элемента ИЛИ 4, второй вход которого соединен с выходной шиной 11, прямым выходом триггера 03 и вторым входом элемента И-НЕ 6, авыход - с выходной шиной 10 и черезнвертор 7 с К-входом и В - входомтриггера 1, С-вход которого соединенс шиной 8 управления, выход элемента-НЕ 6 соединен с К-входом триггера 3.35риггер 2 срабатывает по фронту, атриггер 3 - по спаду сигнала с шины 9тактовых импульсов,Формирователь импульсов работаетследующим образом.В исходном состоянии триггерь 1 1-3сброшены.На тактовый вход 9 поступаютимпульсы тактовой частоты,В случае прихода воздействия на 45свход 8 (Фиг. 2 а) в момент наличияИмпульса тактовой частоты на шине 9(фиг, 2 б) взводится триггер 1 и позаднему фронту тактового импульсавзводится триггер 3 (Фиг. 2 д). Уровень логической единицы с выхода триг.50гера 3 через элемент ИЛИ 4 (фиг. 2 е)и инвертор 7 сбрасывает триггер 1 иудерживает его в сброшенном состоянии(фиг, 2 в). По переднему фронту следующего тактового импульса черезэлемент И-НЕ 6 сбрасывается триггер3, что через элемент ИЛИ 4 и инвертор7 снимает сигнал сброс с триггера Б результате на выходе триггера 3 формируется импульс синхронно с первой после воздейстия паузой тактовых импульсов.В случае прихода воздействия на шину 8 в момент паузы тактовой частоты взведется триггер 1 и по переднему фронту тактового импульса взведется триггер 2 (фиг. 2). Уровень логической единицы с выхода триггера 2 через элемент ИЛИ 4 и инвертор 7 сбрасывает триггер 1. По заднему фронту тактового импульса через элемент ИЛИ 5 сбрасывается триггер 2. В результате на выходе триггера 2 формируется импульс синхронно с первым после воздействия тактовым импульсом.Таким образом, предлагаемый формирователь формирует на выходных шинах одиночные импульсы, синхронизированные тактовой частотой, индицирует момент прихода воздействия (импульс или пауза тактовой частоты) . У Формирователя быстродействие не хуже полупериода тактовых импульсов. Он также не критичен к длительности входного воздействия, и готов к приему следующего импульса на шине 8 сразу после окончания выходного импульсаВведение элемента И - НЕ и инвертора, а также указанных связей, позволило существенно упростить формирователь (три 0-триггера вместо пяти в известном) и уменьшить время восстановления,Формула изобретения Формирователь импульсов, содержащий инвертор, первую выходную шину, шину управления, соединенную с С-входом первого триггера, выход которого соединен с П-входами второго и третьего триггеров, шину тактовых импульсов, соединенную с С-вхс 1- дом второго триггера, о т л и ч а ющ и й с я тем, что, с целью уменьшения времени восстановления Формирователя, в него введены два элемента ИЛИ, вторая и третья выходные шины и элемент И-НЕ, выход которого соединен с К-входом третьего тригге-. ра,.первый вход - с выходом третьего триггера, второй выходной шиной и первым входом первого элемента ИЛИ, а второй вход - с шиной тактовых импульсов, С-входом третьего триггераЗаказ 3672/55 Тираж 928 Подпис ное ВПИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 и первым входом второго элементаИЛИ, второй вход которого соединен синверсным выходом второго триггера,а выход. - с К-входом второго триггера, прямой выход которого соединен с третьей выходной шиной и вторымвходом первого элемента ИЛИ, выходкоторого соединен с первой выходнойшиной и через инвертор с Р-входомпервого триггера
