Гарбаренко
Пробоотборник для взятия проб донных осадков
Номер патента: 1828488
Опубликовано: 15.07.1993
Автор: Гарбаренко
МПК: E21B 25/18, E21B 49/02
Метки: взятия, донных, осадков, проб, пробоотборник
...возможности работы пробоотборника в морских буровых скважинах,На чертеже дан предлагаемый пробоотборник.Устройство содержит полую трубу 1 с крышкой 2, имеющей уплотнения 3, режущий наконечник-башмак 4, лепестковый клапан 5, поршень 6 с механизмом фиксации контактного действия, состоящий из штока 7, взаимодействующего с подпружиненными штифтами 8 и связанного с опорной пятой 9, К верхнему торцу поршня 6 прикреплен дополнительный шток 10, на верхнем конце которого установлен массивный цилиндр 11.Устройство работает следующим образом, Пробоотборник приводят в исходное состояние, для чего в полости трубы 1 понижают давление путем перемещения поршня 6 до упора в крышку 2, стравливая воздух через обратный клапан (не показан), затем поршень 6...
Донный пробоотборник
Номер патента: 1819324
Опубликовано: 30.05.1993
Автор: Гарбаренко
МПК: E21B 49/02
Метки: донный, пробоотборник
...трубы 1, причем пластинчатые уплотнения 7 нагрузки не несут,При соприкосновении опорной пяты 10с поверхностью дна шток 11 перемещаетсявверх, штифты 9 выходят из проточки и освобождают трубу 1. Последняя под действием силы, обусловленной гидростатическимдавлением, внедряется в грунт, При этомрадиально-упорные уплотнения б не несутнагрузки не несут и не изнашиваются, акратковременную герметичность во времясрабатывания устройства обеспечивает пакет пластинчатых уплотнений 7,При данной схеме радиально-упорныеуплотнения б. предназначенные для обеспечения длительной ерметичности полоститрубы 1, прак 1 ичеоси не изнашиваются. или 20 25 30 35 40 45 полой трубы. Радиально-упорные уплотнения размещены в верхней части наконечника-башмака,...
Пробоотборник донных осадков
Номер патента: 1790749
Опубликовано: 23.01.1993
Автор: Гарбаренко
МПК: G01N 1/04
Метки: донных, осадков, пробоотборник
...в крышке.Цель изобретения - упрощение в эксплуатации, повышение надежности в работе и долговечности пробоотборника,Поставленная цель достигается тем, что в пробоотборнике донных осадков, содер 510 15 20 25 30 35 40 45 50 55 На чертеже изображено предлагаемоеустройство.Донный пробоотбрник содержит полуютрубу 1 с режущим наконечником 2, крышкой 3 и ограничитель 4 хода поршня 5, размещенного в полости трубы 1, Поршень 5 смеханизмом фиксации соединен с опорнойпятой б (механизм фиксации показан условно). К поршню 5 прикреплен полый шток 7 сотверстиями 8 в нижней части, а в верхнейчасти закреплен тормозной диск 9, В пространство над поршнем 5 залита жидкостьдо уровня, немного превышающего уровеньрасположения отверстий 8.Устройство...
Пробоотборник донных осадков

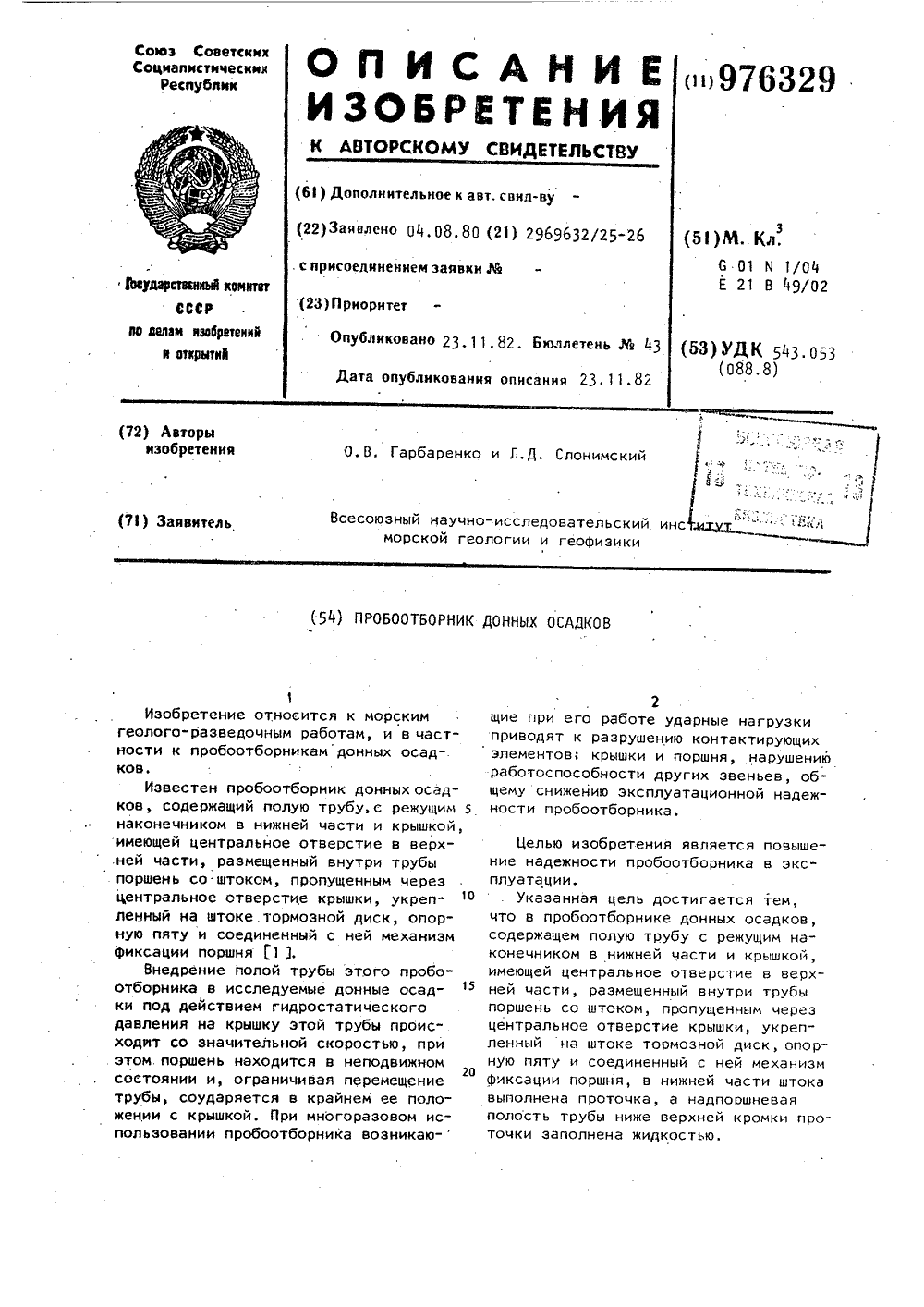

Номер патента: 976329
Опубликовано: 23.11.1982
Авторы: Гарбаренко, Слонимский
МПК: G01N 1/04
Метки: донных, осадков, пробоотборник
...ень со штоком, про ральное отверстие й на штоке тормо пяту и соединенный ции поршня, в ниж лнена проточка, а сть трубы ниже вер и заполнена жидкосФормула изобретения97632На чертеже изображен разрез пробоотборника,Устройство состоит из полой трубы1 с режущим наконечником 2 в нижнейи крышкой 3 в верхней части, при этом юкрышка 3 имеет центральное отверстие,размещенного внутри трубы 1 поршня 4и соединяющего его с тормозным. диском5, пропущенным через центральное отверстие крышки 3 штока 6, а также кон 10тактной пяты 7 и соединенного с неймеханизма фиксации поршня 4 в трубе 1(механизм фиксации показан на чертежеусловно).В нижней части штока 6 (в месте его 5соединения с поршнем 4) выполнена проточка 8 а полость трубы 1 над поршнем 4...
Пробоотборник для взятия проб донных осадков

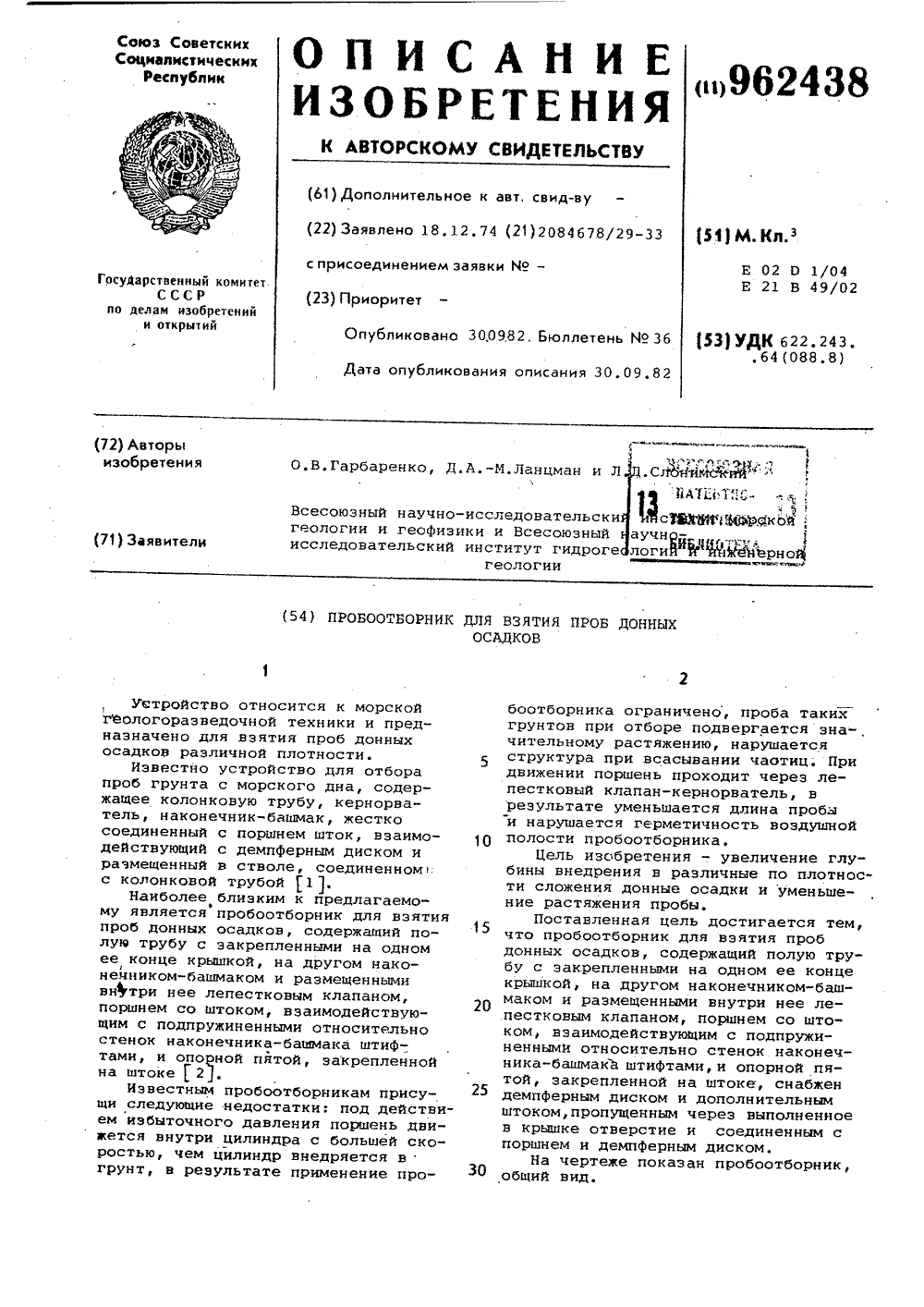

Номер патента: 962438
Опубликовано: 30.09.1982
Авторы: Гарбаренко, Ланцман, Слонимский
МПК: E02D 1/04
Метки: взятия, донных, осадков, проб, пробоотборник
...крышкой 2 и наконечником-башмаком 3, размещенные внутри полой трубы лепестковый клапан 4, поршень 5 с уплотнениями 6, штифты 7, опорную пяту 8, закрепленную на штоке ,9, демпферный диск 10, дополнительный шток 11, Демпферный диск 10 соединен с поршнем 5 при помощи дополнительного штока 11, проходящего через уплотняемое прокладкой 12 отверстие в крышке 2.Устройство работает следующим образом.Пробоотборник приводят в исходное положение. В полости трубы понижают давление путем откачки с помощью насоса через обратный клапан, расположенный в верхней Части трубы, (не показан) или перемещением поршня при помощи штока до упора в прокладку 12 и возвращением его в исходное фиксированное положение. При погружении пробоотборника и соприкосновении...
Гидростатический пробоотборник донного грунта
Номер патента: 941877
Опубликовано: 07.07.1982
Авторы: Гарбаренко, Слонимский
МПК: G01N 1/02
Метки: гидростатический, грунта, донного, пробоотборник
...трубы, в образованной ею, поршнем иштоком полости,.противодавления воды и уменьшений, таким образом, величины воспринимаеыцх трубой механических нагрузок,На чертеже изображен пробоотборник, разрез.25Гидростатическнй.пробоотборникдонного грунта состоит иэ трубы 1с режущим наконечником 2 и крышкой3 (выполнены заедино с трубой 1),;установленного внутри трубы 1 поршня 4 со штоком 5, пропущенным черезцентральное отверстие крышки 3 трубы 1 и жестко соединенного с тормозным диском б, и опорной питы 7,посредством стержня 8 установленнойс возможностью перемещения в центральЗ 5ном отверстии 9 поршня 4 и штока 5.Шток 5 выполнен с внутренней полостью 10 и каналами 11 и 12, соединяющим зту полость через центральное,отверстие 9 с полостью 13,...
Гидростатический пробоотборник донного грунта
Номер патента: 941876
Опубликовано: 07.07.1982
Авторы: Гарбаренко, Перевозчиков, Слонимский
МПК: G01N 1/02
Метки: гидростатический, грунта, донного, пробоотборник
...фиксации, выполненным в виде расположенных в радиальных каналах поршня шзифтов, приэтом в штоке выполнена соответствующая, расположению штифтов кольцеваяпроточка и он снабжен стропом, соединяющим его с трубой.На чертеже изображен пробоотборник, разрез.Гидростатический пробоотборник донного грунта состоит из трубы 1 с закрепленными на ней режущим наконечником 2, лепестковым клапаном 3 икрышкой. 4, ймеющей центральное отверстие, установленных внутри трубы 1поршня 5 и штока 6 и соединенных,соответственно, с поршнем 5 - опорной пяты 7 и со штоком б - тормозного диска 8, При этом шток 6 пропущен через центральное отверстиекрышки 4 трубы 1 и соединен с последней посредством стропа 9. Пробоотборник имеет механизмы фиксации поршня 5 в...
Устройство для отбора проб грунта
Номер патента: 887982
Опубликовано: 07.12.1981
Авторы: Гарбаренко, Перевозчиков, Слонимский
МПК: G01N 1/02
...отвер887982 20 Формула изобретения 35Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке В 2084678/29-33,кл. Й 01 Й 1/02, 1974,49 Масти, а верхняя часть грунтоноса снабснабжена стравливающим клапаном.На фиг.1 изображено устройстводля отбора проб грунта, продольныйразрез,Устройство состоит из грунтоноса1,с крышкой 2, кернорвателем 3, наконечником 4, поршня 5 с механизмомфиксации, открывающимся при касаниипяты 6 грунта, штока 7, соединенного 1с поршнем и проходящего сквозь герметизированное отверстие в крышке 2,и тормозного диска 8. На верхнемконце грунтоноса установлен стравливающий клапан 9Шток 7 выполненполым, причем полость его соединенас надпоршневой полостью грунтоносаотверстиями. Рым-болт...
Трубка грунтовая гидростатическая
Номер патента: 851163
Опубликовано: 30.07.1981
Авторы: Гарбаренко, Перевозчиков, Слонимский
МПК: G01N 1/10
Метки: гидростатическая, грунтовая, трубка
...к предлагаемому является,устроиство, включающее грунтонос ввиде трубы с верхним герметизированным торцом, снабженную режущим вако-нечником н кернорвателем, Нижний тодействием гкдростатического давления на величину площади, равную площади наружного сечения грунтоносаза вычетом площади связанного сроршнем штока.Цель Изобретения - повышение экспЛуатациониой надежности работы механизма на большой глубине.Указанная цель достигается тем,что трубка грунтовая гидростатическая, включающая грунтонос с верхнимгерметнэированным торцом, режущим наконечником и кернорвателем,поршеньс механизмом фиксации контактногодействия и тормозной диск, жесткосвязанный с поршнем посредством штока, .проходящего через отверстие вверхнем торце, снабжена...
825891
Номер патента: 825891
Опубликовано: 30.04.1981
Авторы: Гарбаренко, Слонимский
МПК: E21B 49/02
Метки: 825891
...выполненным в виде шариков, установленных в конусной втулке подвижно в радиальном направлении, и опорную пяту, установ ленную на подвижном штоке.На чертеже показано устройство, общий вид.устройство содержит полую трубу 1 с кольцевой проточкой 2, поршень 3 с фиксирующими элементами 4 и кольцевой проточкой 5, полую конусную втулку б, снабженную пружиной 7 и подвижным штоком 8 с шариками 9, кольцевой проточкой 10 и опорной пятой 11.Устройство работает следующим образом.При касании грунта опорной пятой 11 донного пробоотборника подвижный шток 8 перемещается вверх, при этом шарики 9 попадают в кольцевую проточку 10 из кольцевой проточки 5. Конусная втулка б, после выхода шариков 9 из кольцевой проточки 5 перемещается вверх под...
Донный пробоотборник
Номер патента: 798284
Опубликовано: 23.01.1981
Авторы: Гарбаренко, Перевозчиков, Слонимский, Чернов
МПК: E21B 49/02
Метки: донный, пробоотборник
...-вакуумированную,798284 3На чертеже изображен продольный разрез пробоотборника.Пробоотборник включает керноприемную трубку 1 с поршнем 2, снабженным фиксатором 3 и контактной пятой 4. На конце трубки 1 закреплен керноотсекатель 5 и буровой наконечник 6.Поршень 2 соединен штоком 7 с тормозным диском 8, а внутри штока 7 выполнена камера 9, сообщающаяся с полостью 10 трубки 1 через отверстия 11. Внутри камеры 9 закреплен коаксиальный шток 12 с поршнем 13 и установлен подвижный поршень 14, полость которого разделена на две части: верхнюю 15 - заполненную сжатым воздухом и нижнюю 16 - вакуумированную.Камера 9 и полость 10 заполняются жидкостью через канал в штоке 12, после чего последний закрывает пробкой 17 с рымболтом 18, посредством...
Донный пробоотборник
Номер патента: 796403
Опубликовано: 15.01.1981
Авторы: Гарбаренко, Перевозчиков, Слонимский
МПК: E21B 49/02
Метки: донный, пробоотборник
...этом надпоршневое пространство заполнено сжатым газом,На чертеже схематически показан донный пробоотборник в.разрезе.Пробоотборник состоит иэ грунтоноса 1 с наружным кольцевым поршнем 2 и корпуса 3, нижний торец которого закрыт герметично крышкой 4 с уплотнениями 5, а верхняя часть 6 имеет отверстия 7 и рым-болт 8, к которому крепится спуско-подъемный трос 9.На крышке 4 размещен механизм фик-. сации контактного действия, выполненный, например, в виде шариков 10, заходящих в кольцевую проточку грунтоноса 1, и контактного фланца 11. На корпусе 3 жестко закреплен демпферный диск 12. Отверстия 7 закры ты съемными заглушками 13, а в грун796403 Формула изобретения ВНИИПИ Тираж 6 Заказ 9736/4одписное Филиал ПП г.ужгород Патент",.Проектная,4...
Донный пробоотборник
Номер патента: 796402
Опубликовано: 15.01.1981
Авторы: Гарбаренко, Колоколова, Слонимский
МПК: E21B 49/02
Метки: донный, пробоотборник
...грунтоноса в грунт.Цель достигается тем, что пробоотборник снабжен камерой сообщающейся с газонаполненной полостью посредством отверстий в нижней части корпуса.При этом камера выполнена в виде полого кольца на наружной поверхности корпуса.На чертеже схематически показан предлагаемый донный пройоотборник в разрезе.Пробоотборник состоит из грунтоноса 1 с наружным кольцевым поршнем 2 на верхнем конце и корпуса 3, нижний торец которого закрыт герметич796402 Формула изобретения илиал ПП Ужгород,Патент , Проектная но крышкой 4 с уплотнениями 5, аверхний - дном 6 с отверстиями 7 ирым-болтом 8, к которому крепитсяспуско-подъемный Трос 9. На крышке 4размещен механизм фиксации контактного действия, выполненный, напримерв виде шариков 10,...
Способ размерной поверхностной обработки спеченных изделий из твердых сплавов
Номер патента: 692697
Опубликовано: 25.10.1979
Авторы: Берник, Гарбаренко, Гребень, Кудря, Пелех, Плаксин, Повидайло, Юревич
МПК: B22F 3/24
Метки: поверхностной, размерной, спеченных, сплавов, твердых
...и узлом подачи окислительной газовой среды или нейтрального газа. Затем проводят нагрев дотемпературы 900 С при содержании кислорода в атмосфере печи 2 в течение7 мин.Ограничение кислорода в печи достигают продувкой углекислым газом.После достижения заданной температуры включают подачу воздуха в печь,при давлении 1 атм из пневмосети иувеличивают содержание кислородадо 20. Иэделие выцерживают в этихусловиях 20 мин. После окислйтельнойобработки иэделие выгружают в вибромашину и подвергают виброударномувоздействию в течение 15 мин для,удаления окислов с поверхности. ПосУюе такой обработки изделие имеет криволинейную поверхность, описывае,мую уравнением экспоненты:Ь = К 4 пН,где К = 0,031.П р и м е р 2. Для скругления острых кромок...
Пневматический пробоотборник грунта
Номер патента: 691722
Опубликовано: 15.10.1979
Авторы: Гарбаренко, Кремена, Перевозчиков
МПК: G01N 1/04
Метки: грунта, пневматический, пробоотборник
...16, соединяющие полость стакана 5 с отверстием штока 7. Шток 7уплотнен в крышке 2 резиновым кольцом 17 и закреплен гайкой 18. На5шток 7 у поршня б насажен резиновыйамортизатор 19. На крышке 2 закреплен ресивер 8, сообщающийся черезотверстия в штоке 7 и поршне б с полостью стакана 5, Для подачи и вы-.пуска сжатого воздуха служит вентиль20 на камере 1 и вентиль 21 на ресивере, Ресивер снабжен скобой для спуска и подъема пробоотборника. 15Пробоотборник работает следующимобразом.Собранный пробоотборник заряжается сжатым воздухом через шланг,подсоединенный к вентилю 20, С целью беэопасности зарядка производится в погруженном положении. Затем пробоотборник опускается на дно вместе сошлангом, Последний предварительно заглушается,...
Донный пробоотборник
Номер патента: 615203
Опубликовано: 15.07.1978
Авторы: Гарбаренко, Ланцман, Слонимский, Тер-Сааков, Чернов
МПК: E21B 49/02
Метки: донный, пробоотборник
...расположен на верхнем конце грунтоноса, а корпус выполнен с отверстием, . сообщающим;.надпоршневое пространство с внешней средой.На чертеже схематически показан пред лагаемый донный пробоотборник в разрезе.Пробоотборник состоит из грунтоноса 1 с наружным кольцевым поршнем 2 на верхнем конце и корпуса 3, нижний торец которого 1 закрыт герметично крышкой 4 с уплотнениями 5, а верхний - крышкой 6 с .дотверстиями 7 и рым-болтом 8, к которому крепится спуско-псдъем 5 ный трос 9, На нижней крышке 4 размещен механизм фиксации контактного действия, выполненный, например, в вице шариков 10, заходящих в кольцевую проточку грунтоноса 1, и контактного фланца 1 1, В верхней части корпуса 3 жестко закреплен дек.пферный диск 12,В исходном положении...
Устройство для улавливания паров спирта и других газообразных продуктов
Номер патента: 140781
Опубликовано: 01.01.1961
Автор: Гарбаренко
МПК: C12F 3/04
Метки: газообразных, других, паров, продуктов, спирта, улавливания
...20. По окончании продувания чана 18 подача воздуха прекращается, и поршень 1-1 под действием пружины 13 отходит в исходное положение, отверстие б перекрывается, и вода заполняет резервуар 4.Всесоюзный научно-исследовательский институт спиртовой промыш ленности отметил полезность предлагаемой ловушки,Предмет изобреени я 1. Устройство для улавливания паров спирта и других газоооразных продуктов, выполненное в виде колонны из нескольких царг с установленными внутри колпачковыми и решетчатыми тарелками, разбивающими тазовый поток, с подводом воды в верхнюю часть колонны навстречу движению газовой смеси и отводом водно-спиртовой жидкости снизу, отличающееся тем, что, с целью большего пенообразования и по вышения тем самым эффективности...
Способ определения коэффициентов массопередач при абсорбции паров этилового спирта водой
Номер патента: 138407
Опубликовано: 01.01.1961
Автор: Гарбаренко
МПК: G01N 1/38
Метки: абсорбции, водой, коэффициентов, массопередач, паров, спирта, этилового
...коэффициентов массопередачи при абсорбции паров этилового спирта водой. Снособ заключает,я в том, что воздух предварительно насыщается парами спирта, распыленного при помощи форсунок в смесителе-испарителе. Для ус 1 ранения уноса капель спирта при большой скорости воздуха насыщенный воздух после смесителя-испарителя проходит брызгоуловитель и далее поступает на абсорбцию в тарельчатую,или насадочную колонку из оргстекла, где пары спирта поглощаются водой. Для определения коэффициентов массопередачи замеряется содержание спирта в воздухе до колонки при помощи газометра и барботера, заполненного смесью хромпика и серной кислоты. Содержание спирта в воздухе после колонки определяется газометром и барботером. Коэффициенты массопередач...
