Пробоотборник донных осадков

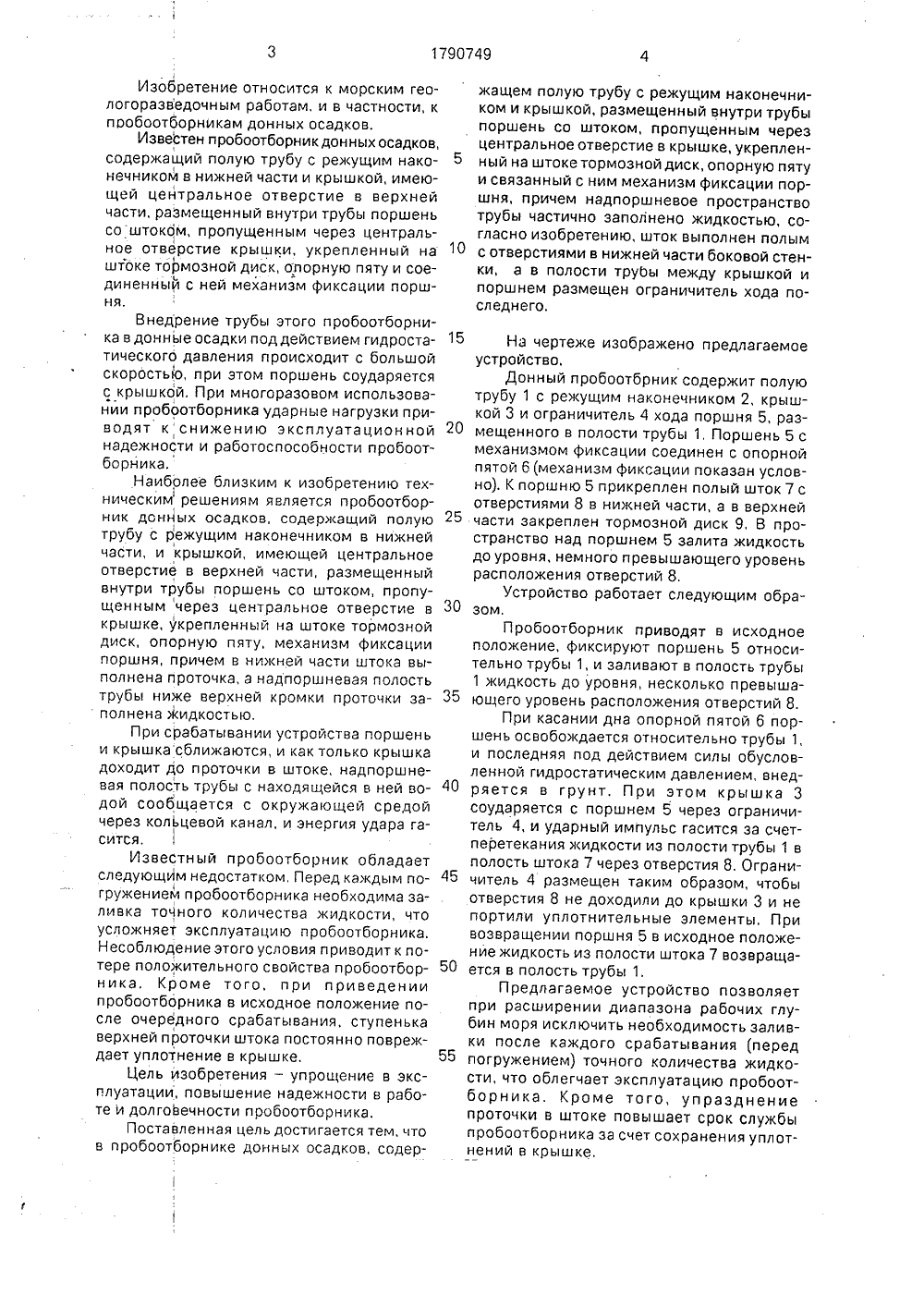

)5 С 01 И "й ОСУДАРСТВЕННОЕ ПАТЕНТНОЕДОМСТВО СССРОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ ПАТЕНТУ боотборни в эксплуа онных(54) ПРОБООТБОРНИК ДОННЫХКОВГ 57) Назначение; прокосадков с упрощением та вышенной надежностью в работе и долговечностью. Сущность изобретения: шток 7 выполнен полым с отверстиями 8 в нижней части боковой стенки, В полости трубы 1 между крышкой 3 и поршнем 5 размещен ограничитель 4 хода поршня 5, Изобретение позволяет при расширении диапазона рабочих глубин моря исключить необходимость заливки после каждого срабатывания точного количества жидкости, что облегчит эксплуатацию пробоотборника в работе. 1 ил.Изобретение относится к морским геологоразведочным работам, и в частности, к пообоотборникам донных осадков.Известен пробоотборник донных осадков, содержащий полую трубу с режущим наконечником в нижней части и крышкой, имеющей центральное отверстие в верхней части, размещенный внутри трубы поршень соштоком, пропущенным через центральное отверстие крышки, укрепленный на штоке тормозной диск, опорную пяту и соединенный с ней механизм фиксации поршня,Внедрение трубы этого пробоотборника в донные осадки под действием гидростатического давления происходит с большой скоростью, при этом поршень соударяется с крышкой. При многоразовом использовании пробоотборника ударные нагрузки приводят кснижению эксплуатационной надежности и работоспособности пробоотборника,Наиболее близким к изобретению техническим решениям является пробоотборник донных осадков, содержащий полую трубу с режущим наконечником в нижней части, и крышкой, имеющей центральное отверстиЕ в верхней части, размещенный внутри трубы поршень со штоком, пропущенным через центральное отверстие в крышке, укрепленный на штоке тормозной диск, опорную пяту, механизм фиксации поршня, причем в нижней части штока выполнена проточка, а надпоршневая полость трубы ниже верхней кромки проточки заполнена Жидкостью,При срабатывании устройства поршень и крышкасближаются, и как только крышка доходит до проточки в штоке, надпоршневая полость трубы с находящейся в ней водой сообщается с окружающей средой через кольцевой канал, и энергия удара гасится.Известный пробоотборник обладает следующйм недостатком, Перед каждым погружением пробоотборника необходима заливка тоЧного количества жидкости, что усложняет эксплуатацию пробоотборника. Несоблюдение этого условия приводит к потере положительного свойства пробоотборника, Кроме того, при приведении пробоотборника в исходное положение после очередного срабатывания, ступенька верхней проточки штока постоянно повреждает уплотнение в крышке.Цель изобретения - упрощение в эксплуатации, повышение надежности в работе и долговечности пробоотборника,Поставленная цель достигается тем, что в пробоотборнике донных осадков, содер 510 15 20 25 30 35 40 45 50 55 На чертеже изображено предлагаемоеустройство.Донный пробоотбрник содержит полуютрубу 1 с режущим наконечником 2, крышкой 3 и ограничитель 4 хода поршня 5, размещенного в полости трубы 1, Поршень 5 смеханизмом фиксации соединен с опорнойпятой б (механизм фиксации показан условно). К поршню 5 прикреплен полый шток 7 сотверстиями 8 в нижней части, а в верхнейчасти закреплен тормозной диск 9, В пространство над поршнем 5 залита жидкостьдо уровня, немного превышающего уровеньрасположения отверстий 8.Устройство работает следующим образом,Пробоотборник приводят в исходноеположение, фиксируют поршень 5 относительно трубы 1, и заливают в полость трубы1 жидкость до уровня, несколько превышающего уровень расположения отверстий 8.При касании дна опорной пятой 6 поршень освобождается относительно трубы 1,и последняя под действием силы обусловленной гидростатическим давлением, внедряется в грунт. При этом крышка 3соударяется с поршнем 5 через ограничитель 4, и ударный импульс гасится за счетперетекания жидкости из полости трубы 1 вполость штока 7 через отверстия 8. Ограничитель 4 размещен таким образом, чтобыотверстия 8 не доходили до крышки 3 и непортили уплотнительные элементы, Привозвращении поршня 5 в исходное положение жидкость из полости штока 7 возвращается в полость трубы 1,Предлагаемое устройство позволяетпри расширении диапазона рабочих глубин моря исключить необходимость заливки после каждого срабатывания (передпогружением) точного количества жидкости, что облегчает эксплуатацию пробоотборника. Кроме того, упразднениепроточки в штоке повышает срок службыпробоотборника за счет сохранения уплотнений в крышке. жащем полую трубу с режущим наконечником и крышкой, размещенный внутри трубы поршень со штоком, пропущенным через центральное отверстие в крышке, укрепленный на штоке тормозной диск, опорную пяту и связанный с ним механизм фиксации поршня, причем надпоршневое пространство трубы частично заполнено жидкостью, согласно изобретению, шток выполнен полым с отверстиями в нижней части боковой стенки, а в полости труЬы между крышкой и поршнем размещен ограничитель хода последнего,1790749 20 25 30 35 40 45 50 Составитель А,МанукянТехред М,Моргентал Корректор Е,Папп Редактор Т.Иванова Заказ 374 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб.,4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Формула изобретенияПробоотборник донных осадков, содержащий полую трубу с режущим наконечником и крышкой, размещенный внутри трубы поршень со штоком, пропущенным через 5 центральное отверстие в крышке, укрепленный в штоке тормозной диск, опорную пяту и связанный с ней механизм фиксации поршня, причем подпоршневое пространство10 трубы частично заполнено жидкостью, о тл и ч а ю щ и й с я тем, что, с целью облегчения в эксплуатации, повышения надежности в работе и долговечности пробоотборника, шток выполнен полым с отверстиями в нижней части боковой стенки, а в полости трубы между крышкой и поршнем размещен ограничитель хода последнего.
