G09G — Схемы или устройства управления индикаторными приборами с использованием статических средств для представления переменной информации
Устройство для отображения информации на экране цветного телевизионного индикатора
Номер патента: 1388940
Опубликовано: 15.04.1988
Автор: Майоров
МПК: G09G 1/28
Метки: индикатора, информации, отображения, телевизионного, цветного, экране
...4 импульсов, экстраполятор 5 и коммутатор 7 осуществляют экстраполяцию значений параметров отображаемых изображений с целью получения плавных движений изображения на экране.Время смены фаз движения изображения, отображаемого на экране, связано с инерционностью человеческого зрения и равно Ту =100 мс, т.е. через такой промежуток времени нужно рассчитывать и менять параметры геометрических элементов изображения на выходе УВМ, что приводит к высоким требованиям к ее производительности.В то же время очевидно, что параметры статического изображения рассчитывать через каждый 100 мс не нужно. Этот пример указывает на то, что максимальное время расчета параметра движущегося изображения должно быть связано со скоростью, ускорением и...
Устройство для отображения информации
Номер патента: 1388941
Опубликовано: 15.04.1988
МПК: G06F 3/147, G09G 3/28
Метки: информации, отображения
...включен триггер 18 (прямой выход его находится в состоянии 1). Управление входами запуска 8 и сброса К триггера 18 зависит от того А 1)В или А. Вн Поэтому управляющие сигналы триггера коммутируются вторым коммутатором 17 по сигналу третьего блока 8 сравнения.Таким образом, имеются два случая работы триггера 18:при В " А - первый запуск (8) производится импульсом начала вертикальной развертки, первый сброс (К) - импульсом А=чег 1, второй запуск (8) производится импульсом В =чег 1, второй сброс (К) - импульсом конца вертикальной развертки;при А )В - запуск производится импульсом В =чег 1, сброс (К) - импульсом А =чег.В первом случае на элементе ИЛИ 15 объединяются импульс начала вертикальной развертки, поступающий с генератора 9 кодов...
Устройство для формирования указателей на экране электроннолучевой трубки (элт)
Номер патента: 1394230
Опубликовано: 07.05.1988
Автор: Задевасерс
МПК: G06K 11/06, G09G 1/08
Метки: трубки, указателей, формирования, экране, электроннолучевой, элт
...селектора 2 появляется импульс, по времени соответствующий нижней горизонтали и поступающий на вход триггера 7, который меняет свое состояние, запрещая отсчет местоположения нижней горизонтали. На выходе селектора 2 появляется импульс по времени, соответствующий нижней горизонтали и поступающий на вход триггера 7, который меняет свое состояние, запрещая отсчет местоположения нижней горизонтали. При этом на выходе триггера 7 формируется горизонтальный строб длиной во всю строку.На первые входы элементов ИЛИ 10 и И 13 поступает сигнал с выхода счетчика 4, на вторые входы этих элементов поступает сигнал с выхода селектора 2, В результате на выходе элемента ИЛИ 10 формируется сигнал - две взаимно перпендикулярные линии - "Электронный...
Устройство для отображения информации на экране телевизионного индикатора
Номер патента: 1397963
Опубликовано: 23.05.1988
Авторы: Завизиступ, Колесник, Овсянников, Сотников, Шатохин
МПК: G09G 1/16
Метки: индикатора, информации, отображения, телевизионного, экране
...служит для согласованияпо электрическим параметрам выходагенератора 2 символов с входом телевизионного индикатора 4, а такжедля суммирования сигнала с выходагенератора 2 символов с ТВ-синхросигналом, который поступает с первоговыхода синхрогенератора 5, Сигналы,стробирующие выдачу импульсов с генератора 2 символов на вход блока 3 формирования видеосигнала, поступаютна адресный вход генератора 2 символов с первого выхода формирователя 8,Импульсы, определяющие выдачу генератором 2 символов определенной повертикали строки матрицы разложениясимволов, поступают на адресный входгенератора 2 символов с первого выхода Формирователя 9.Формирователя 8 и 9 являются дегифраторами состояний счетчиков, Они формируют импульсные...
Устройство для отображения информации
Номер патента: 1397964
Опубликовано: 23.05.1988
Авторы: Зиньковский, Золотарева, Коваленко, Фирин, Царан
МПК: G09G 3/14
Метки: информации, отображения
...Сигналы с выходов преобразователя 1 кодов поступают на управляющий вход ивход синхронизации первого регистра.На втоРом энакоместе индикатора 3отображается требуемая информация.После отображения информации на втоз139 ром знакоместе индикатора 3 преобразователь 1 кодов обнуляется и готов для приема информации, отображаемой на третьем зцакоместе индикатора 3.Процесс продолжается последователь но и оканчивается после отображения информации на всех энакоместах индикатора 3.В режиме самоконтроля устройство отображения информации работает следующим образом.Сигнал с выхода одного из разрядов второго регистра 6 поступает на первый управляющий вход коммутатора 4, Во второй разряд второго регистра 6 записывается единица.В этом режиме...
Устройство для вывода графической информации
Номер патента: 1399809
Опубликовано: 30.05.1988
МПК: G09G 1/08
Метки: вывода, графической, информации
...и управляет работой модуляционного блока 3. Сигналы временной диаграммы цикла считывания формируются на выходах раэрядон сдвигового регистра 14, который в течение цикла считывания поразрядно выдвигает "1", а в конце цикла сбрасывается в "0" сигналом с выхода дешифратора 15, который выра" бытает временную последовательностьимпульсов на протяжении цикла считывания. Этим же сигналом окончания цикла перебрасывается первый триггер 16, который определяет, на какой регистр и мультиплексор модуляционного блока поступают сигналы записи с выходов первого 17 и второго 18 элементов И и сигналы управления мультиплексорами с выходов первой 19 и второй 20 групп элементов И. Временная диаграмма цикла заггисиинформации реализуется следующимобразом....

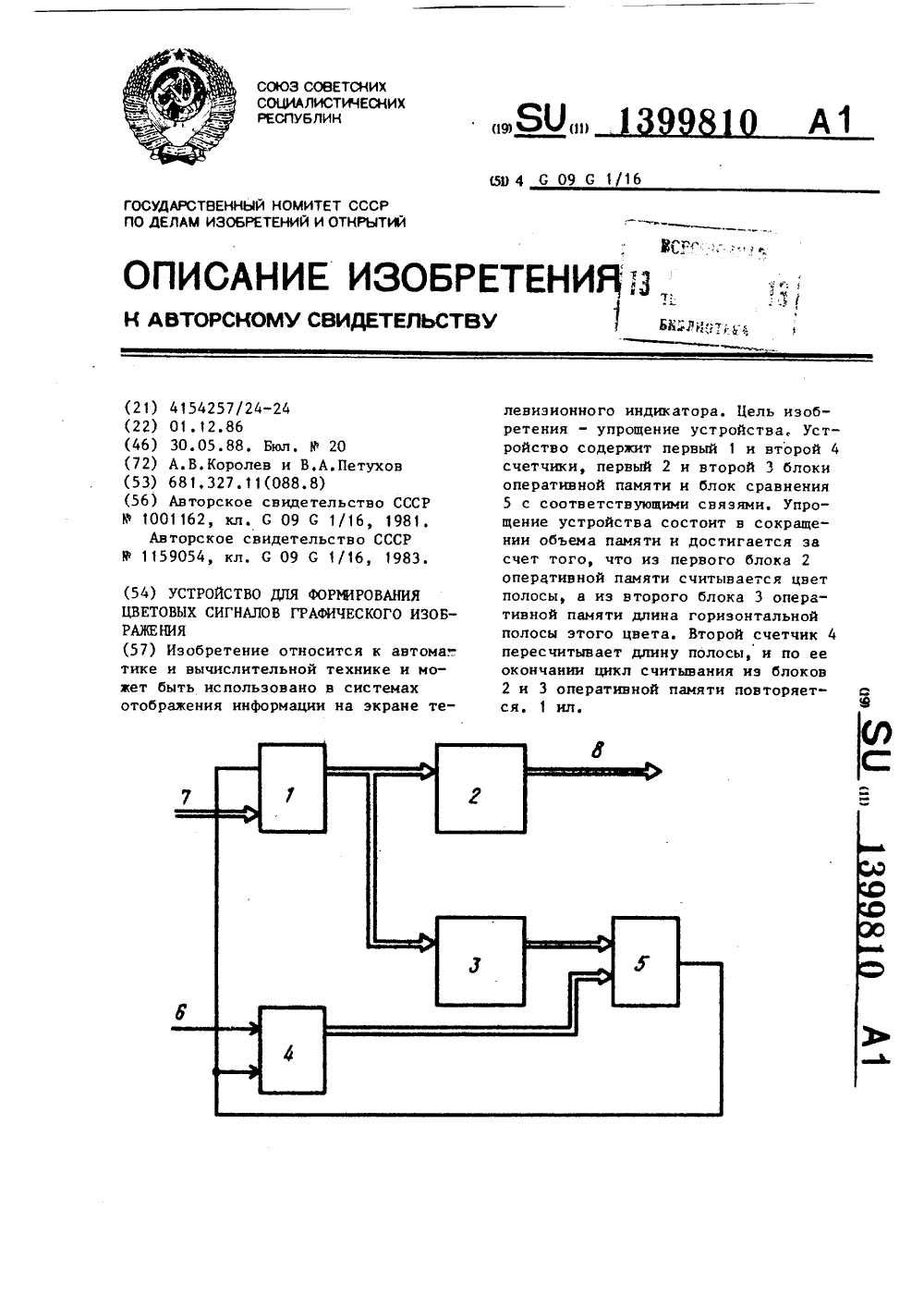

Устройство для формирования цветовых сигналов графического изображения
Номер патента: 1399810
Опубликовано: 30.05.1988
МПК: G09G 1/16
Метки: графического, изображения, сигналов, формирования, цветовых
...блока сравнения 5 - код длины этой полосы. Сустановкой нулевого потенциала навтором входе второго счетчика 4 разрешается дальнейший счет счетчикомтактовых импульсов. Процесс счетавторого счетчика 4 продолжается домомента очередного совпадения значений кодов в блоке сравнения 5.По завершению отображения всегокадра на вход установки в исходноесостояние устройства поступает код,устанавливающий первый счетчик 1 всостояние, при котором на его выходеформируется код адреса первой полосыуже отображавшегося кадра, в Случаенеобходимости его повторного отображения, либо код адреса ячеек первого 2 о и второго блоков оперативной памятис информацией о первой полосе очеред"ного кадра.Запись информации в блоки оперативной памяти может...
Устройство для вывода графической информации
Номер патента: 1399811
Опубликовано: 30.05.1988
Автор: Цапко
МПК: G09G 1/16
Метки: вывода, графической, информации
...диаграммы памяти, проходящих черезгруппу элементов И 15,Формула изобретения Устройство для вывода графической информации, содержащее генератор импульсов, счетчик точек, счетчик строк, первьп и второй дешифраторы, первьп, второй, третий, четвертый и пятьп триггеры, сдвиговый регистр, первый элемент И, первый сумматор, телевизионный индикатор, группу элементов И, первый счетчик импульсов, регистр адреса, второй сумматор, выход генератора импульсов соединен со счетным входом счетчика точек, первый выход которого подключен к счетному входу счетчика строк, второй выход счетчи- ка точек подключен к входам первого и второго деппфраторов, ервьп выход счетчка строк соединен с вторым входом первого дешифратора, первый выход которого...
Устройство для отображения информации на экране телевизионного индикатора
Номер патента: 1399812
Опубликовано: 30.05.1988
Авторы: Мусихин, Ощепков, Шаповалов, Шарыбин
МПК: G09G 1/16
Метки: индикатора, информации, отображения, телевизионного, экране
...растр,причем содержимое первого 2 и второго 3 счетчиков представляет собойдекартовые координаты Х и У электронного луча на плоскости экрана,Для перемещения элемента изображемая по дуге окружности производится 50решение в реальном масштабе временисистемы дифференциальных уравненийХ =+ Уу:-цхпри начальных условиях ХХо; У = У ; 55где Х, У - координаты элемента изображения на плоскости экрана;Вугол поворота элемента,Решение уравнений производится методом Эйлера первого порядкаьХ =+у У ьг.ьУ - ф Х дсс постоянным шагом 4 , равным периоду кадровой развертки,Значения приращений Ь Х и Ь Ухранятся в перном 12 и втором 13 блоках постоянной памяти, текущие значения Х и У - в первом 14 и втором 15регистрах. Суммирование приращений,текущих и...
Интерполятор
Номер патента: 1401481
Опубликовано: 07.06.1988
Авторы: Грездов, Шимановский, Ярославкин
МПК: G06F 17/17, G09G 1/08
Метки: интерполятор
...только содержимое накапливающего сумматора 12 станет равным либо превысит величину приращения, на выходе переноса вычитателякоммутатора 11 появится сигнал переноса, а на информационном выходе появляется остаток д от операции вычитанияс,= ( сР, + М тп) - М,где с( - число, равное либо М/2 в начале интерполирования, либо остатку от выполненияоперации вычитания во времяпоявления предыдущего переноса;ш,М - значения меньшего и большего приращений;И - число синхроимпульсов Т, поступивших в интерполятор отначала интерполирования допоявления первого переносаиз вычитателя-коммутатора 11,либо число тактовых импульсов, поступивших в интерполятор в течение промежутка времени от предыдущего переносадо последующего,Остаток д от операции вычитания...
Графический интерполятор
Номер патента: 1401509
Опубликовано: 07.06.1988
Авторы: Каплун, Омельянчук, Семенюк
МПК: G06F 17/17, G09G 1/08
Метки: графический, интерполятор
...цикл наращивания одной координаты и соответствующий подсчет оценочной функции повторяется до тех пор, пока результат сравнения не имеет видсумматор 9 ) сумматор 10.В этом случае от блока 13 поступает сигнал +1 в счетчик координаты Х (или У для другой четверти окружности),- 1 в счетчик координаты У (или Х) одновременно, а накапливающие сумматоры 9 и 10 зафиксируют полученные в этом такте суммы,Поменяются также управляющие коды коммутаторов 7 и 8, вследствие чего в следующем такте на входы сумматора 9 пост- пает в дополнительном коде содержимое сумматора 1 О, а на входы сумматора 10 в дополнительном коде число 2. Если, сравнивая полученные разности, имеем сигнал Меньше, то цикл начинается вновь с отработки шага по той координате, которая...
Устройство для формирования видеосигнала
Номер патента: 1401510
Опубликовано: 07.06.1988
Авторы: Бабушкина, Микитчук, Сотников
МПК: G09G 1/08
Метки: видеосигнала, формирования
...запрет прохождения генерируемой частоты, запрещая тем самым формирование следующих адресов чтения.Устанавливается следующий начальный ад рес чтения строки изображения от МП устройства на четвертый 12 и пятый 13 информационные входы устройства.При необходимости устанавливаютсятакже новые значения на втором 10 и третьем 11 информационных входах устройства, З 0 на втором 15 и третьем 16 управляющихвходах устройства. Под действием сигнала, поступившего на четвертый управляющий вход 17, осуществляется запись начальных адресов в первый 5 и второй 6 счетчики, которые устанавливают на втором и З первом входах блока памяти начальный адрес чтения. Сигналом Пуск, поступающим от МП устройства на первый управляющий вход 14 устройства,...
Устройство для отображения информации
Номер патента: 1401511
Опубликовано: 07.06.1988
Авторы: Голик, Доронин, Офенгенден, Светличный
МПК: G09G 1/16
Метки: информации, отображения
...чтения-записи, вырабатываемый формирователем 6 импульсов записи-чтения, который запускается блоком 13 сопряжения. При этом содержимое выбранного элемента поступает в регистр 5 с второго информационного выхода блока 1. Маркирование элемента осуществляется через вход установки в единичное состояние маркерного разряда регистра 5, соединенного с третьим управляющим выходом блока 13 сопряжения с внешним контроллером, а запись нового содержимого элемента в блок 1 производится через его вход записи. Во время рассмотренных операций состояние счетчика 3 адреса не меняется. Запуск формирователя 6 импульсов записи-чтения для маркирования производится в паузах между запусками для отображения (например, во время обратного хода развертки...
Устройство для отображения информации
Номер патента: 1401512
Опубликовано: 07.06.1988
Авторы: Завизиступ, Кон, Овсянников, Сотников, Шатохин
МПК: G09G 3/28
Метки: информации, отображения
...сканирования строк выбирается таким образом, чтобы частота регенерации изображения была больше критической частоты мелькания, обеспечивая четкую картину изображения и отсутствия строб-эффекта. Опорная частота, необходимая для работы устройства, вырабатывается генератором 1 импульсов.Оптимальную скорость движения информации обеспечивает второй счетчик 2,В режиме плавного движения информации в направлении вертикали газоразрядной индикаторной панели 22 частота, своим значением задающая скорость этого движения, через коммутатор 3 подается с выхода второго счетчика 2 на вход третьего счетчика 6. Первый 14 и второй 15 дешифраторы, а также четвертый 12 и пятый 13 счетчики работают поочередно, Первую половину строк газоразрядной...
Устройство для отображения информации на газоразрядной индикаторной панели
Номер патента: 1401513
Опубликовано: 07.06.1988
Автор: Свиязов
МПК: G06F 3/147, G09G 3/28
Метки: газоразрядной, индикаторной, информации, отображения, панели
...на входы первой группы дешифратора 3 второй ступени. Тем самым размыкается цепь прохождения тока через ГИП 2.При останове развертки за счет неизменения состояния первого счетчика 4 развертки либо неисправности второго дешифратора 7 первой ступени на его выходах поддерживают постоянные уровни напряжения. На выходах блока элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 9 - 9, кроме тех, на которые поданы постоянные уровни логической 1 с первого дешифратора 5 первой ступени, появляются уровни логической 1, а элемента ИЛИ - НЕ 10 - уровень логического 0. Сигналом с выхода элемента ИЛИ - НЕ 10 запрещается появление сигналов на выходах второго дешифратора 7 первой ступени, На входы блока элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 12 - 12 соединенные с выходами второго дешифратора...
Устройство для индикации
Номер патента: 1401514
Опубликовано: 07.06.1988
Автор: Свиязов
МПК: G06F 3/147, G09G 3/28
Метки: индикации
...последний записанный знак отображается на последнем, Х)-м, знакоместе первого индикатора 6.После записи последнего знака счетчик 5 14 адреса записи знакомест устанавливается в состояние, когда код на его выходе 0000, счетчик 15 адреса записи строк в состояние, когда код на его выходе 0000, и с еговыхода сигнал переноса поступает на первый дифференцирующий эле мент 41. Фронт сигн ал а переноса, выдел яемый дифференцирующим элементом, через третий элемент И 33 и пятый элемент ИЛИ 30 подается на К-вход триггера 13, переводя его в нулевое состояние. Уровень логического О, подаваемый на один вход 55 второго элемента И 37, запрещает прохождение сигналов Запись с блока 1 ввода, Этим исключается повторная запись информации на ранее...
Устройство для отображения графической информации на экране телевизионного индикатора
Номер патента: 1403091
Опубликовано: 15.06.1988
Авторы: Аноприенко, Башков
МПК: G09G 1/08
Метки: графической, индикатора, информации, отображения, телевизионного, экране
...равно восьми),Пятый коммутатор 22 коммутирует на выход значение цвета с того информационного входа, номер которого поступает на его управляющий вход. Пятый коммутатор 22 в совокупности с шифратором 21 позволяет выбрать для визуализации одно из отличающихся от фонового значений цвета, считанных из блоков 6 и 20 устройства, по следующему правилу: если считанное из блока 6 значение цвета отлично от фонового, то оно поступает на визуализацию, иначе на визуализацию поступает значение, считанное из одного из дополнительных блоков 24 ь,24;, 24 памяти, причем выбирается значение, отличное от фонового и считанное из дополнительного блока памяти с наименьшим значением 1(1(1(п). В случае, если из всех дополнительных блоков памяти 24 ь 24...
Устройство для вывода графической информации
Номер патента: 1403092
Опубликовано: 15.06.1988
Автор: Аноприенко
МПК: G09G 1/08
Метки: вывода, графической, информации
...состоит из двухвходовых элементов И, первый вход каждого из которых соединен с соответствующим разрядом первого входа группы 27 элементов И, а вторые входы, соединенные между собой, с вторым входом группы 27 элементов И, на который при выполнении стирания подается нулевой сигнал.Выходом устройства является выход триггера 11, задний фронт сигнала на котором может служить для формирования сигнала, свидетельствующего о завершении стирания текущего кадра изображения.Для установки исходного состояния в регистр 4 заносится требуемое значение фонового цвета, в триггер 14 - нулевое значение признака, в регистр 20 режима - управляющее слово 0000, задающее полное стирание всех блоков устройства, и по сигналу Стирание взводится триггер 10, По...

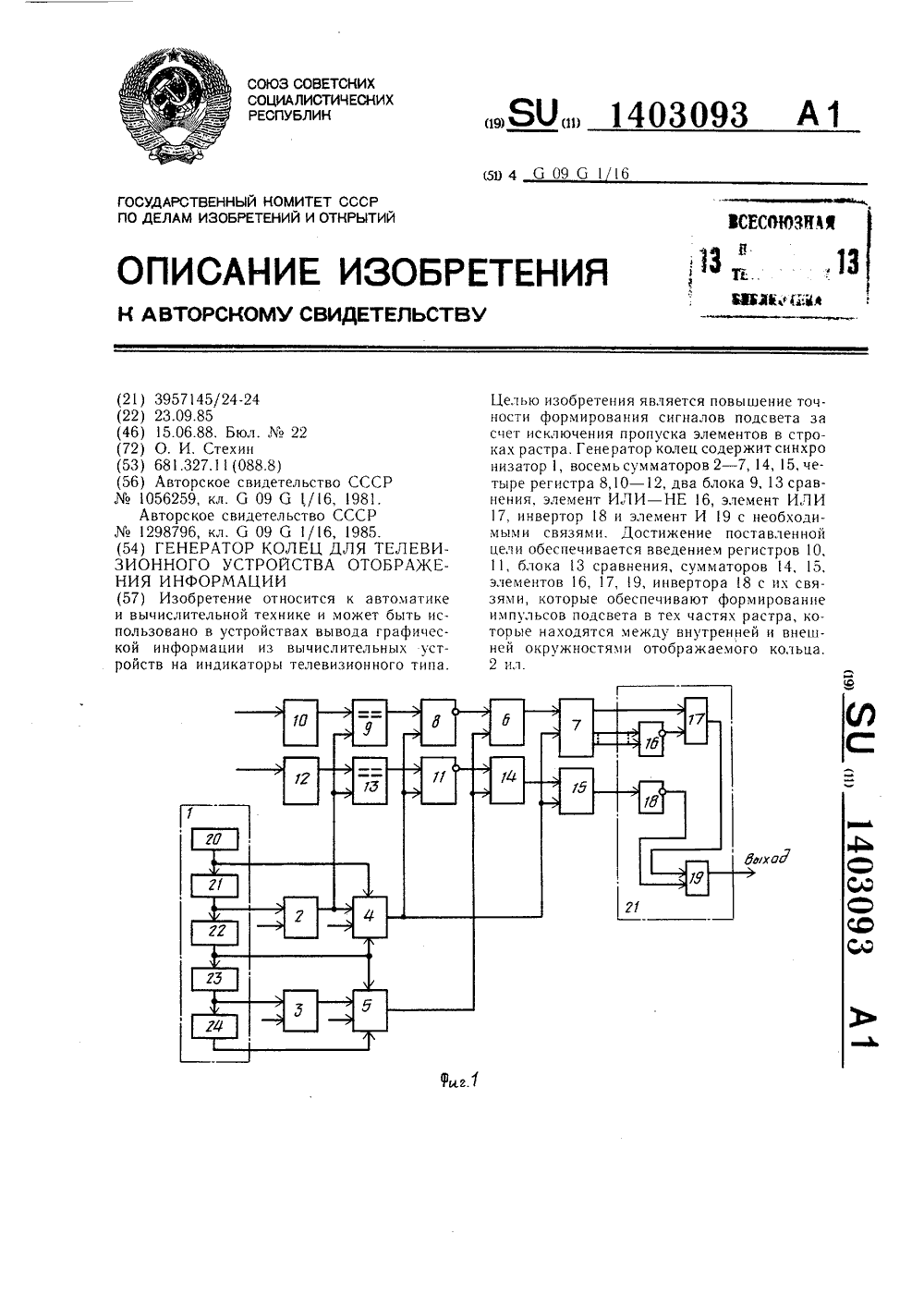

Генератор колец для телевизионного устройства отображения информации
Номер патента: 1403093
Опубликовано: 15.06.1988
Автор: Стехин
МПК: G09G 1/16
Метки: генератор, информации, колец, отображения, телевизионного, устройства
...на первом входе сумматора 4, постоянно равный единице, и проанализировать оставшиеся разряды на нем, необходимые для вычисления кодов (Х + 1 - Мо) при М ( Хо, то они предСтавляют собой не что иное, как дополнительные коды чисел М - 1 О.Но сумматор 2, производящий операцию М - Мо, для случая М ( хо будет вычислять именно такие требуемые коды.При Х)МО для вычисления кодов (М+ + 1 - Мо)используются прямые коды М - Мо с выхода сумматора 2. Итак, сумматор 4 накапливающего типа обеспечивает во время прямого хода строки вычисление кода (Х + + 1 - Хо)как для всех Х ( Хо, так и по кодам (М - Мо)г и.2 х(Х - Ъ) + 1.При Я = О на выходе сумматора 4 должен быть код (О - Йо)г = Мо. Это достигается тем, что,фиксированный код Мог передается на первый...
Устройство для формирования перекрестия на экране телевизионного приемника
Номер патента: 1403094
Опубликовано: 15.06.1988
Автор: Николайчук
МПК: G09G 1/16
Метки: перекрестия, приемника, телевизионного, формирования, экране
...следующим образом.Импульсы, вырабатываемые генератором 1, пересчитываются счетчиком 2 по координате Х, который сбрасывается сточны-и синхроимпульсами, вырабатываемымилоком 4 синхронизации, их же пересчитыает счетчик 3 по координате у, На входы - 8 устройства подаются коды координати у, размеры рамки Х.ф Р и по 1- Н, Действия, выполняемые сумматорами, представлены в табл. 1. Продолжение табл. 1 Номер сумматора Действие Действия, выполняемыми блоками сравнения, представлены в табл, 2. 2 21=29(х(210 39 2 22=211(х(213 40 Е 23=214 х(212 41 2 24=215(у(216 43 2 25=217 с.ус 219 44 2 26=220(у:218 451403094 Формула изобретения Нп Г41 Г на входы элемента ИЛИ, на один из входов которого поступает видеосигнал исходного изображения, а на выходе...
Устройство для индикации
Номер патента: 1403095
Опубликовано: 15.06.1988
МПК: G09G 3/14
Метки: индикации
...соответствующие элементы 5 индикации,Синхронно с записью кода информациив регистр 2 с другого выхода генератора 1 тактовых импульсов поступают тактовые импульсы со скважностью 2 на входформирователя импульсов 6. На прямомвыходе формирователя импульсов 6 формируются импульсы скважностью меньше 2,а на его инверсном выходе - импульсысо скважностью больше 2.Сигнал с одного из управляющих входов 8 обеспечивает прохождение соответствуюшего импульса через элемент И - ИЛИ7 на стробируюший вход дешифратора 3 ина управляющие входы ключей второй группы 9, При этом происходит выключение 40элементов 5 индикации и включение элементов 10 подсвета шкалы.Таким образом, за период тактовой частоты на выходе элемента И - ИЛИ 7 формируются импульсы со...
Устройство для отображения и измерения статических характеристик на экране электронно-лучевой трубки
Номер патента: 1406630
Опубликовано: 30.06.1988
Авторы: Волков, Дроздов, Ефимов, Петухов, Тимофеев, Шапкин
МПК: G09G 1/08
Метки: отображения, статических, трубки, характеристик, экране, электронно-лучевой
...39, который формирует сигнал гашения, вызывая свечение только необходимых сегмен тов основного контура. При наличии сигнала гашения блок 30 включает ключ 27, нд вход усилителя 29 подается напряжение питания и луч выводится за пределы экрана ЭЛТ (фиг. 2 и, р, 1, 1,).Таким образом фгрхируютс две строки по три цифры в каждой. Госле прорисовки цифр срабатывает компаратор 43 (фиг 2 Ж), который переключает знакогенератор 41 в режим интегрирования и на вход знакогенератора подается положительное напряжение с компаратора 42. Ьлок 30 подключает ключи 17 и 24 к входам усилителей 28 и 29 и формируется ось Х. Гри формировании осей компаратор 43 запрепьает гашение луча (фиг. 2 п, р, 1 - 11), подавая си Идл цд вход управления блока 30.5 10 15...
Устройство для отображения символьной и графической информации
Номер патента: 1406631
Опубликовано: 30.06.1988
Авторы: Коваленко, Льдов, Прищенко
МПК: G09G 1/16
Метки: графической, информации, отображения, символьной
...4) осуществляется все время при отсутствии сигнала на шине 18 с блока 6 В этом режиме алресы блока 8 формируются генератором 5 и через блок 7 по шинам 19 поступают ца адресные входы этого бло ка. Елиничное изменение адресов блока 8 осуцествляется синхронно с формированием растра на экране блока 12, за счет чего достигается однозначное соответствие знакоместа экрана и адресов блока 8.Считываемое из блока 8 слово разде О ляетсяс разряды, определяющие символьные данные, поступают на блок 9, а разряды определяющие графические данные, поступают в блок 1 Ф Младшие разряды блока 9 определяются счетчиком строк полосы зцакоместа в генераторе 5 и поступают по шинам 26, младНие разрялы блока 13 формирук)тся счетциком младших разрядов блока 14....

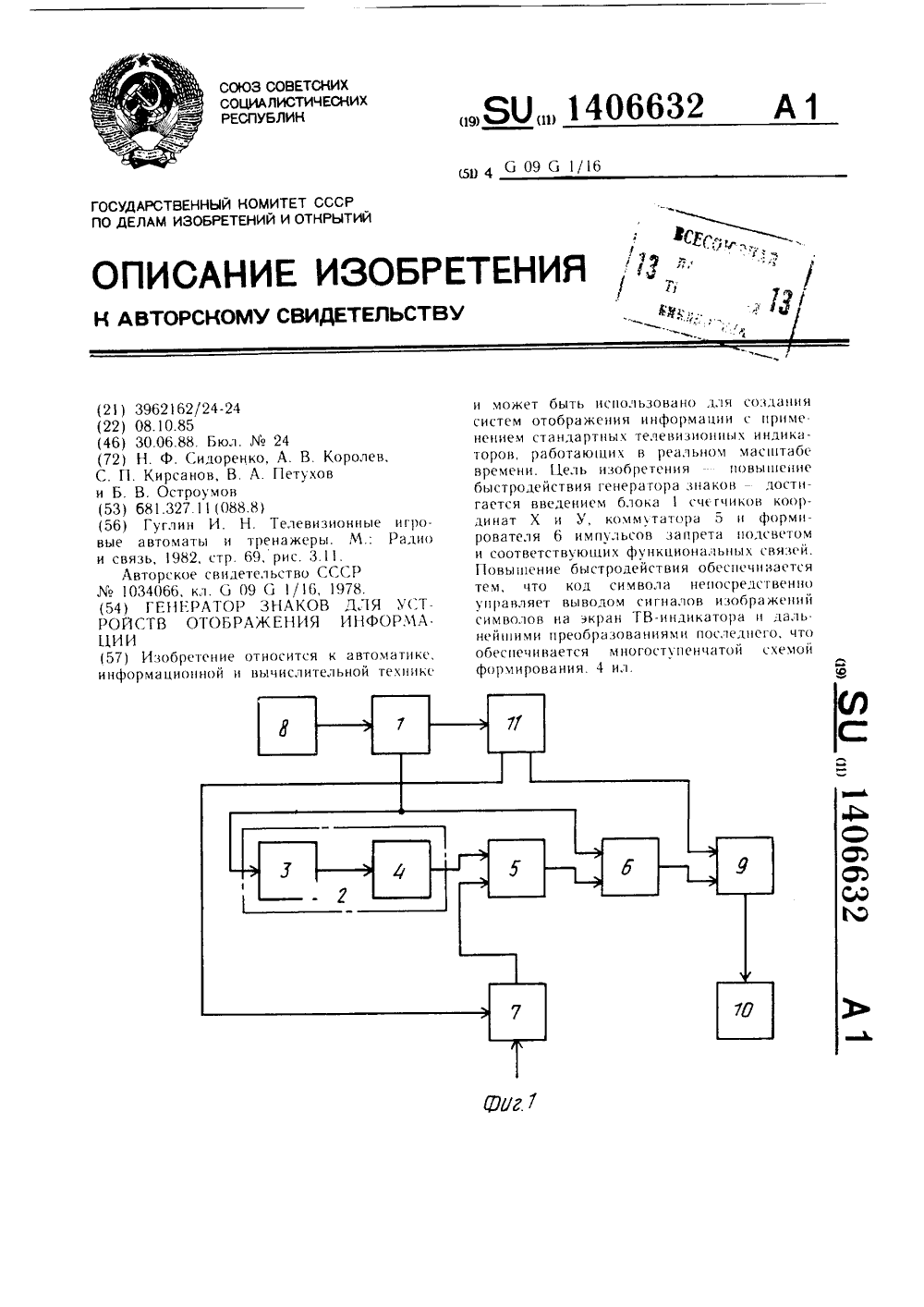

Генератор знаков для устройств отображения информации
Номер патента: 1406632
Опубликовано: 30.06.1988
Авторы: Кирсанов, Королев, Остроумов, Петухов, Сидоренко
МПК: G09G 1/16
Метки: генератор, знаков, информации, отображения, устройств
...кода ца управляющих входах, к входу формирователя 6 для обеспечения исключения межстрочных и межзнаковых интервалов из сигнала изображения символа.Регистр 7 знаков предназначен для записи, хранения и считывания кодов, подлежащих отображению символов. Он реализу. ется на регистрах сдвига.Формирователь 9 полного телевизионного сигнала предназначен для окончательного формирования полного телевизионного сигнала для подачи его цз телевизионный индикатор 1 О.Устройство работает след) ющим образом.Импульсы, вырабатываемые задающим генератором 8, поступают на блок 1 счетчиков, который выполняет деление частоты и формирует разрядные функции ЦРФх и ЦРФгг. Из поступающих ЦРФх и ЦРФу формирователь 11 сццхроимпульсов выполнением логических операций...
Устройство для отображения информации на экране телевизионного индикатора
Номер патента: 1406633
Опубликовано: 30.06.1988
Авторы: Гусятин, Кольцов, Рапопорт, Смыслов, Снурников, Сотников
МПК: G09G 1/16
Метки: индикатора, информации, отображения, телевизионного, экране
...статистическое изображение, причем горизонтальное смещение изображения будет зависеть от величины этого кода, если же этот установочный код будет меняться, например, монотонно, с периодом большим, чем период КГИ, а изменение его бу 4 ет начинаться во время КГИ, 40 то изображение на ТВ-экране будет двигатьгя по горизонтали в сторону, зависящую от того, растет или уменьшается значение установочного кода.Если значение установочного кода будет 45 меняться для определенности монотонно на единицу с каждым последующим СГИ, то изображение на ТВ-экране наклонится на 45 по отношению к оси Х н сторону, занисяцую от того, расти или лменьшаться будет двоичное значение установочного кода 50Точность воспроизводимого изображения на экране...
Устройство для отображения графической информации
Номер патента: 1406634
Опубликовано: 30.06.1988
Авторы: Боженко, Кондратов, Мешков
МПК: G09G 1/16
Метки: графической, информации, отображения
...2 памяти изображения. Это позволяет изменить линейные размеры фрагментов изображения.Процесс масштабирования осуществляется следующим образом.Первоначальное изображение поэлементного растра передается через блок 1 сопряжения в блок 2 памяти. Изменение изображения по вертикали в О/Я раз осуществляется во втором блоке 3 памяти путем последовательного считывания изображения из первого блока 2 памяти по вертикали с частотой Р и последовательной ее записи во второй блок 3 памяти с частотой Я. Для этого последовательно инкрементируются старший байт адреса считывания блока 2 памяти с интервалом времени 1/Р и старший байт адреса записи блока 3 памяти с интервалом 1/Я. Отсчет указанных времен осуществляет блоксопряжения.По входу-выходу 7 в...
Устройство для отображения информации на газоразрядной индикаторной панели
Номер патента: 1406635
Опубликовано: 30.06.1988
Автор: Карпов
МПК: G09G 3/28
Метки: газоразрядной, индикаторной, информации, отображения, панели
...и блок8 управления продолжает прерванный цикл перезаписи из второго блока 12 оперативной памяти в первый блок 1 оперативной памяти.В момент времени, когда блок 8 управления считывает информацию из первого блока 1 оперативной памяти, со счетчика 6 поступает сигнал Запрет, и блок 13 селекции обращения вырабатывает сигнал управления, приводящий в состояние ожидания блок 8 управления.Изобретение позволяет совместить вовремени операции ввода, развертки знака и процесс индикации информации на газо- разрядной индикаторной панели, что позво ляег повысить быстродействие устройства.Формилц изобретения1. Устройство для отображения информации на газоразрядной индикаторной па нели, содержащее первый блок оперативнойпамяти, выход которого соединен...
Устройство для отображения информации
Номер патента: 1408448
Опубликовано: 07.07.1988
Авторы: Гусев, Кашкин, Петрова
МПК: G09G 3/36
Метки: информации, отображения
...сигнала, подаваемого на выбираемые вертикальные шины индикатора. Информационный сигнал Формируется при помощи знакогенератора 10, преобразующего входной двоичный код в код знаков, например, с организацией 57. Сформированный код через блок 11 подается на выбранные вертикальные шины индикатора.По окончании поочередного сканирования горизонтальных шин блок 19 управления в момент времени, определяемый сигналом со счетчика 2 и зависящий от размеров матрицы 6, вырабатывает сигналы управления для коммутатора 4 и мультиплексора 8, которые коммутируют канал сканирования так, что в по" следующее время кадра осуществляется сканирование вертикальных шин индикатора, а информационный сигнал подается на выбираемые горизон-альные шины индикатора. При...
Устройство для отображения объемных изображений на экране электронно-лучевой трубки
Номер патента: 1410018
Опубликовано: 15.07.1988
Авторы: Касаткин, Костюкович, Скороходов
МПК: G06F 3/153, G09G 1/08
Метки: изображений, объемных, отображения, трубки, экране, электронно-лучевой
...Ь 2 см с выхода регистра17 поступает на цифроаналоговый пре бобразователь 13, выходные напряженияс ЦАП 13, пропорциональное ЬЕ 1 м, ас ЦАП 10, пропорциональное Д Е;, поступают на входы сумматоры 29,причемнапряжение с ЦАП 10 поступает черезинтегратор 12. С выхода сумматора 29снимается напряжение П(г), котороепо форме повторяет функцию 2, рас-.считываемую в блоке 1. Значение Ь Х 1с выхода регистра 15 поступает на, ЦАП 16. Выходные напряжения с ЦАП 16,и 9, пропорциональные Х 1 см и Ь Х;,поступают на сумматор 30, причем напряжение с ЦАП 9 поступает на интегратор 11. С выхода сумматора 30 снимается напряжение Б, формирующееразвертку по оси Х.Содержимое регистра 4 в преобразователе 8 код-время преобразуется впрямоугольный импульс с...
Устройство для отображения информации на экране электронно лучевой трубки
Номер патента: 1410090
Опубликовано: 15.07.1988
Авторы: Живилов, Козлов, Сорока
МПК: G09G 1/08
Метки: информации, лучевой, отображения, трубки, экране, электронно
...подсвета. По сигналу "Пуск" по входу 18запускается генератор 1 импульсов, свыхода которого импульсы поступают навход распределителя 5 импульсов.На каждом такте работы устройствана соответствующий вход преобразователя 6 с одного из выходов (соответствующего номеру формируемого элемента микрополиграммы) распределителя 5поступает сигнал, который совместнос сигналом с одного из выходов (соответствующего номеру формируемой мик рополиграммы) распределителя 3 обеспечивает формирование преобразователем 6 четырехэлементного кода функцийвозбуждения одного элемента формируемой микрополиграммы, Этот код черезэлементы И 11-14 управляет формирователями 7 и 8. Триггеры 64 и 65 блока17 находятся в нулевом состоянии,элементы И 11-16 разблокированы,...
