G09G — Схемы или устройства управления индикаторными приборами с использованием статических средств для представления переменной информации

Номер патента: 824278

Опубликовано: 23.04.1981

Авторы: Дроняева, Лазутин, Придорогин

МПК: G09G 1/06

Метки: защиты, прожигания, трубки, электроннолучевой

...блок8 управления яркостью, , 15Устройство работает следующимобразом.В исходном состоянии ключ 1 подсвета разомкнут и на катод ЭЛТ 2 подается положительное напряжение Е катода, запирающее ЭЛТ 2. Это же напряжение подается и на вход реле 3 времени, которое при высоком (запирающем) напряжении на катоде находитсяв исходном состоянии. При подаче на 25вход ключа 1 подсвета отпирающего импульса подсвета, ключ 1 подсветазамыкается, потенциал катода ЭЛТ 2падает до низкого уровня (модуляцияпо катоду) и ЭЛТ 2 отпирается. При 30этом реле 3 времени включается и начинает отсчет времени. Время срабатывания Т реле 3 времени выбираетсяменьше времени прожигания ЗЛТ 2Если .длительность импульса подсвета мень.ше времени Т , то по окончании этого импульса...

Номер патента: 824279

Опубликовано: 23.04.1981

Авторы: Главацкий, Грикун, Денбновецкий, Лысенко, Цыганок

МПК: G09G 1/08

Метки: информации, отображения

...о) воспроизведение в режиме разделения вре-мени для запоминания и индикации статической информации в сочетании с воспроизведением информации беэ запоминания (динамической информации), причем соотношение интервалов времени для воспроизведения статической и динамической информации по необходимости изменяется; в) режим воспроизведения только динамической информации (без запоминания). В режиме а управляющий сигнал с приемного регистра 1 на синхронизатор цикла не поступает, не поступает также сигнал на блок 9 коммутации и режим работы запоминающей ЭЛТ не меняется, т.е. устройство работает как известное. В режиме о управляющий сигнал с приемного регистра 1 поступает на синхронизатор 8 цикла, управляя работой генератора, счетчика и...

Номер патента: 824280

Опубликовано: 23.04.1981

Авторы: Баканов, Кощей, Михайлецкий

МПК: G09G 1/08

Метки: графическойинформации, отображения, трубки, экране, электроннолучевой

...входного регистра 22 и сложе иие в сумматоре 18 информации, поступающей на второй вход с выхода регистра 22 и информации, поступившей на третий вход с выхода сумматора 19, Аналогичные действия совершаются и 45 по каналу У, т,е. информация с вы.хода сумматора.20 записывается в регистр 37, из регистра 29 в регистр 33, из регистра 24 в регистр 30, в сумматоре 20 происходит сложение ко О дов, иостуггивших из регистра 24 и с выхода сумматора 21, Как видно из Фиг, 1, разрешающий потенциал с нижнего выхода триггера 26 поступает на первые входы первых 14, 6 и вторых 555 15, 17 коммутаторов, которые в этот ,момейт ггодключд:от входы первых преобразователей код-переменное напряжение 4, 5 к соответствующим выходам вторых выходных регистров 32,...

Номер патента: 824281

Опубликовано: 23.04.1981

Авторы: Балашов, Горлач, Дубовых, Королев, Сорока

МПК: G09G 1/08

Метки: информациина, отображения, экране, элт

...И.Рассмотрим работу устройства повсем режимам на примере Формирования.одной микрополиграммы на первом цикле.работы регистров 4 и 5 сдвига,При отсутствии сигналов на выходахэлементов 18 и 9 И первый режим ра-.боты.) сигнаяы на входы регистров 4 и5 сдвига поступают равномерно с выходов элементов 23 и 24 ИЛИ и все элементы микрополиграмьы формируются зар авные промежутки времени (Фиг. 2) .Перевод. первого 4 и второго 5 регистров сдвига из одного устойчивого сосояния в Другое осуществляется по2окончании цикла работы регистрови 3 сдвига. При этом сигналы управления поступают с выходов элемент ов 11и 14 И, Эти сигналы образуются и подаются по цепи: третьи выходы регист.ровов 2 и 3 сдвига импульсы, поступаемые с генератора импульсов,...

Номер патента: 824282

Опубликовано: 23.04.1981

Авторы: Кудряшов, Лазутин, Седова

МПК: G09G 1/08

Метки: маркером

...перемещения маркера. При остановке вращения 1 ИРУ 12 или отпускании кнопки 11 содержимое счетчиков 5 и 6 соответствует координатам маркера, По сигналу от устройства 14 управления код координаты переписывается в счетчик 4 адреса. От генератора 1 тактовых импульсов на счетчик 4 адреса подаются импульсы, которые он счи-45 тает до появления импульса переполнения. Импульс переполнения запускает схему 3 Формирования кода маркера, одновременно импульс переполнения поступает на элемент 2 или, прек ращая счет импульсов на счетчике 4 адреса. Формирователь 3 кода маркера размещает знак маркера в знакоместе, определяемом содержимым счетчика 5 символов и счетчика 6 строк. При пос ледующем поступлении импульсной йос 40 3 8242из входов которого...

Номер патента: 824283

Опубликовано: 23.04.1981

Авторы: Каплун, Сергиенко, Тукаленко, Хомяков

МПК: G09G 1/08

Метки: маркером

...сравнения,выдавая на его выход сигнал каждыйраз, когда коды старших разрядовсравниваются, т.е. когда координатылуча попадают в область, прилегающую к координатам маркера. Для индикации знака маркера один раз в кадре код из регистра 11 через коммутатор 13 и сумматор 14 по управляющим сигналам из блока 3 управления переписываются в регистр 12, луч ЭЙТ устанавливается в з;щанную точку, где с помощью специальной знаковой системы (не показана) вычерчивает ся знак маркера. 4283 фПрн перемещении маркера в нужномнаправлении (например, в одном извосьми кратных 4) на шинах 8 устанавлнвается шаг квантования, т.е. код,определяющий дискретность (в растровых единицах) перемещения луча, нашинах 7 - код числа квантов. Оба кодаперемножаются в блоке 5 и...

Номер патента: 824284

Опубликовано: 23.04.1981

Авторы: Ершов, Кабо, Молина-Гарсия, Ремизов, Самойлов

МПК: G09G 1/16

Метки: автоматами, наборными, наэкране, программуправления, редактирования, элт

...коды команд,поступающих на вход знакогенератора,и в случае поступления команд "Курсив" и (или) "Полужйрный шрифт" выдает соответствующие сигналы на вхоз 0 ды элементов 7-9 И и 11 И-ИЛИ. В случае,если в записанной информации отсутствуют команды, соответствующие,полужирному и кур сивному начертаниюшрифта, элементы 8 и 9 И заперты.55 Видеосигнал поступает со знакогенератора 6 через открытый элемент 7 Ии элемент 1 О ИЛИ на вход блОка 15 индикации, который преобразует видеосигнал в видимое изображение на экране,40 Оператор, используя клавиатуру блока3, вносит необходимые изменения втекст, контролируя их визуально. Исправленная информация. выводится с помощью блока 1 на программоноситель.45, Если в информации, введенной в блок4...

Номер патента: 824285

Опубликовано: 23.04.1981

Авторы: Вайрадян, Лясковский, Цапко, Чучкин, Шувалов

МПК: G09G 1/16

Метки: вывода, графическойинформации

...телевизионному стандарту длительности строчной развертки. Сигнал с выхода старшего разряда счетчика 2 точек поступает на входсчетчика 3 строк, который осуществляет пересчет строк изображений вКадре и имеет период пересчета, соответствующий длительности кадровойразвертки 20 миллисекунд). Сигналыс выходов счетчика 2 точек и счетчика 3 строк поступают на входы первого 6 и второго 7 блоков дешифраторов. Первый блок 6 дешифраторов формирует управляющие сигналы записислова информации в сдвиговый регистр13, переброса пятого триггера 12,который разрешает прохождение видеосигнала со сдвигового регистра 13через первый элемент 14 И во времявидимого хода луча кадровой и строчнои разверток и сигналы формирования строчного импульса,...

Номер патента: 824286

Опубликовано: 23.04.1981

Авторы: Болтянский, Коченев, Михайлов

МПК: G09G 1/16

Метки: информации, отображения

...режимы работы блока 5 кодирования и регист" ров 6 и 7 сдвига.Моменты смены режимов указаны на фиг,2 метками, где участки а, -о,1 и О -бсоответствуют видимой части2строки, а б,1- а 2 - обратному ходу луча, Моменты времениС 1 и С(С 5 -С 7) соответствуют началу и концу изображения, т, е. ограничивают строку разложения. Моменты С 2 и С 6 соответствуют середине изображения, Момент С соответствует середине интервала С -С. Процесс формирования цифровых кодов видеосигнала блоком 5 кодирования и запись их в регистры 6 и 7 сдвига, например, для второй строки производится в интервале 12-16. В интервале(,2-1 блок 5 кодирования производит заполнение первого регист" ра 6 сдвига кодами, соответствующими первой половине строки разложения (С-...

Номер патента: 824287

Опубликовано: 23.04.1981

Авторы: Голубчик, Климентович, Фишман

МПК: G09G 1/16

Метки: информациина, лучевой, отображения, трубки, экране, электронно

...датчика 8, либо от блока 5памяти цифры, буквы, символы, формуляры, шкалы), либо от внешнего источника 20 видеосигнала телевизионное вещание).В задачу блока 3 ввода данных входит обеспечение сопряжения двухвстречных потоков информации - входного на шине 17 и выходного на ши 4 о не 18, разграничение их по видам:промежуточное запоминание, формирование команд прерывания, согласование параметров телевизионной разверт. -ки с темпом работы. цифровой вычисли 45 тельной машины,ЯБлок 3 ввода данных формирует ко"ды изображений, по которым из блока5 памяти считывается соответствующее изображение и коды воспроизводи 50 мых величин, которые в результатединамической компенсации развертывающей функцией в преобразователе цифрового кода во временной...

Номер патента: 824288

Опубликовано: 23.04.1981

Авторы: Задубовский, Козловский

МПК: G09G 1/18

Метки: информациина, отображения, трубки, экране, электроннолучевой

...величину, а все ступени у 50сигнала кадровой развертки - одинаковую величину,В каждой точке промежуточной остановки луча ЭЛТ 10 производится воспроизведение символа в соответствии с поступившим на вход генератора 4 символов кодом. Генератор 4 преобразует входной код в токи Фун 88 фкциональной развертки символов, протекающие через знаковую отклоняющую катушку 12, и в импульсы управления подсветом символов, которые запускают триггер 5. Выходные сигналы с триггера 5 усиливаются по амплитуде в блоке 6 модуляции и персдаются на модулирующий выход ЭЛТ 10, Помимо этого генератор 4 формирует пачку импульсов (сигнал конца символов), число которых равно максимально возможному количеству символов в информационной строке, т, е. числд импульсов в...

Номер патента: 824289

Опубликовано: 23.04.1981

Авторы: Королев, Смирнов, Сорока

МПК: G09G 1/18

Метки: информации, отображения, экране, элт

...на каждом такте его работы в возбужценном .состоянии можетнаходиться последовательно толькоодин из его выходовВ исходном состоянии возбужден первый его выход. дПервый элемент 9 И служит для того, чтобы триггер 4 менял свое состояние через каждый цикл рабдты распределителя 5 микроконтактов, Второйэлемент 10 И служит для выделения Зоимпульса "конец символа".Коммутатор Ь служит для того, чтобы в зависимости от состояния выходов(элементов 11 и 12 И групп выходы распределителя 5 микроконтактов коммутировались на входы соответствующихформирователей 7 отклоняющих напряжений таким образом, чтобы с выходовпоследних снимались отклоняющиенапряжения, необходимые для формирования (в пределах заданного размерасимвола) только той...

Номер патента: 824290

Опубликовано: 23.04.1981

Автор: Свиязов

МПК: G09G 3/04

Метки: информации, отображения

...поступает сигнал с первого выхода блока 4 элементов И. Информация в данном индикаторе запоминается, Задний фронт сигнала "Адрес" выделяется в блоке 17 управления и поступает на вход первого распределителя 28, переводя его в следующее состояние. Раз-. решающий сигнал поступает на второй индикатор 2 второй группы и последовательный код с блока 9 ввода зано 40 5 82429 3 элементов И имеется сигнал, разре- шающий занесение информации в первый цифровой индикатор 1 первой группы "План". Последовательный код отображаемого числа с блока 9 ввода поступает на одни входы элементов И 20 и 1, 21. Сигнал с первого выхода второго распределителя 29 поступает на второй вход элемента И 21 и последовательный код через элементы И 10 21 и ИЛИ 11 заносится в...

Номер патента: 824291

Опубликовано: 23.04.1981

Авторы: Баскин, Баскина

МПК: G09G 3/04

Метки: индикации

...коммутатора 3, У генератора 1 синхроимпульсов прямой выход подключен ковходам источников 1, -и ко входуделителя 12 частоты, а инверсныйвыход - к первому входу элемента 13И, второй вход которого соединен свыходом триггера 4, а выход - сосчетным входом пересчетной декады6.Делитель 12 частоты вырабатывает управляющую опорную последовательность импульсов, находящихся в фазес импульсами цифры "О" от источников 1 1 - 1 и информации, Выход делителя 12 частоты подключен к счетному. входу коммутатора 3, к 5 -входутриггера 4 для разрешения пересчета 30 ко входу элемента 5 задержки дпясброса пересчетной декады 6, ко входу записи блока 7 буферной памятидля смены информации в нем методомвытеснения.з На эпюрах а - с (фиг, 2) показаны временные...

Номер патента: 824292

Опубликовано: 23.04.1981

Автор: Клюка

МПК: G09G 3/10

Метки: индикации

...вторые выводы нагрузочных резисто- МЕров первых ламп обеих групп соединены свыходамк источника питания,824292 4формула изобретения 3Устройство содержит две фгруппы индикаторных ламп 1 и 2, каждая из.которых содержит соответственно индикаторные лампы 3 - 3 -и 44 - 4 , ог)9 раничительные резисторы 5 - 51, и 61 611, ключи 7 и источник 8 питания.Устройство работает следующим образом.При возникновении положительного потенциала на правом полюсе источника 8 питания и отсутствии напряжения на левом полюсе, ток протекает через .первую лампу 3 первой группы и вторую .лампу 4 второй группы и через оба ключа 7. Таким образом, через ключи 7 ток течет в оба полупериода, но при этом в аждый полупериод через ключи 7 течет полусуммарный ток...

Номер патента: 824293

Опубликовано: 23.04.1981

Авторы: Степанов, Шапкин

МПК: G09G 3/20

Метки: индикации

...8 устанавливаются40 сигналы "логическая 1, которые поступают на входы первого элемента И 3.На выходе элемента И 3 устанавливается сиГнал ЛОГическая 1, который запрещает прохождение сигнала СИ 2 через второй элемент И 4 на триггер 1. При этом триггер 1 останется в исходном состоянии, при котором с выхода триггера 1 подается сигнал логическая 1 ф,Узел 5 блокировки замкнут и через не 50 го на одни входы коммутирующих элементов 6 поступает питание Е. Триггер 1 устанавливается в исходное состояние сигналом СИ 3. Если при отсутствии сигнала СИ 1, хотя бы на одном выходе дешифратора 8 будет сигнал флогичес кий Оф (например, при коротком замыкании выходных элементов), то на выходе первого элемента И 3 формируется сигнал 93 флогическая 1",...

Номер патента: 826409

Опубликовано: 30.04.1981

Авторы: Колесников, Кулаков, Печерский, Фокеев

МПК: G09G 1/08

Метки: 826409

...одним символом на экране ЭЛТ. При этом границы зон формирования символов (+ Ь, - Ь, +1.), - Б) задаются формирователи опорных напряжений, Автоматическое изменение направления образующей происходит выдачей команд запрета на управляющие сигналы интеграторов координат Х и У от соответствующих компараторов, при достижении напряжением на выходе интегратора одной из границ зоны. При формировании символа О (фиг. 2) опрос блока 3 памяти символа при изменении направления вектора производится в точках 2 - 8. При этом информация о векторе из регистра кода вектора 5 передается в дешифратор кода подсвета луча 6, дешифратор кода длины вектора 8 и дешифратор кода ориентация вектора 9. Коды длины и ориентации вектора, определяющие образующую символа...

Номер патента: 826410

Опубликовано: 30.04.1981

Авторы: Афанасьева, Дзюба, Жакович, Цымбаревич

МПК: G09G 1/08

Метки: 826410

...работает следующим образом,С выхода генератора 1 сигналов образцовый сигнал поступает на вход поверяемого осциллографа 7, на экран которого отображается амплитудно-временная форма выходного сигнала.Формирователь 9 стробирующих импульсов в это время начинает формировать строчные синхронизирующие импульсы, по при-ходу которых телевизионный датчик 6 стробирует по одному видеоканалу амплитудновременную характеристику сигнала (входного) на экране поверяемого осциллографа 7и по другому - штрихи прозрачного шаблона 8, 20По приходу строчного синхроимпульсаодновременно начинает работу генератор 2импульсов, счетные импульсы которого поступают на входы первого 3 и третьего 5счетчиков.Первый счетчик 3 проводит отсчет импульсов между...

Номер патента: 826411

Опубликовано: 30.04.1981

Автор: Говоров

МПК: G09G 1/08

Метки: 826411

...8 вырабатывает также сигнал подсвета Б отображаемой кривой. Если на вход запрета элемента 9 запрета сигнал не поступает, то сигнал подсвета Ю через элемент 9 подводится к управляющему электроду ЭЛТ (не показано), чем достигается отображение непрерывной по начертанию кривой.При необходимости сопровождения кривой дополнительной информацией четвертый регистр 10 вначале сигналом, поступающим по шине а от блока 1, сбрасывается в нуль, а затем под воздействием сигнала, поступающего от блока 1 по шине в, в него из блока 4 засылается код символа азбуки Морзе. Точке в, входящей в этот символ, соответствует код 0,1, а тире - 10. Поэтому код символа А, к примеру, имеет следующий вид 0110. Сигналом, поступающим по шине а от блока 1, кольцевой...

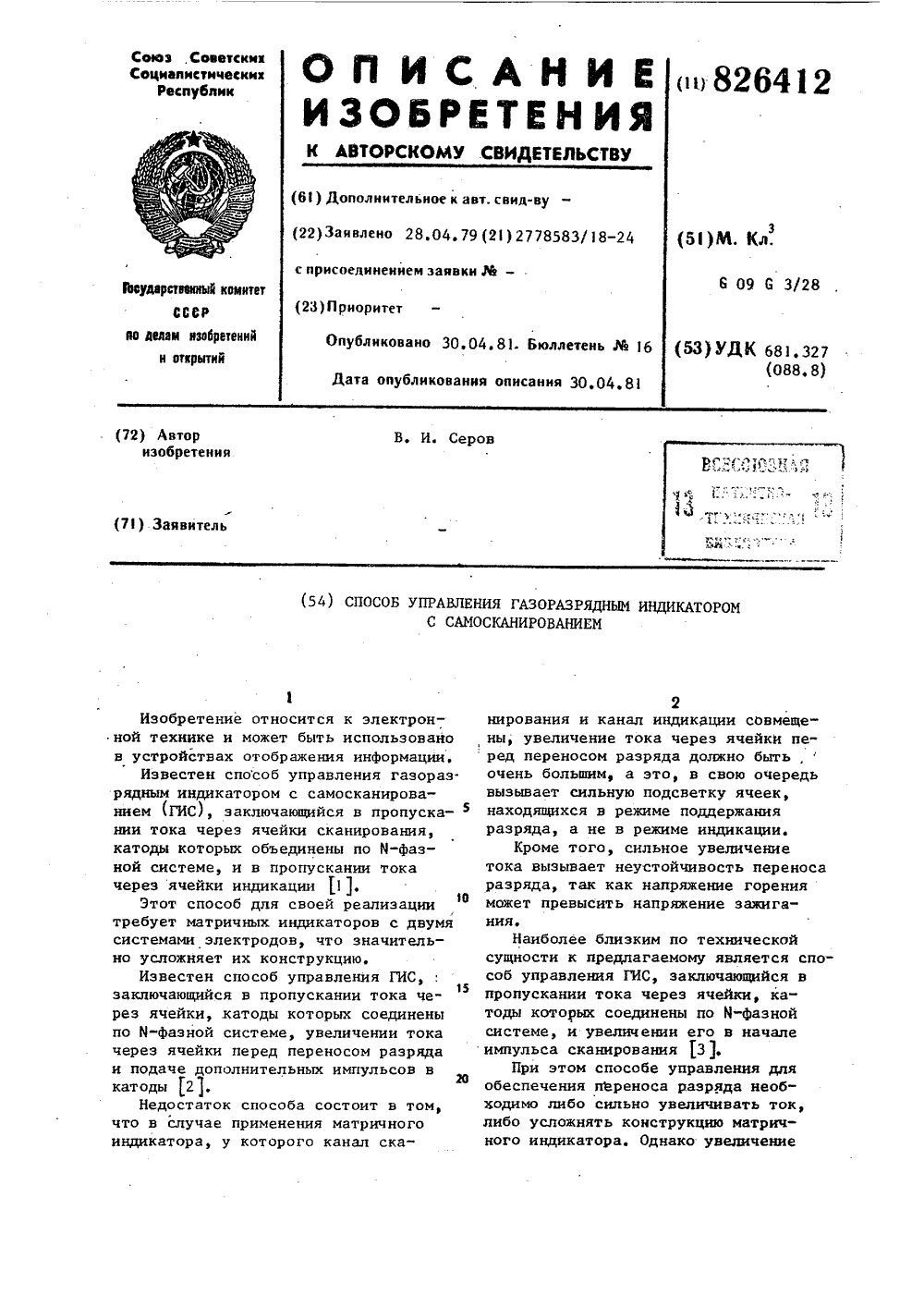

Номер патента: 826412

Опубликовано: 30.04.1981

Автор: Серов

МПК: G09G 3/28

Метки: газоразрядным, индикатором, самосканированием

...- эпюра тока, протекающего черезаноды ячеек ( 3,1 - ток поддержанияразряда; Д - ток индикации; 3-токпереноса разрядф С - эпюра напряжения, подаваемого на аноды ячеек(О - напряжение, обеспечивающее зажигание и горение ячеек),В начальный момент 1 к первойячейке прикладывается напряжение О,которое больше напряжения зажиганияподготовленной ячейки (предполагается, что ячейка подготовлена), а напервую группу катодов - нулевой потенциал, при этом анод имеет относительно катодов положительный потенциал.В ячейке возбуждается разряд, и через нее начинает протекать ток, направление которого соответствуетбч 12 40 45 50 55 5 10 20 25 30 35 4полярности приложенного напряжения (кривая с то 3.1 , интервал-1).В момент времени 1на первую группу...

Номер патента: 828212

Опубликовано: 07.05.1981

Авторы: Блох, Бодашков

МПК: G09G 1/08

Метки: графическойинформации, отображения, экране, электроннолучевойтрубки

...вход - с преобразователем 10, ЭЛТ 19 включает модулятор и откло:няющую систему. Преобразователь 10 сое,динен с модулятором ЭЛТ и первыми вхо,дами вторых преобразователей 5 и 15. Регистры 1 и 11 конечных координат входами подключены к выходу блока 20 управления. Выходы преобразователей 4, 14, 5, 15 по каждой из координат соединены с соответствующим сумматором 7 или 17, подключенным к координатным усилителям 8 и 1,181 О 15 20 25 30 35 4 О 45 50 55 60 б 5 соединенным с отклоняющей системой ЭЛТ, Регистры 6 и 16 входами соединены с выходами соответствующих вычислителей 3 и 13, подключенных ко входам блока 9 определения порядка приращения. Другие входы регистров б и 16 соединены с выходом блока 9 определения порядка приращений, соединенного...

Номер патента: 828213

Опубликовано: 07.05.1981

Автор: Шатилов

МПК: G09G 1/08

Метки: информациина, отображения, трубки, экране, электроннолучевой

...которого зависит от сигнала управления, поданного на его вход Вх.4. Эти импульсы поступают на управляющие входы коммутаторов 4 и 5. При этом синусоидальные напряжения, поданные на их вторые входы, не поступают на выходы коммутаторов 4 и 5, Сигналы с выходов коммутаторов 4 и 5 подаются через блоки 14, .15, величина напряжения на выходе которых зависит от управляющих сигналов на их вторых входах Вх. 5 и Вх. 6, на интегрирующие блоки 6, 7, на которых осуществляется сглаживание фронтов включения и отключения синусоидальных напряжений. Затем сигналы поступают через сумматоры 8 и 9, на вторые выходы которых Вх.1 и Вх.2 подаются сигналы, вызывающие смещение фигуры по экрану ЭЛТ, на усилители 10 и 11 и далее на соответствующие электроды...

Номер патента: 830510

Опубликовано: 15.05.1981

Авторы: Белов, Ефимов, Иванов, Луций, Чернов

МПК: G09G 1/08

Метки: векторовна, лучевой, отображения, трубки, экране, электронно

...координат и в регистры кодов приращений координат из ЭВМ записываются коды проекций начальногоположения вектора (коды координат ХНи У, соответственно) со своимизнаками, а также коды приращений ЬХи дУ соответственно со своими знаками. Коды Х, и Упреобразуются первым цифроаналоговым преобразователем6 и вторым цифроаналоговым преобразователем 7 соответственно,в аналоговые сигналы, поступающие на первыевходы аналоговых сумматоров 2 и 3, свыходов которых, поступая на входыотклоняющей системы ЭЛТ, выводят лучв начальную точку,Коды приращений дХ и ьУ из регистрров 15 и 16 поступают на первый и второй умножители 4 и 5.соответственно. Одновременно. коды с выхода счетчика 9 преобразуются третьим циффоаналоговым преобразователем 8 в...

Номер патента: 830511

Опубликовано: 15.05.1981

Авторы: Денбновецкий, Кузьмин, Лещишин, Лысенко, Михайлов, Терлецкий, Цыганок

МПК: G09G 1/08

Метки: объемнойинформации, отображения

...предусматриваетвозможность построении аксонометрических проекций без искажения по осямХ, У, 2., или с искажениими по осям Х, У, Х. В устройстве это реализуется блоком 11 задания масштабов, управляемого кодовыми посылками, поступаюпдн ми на его вход со входного регистраи определяющими тип аксонометрической проекции и наличие или отсутствие искажениИ по осям Х, У, 2, Например, при коэффициентах искажений меньше единицы с выходов блока 11 задания масштаба на выходы сумматоров 9 и 10 поступают такие напряжения, которые алгебраически складываясь в сум+ маторах 9 и 10 с напряжениями, определяющими соответствующую координату, уменьшают в конечном счете дли-. ну пути, проходимого лучом записи запоминающей ЭЛТ вдоль оси, по которой введен...

Номер патента: 830512

Опубликовано: 15.05.1981

Автор: Васильев

МПК: G09G 3/08

Метки: индикации

...напряжения а виде сигналов пилообразного напряжения большой длительности, прямые и инверсные (фиг. 2 д, е), формируются генератором 3 и подаются на вторые входы элементов 5 и 6 сравнения. На выходе последних получают серии прямоугольных импульсов (фиг.2 ж, з), частота которых равна двойной частоте сети. Скважности серий меняются в пропорции с изменением управляюших напряжений (фиг. 2 д, е). Скважность серии импульсов, получаелых на выходе элемента 5 сравнения, уменьшается (фиг, 2. ж), а скважность серий на выходе элемента 6 сравнения (фиг. 2 э) - увеличивается.По передним фронтам импульсов обеих серий с помошью второго и третьего формирователей прямоугольных импульсов 7 и 8 формируют соответственно две серии управляющих...

Номер патента: 830513

Опубликовано: 15.05.1981

Автор: Шестеркин

МПК: G09G 3/20

Метки: индикации

...развертки. Счетчик 7 разверткисвязан с блоком 8 синхронизации и блоком 4 памяти, соединенным с блоком 8синхронизации. К выходам первого дешифратора 3 подключены входы элемента ИЛИ НЕ 9, выход которогоподключен к блоку 8 синхронизации. Выход блока 8 синхронизации подключенк первому входу регистра 10 первого дешифратора 3, а второй вход регистра 10 соединен с выходом блока 11сравнения первого дешифратора 3, одинвход которого подключен к счетчику раз- .вертки 7, а второй вход блока 1 1 сравнения первого дешифратора 3 подключен к 55выходу блока 4 памяти,Устройство для индикации работаетследующим образом. 34Входная последовательность кодов, соответствующая ординатам отображаемого процесса обычным образом (пословно) записывается в блок 4 памя...

Номер патента: 830514

Опубликовано: 15.05.1981

Авторы: Глубоков, Лобань, Серов

МПК: G09G 3/28

Метки: газораз-рядным, индикатором, матричным

...осуществления переноса разряда.В момент времени (предшествующий окончанию импульса Ы-фазного напряжения, ток горящей ячейки сканирования увеличивается до величины Знее, обеспечиваю. щей устойчивый перенос разряда от одного катода к другому.При переносе разряда от одного катода к другому (момент ( ) ток ячейки сканирования уменьшается до величины, близкой к нулю (см. д) . Интервал времени должен быть не менее времени диффузии носителей разряда из горящей ячейки сканирования в смежную. В момент времени 1( на чертеже г) на аноды сканирования подается импульс напряжения (.)р, длительность которого больше времени зажигания ячейки, смежной с горящей, а амплитуда - больше напряжения зажигания этой ячейки. Ограничений по амплитуде этого импульса...

Номер патента: 834738

Опубликовано: 30.05.1981

Авторы: Голубчик, Климентович, Фишман

МПК: G09G 1/10

Метки: информациина, отображения, трубки, экране, электроннолучевой

...изменять расстояние между соседними делениями шкалы. Первый цифроаналоговый преобразователь 7 Формирует на,своем выходе ступенчатое напряжение, абсолютная величина которого пропорциональна номеру деления шкалы, а величина каждой ступеньки пропорциональна промежутку делениями.Сравнение напряжения с выходаформирователя 9 напряжения с напря жением с выхода первого цифроаналогового преобразователя 7 в первом компаратсре 8 вне зависимости от линейности напряжения на выходе формирователя напряжения 9 происходит 25 только тогда, когда указанное напряжение изменится на величину ступеньки напряжения с выхода цифроаналогового преобразователя , Напряжение с выхода первого цифроаналогового преобразователя 7 является эталонным, опорным (например,...

Номер патента: 834739

Опубликовано: 30.05.1981

Авторы: Берман, Митрейтер, Фридлянд

МПК: G09G 1/10

Метки: графи-ческой, информации, отображения, трубки, экране, электро-hho-лучевой

...управляющие разрядностямии режнмамй счета и коммутирующиесигналы, Блок 1 управления можетвключать в себя дешифратор кодов адреса, выдающий импульс записи соответствующему приемнику информациив соответствующий момент времени,регистр записи командного слова сосхемами дешифрации кода типа информации, триггерные и логические схеЗО 35 40 45 ЗО 55 еО где Х и У - координаты текущей точки дуги (окружности)% - ее радиус.Учитывая, что Уе Йсозь,где 9 - угол между направлением на текущую точку и осью У , и перехода к дифференциальной Форме, получимдх йдС М - дСсо 5 ф 5 и 6 Подставляя Хк вп 1 з, имеемдх дРдсещ 3 Я а со ь ц 4дС Взяв интеграл и записав результатв дискретной форме, получимХ щ Х + йй со 55 аР (8)к 4 с 8ДСсоответствующие реверсивные...

Номер патента: 834740

Опубликовано: 30.05.1981

Автор: Голубчик

МПК: G09G 1/16

Метки: информа-ции, лучевойтрубки, отображения, экране, электронно

...трубку 9, шину 10 входной информации (синхронизирующие импульсы и видеосигналы с электронно-вычислительной машины и 20 телевизионных датчиков, например продетектированный радиосигнал телевизионного вещания) .Предлагаемое устройство работает следующим образом. 25Блок 1 управления и синхронизации синхронизируемый входными синхроимпульсами с шины 10 входной инФормации, через блок 2 управления отклонением луча одновременно перемещает два луча двухлучевой элек-. троннолучевой трубки 9 по строкам и полю слева направо и сверху вниз так, как это принято в телевизионном стандарте. Таким образом, два луча двухлучевой электроннолучевой трубки 9 прочерчивает на экране одновременно две строки воспроизводимого иэображения.Формирователь 3...
