G09G — Схемы или устройства управления индикаторными приборами с использованием статических средств для представления переменной информации

Номер патента: 1062766

Опубликовано: 23.12.1983

Авторы: Королев, Хайдаров

МПК: G09G 1/16

Метки: информации, отображения, приемника, телевизионного, экране

...блока памяти. бО 65 50 соединен "с.вторым входом преобра: зователя двоичного кода в телевизионный сигнал, второй выход блока упНа фиг, 1 представлена структурная схема устройства на Фиг. 2 - 4 режимы отображения информации.Устройство содержит счетчик адреса 1, который включает счетчик 2 строк и счетчик 3 символов, счет чик 4 адреса, состоящий из счетчика 5 строк и счетчика б символов, выходы счетчиков 2 и 5 строк поразрядно . соединены с входами элементов ИЛИ группы 7, выходы счетчиков 3 и б 10 символов поразрядно соединены с входами элементов ИЛИ группы 8, выходы элементов ИЛИ групп 7, 8 соединены с адресными входами блока 9 памяти, блок 10 управления, соединенный сблоком 9 памяти и со входами элементов И 11 - 13. Вход блока 10...

Номер патента: 1062767

Опубликовано: 23.12.1983

Авторы: Королев, Мустафин, Хайдаров

МПК: G09G 1/16

Метки: индикаторе, информации, отображения, телевизионном

...и временные диаграммы. Выбор режима осуществляется подачей с шины 30 управления на вход 17 блока 15 управления соот- . ветствующих сигналов.В режиме отображения символов с шины 29 данных на первые входы генератора 1 символов состоящего из блока 31 постоянной памяти и группы элементов 32 2 И"2 ИЛИ фиг.2 поступают коды символов, а на выходах блока 2 постоянной памяти вырабатываются коды изображениЯ полных несимметричных символов или первые половины кодов изображениЯ симметричных символов. С выхода 6 блока 31 постоянной памяти на вход 18 блока 15 управления поступают сигналы, в соответствии с которыми сигналы разрешения появляются на выходе 26 блока 15 управления для несимметричных символов, а для симметричных сигналон - на выходах 26 и...

Номер патента: 1062768

Опубликовано: 23.12.1983

Авторы: Виглин, Королев, Кулик

МПК: G09G 3/18

Метки: информации, отображения

...что в устройство для отображения информации, содержащее последовательно соединенные распределитель импульсов и первый блок ключей,выходы которого подключены к вертикальным шинам матричной индикаторной панели, и последовательносоединенные знакогенератор и второйблок ключей, выходы которого соединены с горизонтальными шинами матричной индикаторной панели, генераторимпульсов, выход которого соединенс первыми входами первого счетчика,и распределителя импульсов, послед-ний выход которого соединен с еговторым входом, с первым входом второго и вторым входом первого счетчиков, третий вход которого соединен с выходом блока сравнения, авыход первого счетчика соединен свторым входом второго счетчика, выход которого соединен с входом...

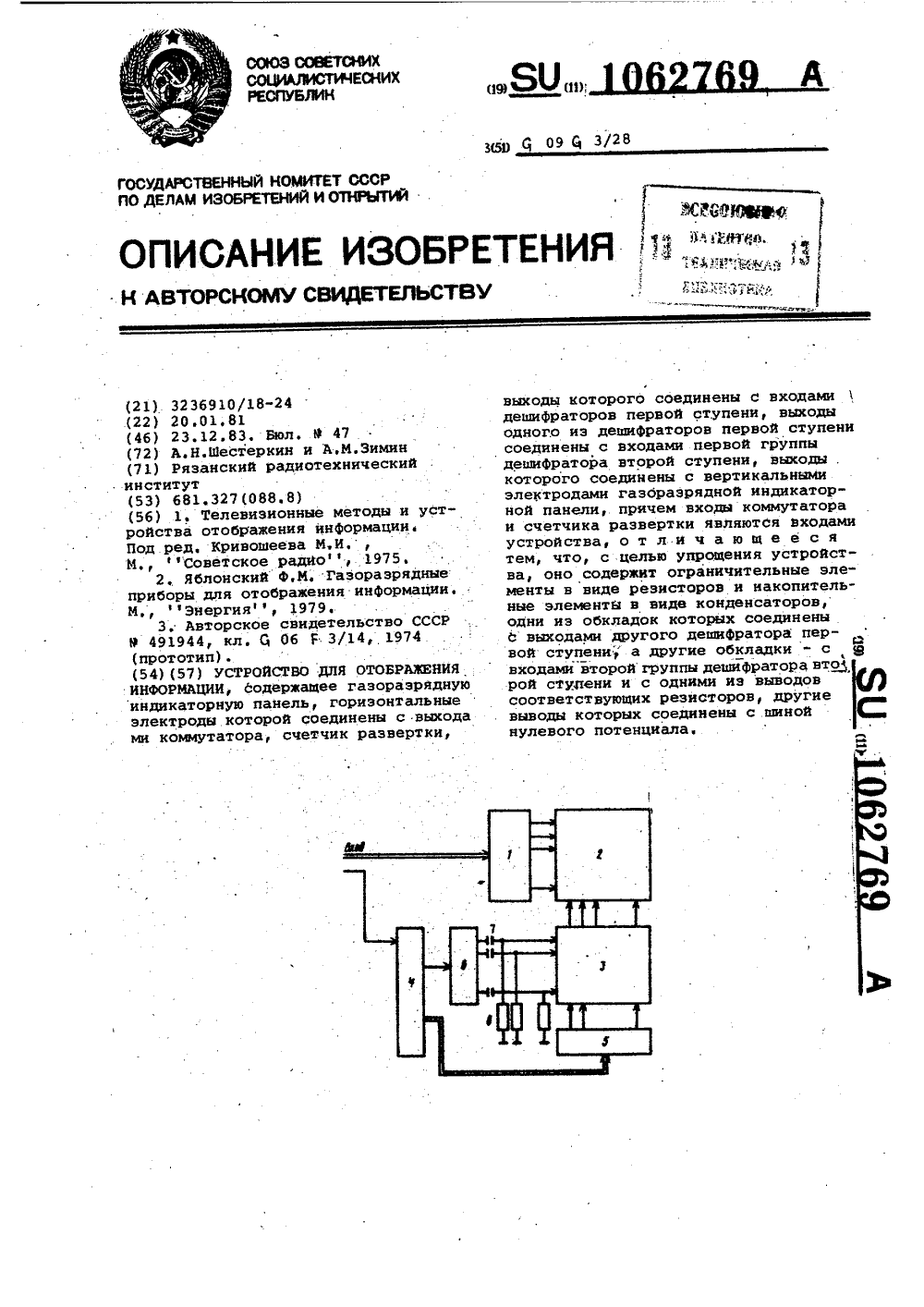

Номер патента: 1062769

Опубликовано: 23.12.1983

Авторы: Зимин, Шестеркин

МПК: G09G 3/28

Метки: информации, отображения

...ключевогоэлемента, с помощью которого осуществляется отключение питающего напряжения, Например, при использовании в качестве индикатора гаэоразрядных .панелей для построения лишьключевого элемента требуется пять 60высоковольтных транзисторов, причемвыходной транзистор должен обеспечить коммутацию тока, питающеговесь индикатор. Таким образом, существенным недостатком известного уст-) 65 ройства для индикации являетсябольшая сложность,Цель изобретения заключается вупрощении устройства,Поставленная цель достигаетсятем, что,устройство для отображения информации, содержащее гаэоразрядную индикаторную панель, горизонтальные электроды которой соединеныс выходами коммутатора, счетчикразвертки, выходы которого соединены со входами дешифраторов...

Номер патента: 1064292

Опубликовано: 30.12.1983

Автор: Петунин

МПК: G09G 1/16

Метки: информации, отображения

...Вторые входы всех 30 блоков сравнения подключены к выходу цифроаналогового преобразователя 15. Выходы блоков 4 и 5 сравнений соединены с первыми входами элементов 2 И-ИЛИ б. Вторые входы элемен тов б подсоединены к выходам ВЯ-триггера 18. Выходы элементов 6 соединены с одними входами элементов И 7, к вторым входам которых подсоединены выходы соответствующих Формировате лей 8-10 импульсов линейных и угловых перемещений соответственно. Выходы второго и третьего элементов И 7 соединены с двумя входами элемента ИЛИ 11. Выход первого элемента соединен с входом Я ВЯ-триггера 19 через дифференцирующую цепочку 20 РС . Вход В ЙЯ-триггера 19 соединен с выходом кадровых синхронизирующих импульсов синхронизатора 13, .а выходс входом элемента ИЛИ...

Номер патента: 1064293

Опубликовано: 30.12.1983

Автор: Шестеркин

МПК: G09G 3/00

Метки: информации, отображения

...один из входов элемента Иподключен к выходу четвертого триггера, а другой вход элемента И иодин из входов сумматора по модулю 2являются четвертым входом блока,один из входом элемента ИЛИ-НЕ подключен к выходу третьего триггера,а другой вход его является первымвходом блока, другой вход сумматора по модулю 2 подключен к выходучетвертого триггера, выход сумматора по модулю 2 подключен к одномуиэ входом элемента И,На фиг. 1 представлена Функцио.- нальная схема устройства; на фиг.2- функциональная схема блока синхронизации.Устройство содержит матричную индикаторную панель 1, первый и второй блоки 2 и 3 коммутации, дешиф."ратор 4, счетчик 5 развертки, блок 6 синхронизации, первый регистр 7, блока 8 сравнения, блока 9 памяти,второй 10 и...

Номер патента: 1068978

Опубликовано: 23.01.1984

Авторы: Задубовский, Рейхенберг, Шевченко

МПК: G09G 1/00

Метки: информации, отображения

...вход 41 45 циФрового функционального преобразо" . вателя - код координатной составляющей У. Первый выход 42 предназначен для выдачи корректирующей функции ЗХ+ У, второй выход 43 - для Функции Х + ЗУ, третий выход 44 для Функции Хф + У, четвертый выход 45 - для функции Х(Х- + Уф), пятый выход 46 - для функции У(хт Уф), шестой выход 47 - для Функции Ф - Ф и седьмой выход 48 - для функции ХУ, Блоки 31-35 умножения и сумматоры 36-39 могут быть выполнены по комбинационной схеме, например в виде постоянной. памяти.С целью сокращения объема памяти 60 блоки 31-33 умножения и блоки 29-30 постоянной памяти могут быть выполнены с разделением разрядной сетки аргумента пополам с использованием для каждой части разрядов Отдельного 65 псъ:тоянного...

Номер патента: 1068979

Опубликовано: 23.01.1984

Авторы: Клейнерман, Левинтов, Наумов

МПК: G09G 1/04

Метки: информации, лучевой, отображения, трубки, экране, электронно

...противойоложного по знаку предшествующему отклонению,равной 2 максимально возможной вели 4чины, не может обеспечить полную ком 40пенсацию фон в катушках отклоняющейсистемы.Целью изобретения является повышения точности устройства отображения информации.Поставленная цель достигается тем,что в устройство для отображения инФормации на экране ЭЛТ, содержащее формирователь кода отклонения луча, один из входов которого является входом устройства, а выход соединен с первым входом первого преобразователи код-ток, выходы которого соединены соответственно с одними из входов интегрирующих усилителей, выходы которых соединены с отклоняющими катушками ЭЛТ, и последовательно соединенные генератор опорной частоты, счетчик и дешифратор, первый выход...

Номер патента: 1068980

Опубликовано: 23.01.1984

Авторы: Богдановский, Ким

МПК: G09G 1/08

Метки: информации, отображения

...микропрограммы сим.вола на выходе 30 блока 3 памятиявляется контрольный код символа,который через сумматор 19 поступаетна вход блока 11,сравнения, где вовремя действия первого сигнала сравнения с выхода 34 .Формирователя 2импульсов сравнивается поразрядно скодом символа, поступающим с выхода35 регистра 10 кода символа.Вторым словом микропрограммы символа является многоразрядное число,равное сумме кодов векторов данногосимвола.,Это число через коммутатор18 записывается в регистр 10 кодасимвола по второму сигналу записи,поступающему с выхода 25 Формирователя 2 импульсов, и хранится в немдо окончания формирования символа.Третье и все последующие слова,формирующиеся на выходе 30 блока.Зпамяти, содержат информацию о наклоне, длине и...

Номер патента: 1068981

Опубликовано: 23.01.1984

Автор: Гуглин

МПК: G09G 1/16

Метки: информации, лучевой, отображения, трубки, экране, электронно

...соединен с одним иэ входовФормирователя квазиобъемности, другие входы которого соединены с выходами формирователя статических иэобрвжений,На Фиг,1 представлена Функциональная схема устройства на Фиг.2 условный вид преобразованных цифровых развертывающих Функций дискретизации.Устройство содержит первый 1 и второй 2 регистры, выходы которых подключены соответственно к первому и второму входам вычислительного блока 3, синхронизатор 4, первый выход которого подключен к третьему входу вычислительного блока, синус- но-косинусный преобразователь 5, третий б и четвертый 7 регистры, первый 8, второй 9, третий 10 и четвертый 11 накапливающие сумматоры, логический формирователь 12, Формирователь 13 квазиобъемности и Формирователь 14 статических...

Номер патента: 1068982

Опубликовано: 23.01.1984

Авторы: Гончаров, Королев, Лебедев, Сергеев, Теслюк

МПК: G09G 1/16

Метки: графической, информации, формирования

...кодов впоследовательном виде под действиемимпульсов с выхода счетчика 20.Если очередной выдаваемый регистром 352 разряд равен единице, то это означает, что в очередном наименьшемблоке графической информации (слове)есть информация. В этом случае этотединичный импульс, складываясь с импульсом переноса, с выхода счетчика20 проходит через первый элементИ 11 на управляющий вход блока 17 памяти и инициирует считывание этогоненулевого блока наименьших размеров (слова) в параллельном виде впервый регистр 1. Если же очереднойразряд на выходе регистра 2 равеннулю, это означает, что очереднойнаименьший блок графической информации (слова) равен нулю. В этом случае считывания кода засвета из блока 17 памяти не происходит, и поддействием импульсов с...

Номер патента: 1070599

Опубликовано: 30.01.1984

Авторы: Герасимов, Ползунова

МПК: G09G 1/08

Метки: информации, отображения

...6 дуг окруж- ностей, генератора 7 векторов и пер вым входом блока 5 развертки символов. Первые и вторые выходы генераторов векторов и дуг окружностей шинами 43-46 соответственно под-ключены к второму, третьему, четвертому и пятому входам арифметического блока 8, шестой вход которого шиной 47 соединен с вторым выходом блока 2 управления, который третьим, четвертым, пять 1 м и шестым выходами по шинам 48-51 соответственно связан с вторыми входами генератора 7 векторов, генератора 6 дуг окружностей, генератора 4 символов и первым входом блока 5 развертки символов, первый выход которого шиной 52 соединен с вторым входом блока 2 управления, второй вход шиной 53 - с третьим входом генератора 4 символов, первым выходом по шине 54...

Номер патента: 1070600

Опубликовано: 30.01.1984

Авторы: Королев, Сорока, Тиунов

МПК: G09G 1/18

Метки: изображения, трубки, формирования, экране, электронно-лучевой

...микрополиграмм), В исходном состоянии кодизображения первой микрополиграммыпервой частной обобщенной фигурыхранится в регистре 20 сдвига, остальная часть кода изображения - вблоке 9 регистров кода подсвета,откуда по мере необходимости пересылается на регистр 20 сдвига.Первый, второй и третий выходы 45 распределителя 5 связаны с соответствующими входами элементов И 35блока 9 регистров кода подсвета стем, чтобы по окончании цикла работы распределителя 3 обеспечить за О пись в регистр 20 сдвига кода подсвета очередной микрополиграммы длячастной обобщенной Фигур.т. Записьосуществляется сигналом с вь 1 ходаэлемента 19. Первый, второй и третийвыходы распределителя 4 связаны ссоответствующими входами элементовИ 34 блока 9 регистров кода...

Номер патента: 1072091

Опубликовано: 07.02.1984

Авторы: Лазутин, Неронова, Рубо

МПК: G09G 1/16

Метки: информации, отображения, приемника, телевизионного, экране

...щестой выход блок; управления подключен к первому входу первого сдвигового регистра Второй вход которого подключен к перво. - ,Вьгходу второго коммутато; а 2Недостаток заключатся в том.что укаэанное устрой"тво позволяет о Ображать различные ги-ы информации без значительных аппаратурных за-.:- Рат. ОДНаКО УСтРОйСТВО Ит 1 еЕ:1 Евь - кую разррггающую способность, , Г: слУчае т ести г 1 овыд ть Раз 1 саощ 1 о способность В лва раза лу г.;д Уне:1- чения тактовой частоть 1, тс ьес т-., одимо примеять более быс:,.:Дси ." .-" щие логические элементыу .ели ,; потребление мо 1 гкос:"- бл-,кот; ,грг .,- лекия.ЦЕЛЬ УСтрОйСта - тСВ"; тИЕ НВ 1 ДЕЖНОС И тсТРОйстна Зд, С"1 ЕТ ПО 1:- жени я требований к быс тродей стаи;о ЛОГИгЕСКИХ ЭяЕМЕКтон И Г,ВЫЕНИЕ 1...

Номер патента: 1072092

Опубликовано: 07.02.1984

Авторы: Капичула, Родионов, Судаченко, Члиянц, Ярош

МПК: G09G 1/16

Метки: изображений, приемника, телевизионного, формирования, экране

...Фигуры, Адреса всех точек отоб- ся уменьшение кода, содержащегосяражаемой фигуры последовательно пере 25,в данной ячейке блока памяти на едидаются с вычислителя 2 на адресные ницу, что соответствует стиранию точвходы всех блоков 5 , 5 , 5 ки в соответствующей ячейке блокапамяти. Код маски (МсМэМк) подается памятипоразрядно на один из входов соответственно первого б 1 , второго.б и П Р и м е Р. Допустим, что точкитретьего 63 элементов И, на другойс координатами Х У, принадлежащей отвход каждого из которых подается уп ображаемой фигуре блока обработки выРавляющий сигнал с вычислителя 2. дает код цвета 001 и код маски 001.ВыбоР блока памяти, в который буд Первый Разряд кода маски поступаетзаноситься информация о точке с зана первый вход...

Номер патента: 1072093

Опубликовано: 07.02.1984

Авторы: Докукин, Ильинский, Мелехов, Мельшиян, Пучков, Циванчук, Шпилева, Якушев

МПК: G09G 3/288

Метки: индикации

...проводимости 14 -14 пк, коммутатор б столбцов по координате Х содержит транзисторы одного типа проводимости 154 -15 п , транзисторы 16 А -16 другого типа проводимости и коммутатор 4 строк по координате Х содержит транзисторы одного типа проводимости 17 -17 ттранзисторы 18 -18 п другого типа проводимости,дешифратор 3 по координате У содержит транзисторы 19,И -19 я(основные) другого типа проводимости, транзисторы 20 -20 дп (дополннтельные) од" ного типа проводимостикоммутатор 5 строк по координате у содержит 5 транзисторы 21 -21(1 одного типа, проводимости, транзисторы .Я 2-22 л другого типа проводимости, коммутатор 7 столбцов по координате У содержит транзисторы 23 -23 и одного типа 10 проводимости, транзисторы 24 4 -24 я другого типа...

Номер патента: 1073793

Опубликовано: 15.02.1984

Авторы: Галиев, Хотеев

МПК: G09G 1/16

Метки: знаков, приемника, телевизионного, формирования, экране

...наклона на вход триггера 18, данные признаков маркера, вертикальной и горизонтальной черты, наклонного шрифта соответственно на управляющий вход коммутатора 7, на вход Формирователя б импульсов подсвета, на вход элемента 9 И и управляющий вход видеокоммутатора 15.Одновременно с выхода счетчика 4 строк, управляемого по входу 21 счетными импульсами строчной или кратной ее частоты, код строк поступает на вход мультиплексора 14, и через де" шифратор 5 кода строк на вторые входы знакогенератора 3 и элемента 9 И поступают сигналы дешифрируемой строки.Под воздействием одновременно поступивших сигналов знакогенератор 3, выполненный на основе постоянного запоминающего устройства, в котором Хранится позиционная программа подсветов заданного...

Номер патента: 1073794

Опубликовано: 15.02.1984

Автор: Вохмянин

МПК: G09G 3/00

Метки: иллюминации

...первому ивторому тиристорам, выходы третьегомультинибратора соединены через резисторы с входами первого и второгомультивибраторон.На чертеже представлена принципиальная схема устройства для иллюминации,Устройство содержит первый муль 50тивибратор, выполненный на транзисторах 1 и 2, второй мультивибратор,выполненный на транзисторах 3 и 4,третий мультинибратор, выполненныйна транзисторах 5 и б, конденсаторы7-10, резисторы 11 и 12, первый 13,второй 14, третий 15, четвертый 16,пятый 17 и шестой 18 тиристорные ключи, первый 19, второй 20, третий 21и четвертый 22 диоды, нагрузки тиристорных ключей, включенные н разъемы 23-26. Устройстно для иллюминациисодержит также источник постоянногонапряжения 27 и источник...

Номер патента: 1075297

Опубликовано: 23.02.1984

Авторы: Королев, Левченко, Сорока, Тиунов

МПК: G09G 1/08

Метки: лучевой, символов, трубки, формирования, экране, электронно

...случае сигнал опроса проходит через соответствующий элемент И и устанавливает этот триггер в нулевое состояние. Следующий импульс опроса сбросит н нулевое состояние сле дующий первый триггер, находящийся н единичном состоянии. Когда н единичном состоянии находится только самый правый триггер, очередной импульс опроса сбрасывает его н нулевое состояние через элемент И и через элемент 61 проходит на выход распределителя 10. Если оказывается, что триггер 45 уже находится в нулевоь состоянии, то очередной импульс опроса проходит через элемент И 53 и элемент 61 ИЛИ на выход распределителя 10, на выходе которого присутствует сигнал только одного из триггеров, причем им является триггер 45, который находится н единичном состоянии. Сбор...

Номер патента: 1075298

Опубликовано: 23.02.1984

Авторы: Даев, Козлов, Лискин, Майстренко, Путятин, Рогачев, Савенков

МПК: G09G 1/16

Метки: индикаторе, информации, телевизионном, формирования

...второй схемы сравнения, первый вход которой соединен с выходом счетчика по координате У, а второй вход второго блока сравнения соединен с вторым выходом вычислителя масштаба изображения, первый вход которого со единен с первым выходом первого блока памяти, второй и третий выходы которого соединены соответственно с третьими и четвертыми входами вычислителя поворота изображения, а четвертый выход первого блока памяти соединен со вторым входом второго и третьего блоков памяти, третий и четвертый вход которых соединен с соответствующими выходами формирова теля адреса и соответственно с вторым и третьим входами вычислителя масштаба изображения, четвертый и пятый входы которого соединены с соответствующими выходами вычислителя 40...

Номер патента: 1076937

Опубликовано: 28.02.1984

Автор: Белов

МПК: G09G 1/06

Метки: лучевой, сдвига, строк, текста, трубки, экране, электронно

...супматора. подключен к выходам первогои второго счетчиков, другой вход - квыходам третьего и пятого счетчиков,выход сумматора соединен с шестымвходом мультиплексора, другой входэлемента ИЛИ является тринадцатымвходом устройства.На чертеже изображена блок-схемапредлагаемого устройства.Устройство содержит триггер 1,элемент И 2, элемент ИЛИ 3, счетчики 4-7, сумматор 8, мультиплексор 9,регистр 1 О, счетчик 11, блок 12 памяти, входы 13-25 устройства, выход 26 устройства.Устройство работает следукщимобразом.Режим 1. Считывание с блока 12памяти. Здесь и далее предполагается, что массив символов, хранимых вблоке 1 2, значительно превышает количество символов, отображаемых на экране ЭЛТ (не показана),Счетчик 4 знаков команд имеет разрядность,...

Номер патента: 1078457

Опубликовано: 07.03.1984

Авторы: Глубоков, Коростелев, Малецкий, Харитонов, Штурман

МПК: G09G 3/28

Метки: варианты, его, информации, отображения

...следующих столбцов матричного индикатора .7, также находятся в "зоне подсвета" и зажигаются надежно, что повышает достоверность отображаемой информации. Кроме того, ячейки в крайних столбцах матричной инцикаторной панели 7 горят во время двух периодов работы генератора 1, то обеспечивает одинаковую среднюю яркость всех столбцов отображаемой информации.Реализация устройства наиболее целесообразна при среднем числе столбцов счетчика 11 и элемента 12 совпадения.Третий вариант устройства работает следующим образом.Генератор 1 вырабатывает импульсы, которые запускают счетчик 3, выполненный реверсивным. Выходные импульсы реверсивного счетчика 3 управляют работой дешифратора 5, который через ключи 6 осуществляет развертку информации,...

Номер патента: 1080195

Опубликовано: 15.03.1984

Авторы: Васильев, Глухова

МПК: G09G 1/06

Метки: информации, осциллографа, отображения, экране

...соединенные триггер, один из входов которого является вторым входом устройства, другой вход - третьим входом устройства, который подключен к входу синхронизации регистров кода координат Х и 1, и разделительный элемент, выход которого подключен к выходу цифроаналогового преобразователя по координате У , введены мультиплексоры по координатам Х и ( , вйходы которых подключены к информационным входам регистров кода координат Х и У, и шифратор, входы которого являются входами группы устройства, выходы шифратора подключены к управляющим входам мультиплексоров по координатам Хи , информационные входы которых соединены с выходами координатных счетчиков адреса соответственно.На чертеже представлена блок-схема устройства.Устройство...

Номер патента: 1080196

Опубликовано: 15.03.1984

Авторы: Артюшин, Кипецкий, Олиярник, Шашук

МПК: G09G 1/16

Метки: изображения, приемника, телевизионного, формирования, экране

...вход первого блока памяти подключен к выходу первого коммутатора, пятый вход второго блока памяти подключен к выходу второго коммутатора, один из входов первого и второго коммутаторов, а также третий вход формирователя ,импульсов записи являются шестым входом устройства, другие входы первого и второго коммутаторов соединены с выходом счетчика строк, входом инвертора, четвертым входом Формирователя импульсов записи, четвертым входом первого блока элементов И, первым входом второго блока коммута,ии, второй, третий и четвертый входы первого и второго блоков коммутации соединены соответственно с первым, вторым и третьим выходамиблока счетчиков знаков, пятый входпервого и второго блоков коммутацииявляется четвертым входом...

Номер патента: 1081647

Опубликовано: 23.03.1984

Авторы: Стеценко, Шароватов

МПК: G09G 3/12

Метки: индикатором, электролюминесцентным

...соответствующим выходом дешифратора, а выход - с индикаторным выводом сегмента, а также элементы ИЛИ и НЕ 2.Известное устройство имеет сложную схему н большое количество дополнительного аборузавания. При этом в нем используется специальный генератор прямоугольных импульсов и емкостно-резистивные цепи дешифраторов для обеспечения синфазной работы командных сигналов с дешифратора и управляющих сигналов общего ключа и ключей индикации, а в случае сбоя в рабате генератора или изменения величины емкости конденсаторов дешифратора с индикатора выдается ложная информация.Кроме того, известное устройство не обеспечивает возможность питания электролюминесцентного индикатора от источника напряжения переменного тока.Цель изобретения - упрощение...

Номер патента: 1083223

Опубликовано: 30.03.1984

Авторы: Воропаева, Данилов, Синцов

МПК: G09G 1/16

Метки: информации, лучевой, отображения, трубки, экране, электронно

...системе ЭЛТ, введен блок элементов И-НЕ, одни из входов которогоподключены к выходам счетчика, другие входы - к второму выходу блокауправления, а выходы блока элементовИ-НЕ подключены к входам формирователя ступенчатого напряжения.На Фиг.1 изображена блок-схемаустройства; на Фиг.2 - временнаядиаграмма его работы,Устройство содержит блок 1 управления, задающий генератор 2, формирователь 3 горизонтальной развертки,усилители 4 и 5 отклонения по го-.ризонтали и вертикали соответственно,счетчик 6, формирователь 7 ступенчатого напряжения, блок 8 элементовИ-.НЕ 9, блок 10 модуляции, электроннолучевую трубку 11 (ЭЛТ) с отклоняющей системой 12. Устройство работает следующимобразом.Блоком 1 управления вырабатываются кадровые синхроимпульсы и...

Номер патента: 1083224

Опубликовано: 30.03.1984

Авторы: Баранов, Гутман, Зубков, Карпунин

МПК: G09G 3/00

Метки: газоразрядной, индикаторной, панелью, переменного

...амплитуда импульса стирания,Управление индикаторной панельюпроисходит следующим образом,В режиме индикации на все электроды по одной координате, например Х, подают напряжение поддержания разряда в виде двухполярных импульсов с амплитудой 16 под (диаграмма а) а на электроды другой координаты У подается сигнал нулевого уровня. При записи информации путем зажигания (вклю3224 4Х. Импульс стирания по координатеХ подают (диаграмма г) на выбранныйэлектрод в паузе между импульсаминапряжения подцержания разряда сзадержкой на времяСд- равноеюдлительности переднего фронта;сомпЕнсирующего импульса, Задержка исключает воэможность гашения включенныхячеек, находящихся в режиме индикации. Для повышения надежностистирания (выключения) выбранной ячейки...

Номер патента: 1083225

Опубликовано: 30.03.1984

Автор: Серов

МПК: G09G 3/20

Метки: информации, отображения

...с выходами анодных ключей, первые входы которых являются информационным входом устройства, причем вход счетчика столбцов является тактовым входом устройства, введены последовательно соединенные счетчик циклов развертки и схема сравнения, выход которой соединен с соответствующими входами анодных ключей, вход счетчика циклов развертки соединен с одним из выходов счетчика столбцов, а второй вход схемы сравнения соединен с выходами счетчика столбцов.Улучшение качества изображения достигается за счет перемещения изображения сетки в каждом цикле на один или несколько столбцов так, что вместо сетки на матричном индикаторе будет видна очень слабая равномерная подсветка всех ячеек,а это практически не замечается оператором, а также тем, что...

Номер патента: 1084862

Опубликовано: 07.04.1984

Авторы: Бондаренко, Логинов, Сулимов

МПК: G09G 1/08

Метки: информации, отображения

...к разрядным выходам счетчиков, а первый и второй управляющие входы - к седьмому и восьмому выходаю блока управления, и коммутатор, управляющий вход которого соединен с девятым выходом блока управления, первый и второй информационные входы - с выходом блока элементов И и вторым выходом блока памяти соответственно, а выход - с четвертым входом видеоконтрольного блока.Блок управления содержит генератор импульсов, выход которого подключен к входу первого счетчика адреса, первый и четвертый разрядные выходы которого являются соответственно четвертым и седьмым выходом блока, второй разрядный выход первого счетчика адреса соединен с первым входом первого формирователя строба и является третьим выходом блока, третий разрядный выход...

Номер патента: 1084863

Опубликовано: 07.04.1984

Авторы: Герасимов, Ползунова

МПК: G09G 1/08

Метки: информации, отображения

...4 символов, генератора 5 развертки символов, генератора 6 векторов ц генератора 7 дуг окружностей шинами 43 - 46 соедцнецы соответственно с третьим, четвертым, пятым и шестым выходами блока 2. Первый вход арифметического блока 8 шиной 37 подключен к третьему выходу блокаи второму входу блока 3. Второй, третий, четвертый и пятый входы блока 8 шинами 38 - 41 связаны с первыми и вторыми выходами генераторов 6 ц 7 соответственно, третьи выходы которых ницами 53 и 54 подключены к второму и третьему входам блока 2, четвертый вход которого шиной 47 связан с одним из выходов генератора 5, другой выход которого подключен к второму входу генератора 4, первый выход которого шиной 56 связан с вторым входом генератора 5. Блок 9 модуляции...
