Номер патента: 802988

Опубликовано: 07.02.1981

Авторы: Гончар, Драчко

МПК: G09F 9/00

Метки: визуального, информации, представле-ния

...электродвигателя 7 и шкива 8. Траверса 5 перемешается по направляющим 9 на роликовыхопорах 10. Со стороны обратной наблюдателю экран подсвечивается источникомсвета 11, Б целях технологичности и возможно большего взаимодействия магнитных попей шторки и магнитного носителяинформации 2 поспедиий выполнен в видезубчатой ленты с шагом, равным шагуразмещения шторок 4 в строке, Для устранения нежелательной постоянной подсветки экрана между носителями информации 2 и полками 3 вдопь строк установлены светонепроницаемые ленты 12.Устройство работает следующим образом.Зля записи мозаичного изображения,подлежащего индикации, при помощи электродвигателя 7, шкива 8 и ропиковыхопор 10 по направпяющим 9 осуществляется пошаговое перемешение траверсы 5,на...

Номер патента: 809323

Опубликовано: 28.02.1981

Авторы: Калашников, Рыбьяков

МПК: G09F 3/03

Метки: опечатывания, узел

...состоит иэ корпуса 1 и крышки 2. Корпус 1 и крышка 2 имеют вырезы 3 под петли. В корпусе 1 установлена кольцевая затворная дужка 4. Крышка 2 неподвижно установлена на основании корпуса 1 и имеет прорезь 5, в которой перемещается стержень 6, неподвижно установленный на затворной дужке 4. Затворная дужка 4 перемещается в основании корпуса с помощью рычага 7. Для ограничения области оттиска печати крышка 2 снабжена кольцевым буртиком 8. Для более надежного запирания затворная дужка 4 может быть подпружинена.Устройство работает следующим образом.Перемещением рычага 7 по часовой стрелке освобождаем вырЕэ 3 от затворной дужки 4. Петли объекта вставляются в вырез 3 и с помощью рычага 7, перемещая его против часовой стрелки, закрываем...

Номер патента: 815740

Опубликовано: 23.03.1981

Авторы: Дарда, Котенко, Панов

МПК: G09F 19/20

Метки: индикации

...в направлении наблюдения,На фиг. 1 схематически изображено устрой.ство при отсутствии сигнала; на фиг. 2 -устройство прн наличии сигнала; на фиг. 3 -устройство с двумя парами трехгранных призмпри отсутствии сигнала; на фиг. 4 - то жепрн наличии сигнала; на фиг. 5 - схема оптического высвечивания сигнала.Устройство индикации имеет оптически прозрачное окно 1, которое снабжено с противо.положной стороны индикации парой трехгранных призм 2, образующих направляющий ка.нал 3 для цветового индикатора 4, соединенного с приводом 5,815740 3Устройство работает следующим образом.При отсутствии канала световой поток а че. раз окно 1 (поверхность А) попадает на основание оптической призмы А 1, расположенное под углом 45, преломляется,...

Номер патента: 824272

Опубликовано: 23.04.1981

Авторы: Аникин, Граник, Добролюбов, Новиков, Семенов

МПК: G09F 11/34

Метки: индикации, элемент

...45 от центра сердечника 5 к обоим концам магнитопровода.Пластина постоянного магнита 4, выполненная из магнитотвердого материала, предназначена для создания магнитного поля, которое, взаимодействуя с магнитным полем намагниченного сердечника 5, поворачивает створку 2 в одно или другое положение На 180 ф.Сердечник 5 предназначен для создания рабочего магнитного поля рассеяния, которое, взаимодействуя с полем постоянного магнита 4 поворотной створки 2,. придает последней одно или другое положение в зависимос ти от направления поля в ферромагнитном сердечнике 5. При этом в намагниченном состоянии ферромагнитный сердечник 5 представляет постоянный ,магнит, а направление своего намаг ничивания изменяет под действием поля намагничивающей...

Номер патента: 824273

Опубликовано: 23.04.1981

Автор: Лопатов

МПК: G09F 13/00

Метки: индикатор, символов

...связанной с рукояткой поворота дополнительной, пластины, а нерабочие поверхности подвижной пластины покрыты слоем непрозрачногосветоотражающего материала.На чертеже изображен описываемьйиндикатор символов.Индикатор содержит набор плоскихпрозрачных прямоугольных пластин,собранных в пакет 1, С торцов в шахматном порядке к пластинам в светоотражающих корпусах 2 крепятся источники 3 света. С задней стороныперпендикулярно пакету установленаеще одна прозрачная пластина 4, имеющая свой источник 5 света в рамке б,Эта пластина укреплена на горизонталь-оной оси 7, Ось 8 механизмом передачивращения связана с рукояткой 9 выведенной на переднюю панель обучающегоустройства. Пластины пакета содержатграфическую информацию, например проекции...

Номер патента: 824274

Опубликовано: 23.04.1981

Автор: Шинкарук

МПК: G09F 13/08

Метки: информационная, панель

...4 и потом слоем темной 5 краски, Остается только любым из известных способов (гравировкой или фотохимическим способом) разрушить темную краску, чтобы сделать прозрачными надпи;и 6 светопровода для подсвета этихнадписей снизу и одновременно сделать прозрачными места 7 прозрачнойпластины в торцах вкладышей 2.С другой стороны прозрачной пластины крепится основание, выполненное в виде печатной платы 8 с установленными на ней источниками светастатической информации 9 и динамической информации 10 (например, лампочками накаливания) таким образом,чтобы эти источники света поместились в своих камерах 11,Устройство работает следующимобразом.В исходном состоянии, когда всеисточники света обесточены, оператор видит темную поверхность, на которой...

Номер патента: 824275

Опубликовано: 23.04.1981

Автор: Кузнецов

МПК: G09F 13/08

Метки: алфавитно-цифровой, индикатор

...полос различной шишины позволяет разместить на одной 20 энаконесущей пластине столько знаков, во сколько раз ширина непрозрачных полос дискретизирующей маски больше ширины прозрачных полос. Например, ширина непрозрачных полос дискретизи рующей маски вдвое больше ширины прозрачных полос. В этом случае на одной знаконесущей пластине можно изобразить два знака. При этом знаконесущая пластина может занимать 30 три.положения относительно дискретизирующей маски. Это позволяет сократить вдвое количество знаконесущих пластин и улучшить просмотр информацин за счет того, что знаконе сущие пластины располагаются ближе (в два раза) к дискретизирующей маске.На фиг. 1 изображен алфавитно-цифровой индикатор с изображенной на нем единицей,...

Номер патента: 824276

Опубликовано: 23.04.1981

Авторы: Кривчик, Кюлленен

МПК: G09F 19/20

Метки: индикатор

...взаимодействия с дополнительной ферромагнитной полоской. Кроме того, дополнительные секционные полые корпуса выполнены:в виде цилиндров.На фиг. 1 изображена конструкцияиндикатора; на фиг. 2 - разрез А-Ана фиг. 1; на фиг, 3. - разрез Б-Бна фиг. 1.Предлагаемый индикатор имеет панель 1, на которой установлены стойки 2, в которых неподвижно закреплена трубчатая ось 3, где на подшипниках 4 укреплены полый секционныйкорпус 5, выполненный в виде цилиндра и .состоящий из. цветных секций(например, трех), и полый секционный корпус 6, также выполненный ввиде цилиндра и состоящий из нескольких сегментов (в данном случае изтрех), один из которых выполнен прозрачным, например в виде окна. Секционый корпус 6 является внешним по отношению к секционному...

Номер патента: 826408

Опубликовано: 30.04.1981

Авторы: Андронатий, Бесолов, Родин, Ростовцев

МПК: G09F 3/03

Метки: опломбирования

...изобретения - снижение трудоемкости эа счет исключения операции нанесения оттиска. П р и м е р . При пломбировании нить завязывают узлом и заключают в литьевую форму. Литьевая форма может состоять из двух частей, выполненных из эластичного материала с полостью, соответствующей форме оттисненной пломбы. В литьевую форму затем заливают материал пломбы, например, сплав Вуда. Заливку матерна ла можно осуществлять, например, из емкости с нагревательным устройством и.штуцером с клапаном, предусматривающим дозированную подачу расплавленной массы, После затвердевания материала литьевую форму удаляют.10 Формула изобретения Составитель В. ШиповРедактор Е. Кинив Техред Н,Ковалева Корректор Л. Иван Заказ 2517/72 Тираж 484 Подписное ВНИИПИ...

Номер патента: 830509

Опубликовано: 15.05.1981

Авторы: Кавунец, Лященко

МПК: G09F 3/03

Метки: пломба

...пломбы и процесса опломбировния,Поставпенная цель достигается тем,что в пломбе, содержащей ппастинудля оттиска контропьной печати с отверстием, в которое пропущены концы контрольного шнура (ленты), ппастина дляоттиска контрольной печати выполненаиз бумаги и обернута вместе с концамишнурка клейкой лентой.На фиг. 1 показана пломба, в плане,"на фиг. 2 - то же, вид сбску.Пломба состоит из контрольного шнурка 1, пропущенного через отверстие впластине (бумажной основе) 2, несущейотпечаток контрольной печати или пломбиратора. Шнурок 1 совместно с бумажнойосновой 2 обернуты. клейкой лентой 3. Пломбу накладывают сведующим оразом.На бепый лист. бумаги размеромот 2 хЗ до Зх 5 см нчносят отпечаток3 830509. ф контрольной печати, через сквозное от-...

Номер патента: 832576

Опубликовано: 23.05.1981

Авторы: Московец, Потапова, Шикирявый

МПК: G09F 13/12

Метки: индикатор

...краской, а боковая поверхность Ж гнезда со стороны соседних источников света матирована (угол охвата матированной поверхностью, в зависимости от количества углов у световодного узла, лежит в пределах 210 - 250 ).В гнезде световода 1 устанавливаются прозрачные светофильтры 2, выполненные, например из дакрила. Фланец светофильтра размещается в концентрических углублениях, центрируя светофильтр 2 по отношению к боковой поверхности гнезда. Для исключения перемещения светофильтр 2 может быть приклеен фланцем к нижней плоскости световодного узла 1 или прижат к нему платой 3 через корпус 4 винтами 5.На плате 3 закреплены источники 6 света, например безцокольные лампы накаливания, тело накала которых расположено в геометрическом месте точек,...

Номер патента: 841023

Опубликовано: 23.06.1981

Автор: Свинтицкий

МПК: G09F 3/00

Метки: крепления, нитик, ярлыку

...11. для взаимодействия с копиром на штоках шайбы 12, между ними удерживается нить. На стойкахнаходятся буртикн 13 для взаимодействия с ножницами 14. Устройство содержит также электромагнит привода 15 (220 В), электромагнит 16(220 В), взаимодействующий с храповым устройством крестовины подачи нити к бирке, шпулькодержатель 17 нити,Фиксатор 18 положения крестовины инитедержатель 19.Устройство работает следующим образом,Нить из шпулькодержателя заводится между головкой 11 и шайбой 12,подпружиненной полой стойки 9 крестовины (толкатели 2 и 3 в нейтральномположении), затем, бирка вводится вкассету 5, микровключатель подает питание на электромагнит 16, взаимодействующий с храповым устройствомкрестовины, стойка 9 которой с нитьюмеду ее...

Номер патента: 841024

Опубликовано: 23.06.1981

Автор: Свинтицкий

МПК: G09F 3/00

Метки: крепления, нитик, ярлыку

...фиг.1,Фиксатор петли состоит из корпуса1, в котором размещен ползунок 2 внаправляющей 3, через которую онсвязан с рычажком 4, сидящим на оси,благодаря укрепленному в полэункепальцу и паэам в направляющей и в20 рычажке. К верху рычажка, к его свободному концу, относительно продольной оси укреплены две параллельныепластинки 5 под углом 40 о . Частьсвободных концов (сзади) отогну аверхнюю сторону под углом 20 , аотгиба 4 мм.Ползунок 2 с одн еетуп верхнего т сдр собачку, вующуюс ичной собач ей на. Уж Фиг. Г своей оси, конец ее в виде курка выходит за корпус для взаимодействияс нижним толкателем и упирается вограничитель 7, Собачка снабженапружиной 8, рычажок и ползунок - пружиной 9, Устройство содержит такжеверхний 10 и нижний 11...

Номер патента: 841025

Опубликовано: 23.06.1981

Автор: Мельников

МПК: G09F 7/04

Метки: диамагнитныхизделий, крепления

...емкости с мягкими стенками,заполненной Ферромагнитными частицами, а основание представляет собойнамагниченную ферромагнитную пластину,На чертеже схематично изображенопредлагаемое устройство.Устройство крепления диамагнитных изделий содержит основание 1,средства 2 прижима, закрепляющие диамагнитные иэделия 3.Устройство работает следующимобразом,Диамагнитное изделие прикладывается к основанию и охватывается средством прижима, которое легко принимает любую форму за счет того, чтооно представляет собой емкость с3мягкими стенками, (например, мешочекиз резины) наполненную ферромагнит-.О ными частицами. Такой мешочек можетбыть вложен и внутрь диамагнитногоизделия, если оно полое.,За счетпритяжения ферромагнитных частиц,наполняющих мешочек, к...

Номер патента: 841026

Опубликовано: 23.06.1981

Авторы: Белогловская, Долгополова

МПК: G09F 13/20

Метки: знака, световой, указатель

...на фиг. 2 -принципиальная конструкция светового указателя знака.Световой указатель знака состоит изпрозрачной подложки 1 с нанесенным нанеетокопроводящим прозрачным слоем 2, выполненным по форме знака, покрытым элект.ролюминофором 3, черной окантовки 4. Наповерхность подложки 1, свободную от токопроводящего прозрачного слоя 2, нанесентв фотолюминофор 5. На токопроводящий про зрачный слой 2 нанесена черная графитоваятокопроводящая эмаль 6, к которой приклеен электрический вывод 7. Электрическийвывод 8 связан с электролюминофором 3.Герметизирующий. слой 9 защищает указа 1 ф .тель от воздействия влаги,Световой указатель знака работает следующим образом.При наличии электропитания светитсяи хорошо видвн электролюминесцентныйЗ 1 знак, При...

Номер патента: 847342

Опубликовано: 15.07.1981

Автор: Храмова

МПК: G09F 7/00

Метки: маркировки, планка

...группового нанесения изображения при толщине материала 0,5 - 1 мм; нанесение изображения (позитивного или негативного) по любому действуюшему процессу с использованием фоторезиста на основе поливинилового спирта. Заготовку предварительно обезжиривают кашицей венской извести. Вязкость эмульсии 21 - 22 с, наносят в два слоя; окрашивание проявленного изображения производят в любого цвета красителе, например в847342 Формула изобретения Составитель Л. Семина Техред А. Бойкас Корректор В. Синицкая Тираж 484 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор А. ДолиничЗаказ 5505/77 черном, для шерсти; сушка...

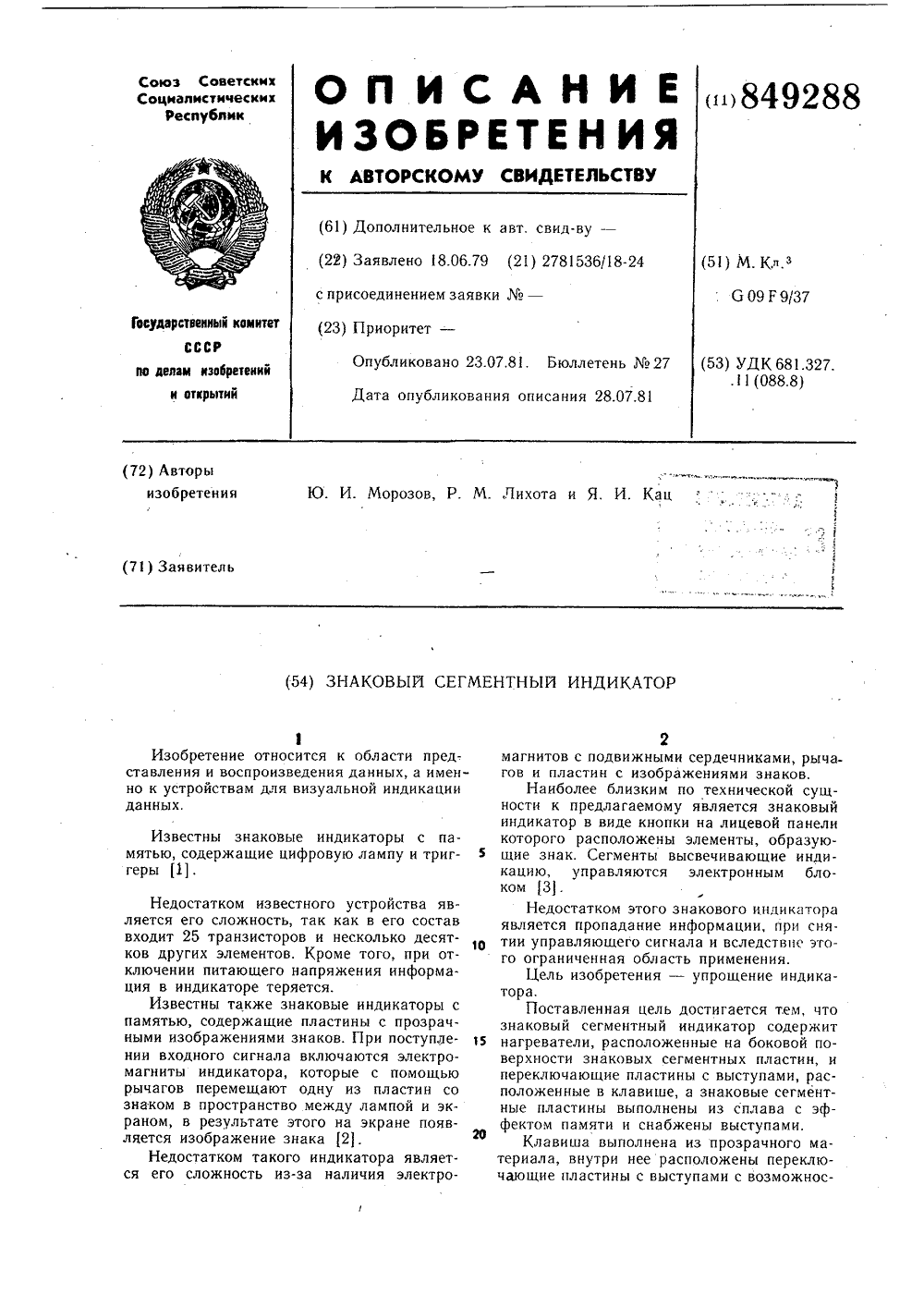

Номер патента: 849288

Опубликовано: 23.07.1981

Авторы: Кац, Лихота, Морозов

МПК: G09F 9/37

Метки: знаковый, индикатор, сегментный

...11, которые при нажатии клавиши взаимодействуют с выступами 2 сегментов 1 из сплава с эффектом памяти.Знаковый индикатор с памятью работает следующим обравом,В исходное состояние (когда на индикаторе отсутствует знак) знаковый индикатор приводится нажатием клавиши 9. При этом выступы 11 переключающей пластины 10, расположенной внутри клавиши 9, скользят по поверхности выступов 2, расположенных на поверхности пластин 1 из сплава с эффектом памяти. При этом эти пластины отгибаются и их торцы становятся невидимыми в вырезах 8 лицевой панели 7. После прекращения нажатия, прозрачная клавиша 9 возвращается в прежнее положение пружинами 6. Входной сигнал поступает на нагреватели 3, расположенные на пластинах 1 из сплава с эффектом памяти и...

Номер патента: 849289

Опубликовано: 23.07.1981

Автор: Низник

МПК: G09F 13/22

Метки: индикатор, электролюминесцентный

...расположена контактнаяплов,адка.На чертеже схематично представлена конструкция индикатора,Индикатор содержит стеклянную пластину 1 с токопроводящей пленкой 2, уступ 3,первый электрод 4, рабочий слой 5, герметизирующий слой 6, второй электрод 7, проводники 8 для подключения индикатора кисточнику возбуждения.849289 формула изобретения Л. Сас СоставительТехред А. БойкТираж 484И Государственного кделам изобретений иМосква, Ж - 35, РаушсП Патент, г. Ужгоро инаКорректор М. ШарошиПодписноеа СССРтийб., д. 4/5Проектная, 4 Редактор Г. ВолковЗаказ 6100/67ВНИИ омитетоткры кая на д, ул. 113035,Филиал ПП Индикатор работает следующим образом.При подаче питания в слое люминофора (рабочий слой) 5 происходит прямое преобразование электрической энергии...

Номер патента: 855725

Опубликовано: 15.08.1981

Авторы: Князев, Самородов

МПК: G09F 9/313, G09G 3/28

Метки: газоразрядный, индикатор, матричный

...коммутировать электроды панели 2, а на верхние 3 подавать информационные сигналы. Механизм коммутации выглядит следующим образом. Предполо. 3Индикатор содержит основание 1, на поверхности котороо расположены основные горизонтальные электроды 2, информационные вертикальные электроды 3, прозрачную лицевую пластину 4, На участки основных горизонталь.5 ных электродов наложена первая диэлектрическая пластина 5 с отверстиями 6 таким образом, что отверстия с одной стороны совмещаются с основными горизонтальными электрода.ми, а с другой - с дополнительными горизонтальными электродами 7. На дополнительные горизонтальные электроды наложена вторая диэлектрическая пластина 8 с пазом 9, в котором расположен управляющий вертикальныйэлектрод...

Номер патента: 877602

Опубликовано: 30.10.1981

Автор: Сотников

МПК: G09F 9/30

Метки: индикатор, флюоресцентный

...люминесцентнойплаты 1, и служит дпя формировайия на его поверхности электродов управления и электрооптического интерференционного Фильтра отражающих элемен,тов 4, расположенных в виде сегментов ийдицируемых символов и отражающего покрытия 5, При установке люминесцентной платы 1 на стеклянное основание 3 .между ними должен быть обеспечен оптический контакт. Отражающий элемент 4 представляет собой модулятор света, установленный под углом к направлению рас-пространения модулируемого излучения, выполненный на поверхностиЛ - образных выступов основания 3из чередующихся слоев электрооптического и неэлектрооптического ма 5 30 15 20 25 30 35 40 45 50 55 60 териалов (ЗпЯ и криолита ) в видеэлектрооптического интерференционного фильтра, на...

Номер патента: 890433

Опубликовано: 15.12.1981

Автор: Майер

МПК: G09F 17/00

Метки: снятия, установки, флагов

...состоящим из двух соединенных между собой осью 7 половиндля правой и левой части захвата. Коромысло 8 свободно поворачивается 15на горизонтальной оси 9, проходящейчерез основание 1. С внутренних сторон коромысла 8 на ось 9 между основанием и сторонами коромысла ставятся распорные втулки 10. В верхней 20части приспособления к оси 3 крепит ся пружина 15, работающая на растяжение; другой ее конец крепится завтулку распорного болта 11, к втулкесмежного болта 12 укрепляется стальной трос 18. К нижней части основания 1 посредством заклепок 17 крепит,ся шток 16 для деревянного шеста илидюралюминиевой трубки необходимойдлины, которая монтируется под углом, например, в 30 по отношениювертикальной оси захвата 3, чемдостигается облегчение...

Номер патента: 898493

Опубликовано: 15.01.1982

Авторы: Акялис, Макарявичюс

МПК: G09F 11/06

Метки: демонстрационное

...сс.единен с электроприводом,На фиг. 1 схематически изображенодемонстрационное устройство; на фиг, 2 - 1 йсечение А-А на фиг, 1; на фиг. 3 - видБ на фиг. 2.Демонстрационное устройство содержит корпус 1, информационные блоки 2,соединенные между собой посредством 15вала 3, который соединен с валом смежного блока через сухарик 4 электропривод (электродвигатель) 5 с редуктором 6.Каждый информационный блок имееткорпус 7, барабан, состоящий иэ вала 8,йустановленного в корпусе на подшипниках, на котором укреплены два диска 9для вставления пластин с цифрами 10,Пластины в вертикальном положении фиксируются пружиной 11 (фиг. 2), регу- рлируемой винтом 12, Часть вала 13,входящая в каждый информационный блокв. торнах имеет пазы для вставления...

Номер патента: 898494

Опубликовано: 15.01.1982

Авторы: Дятлов, Коняшкин, Луцет, Потапов

МПК: G09F 11/21

Метки: варианты, его, индикатор

...отражающим или рвссеиввюшим слоем. В этомслучае нетнеобходимости покрывать электрод 3 диэлектрическим слоем. Если же43на втором торце корпуса разместить отверстие 8, а часть ленты покрыть прозрачным проводящим покрытием, элементможно использовать аля модуляции проходящего света,На фиг, 2 изображен индикатор, способный создавать изображения различногоцвета на одном знакоместе. Он состоитиз корпуса 1 с отверстием 2 на торце,внутри которого прасположены первыеэлектроды 3 и 4 и вторые электроды 9,покрытые слоями диэлектрика 5, 6, 10отверстия 8 и лент 7, 11 нз метвллических пленок различного пвств, Наличие светового отверстия 8 нв противоположном торце камеры позволяет использовать элемент квк модулятор проходящего света. На фиг, 2 в...

Номер патента: 911598

Опубликовано: 07.03.1982

Авторы: Дятлов, Коняшкин, Луцет, Потапов

МПК: G09F 11/21

Метки: индикатор

...к увеличению пассивного места на плоскостиэлектрода с информационными отверс.тиями, которое:.не участвует в индикации,Цель изобретения-упрощение конструкции индикатора.,Указанная цель достигается тем,что в индикатор, содержащий корпус, 10в торце которого выполнено отверстие, а на стенках установлены электроды, и элементы индикации, выполненные в виде гибких лент различныхцветов, введен дополнительный элект зрод, выполненный в виде светопрозрачного проводящего покрытия, нанесенного на стекло, установленное вотверстии, а гибкие ленты выполненыв виде петель, закрепленных на кон" ЭВцах электродов, прилежащих к дополнительному электроду,На фиг, 1 представлено состояниеиндикатора при наличии индикации;на. Фиг. 2 - положение элементов...

Номер патента: 918967

Опубликовано: 07.04.1982

Авторы: Вальбе, Игнаткин, Фомишин

МПК: G09F 11/14

Метки: табло

...в механизме,Все пластины 3 установлены в определенном порядке в направляющих пазахкаретки 13, которая имеет привод перемещения в вертикальном направлении(не показан),Эта каретка служит для подачи отобранной пластины 3 к смотровому окну2 после выполнения операции ее отбора,Каждый поддерживающий штырь 4-8связан с механизмом 14 и имеет по двенаправляющие для поступательного перемещения, расположенные по обе стороньгот пакета пластин 3. Работу табло удобно рассмотреть на конкретном примере представления информации, нанесенной на той или другой пластине 3.Например, необходимо представить в смотровое окно 2 информацию, нанесенную на пластину, которая показана на переднем плане рисунка, где хорошо видно, что поддерживающие штыри 4, 5,...

Номер патента: 930351

Опубликовано: 23.05.1982

Автор: Эйнгорин

МПК: G09F 9/313

Метки: матричный, экран

...прозрачного проводящего слоя 2,слоя вещества с изменяющиькся оптическими свойствами 3, второго изолирующе"го слоя 4, третьего изолирующего 5 Ослоя 5, резистивного слоя б, дис кретной проводящей площадки 7, первого изолирующего слоя 8, адресныхшин 9,Устройство работает следующим образом. Для засветки выбранного элемента экрана на соответствующие адресные шины подают напряжение Б, при этом выбранный элемент светится в необходимой яркостью. На невыбранных или частично выбранных элементах Напряжение будет соответственно равно 0 или Ц/К.Изменение яркости свечения избранной точки легко обеспечивается изменением напряжения, подаваемого на адресные шины.Таким образом, на световых элементах с заданными характеристиками по контрастности снижена...

Номер патента: 930352

Опубликовано: 23.05.1982

Авторы: Савенков, Сафонов

МПК: G09F 11/04

Метки: демонстрации, моделей, стенд

...21, имеющей привод От электродвигателя 22. Для обеспечения плоскопараллельного движения планшета 5 служит рычаг 23, который одним шарниром 24 связан с задней стенкой 9 корпуса 8, а другим концом 25 - с планшетом 5. Шарниры 24 и 25 смещены относительно шарниров 14 и 16. На фиг.4 планшет 5 убран Внутрь стенда. На его место в образовавшееся окно 26 по направляющим 27 и 28 вь 1 двинут замещающий планшет 7 с Фотографиями, напри- З 5 мер судов неограниченного показа. Иеханизм перемещения замещающего план-шета состоит из электродвигателя 29, пары винт-гайка 30, причем гайка шарнирно закреплена на одном конце40 тяги 31 а на другом конце тяги шарнирно закреплен рычаг 32, жестко связанный с валом 33 и рычагом 34. Вал 33 поворачивается во...

Номер патента: 930353

Опубликовано: 23.05.1982

Автор: Дворников

МПК: G09F 17/00

Метки: высотных, знамени, сооружениях, установки

...экспертизе1, Патент ВеликобританииР 1329073, кл, С 5 Х, опублик. 1973.2Авторское свидетельство СССР 9 675161, кл. Е 04 Н 12/32, 1973 (прототип). стие фланца, а опоры соединены между собой вертикальными тягами.На фиг,1 показано устройство с установленным знаменем; на фиг.2 узел 1 на фиг.1, установка верхей части древка знамени в устройство; на фиг.з - разрез А-А на фиг.й; на фиг.4 - узел й на Фиг.1 у на фиг.5 разрез Б-Б на Фиг.4, установка, Фиксация и крепление нижней части древка в устройство.10Устройство содержит флаиаток 1, установленный на высотном сооружении, двв онори 2 и 3, свободно вращающие" ся в подшипниках 4 и ориентированные втулками 5, закрепленными на 5 флагштоке. Опоры связаны между собой тремя вертикальными тягами 6 для...

Номер патента: 938305

Опубликовано: 23.06.1982

Автор: Арутюнов

МПК: G09F 9/00

Метки: информации, отображения

...порошок гамма окисла 3 железа, писпергнрованный в связующем, сплавы О-М-Р, Ге -й и др. Экран 2 может быть получен нанесе - ннем магнитного порошке в связующем на40диэжктрическое оси саание Огальваническим осаждением или вакуумным напылением сплава и т.п.Группа токопроводацих шин 4 и 5 может быть получена с использованием тел- фники печатного монтажа, заливкой заранее натянутых проводников твердеющим свременем диэлектриком и др.Сечение токопроводяких шин 4 и 5 мо-,жет иметь различную форм; круглую, Опрямоугольную и щукаЭлемент визуализеции информации(скрытых магнитных изображений) можетбыть реализован самым различным обраЪом в виде камеры с магнитной суспен- Изией, полученнойнапример, диспергнрьвением ма гниточувствнтельного...

Номер патента: 938306

Опубликовано: 23.06.1982

Автор: Фримштейн

МПК: G09F 9/00

Метки: информацией, сменной, табло

...электропривода 9, на оси которогоукреплена шестерня 10, вховвцая в вацеплэние с шестерней 8 . Для исключенияосевого смещения циапщра 7 его поверхгзйность снабжена кольцевым пава 4 в который должен входить выступ, укрепленныйна внутренней поверхности циандра 5(ме доказаны).По оси цилиндра 7 на кронштейнах 11установлен (линейный) источник 12 света, к которому обращены торцы всех световодов 3. На поверхности цилиндра 7 выполнены отверстиями 13, диаметр которыхсоответствует циаметру торца сьетоьада. При вращении цилиндра 7 в каждойив шести позиций от а до е часть отверс,тий 13 совпацаег с отверстиями 4, обеспечивая тем самым свечение световодов3, образукаоис тот или иной информациснный символ на лицевой панели корпуса 1,При использовании в...
