Лопатов

Номер патента: 1747700

Опубликовано: 15.07.1992

Авторы: Краснов, Лопатов, Мандриченко, Николин, Яйло

МПК: E21C 45/00

Метки: гидромониторная, головка

...полостью, при этом площадь заднего торца внешней насадки в 1.01-1,10 раза превышает площадь проекции эонысопряжения конических поверхностей внутренней и внешней насадок на плоскость, перпендикулярную их продольной оси,На фиг.1 изображено расположение гидромониторной головки в шпуре, общий вид; на фиг.2 - то же. продольный разрез.Гидромониторнэя головка 1 состоит иэ втулки 2, жестко соединенной с помощью резьб: с одной стороны с полой буровой штангой 3, которая, в свою очередь, соедикена с гидравлическим механизмом подачи гне показан), а с другой - с внутренней насадкой 4, на которой размещена наружная насадка 5, Внутренняя насадка 4 содержит проточную полость 6, в правую часть (к забою скважины) которой ввинчено сопло 7, и два ряда...

Номер патента: 1645497

Опубликовано: 30.04.1991

Авторы: Боровик, Жигулин, Лопатов, Николин, Яйло

МПК: E21C 9/00

Метки: горном, массиве, образования, разгрузочных, щелей

...на заданном расстоянии отранее образованного шпура, Для ограничения движения направляющей 7 и ее поворота относительно корпуса 6 служитштифт 14, а выдвижных пластин -40штифт 15.Устройство раоотает следующим образом,В месте расположения щели бурятшлур (не показано), длина которого оп ределяется необходимой глубиной паза.В шлур вставляют направляющий элемент7, связанный посредством кронштейна 5и втулки 4, находягцийся на шейке 2буровой штанги 1, и ориентируют буровую коронку 3 в плоскости предполагаемого расположения щели. Так как диаметр шпура меньше поперечного размера направляющего элемента 7 вместе свщдвинутыми удерживаемым в крайних 55положениях штифтами 15, вьдвижгыгипластинами 12 и 13, последние сближаются, отодвигая клин 11...

Номер патента: 1270763

Опубликовано: 15.11.1986

Авторы: Головин, Змачинский, Липницкий, Лопатов, Никонов, Ранчинский, Черников, Шпаковский

МПК: G06F 15/173

Метки: графов, исследования

...триггера 59 единица с входа 33появится на выходе либо первого 58, 1 Олибо второго элемента И 63. Если навходе 33 будет О, то в формированиисостояния выхода 34 принимает участиевход 43 через элемент ИЛИ 56, Рассмотрим описанный процесс для (6 +1)- 15го узла связи 1-го столбца. В этомслучае на первом входе 33 будет 1,а на втором - 0 (линии 16 и 17).Тогда на выходе с номером (2 М +1)появится 1, а на выходе 23 с номером 20(З( +2) - 0 (линии 18 и 19) . В случае1 через элемент ИЛИ 50 в счетчик 51добавляется 1 и производится чтениеследующей исходящей связи из запоминающего устройства 49 на выходы 22, 25В то же время через элемент ИЛИ 11на вход 28 подается 1, которая сбросит в О триггеры 59 и 62 (линии 20, 11и 12) и разрешит запись...

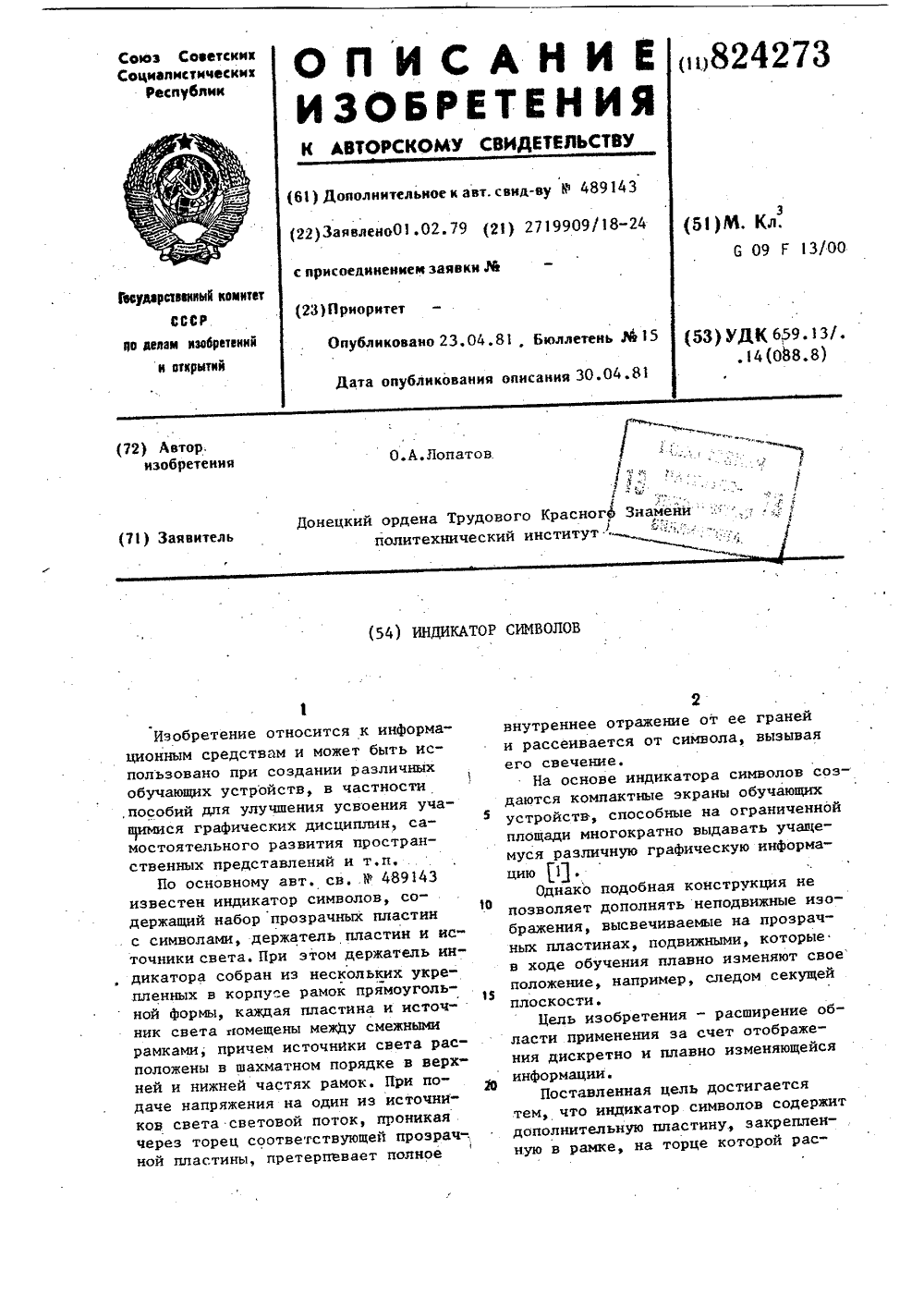

Номер патента: 824273

Опубликовано: 23.04.1981

Автор: Лопатов

МПК: G09F 13/00

Метки: индикатор, символов

...связанной с рукояткой поворота дополнительной, пластины, а нерабочие поверхности подвижной пластины покрыты слоем непрозрачногосветоотражающего материала.На чертеже изображен описываемьйиндикатор символов.Индикатор содержит набор плоскихпрозрачных прямоугольных пластин,собранных в пакет 1, С торцов в шахматном порядке к пластинам в светоотражающих корпусах 2 крепятся источники 3 света. С задней стороныперпендикулярно пакету установленаеще одна прозрачная пластина 4, имеющая свой источник 5 света в рамке б,Эта пластина укреплена на горизонталь-оной оси 7, Ось 8 механизмом передачивращения связана с рукояткой 9 выведенной на переднюю панель обучающегоустройства. Пластины пакета содержатграфическую информацию, например проекции...

Номер патента: 652475

Опубликовано: 15.03.1979

Авторы: Балцату, Бородин, Лопатов, Флюрцэ

МПК: G01N 19/10

Метки: тензиометр

...деформаций мембраны снабжен измерительным мостом, в цепь которого включены по крайней мере два термокомпен сируюших резистора, один из которых чертеже.содержит микропористый единительную трубку 2 вателя 3, барабан 4, мем резистор 6, термокомпен сторы 7 и 8, иэмерительенератор 10 переменного ь с регистрирующим при6 М 4 8 3силы почвы вода:из тензиометра черезпористый элемент 1 поступает в почву - до"%:тановления энергетического равно.весия, образуя в замкнутой системетензиометра разрежение.Величина разрежения, а следовательно, и деформация мембраны 5 зависятот количества содержащейся влаги впочве и от механического состава почвы.Изменение сопротивления тензорезистора под действием деформации мембраны 5 вызывает разбаланс измерительного...

Номер патента: 601182

Опубликовано: 05.04.1978

Авторы: Греков, Лопатов

МПК: B43L 13/14

Метки: аксонометрических, объекта, построения, прибор, проекций

...сектор 12 с угловойшкалой, который может перемещаться вдоль планки-указателя и фиксироваться винтом И.Сектор 12 предназначен для определения параллакса ЛХ.Прибор работает следующим образом.Построение стереопары предмета сводится к построению двух его проекций на плоскость о картины по двум направлениям прое- ЗО цирования 5,5. Истинный вид этих двухпроекций может быть построен по двум координатам системы ХОУ осей координат, лежащим в плоскости о. Прибор обеспечивает выбор вида прямоугольной и косоугольной аксонометрий, являющихся цветными анаглифами для создания стереоэффекта на основании трех параметров горизонтальной проекции 5 ь прямоугольного аксонометрического луча, угла у наклона координатной оси У к плоскоти о и угла а между...

Номер патента: 449830

Опубликовано: 15.11.1974

Авторы: Греков, Лопатов

МПК: B43L 13/14

Метки: аксонометрических, объекта, построения, прибор, проекций

...любой точки предмета. Он состоит из линейки 1, движущейся по направляющей 2 и составляющей с последней прямой угол. На линейке нанесена шкала с ценой деления 1 мм, Для удобства считывания шкала сделана двойной, В направляющих пазах линейки движется бегунок 3 с визирной линией и угловой шкалой 4. На конце направляющей 2 шарнирно крепится обойма 5, которая может устанавливаться под различными углами с помощью угловой шкалы 6 и фиксироваться барашком 7. В обойму вставлена поворотная линейка 8 с миллиметровой шкалой, которая может перемещаться по обойме и фиксироваться винтом 9. На бегунке 3 установлена планка-указатель 10, фиксируемая с использованием шкалы 4 под углом 90 по отношению к линейке 8.На направляющей 2 имеются две иглы 11 для...
