Индикатор символов

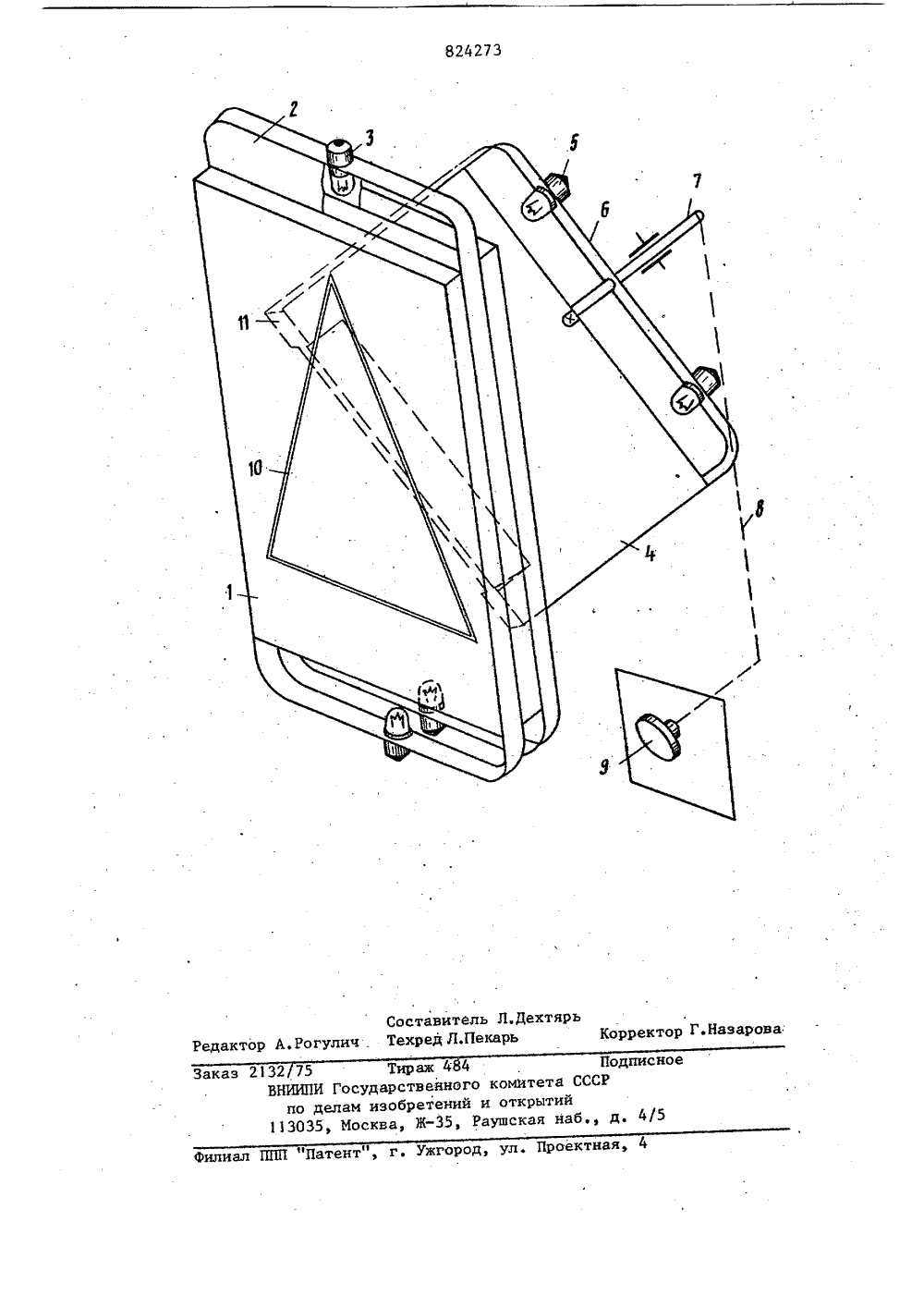

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сфез СоветсиикСоциалистическиеРеспублик и 824273(51)М, Кл, 6 09 Г 13/О 71990 удерстееиицй комитет норитет СССР во делам иаобретеиий н открытий,04. 72) Автор. изобретения О А Лола ий ордена Трудового Красного Знамейй " . политехнический институт1) Заявите СИИВОЛОВ 5 ния дискретно и плинформации.Поставленнаятем, что индикатдополнительнуюн.ую в рамке, на(22) ЗаявленоО . 02. 79 с присоединением заявк Изобретение относится к информационным средствам и может быть использовано при создании различных обучающих устройств, в частности ,пособий для улучшения усвоения учавимися графических дисциплин, самостоятельного развития пространственных представлений и т,п, .По основному авт, св. Ф 489143 известен индикатор символов, содержащий набор прозрачных пластин с символами, держатель пластин и источники света. При зтом держатель индикатора собран из нескольких укрепленных в корпу. е рамок прямоугольной формы, каждая пластина и источник света помещены межу смежными рамками, причем источники света расположены в шахматном порядке в верхней и нижней частях рамок. При подаче напряжения на один из источников света световой поток, проникая через торец соответствующей прозрач-. ной пластины, претерпевает полное 2внутреннее отражение от ее граней и рассеивается от символа, вызывая его свечение.На основе индикатора символов создаются компактные зкраны обучающих устройств, способные на ограниченной площади многократно выдавать учащемуся различную графическую информацию Я.Однако подобная конструкция не позволяет дополнять неподвижные изображения, высвечиваемые на прозрачных пластинах, подвижными, которые в ходе обучения плавно изменяют свое положение, например, следом секущей плоскостиЦель изобретласти применени ения - расширение обя за счет отображеавно изменяющейся цель достигаетсяор символов содержитпластину, закреплен- торце которой рас3 8242положены источники света, адамка закреплена на оси, перпендикулярнойплоскости основных пластин и кинематически связанной с рукояткой поворота дополнительной, пластины, а нерабочие поверхности подвижной пластины покрыты слоем непрозрачногосветоотражающего материала.На чертеже изображен описываемьйиндикатор символов.Индикатор содержит набор плоскихпрозрачных прямоугольных пластин,собранных в пакет 1, С торцов в шахматном порядке к пластинам в светоотражающих корпусах 2 крепятся источники 3 света. С задней стороныперпендикулярно пакету установленаеще одна прозрачная пластина 4, имеющая свой источник 5 света в рамке б,Эта пластина укреплена на горизонталь-оной оси 7, Ось 8 механизмом передачивращения связана с рукояткой 9 выведенной на переднюю панель обучающегоустройства. Пластины пакета содержатграфическую информацию, например проекции различных геометрических поверхностей 10. Пластина 4 имитируетподвижный графический образ, напримерсекущую плоскость. Для лучшей имитации ее торец, обращенный к пакетупрозрачных пластин 1, сделан Фигурно.Устранение бликов на экране и увеличение яркости свечения торца достигается покрытием всех поверхностейпластины 4, кроме двух рабочих торцов,з 5обращенных к пакету 1 и источнику 5света, слоем непрозрачного светоотражающего материала.При работе, в соответствии с программой обучающего устройства, напря Ожение питания подают на источник 73 фсвета любой пластины пакета 1. При этом высвечивается одно из графических условий, Источник 5 света и пластина 4 создают на экране четкий след секущей плоскости 11. С помощью рукоятки 9 учащийся самостоятельно изменяет наклон секущей плоскости и тем самым изменяет Форму сечения заданного геометрического образца,Использование. изобретения позволяет на ограниченной площади экрана предъявлять учашимся множество вариантов различных условий графических задач с возможностью нх плавного изменения в процессе обучения.Формула изобретения1. Индикатор символов по авт. св. Р 489143, о т л и ч а ю щ и й с я тем, что, с целью расширения о 6 ласти применения эа счет отображения дискретно и плавно изменяющейся информации, он содержит дополнительную пластину, закрепленную в рамке, на торце которой расположены источники света, рамка закреплена на оси, перпендикулярной плоскости основных пластин и кинематически связанной с рукояткой поворота дополнительной пластины.2. Индикатор по п. 1, о т л и ч а ю щ и й с я тем, что нерабочие поверхности подвижной пластины покрыты слоем непрозрачного светоотражающегоматериала.Источники инФормации, принятые во внимание при экспертизе1. Авторское свидетельство СССР Мф 489143, кл. 6 09 Г 13/00, 1973 (прототип).стаэитель Л.дехтярь хред Л,Пекарь Корректор Г.Назаро Рогул Редактор Заказ 21 одписное 5 4/5 Тираж 484 НИИПИ Гос ударственного комитета ССС 13035 М по делам изобретений и отк осква, Ж, Раушская наб.,ППП "Патент" г.
