G06F 9/48 — инициирование программы; переключение программы, например, прерыванием

Номер патента: 962945

Опубликовано: 30.09.1982

Авторы: Воробьев, Карасик, Сигалов, Фараджев, Финкельштейн

МПК: G06F 11/28, G06F 9/48

Метки: отладке, прерывания, программ

...25, выход 33 которого соединен с вторымуправляющим выходом устройства. Первый, второй, третий и четвертыйвходы 26-29 устройства соединены соответственно с вторыми входами второго,третьего, четвертого и шестого элементон И 12, 13, 14 и 19. Выход первого элемента И 4 соединен с третьимивходами пятого и шестого элементов И 18 и 19. Первый информационныйвход 6 устройства соединен с вторымивходами первого и второго узлов 2и 3 сравнения и элементов И 16 второй группы. Второй и третий информационные входы 30 и 31 устройства соединены соответственно с вторыми входами элементов И 15 и 17 первой итретьей групп. Регистры 1,5, 7 и 8являются тумблерными ,регистрами. Устройство может работать в одном из четырех режимов.В режиме "1 ф при записи в...

Номер патента: 962948

Опубликовано: 30.09.1982

Авторы: Белан, Молчанов

МПК: G06F 9/48

Метки: переменного, приоритета

...который через элемент ИЛИ 21, либо элемент ИЛИ 22 проходит на выходы соответственно 12 или 16 блока 3 управления. При выборе режима работы устройства с перемен 25 ным опросом разрядов слева и справа от Фиксированного в регистре приоритета элемент И 23 блока 3 оказывается открытым по первому входу единичным сигналом с соответствующего входа 15 блока 3 управления. В результате импульсы, поступая с выхода генератора 25 импульсов через элемент И 23 на счетный вход триггера 18, опрокидывают его, и единичный сигнал 35 появляется попеременно на выходах 12 и 16 блока 3. Соответственно на вход дешифратора 6 через блок 9 элементов ИЛИ поступает либо содержимое счетчика 2, либо инверсное содержимое счет чика 7.Поступление сигналов прерывания в...

Номер патента: 962950

Опубликовано: 30.09.1982

Авторы: Куликов, Молчанов, Щечкин

МПК: G06F 9/48

Метки: прерыванием, программ

...содержащееся в регистре 4 в любой момент времени, в точности равно количеству необслуженных запросов. По сигналу из распределителя 7 через блок б элементов И на вход узла 8 поступают сигналы от всех регистров 4, незамаскированных кодом, поступающим из регистра 17 масок, и находящихся в ненулевом состоянии, Узел 8 выделяет старшую по приоритету очередь и формирует сигнал кода приоритета на вход схемы 9 сравнения и на информационные входы элементов И группы блоков 10.Сигнал запроса высшего приоритета является сигналом запрета всех более низких по приоритету запросов. Выделенный старший приоритет фиксируется позиционно на регистре 25, выходы которого подключены к входу шифратора 26. Выходы шифратора являются выходом узла 8. Таким образом,...

Номер патента: 970370

Опубликовано: 30.10.1982

Авторы: Игошин, Кощеев

МПК: G06F 9/48

Метки: прерывания, программ

...содержит адресный вход1, элемент 2 сравнения, регистр 3 40фиксированного адреса, элемент И 4,регистр 5 запросов, информационныйвход б, буферный регистр 7, группузапросных входов 8, блок элементовИ 9, регистр 10 масок, блок 11 ана-65 лиза приоритетов, шифратор 12 кодовприоритетов, регистр 13 кода приоритета, адресный выход 14, элемент И 15,командный выход 16.Блок анализа приоритетов содержитгруппу из п входов 17, группу из ивыходов 18, иэлементов ИЛИ 19,иэлементов ИЛИ-НЕ 20, пэлементов НЕ 21.Устройство работает следующимобразом,На адресный вход 1 устройства поступает код адреса ЗУ и сравниваетсяэлементов 2 сравнения с содержимым регистра 3 фиксированного адреса, котброе эквивалентно адресу фиксированной ячейки ЗУ и...

Номер патента: 972511

Опубликовано: 07.11.1982

Авторы: Гончаров, Клименко

МПК: G06F 9/48

Метки: прерывания, программ

...регистраставится в соответствие разряд регистра 2 и через блок 3 с регистра 1 запросы проходят лишь тогда, когда соответствующий разряд регистра 2 включен (установлен в "единичное" состояние)., Затем запросы на прерывание собираются в группы и поступают на входы первой группы элементов ИЛИ 4 и первые входы элементов И груп пы 5. Работа устройства организуется в два цикла. В первом цикле выбирается наиболее приоритетная группа прерываний Для этого в регистр 16 с информационного входа 15 устройства заносится код, определяющий разрешенные группы прерываний. По приходу сигнала с первого управляющего входа 11 устройства на вторые входы элементов И 6 группы и коммутатора .12 с первой группой элементов ИЛИ 4 через элементы И 6 группы и третью...

Номер патента: 978150

Опубликовано: 30.11.1982

Автор: Чернов

МПК: G06F 9/48

Метки: прерыванием, программ

...ввода в устройство заявки по каналу. высшего приоритета данной группы.Выбирая определенным образом соединения выходов. 21 устройства с входамиэлементов ИЛИ 5, можно устанавливатьтребуемое число каналов в группе одного уровня приоритета с требуемым числом групп разных уровней приоритетаи тем самым управлять очередью запросов на обслуживание.ЭФФективность предлагаемого устройства состоит в том, что сокращает"1ся оборудование известного устройства,расширяются его Функциональные воз"можности по управлению очередью за"просов путем организации групп каналов разного уровня приоритета,Формула изобретения При этом на управляющем выходе 19 устройства появляется единичный потенциал, отображающий обобщенный сигнал требования...

Номер патента: 987625

Опубликовано: 07.01.1983

Автор: Соколов

МПК: G06F 9/48

Метки: прерывания, программ

...этого устройства через входы 5516 под действием упрсзэзззгосцих сигналон, поступающих на эзходы 15 устройства В рсзгистры 6 з,-щиты уровнязаписывается информазция, обеспечивающая распределение всех возможных 6)прерываний по количеству их в каждомиз уровней приоритета и присвоениеуровней приоритета Всем прерываниям, что позволяет рас 5 золагать любые возможные прерывания а любом 65 уровне приоритета. Разрядность каждого регистра 6 защиты уровня соответствует разрядности регистра 1 прерываний. При возникновении режимов прерывания во внешней ЦВИ или вычислительной системе с входов 10 сигналы прерьзнаний записываются в соответствующие разряды регистра 1. Затем информация о прерываниях, записанная в регистр 1, поступает параллельно на...

Номер патента: 1001103

Опубликовано: 28.02.1983

Авторы: Гурский, Ильинский, Мельшиян, Никитин, Федорков, Якушев

МПК: G06F 9/48, G06F 9/50

Метки: прерывания, программ

...на тактовый вход триггера 4 в качестве сигнала сопровожденияматематического адреса. Выход триггера 54 соединен с входами группы элементовИ 5 и в случав сравнения адресов, высокий уровень логической единицы с выхэда триггера 4 разрешает прохождение вустройство через группу элементов И 5 Оуправляюаоа сигналов ЦВМ, поступающих.с входа 30. После этого программа-супервизор ЦВМ устанавливает триггер15 в состояние нуля, а в регистр 16 засылается код маски для поразрядной конь юкгивной фильтрации запросов на прерывай.ние с учетом их приоритетов, Программноеобнуление триггера 14 осуществляетсячерез элемент И 13, сигнал с выхода которого поступает на вход установки в нуль.туптера 15,Код в регистр 16 иэ ЦВМ поступаеттакже через группу входов 29 и...

Номер патента: 1029180

Опубликовано: 15.07.1983

Авторы: Карабецкий, Реутов

МПК: G06F 9/48, G06F 9/50

Метки: запроса, кодирования, прерывания, приоритета, старшего

...узлаобработки запроса.На фиг,1 приведена структунаясхема системы"кодирования запросапрерывания старшего приоритета; наФиг.2 - блок задержки,Система (Фиг,1) содержит: узлы 1обработки запроса, группу информационных входов-выходов 2 системы, сумматор"вычитатель 3, блок задержки 4,запросный вход 5 системы, элементИЛИ 6, триггер 7, элемент И о группы,группа кодовых входов 9 системы.Блок задержки (Фиг.2) содержитэлементы И 10- 15, элементы ИЛИ 1 Ьрэлементы задержки 19-21.Иаксимальное количество устройствзапросов прерывания, обслуживаемыхданной системой, зависит от количест"ва шин вектора прерывания 2 и в общемслучае определяется по ФормулеИ =2 п,где М - максимальное количество устройств запросов прерывания;и - количество шин вектора...

Номер патента: 1030803

Опубликовано: 23.07.1983

Авторы: Мелешко, Молчанов, Щечкин

МПК: G06F 9/48, G06F 9/50

Метки: приоритета

...с прямым выходомтриггера и первым выходом устройства,а во всех остальных каналах - с пря"мым выходом триггера и первым входомпервого элемента И соответствующегоканала, второй элемент И в каждом канале соединен с 5-входом триггера иинформационным входом канала, которыйподключен к первому входу второго элемента И канала, при этом вторые входы вторых элементов И всех каналовобъединены и подключены к инверсномувыходу триггера устройства, В-входкоторого соединен с выходом первогоэлемента ИЛИ и первым входом второгоэлемента ИЛИ устройства, второй входкоторого соединен с выходом элемента НЕ, вход которого соединен с выходом третьего элемента ИЛИ и первымвходом элемента И устройства, второйвход которого соединен с выходом генератора тактовых...

Номер патента: 1037251

Опубликовано: 23.08.1983

Авторы: Насыров, Фрид

МПК: G05B 19/042, G06F 9/48

Метки: операций, последовательностью

...(-И) - с вторым входом умножителя, выход которого соединен с нторым входом сумматора, выход которого соединен с вторым входом второго буферного регистра, выход которого соединен с вторым выходом блока, выход третьего бу Ферного регистра соединен с третьим выходом блока, второй вход узла возведения в степень -И) и третий вход умножителя соединены с ъторым входом блока.На Фиг. 1 представлена блок-схема предлагаемого устройства, на фиг. 2 - структурная схема одной из возможных реализаций блока вычис-.яения временных уставок. Устройство управления последовательностью операций содержит блок 1 Аормирования команд, блок 2 памяти временных уставок, счетчик .3 пере.ключения программ, регистр 4 микро- команды, регистр 5 кода длительности...

Номер патента: 1037267

Опубликовано: 23.08.1983

Автор: Мазаник

МПК: G06F 9/48, G06F 9/50

Метки: вычислительной, системой

...задержки, выходы элементов ИЛИпервой группы соединены с входами третьего элемента ИЛИ,выход которогоподключен к первому входу первогоэлемента И и через элемент НЕ и второй элемент задержки - к выходу конца обслуживания устройства и входамсброса первого и третьего счетчикови счетчиков группы, выход каждой схемы сравнения группы соединен с первым входом одноименного элемента Ивторой группы, выход которого подключен к нулевому входу одноименноготриггера группы, к первому входу од 40ноименного блока элементов И первойгруппы и к соответствующему входутретьего элемента ИЛИ, выход которогосоединен со счетным входом третьегосчетчика, выход первого элемента за 45держки подключен к входу запускапервого распределителя импульсов,каждый выход...

Номер патента: 1038945

Опубликовано: 30.08.1983

Авторы: Андреев, Садовникова, Трутце

МПК: G06F 13/368, G06F 9/48, G06F 9/50 ...

Метки: многоканальное, приоритетное

...выход которого соединен с уста. новочным входом счетчика и с вторым входом третьего элемента ИЛИ, выход которого соединен со счетным входом счетчика, первый выход которого соединен с первым входом четвертого элемента ИЛИ и с первым входом элемента И-ИЛИ, выход которого соединен с первым входом пятого элемента ИЛИ, выход которого: соединен с вторым входом первого триггера, а второй вход четвертого элемента ИЛИ соединен с вторым входом пятого .элемента ИЛИ,с вторыми входами первого и второго элементов ИЛИ канала и с установочным входом канала, а, выход четвертого элемента ИЛИ соединен с первым входом второго тригге35 5 ,. 1038ра, инверсный выход которого соединенс первым входом магистрального переключающего элемента, второй...

Номер патента: 1061142

Опубликовано: 15.12.1983

Авторы: Галуза, Стальнова

МПК: G06F 9/48

Метки: запуска, программ

...шифратора является выходом кода номера обслуживаемой программы устройства, группа выходов блока выделения крайней единицы соединена с вторыми входами соответствук)ших элементов И группы.На фиг. 1 представлена структурная схема устройства; ца фиг. 2 - блок-схема блока выделения крайней единицы.Устройство содержит группу триггеров 1, блок 2 выделения крайней единицы, шифратор 3, счетчик 4, триггер 5 запроса аварийной программы, группу элементов И 6, элемент ИЛИ 7, входы 8 запросов, вход 9 сброса, вход 10 установочный, выход 11 кода номера обслуживаемой программы, выход 12 разрешения выполнения программы, генератор 13 низкой частоты. Блок 2 содержит триггеры 14 - 17,элементы И 18 - 20, элементы ИЛИ 21 и 22,триггер 23.Блок 2 выделения...

Номер патента: 1061144

Опубликовано: 15.12.1983

Авторы: Бакумов, Матов, Шпилев

МПК: G06F 9/48

Метки: прерыванием, программ

...с вторым входом узла управления, а узел управления содержит две группы элементов И, две группы триггеров, дешифратор, элемент И и четыре элемента ИЛИ, причем группа входов дешифратора соединена с группами входов узла и первого элемента ИЛИ, выход которого соединен с первыми входами элементов И первой группы и с первым входом элемента И, выход которого соединен с первым входом второго элемента ИЛИ, второй вход которого соединен с вторым входом узла, первый вход которого соединен с первыми входами третьего и четвертого элементов ИЛИ, выходы которых соединены соответственно с нулевыми входами триггеров первой и второй групп, единичные выходы которых соединены соответственно с вторыми входами элементов И первой группы и первыми входами...

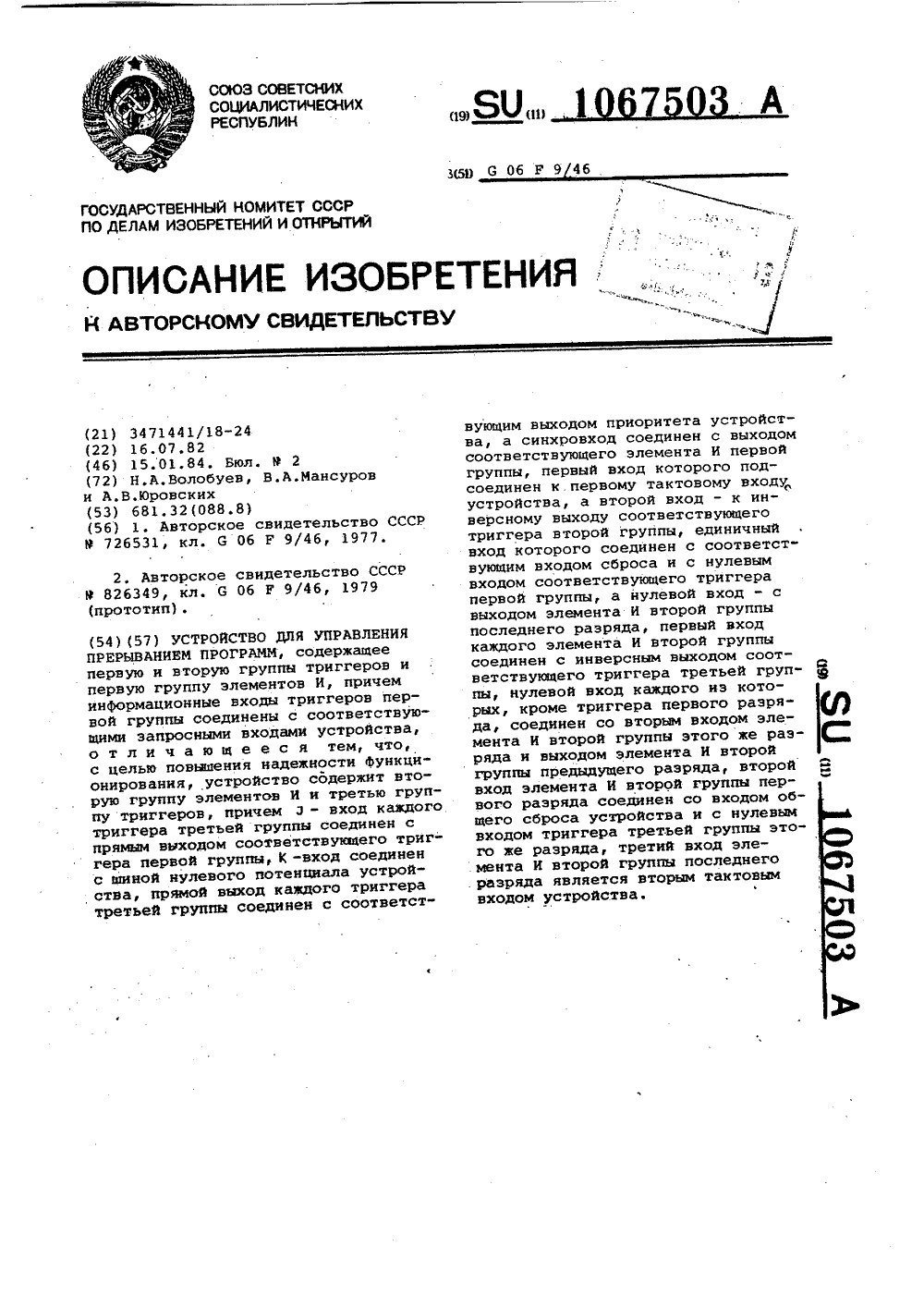

Номер патента: 1067503

Опубликовано: 15.01.1984

Авторы: Волобуев, Мансуров, Юровских

МПК: G06F 9/48

Метки: прерыванием, программ

...грувпы соединен с иннерсным выходом состнетствующего триггера третьей груйпы, нулевой вход каждого иэ которых, кроме первого разряда, соединен со нторым входом элемента И второй группы .этого же разряда и выходом элемента И второй группы предыдущего разряда, второй вход элемента И второй группы первого разряда соединен со входом общего сброса устройства и нулевым входом триггера третьей группы этого же разряда, третий вход элемента И второй группы последнего разряда является вторым тактовым входом устройства.На фиг.1 представлена структурная схема устройства; на фиг.2 временная диаграмма сигналов, подаваемых на входы устройства.Устройство для упранления прерыванием программы содержит первую группу триггеров 1, вторую группу...

Номер патента: 1070550

Опубликовано: 30.01.1984

Авторы: Игнатович, Камынов

МПК: G06F 9/48

Метки: прерывания, программ

...первый,второй счетчики, блок элементов И,два .элемента И, генератор импульсов, триггер, элемент задержки, регистр, выход которого подключен к первому входу блока элементов И, вход регистра является кодовым входом устройства, второй вход блока элементов И соединен с выходом прерывания устройства, информационный вход первого счетчика соединен с выходом блока элементов К, счетный вход первого счетчика соединен с выходом генератора импульсов, инверсный выход первого счетчика соединен д первым входом первого элемента И, второй вход первого элемента И и первый вход второго элемента И подключены через элемент задержки к выходу генератора импульсов, второй вход второго элемента И соединен с единичным выходом триГгера, единичный вход...

Номер патента: 1072045

Опубликовано: 07.02.1984

Авторы: Алексеева, Гукова, Кузнецов, Полтавец, Хетагуров, Шлаин

МПК: G06F 11/00, G06F 9/48

Метки: прерывания, программ

...равляющих сигналов тактовый вход11 111Ошибка формирователя управляющих формирователя управляющих сигналовсигналов, выходы дешифратора соеди соединен с тактовым входом второгоиены с группой входов элемента ИЛИ и третьего Р-триггеров с вторым.И с вторыми входами элементов И входом пятого элемента И, с первымФгруппы, выходы котоРых соединены входом шестого элемента Й и с вхосоответственно с входами установки дом второго элемента НЕ, выход котов ноль буферного регистра и регистра 10 рого соединен с первым входом седь-,прерываний, выход элемента ИЛИ сое- мого элемента И, с третьим входомдинен со счетным входом счетчика, первого элемента И и с вторым вховыход старшего разряда которого яв- дом элемента И-НЕ, прямой выходляется выходом...

Номер патента: 1083192

Опубликовано: 30.03.1984

Авторы: Мелешко, Молчанов, Основенко, Щечкин

МПК: G06F 9/48, G06F 9/50

Метки: переменного, приоритета

...которого являются выходами устройства, выход элемента ИЛИ-НЕ соединен с первыми входами первого и второго элементов И, вторые входы которых соединены соответственно с прямым и инверсным выходами триггера напав ления сдвига, третьи входы первого и второго элементов И соединены с тактовым входом устройства, выходы первого и второго элементов И подсоединены соответственно к первому и второму входам управления сдвигом циклического регистра сдвига, выходы которого соединены с вторыми входами соответствующих элементов И пер вой, группы, входы регистра запросов являются информационными входами устройства, входы дешифратора являются кодовыми входами устройства,входы триггера направления сдвигаявляются первым н вторым входамиопроса...

Номер патента: 1084795

Опубликовано: 07.04.1984

Автор: Молоков

МПК: G06F 9/48

Метки: прерывания

...запросов прерываний устройства ин о -ния, группа входов которого являетсяя 15 мационные выходы 23 ст ойспервой группой информационных вхо- фоФормационные входы 24-29 ст йдов устройства, выход компаратора Бустроиства,лок приоритета содержит входыподключен к первому входу второго 30, элементы НЕ 31, элементы И-НЕэлемента И-НЕ, второй вход которого 32 и 33 выходы 34,подключен к выходу первого элеменУстрой бтройство работает следующимта И-НЕ, а третий - к выходу элемен- образом.с н левымта задержки, вход которого соединен При единичном овнчном уровне сигнала нас улевым выходом первого триггера управляющих вхФвходах регистров 4-6 ивыход второго элемента И-НЕ подклю ихих состояние не изменяется, причен к единичному входу второго триг нулевом...

Номер патента: 1087997

Опубликовано: 23.04.1984

Авторы: Карабецкий, Реутов

МПК: G06F 9/48

Метки: запроса, кодирования, прерывания, приоритета, старшего

...кодоных входов систем 1, выходы элементов И второй группы каждого узла обработки запроса соединены с входами элемента ИЛИ своего узла обработки запроса, выход элемента ИЛИ каждого узла обработки запроса соединен с третьими входами элементов И первай группы и с установочными входами второго триггера своего узла обработки запроса, прямой выход которого соединен с первым установочным входом первого триггера своего узла обработки запроса, тактовые входы второго триггера соединены с первым выходом тактового генератора, второй выход которого соединен с тактовыми входами первого триггера,запросный вход системы соединен с вторым установочным входом первого триггера, выход каждого -го элемента И второй группы каждого узла обработки запроса...

Номер патента: 1091163

Опубликовано: 07.05.1984

Авторы: Мелешко, Молчанов, Основенко, Щечкин

МПК: G06F 9/48, G06F 9/50

Метки: приоритета

...И . иИЛИ, причем единичный выход каждого разеряда регистра индикации запросов соединен через соответствующий элемент И сединичным входом соответствующего разрядг вспомогательного регистра, единичныйвыход которого соединен с первым входомэлемента ИЛИ данного разряда, второй входкоторого соединен с выходом элемента ИЛИпредыдущего разряда, а выход - с нулевым входом разряда вспомогательного регистра 12).Недостаток известного устройства - невысокое быстродействие.Цель изобретения - повышение быстродействия устройства,25 Поставленная цель достигается тем, что в устройстве приоритета, содержащем два регистра, две группы элементов И, группу элементов ИЛИ, причем группа запросных входов устройства соединена с группой информ ационных...

Номер патента: 1096647

Опубликовано: 07.06.1984

Авторы: Власенко, Муравьев, Турлаков

МПК: G06F 9/48

Метки: прерыванием, программ

...сумматора, выход суммы и знаковый выход которого подключены к первому и второму входам первого блока элементов И соответственно, выход 40 которого подключен к входу первого регистра, первый вход блока элементов И-НЕ подключен к выходу второго блока элементов И, первый вход которого подключен к второму вйходу второго регистра, первые входы третьегс и четвертого блоков элементов И подключены к выходам первого и второго элементовИ соответственно, второй вход третьего блока элементов И под ключен к первому выходу четвертого регистра, введены пятый регистр,два элемента НЕ и три схемы сравнения, причем второй вход блока элементов Нф является запросным входом устройства, второй и третий входы сумматора 55 подключены к выходам первого...

Номер патента: 1098001

Опубликовано: 15.06.1984

Авторы: Смирнов, Смирнова

МПК: G06F 9/48

Метки: прерыванием

...содер. жащее триггер запроса канала, единичный вход которого является входом "Запрос канала", устройства, триггер предоставления канала, единичный выход 2 которого является выходом "Предоставление канала" устройства, два элемента И и формирователь выходного сигнала, выход которого является выходом Какал занят устройства, первый вход соединен с выходом Подтверждение выборки" устройства и нулевым входом триггера запроса канала, единичным выходом подключенным к первому входу первого элемента И, второй вход которого соединен с ну 35 левым выходом триггера предоставления канала, нулевой выход триггера запроса канала подключен к первому входу второго элемента И, второй вход4 О которого соединен с нулевым выходом триггера предоставления...

Номер патента: 1104516

Опубликовано: 23.07.1984

Авторы: Бурмистров, Ларченко, Холодный, Ялинич

МПК: G06F 9/48

Метки: многоуровневого, прерывания

...соединен с вторым входом первого элемента И, выход счетчика соединен с вхо 35дом дешифратора, выход которого соединен с управляющими входами входного и выходного коммутаторов,. содержит постоянный блок памяти, триггер синхронизации и второй элемент И,ф 40причем первый управляющий вход устройства соединен с синхронизирующимвходом триггера запрета прерывания,первым информационным входом входного коммутатора и с первым входом 45счетчика, выход регистра запросов .соединен с входом постоянного блокапамяти, выход которого соединен свторым входом схемы сравнения и информационным входом стека регистров50состояний, выход первого элемента Исоединен с информационным входомтриггера синхронизации, выход которого соединен с Я-входом...

Номер патента: 1104518

Опубликовано: 23.07.1984

Авторы: Гвоздев, Мазур, Мищенко

МПК: G06F 9/48

Метки: прерываний

...выход элемента ИЛИсоединен с первым входом элемента И,выход эле;".";.нта И соединен с единичным входом триггера прерывания, входзапуска устройства соединен с управляющим входом шифратора и единичнымвходом триггера блокировки сигналапрерывания, вход сигнала окончания 55обработки прерываний устройствасоединен с нулевым входом триггераблокировки сигнала прерывания, нуле 20 3 11045Изобретение относится к вычисли,тельной технике, н частности к устройствам обмена с внешними абонентами.Известно устройство для прерывания программ, содержащее регистр маски, шифратор, элементы И, ИЛИ, счетчик5 времени, генератор импульсов, регистр прерываний, регистр управления, регистр блокировки, группы входов и выходов 1 .1 ОНедостаток устройства -...

Номер патента: 1112365

Опубликовано: 07.09.1984

Автор: Кулаков

МПК: G06F 9/48

Метки: прерывания, сигнала, формирования

...элемента соединен с вторым входом элемента сложения по модулю два, выход второго блока памяти соединен с первым входом четвертого элемента И, выход второго дешифратора - с вторым входом четвертого элемента И, выход элемента сложения по модулю два - с третьим входом четвертого элемента И, выход которого соединен с информационным входом второго триггера, выход третьего элемента И соединен с тактовым входом второго триггера, вход сброса второго триггерас входом сброса устройства, нулевой вход второго триггера соединен с сигнальным входом устройства, выход второго триггера - с входом элемента НЕ и является выходом прерывания устройства.1На чертеже приведена структурная схема устройства.Устройство содержит тактовый вход 1 устройства, группу...

Номер патента: 1113803

Опубликовано: 15.09.1984

Авторы: Зеленко, Кукин, Панов, Попов

МПК: G06F 9/48

Метки: микро-эвм, прерывания, приоритетного

...и 15 признаканачала команд микро-ЭВМ. Таким образом завершается подготовка устройства, и в микро-ЭВМ выполняется командабезусловного перехода в очереднойкоманде контролируемой программы.При этом на выходе элемента:,И 4 фор.мируется положительный импульс, поотрицательному фронту которого проис.ходит изменение на единицу состояниясчетчика 5. Состояние счетчика 5дешифрируется дешифратором 6.Выполнение очередной команды контролируемой программы вызывает появление второго импульса на выходе элемента И 4 и изменение на единицу состояния счетчика 5. При этом на выходедешифратора 6 появляется сигнал поступающий на седьмой вход запроса напребывание блока 1 приоритетного,прерывания, Данный сигнал стробируется тактовыми импульсами на входе...

Номер патента: 1116432

Опубликовано: 30.09.1984

Авторы: Иванов, Сыров, Черевко

МПК: G06F 9/48

Метки: быстрого, микропрограммный, прерывания, процессор, средствами

...машинного такта благодаря высокому уровню сигнала на линии 196 (фиг. 11) коммутатор 180 коммутирует на адресный вход узла 182 вторых регистров выход ком" 25 мутатора 179. При записи информации, сигналы на линиях 193 и 194 имеют низкие уровни. Чтение производится ,при низком уровне сигнала на линии 193 и высоком уровне сигнала на ли- З 0 нии 194. Считанная из узла 181 первых регистров информация записывается по стробу на линии 195 "Фаза 4"в первый 183 регистр, откуда выдается по шине 159. Считанная из узла 182 вторых регистров информация записывается по тому же стробу "Фаза 4" во второй 184 регистр, откуда выдается по шине 157.Формирователь 12 импульсов выра батывает управляющие сигналы для других блоков процессора. Генератор 197...

Номер патента: 1119015

Опубликовано: 15.10.1984

Авторы: Ларченко, Фурманов, Холодный, Ялинич

МПК: G06F 9/48

Метки: прерывания, программ

...по приоритету прерывания в группе н выбора старшей по приоритетугруппы прерываний,Поставленная цель достигаетсятем, что в устройство прерывания про"грамм, содержащее регистр прерываний,регистр защиты, первый блок элементов И, блок обзора прерываний, шифратор старшей группы запросов, второй блок элементов И, регистр коданомера прерывания, причем блок обзора прерываний содержит две группыэлементов ИЛИ, узел выбора старшейгруппы запросов и группу блоковэлементов И, причем в блоке обзорапрерываний выходы элементов ИЛИпервой группы соединены с входамиузла выбора старшей группы запросов,каждый выход которого соединен суправляющим входом одноименного бло-.ка элементов И группы, одноименныевыходы групп выходов каждого блокаэлементов И группы...
