G05B 19/07 — в котором программа определена непосредственной связью электрических элементов, например потенциометров, счетчиков, транзисторов

Номер патента: 932463

Опубликовано: 30.05.1982

Авторы: Костенко, Шорохов, Шорохова

МПК: G05B 19/07

Метки: аналоговых, задающее, программное, регуляторов, электронных

...функции сохраняет свое прежнее значение,В качестве запоминающих коммутационных элементов 23 могут служить как двухпозиционные электромагнитные реле с замыкающим контактом, так и бесконтактные ключи, управляемые триггерами, установленными на управляющих входах ключей, В кацестве реверсивного шагового переключателя 21 и выходного преобразователя 22 могут служить либо шаговый искатель и подключенные к его клеммам сопротивления, соответствующие установкам задания аргумента, либо реверсивный двоицный счетчик и цифроаналоговый преобразователь.Пример конкретной реализации заданной функции представлен на фиг. 2, Коммутационные элементы 23, показанные на фиг. 1 заштрихованными, условимся считать включенными, В этом случае, в момент времени й,...

Номер патента: 999019

Опубликовано: 23.02.1983

Авторы: Курцман, Никитин

МПК: G05B 19/07, G05B 19/18

Метки: программного, хроматографом

...19 устанавливают в режим "Запись". Выключателями 1616 в двоичном коде залают номер командного канала. Время включения отключения ) команд ного канала устанавливают кнопками77,). При нажатии одной из кнопокнапример 7, импульсы с де ителя2 частоты частотой 1 Гц поступаютна вход соответствующей декады счетчика, например 3, и фиксируются индикатором текущего времени 9. При 1 О 15 2 О 25 ЭО 3 45 50 55 И 65 появлении на индикаторе 9 нужной цифры кнопку 7 отпускают. Аналогичноустанавливачт на индикаторе 9 и остальные временные интервалы,Коды команд через элементы ИЛИ15 и коды времени через преобразователь 10 кодов подаются соответственно на нходЫ строк и столбцов блоков 11 и 12 памяти. Кратковременнымпереводом выключателей 17 и 18 вположение...

Номер патента: 999020

Опубликовано: 23.02.1983

Авторы: Бам, Макаров, Панков

МПК: G05B 19/07, G05B 19/18

Метки: отладки, подготовки, программ

...программу через коммутатор 4 в блок памяти 3, контролируя визуально правильность ввода при помощи блока отображения информации 2. Пос ле ввода символа "конец кадра" в блоке.управления автоматически включается подпрограмма вычисления контрольной суммы и записи ее на заранее зарезервированное место кадра.Вычисление и запись контрольной суммы производится так же, как и в режиме отладки. Подготовленная и отлаженная программа хранится в бло" :ке памяти 3 и через блок ввода-выво" да может быть выведена на программоноситель для последующего тиражирования и.хранения.Автоматизация работы устройства осуществляется блоком управления 1 фиг, 2 ). 40Блок управления 1 построен по принципу микропраграммного автомата и состоит из генератора 12,...

Номер патента: 1003021

Опубликовано: 07.03.1983

Авторы: Иливанов, Кровяков, Морозов

МПК: G05B 19/07, G05B 19/418

Метки: программного

...шинами, каждая из которыхсвязана с выходом соответствующегопервого элемента И,На чертежедана блок-схема устройства для двухоперационного (Включить, Отключить) управленияи-объектами по в-временным программам,Устройство содержит второй генератор импульсов 1, второй распределитель импульсов 2, первый генератор импульсов 3, первый распределитель 4 импульсов (объектный), блокисогласования 5, блок задания программ б,первые элементы И 7 (образующие каналы программы П-П), вто"рые элементы И 8,Устройство работает следующим об-,разом,Второй генератор 1 импульсов пе"риодически вырабатывает тактовый импульс времени Я 1, которым переключается второй распределитель импуль сов 2 и запускается первый генератор импульсов 3. Последний...

Номер патента: 1010600

Опубликовано: 07.04.1983

Авторы: Первухин, Семенов, Шахин

МПК: G05B 19/07, G05B 19/418

Метки: программного, циклового

...установочными и сбросовыми входами первого регистра, введены преобразователь импульс-код, блок сравне 50 ния, счетчик импульсов, второй регистр и генератор импульсов, подключенный выходом к информационному входу преобразователя импульс-код и к счетному входу счетчыка импульсов, связанного выходом с входом дешифратора, а входом фСбросф с входом "Сбросф преобразователя импульс-код, подключенного выходом к первому входу блока сравнения,соединенному вторым входом с выходом кодирующего блока, а выходом с входом Сбросф счетчика импульсов ц со счетными входами первого и второго регистров, причем информационные входы второго регистра подключены к соответствующим выходам первого регистра, информационные входы которого соединены с диной "Земляф.На...

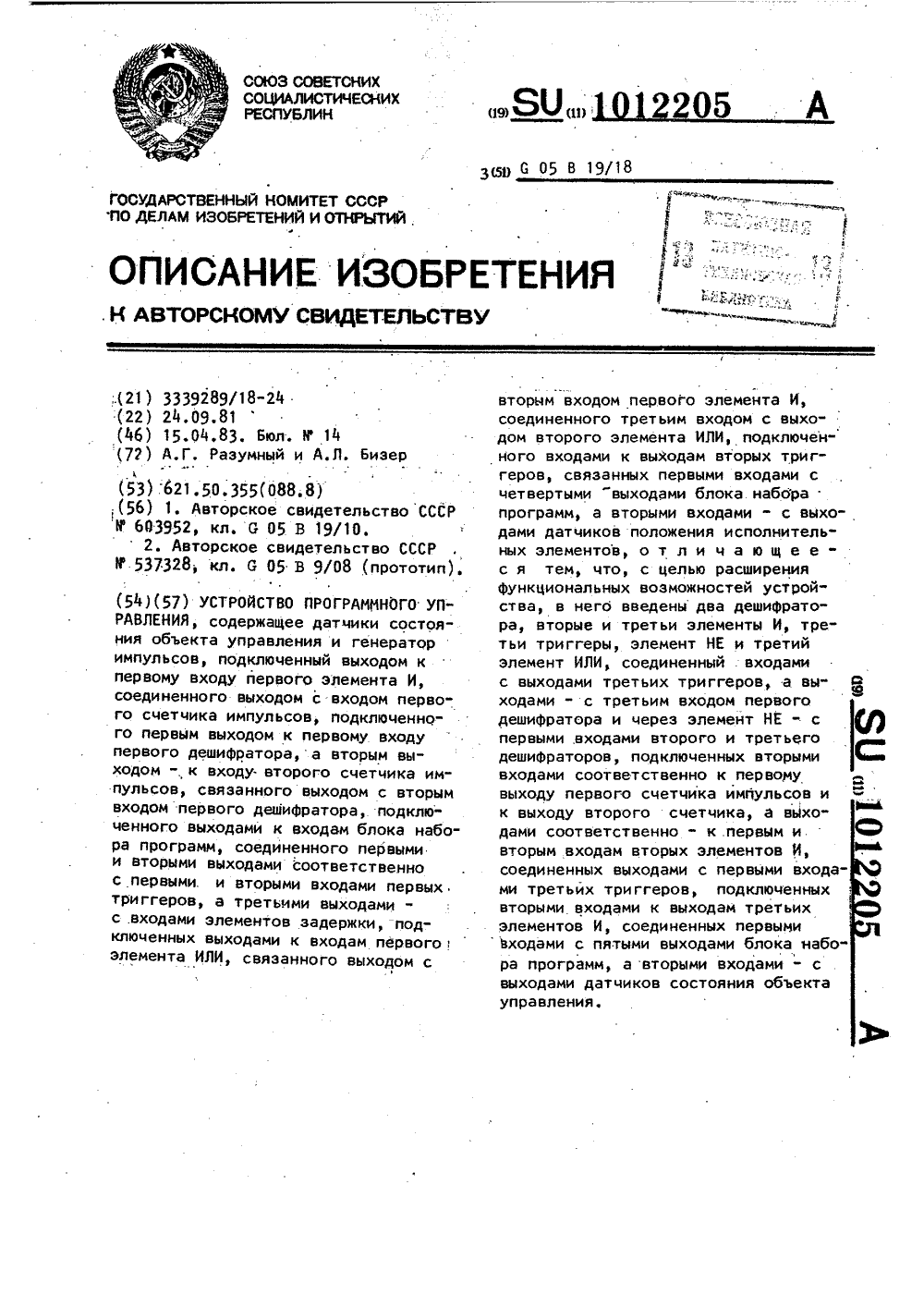

Номер патента: 1012205

Опубликовано: 15.04.1983

Авторы: Бизер, Разумный

МПК: G05B 19/07, G05B 19/18

Метки: программного

...первогосчетчика импульсов и к выходу второго счетчика, а выходами соответственно " к первым и к вторым входам вторых элементов И, соединенных 20 выходами с первыми входами третьихтриггеров подключенных вторыми входами к выходам третьих элементов И,соединенных первыми входами с пятыми выходами блока набора программ,25 а; вторыми входами - с выходами дат"чиков состояния объекта управления.На Фиг. 1 дана блок схема устройства; на Фиг. 2 " временная диаграмма участка программы; на фиг. 3 З 0 временная диаграмма работы второготриггера,Устройство содержит генератор 1импульсов, первый элемент И 2, пер"вый счетчик 3 импульсов, второйсчетчик 4 импульсов, первый дешиф"ратор 5, блока 6 набора программ,первые триггеры 7,: объекты 8 управления,...

Номер патента: 1072003

Опубликовано: 07.02.1984

Авторы: Бушель, Рахметов

МПК: G05B 19/07, G05B 19/18

Метки: программного

...задержки, регистра сдвига и к выходу формирователя импульсов, связанного входами с выходами второго и третьего счетчиков импульсов, причем выход задатчика длительности временного интервала подключен к счетным входам первого счетчика импульсов и второго счетчика им" пульсов, соединенного выходом последнего разряда со счетным входом третьего счетчика импульсов.На чертеже представлена функциональная схема предлагаемого устройства.Устройство содержит. генератор 1 импульсов, задатчик 2 длительности временного интервала, второй счетчик 3 импульсов, формирователь 4 импульсов, блок 5 задержки, регистр б сдвига, програмчируеьые преобразователи 7 аналог-код, сог-, ласчющие блоки,З, первые элементы И 9, блок 10 набора программ, исполнительные...

Номер патента: 1136111

Опубликовано: 23.01.1985

Автор: Иванов

МПК: G05B 19/07, G05B 19/18

Метки: водоподготовительными, программное, фильтрами

...логическая 1 устанавливает счетчик в нулевое состояние, а логический 01 разрешает счет импульсов генератора 7 счетчиком б, остальные (3-1) разрядов представляют собой длительности операций восстановления в двоичном или двоично-десятичном коде. Программируемые логические матрицы в зависимости от уровня логических сигналов нр входах выборки могут иметь по выходам .состояние невыбора с высоким выходным импедансом при логической 1 ф на входе выборки, а также активное со- стояние логическогсэ фО или логической 1 (в зависимости от вве- . денной программы) при логическом Оф иа выходе выборки. Так .как число всполнйтельных устройстй необходимых для восстановления одного водоподогревательного фильтра в большинстве случаев не превышает восьми,...

Номер патента: 1267359

Опубликовано: 30.10.1986

Авторы: Оржевский, Рожков

МПК: G05B 19/07

Метки: загрузкой, программного

...управляющие импульсы, посту пающие в блок 2 набора программы, ко" торый обеспечивает переход манипулятора из одного режима в другой, например, из режима загрузки одной тары, в режим загрузки другой, или в 45 режим останова.В случае загрузки, например, одной тары, когда включен только один датчик 8 наличия тары и включены Триггеры 10 и 12, сигналы на выходе 50 блока управления соответствует дан" ному режиму. В процессе загрузки одной тары может сработать второй датчик 9 наличия тары, при этом включится триггер, но триггер 13 не вклю чится, а следовательно, сигнал на выходе блока 7 управления режимом не изменится, пока не закончится за-. 359грузка одной тары. Когда загрузкатары закончена, датчик 20 окончаниязагрузки переключит...

Номер патента: 1596307

Опубликовано: 30.09.1990

Авторы: Куликов, Юлдашев

МПК: G05B 19/07, G05B 19/08

Метки: программного

...не принимает. При переходе старшего разряда счетчика 4 из"1" е "0" происходит запуск формирователя 26. Уточненный пример построенияформирователя 26 приведен на фиг, 3,Импульсный сигнал с формирователя26 (Фиг. 2) производит установку триггера 22 го входу К в нулевое состояние, этот же сигнал поступает на входызаписи счетчиков 3, 4, при этом происходит перезапись информации из регистра 23 в счетчики 3, 4,Так как триггер 22 перешел в нулевое состояние, запрещающий сигнал стриггеров 7 снимается, импульсы насчетчики 3, 4 начинают поступать черезэлемент И 2 и продолжение программыуправления возобновляется.При наличии отказа в блоке 6 наборапрограммы (например, отказ диода) уровень лог. "Он с блока 24 контроля четности устанавливает в...
