G01V 7/10 — крутильных, например весов Этвеса
Способ успокоения крутильной системы в гравитационном вариометре
Номер патента: 27207
Опубликовано: 31.07.1932
Автор: Успенский
МПК: G01V 7/10
Метки: вариометре, гравитационном, крутильной, системы, успокоения
...бьется между стен-.ками или ограничителями,. после чегоначинает совершать свободные колебания. На первую, совершенно бесполезную; фазу, в современных йриборах затрачивается некоторое количество времени,сокращение которого имеет целью предлагаемый способ,На, схематическом чертеже фиг. 1.изображает вид спереди крутильнойсистемы в гравитационном вариометре;фиг., 2 - вид сбоку ее.Способ успокоениякрутильной системыв гравитационном вариометре осущест. вляется.созданием в вертикальной плоскости паразитических колебаний коро= М 27207- " ж мысла, малого, сравнительно периода, при помощи наклонных ограничителей а. свободы.Энергия колебательных движений в горизонтальной плоскости коромысла, - движений со сравнительно большим периодом, -...
Гравитационные весы
Номер патента: 28032
Опубликовано: 31.10.1932
Автор: Леонтовский
МПК: G01V 7/10
Метки: весы, гравитационные
...упора введенный крутящий момент будет равен при обратном направлении искомому моменту снл гравитации.На схематическом чертеже изображен перспективный вид гравитационных весов.Вместо того, чтобы, как обычно, измерять отклонение коромысла а под действием гравитации на грузики Ь и с на некоторый угол а в положение а, производят измерение таким образом. Закручивая нить с 1, сообщают коромыслу а крутящий измеряемый момент, гораздо больший момента сил гравитации, приводящий коромысло а в неподвижное соприкосновение с упором е. Затем измеряемый крутящий момент уменьшают до тех пор, пока он не станет равным ипротивоположным по знаку моменту сил гравитации. После этого момента времени начнется отхождение коромысла а от упора е, которое...
Способ устранения паразитных короткопериодических колебаний коромысла крутильных весов
Номер патента: 59997
Опубликовано: 01.01.1941
Автор: Андреев
МПК: G01V 7/10
Метки: весов, колебаний, коромысла, короткопериодических, крутильных, паразитных, устранения
...вариометров типа Я - 20, причем для уннчтожения паразитных колебаний в этом приборе был применен специальный бнфилярный поднес. Однако введение бифиляра конструктивно осложнило прибор и осложнило работу с ннм, так как в полевых условиях бифиляр нередко служит причиной неточности наблюдений и простоев прибора в связи с провесом бифилярных нитей и т. д, Кромме того, вмдение бифнляра не является целесообразным, а иногда и возможным для приборов другой конструкции. Предлагаемый автором способуничтожения паразитных коротко,периодических колебаний применим для любых крутильных систем, не требует, введения бифилярного подвеса и не создает затруднений при полевой работе с прибором.Этот способ сводится к следующему.Теоретический рассчет...
Крутильные весы
Номер патента: 90055
Опубликовано: 01.01.1950
Автор: Афанасьев
МПК: G01V 7/10
Метки: весы, крутильные
...5 так. чтобы Гк одноименные полюса совпадали, олагодаря чему возникае, отталкивающая сила от краев отверстг, которая центрирует магнит 4 по оси магнита 5. Одноименные полюса магнитов 4, 6 и 7 расположены такжеруг против друга; это сделано для того, чтобы магнит 4 не выпадал из:1 агнита 5, Магнит 6 можно не применять, когда ось прибора расположена вертикально. 1 ри горизонтальном расположении оси необходико при енять два магни- тчот действия магнитного поля на стержень 1 весов.Наилучшим условием для работы прибора являются такие параметры магнитов, ко орые обеспечивают наименьшее тормозящее действие токов Фуко во время вращения магнита 4. Зтого можно добиться относительной степеньо намагничивания, при которой разность магнитных потоков в...
Гравимер
Номер патента: 84013
Опубликовано: 01.01.1950
Авторы: Поддубный, Самсонов, Серов
МПК: G01V 7/10
Метки: гравимер
...вышлифованное в вварцевом стекле и алвминированное.На другом нонце, талые мелду пластинами, помещено полое кварцевое нольцобарометричеокого компенсатора. Все детали посажены на оптический контакт иприклеены шелласи. Диаиетр вольфраыовоИ нити 70 р кварцевой - 90 р Нити специально обработаны и аоотарены,Первая, внутренная оболочка прибора состоит из двенадцати пластин красной меди, которые после оборки образуют сплошной масоив, имеющий тольао небольшие полости, вмещающие аоромысло и крутильную оистему.Второй оболочаоИ олуаит теастолитовая коробка с толщиной стенок 5 мм,Третья оболочка - алюминиевая аоробна с толщиной стенок 10 мм.Четвертая оболочка - пробна толщиной 5 мм,Пнтая оболочка - алюминиевая коробка с толщиной стенок - 10 мм....

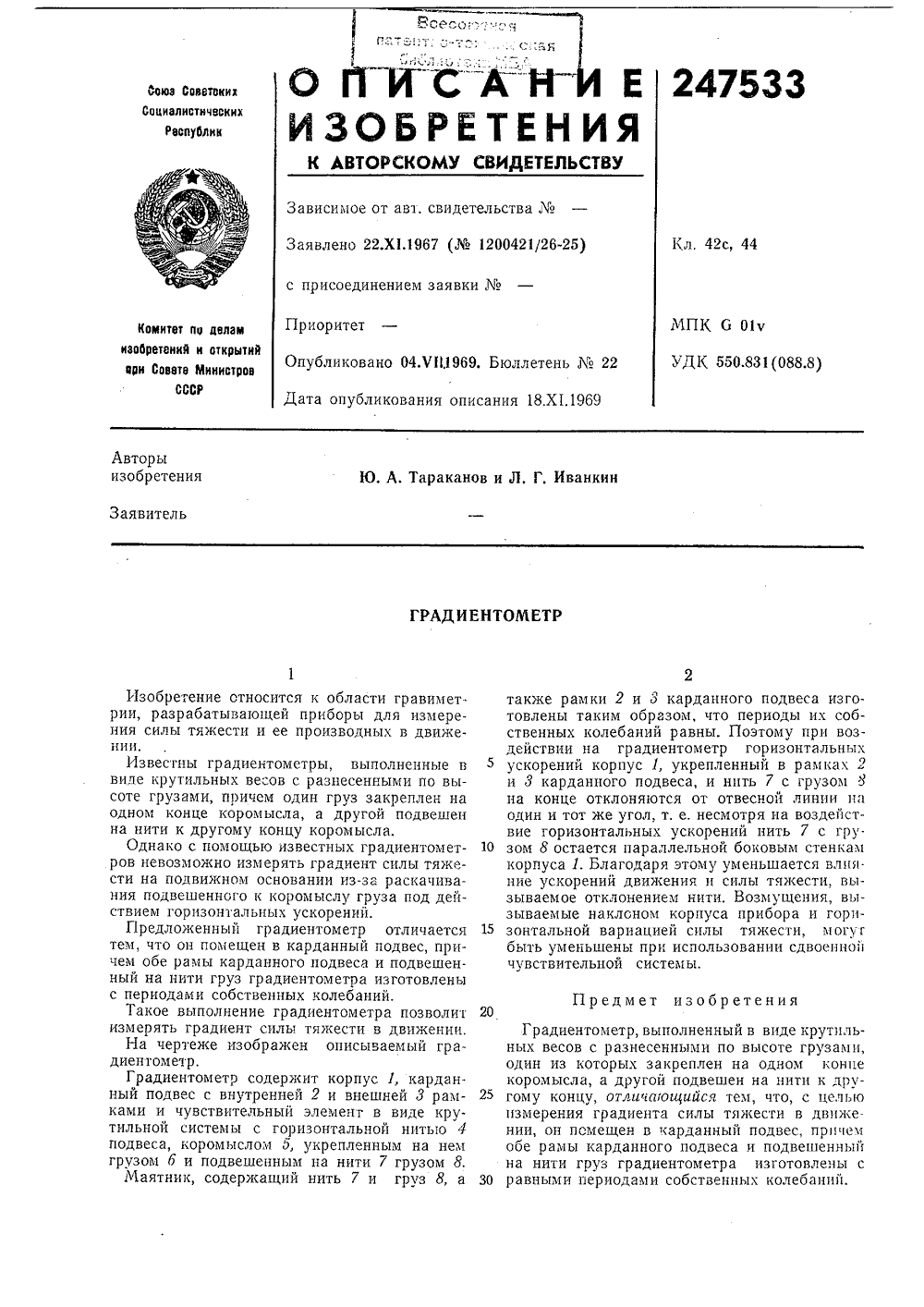

Градиентометр
Номер патента: 247533
Опубликовано: 01.01.1969
МПК: G01V 7/10
Метки: градиентометр
...в виде крутильных весов с разнесенными по высоте грузами, один из которых закреплен на одном конце коромысла, а другой подвешен на нити к дру гому концу, отличпющийся тем, что, с цельюизмерения градиента силы тяжести в движе.нии, он помещен в карданный подвес, причем обе рамы карданного подвеса и подвешенный на нити груз градиентометра изготовлены с 30 равными периодами собственных колебаний,Изобретение относится к области гравиметрии, разрабатывающей приборы для измерения силы тяжести и ее производных в движении.Известны градиентометры, выполненные в виче крутильных весов с разнесенными по высоте грузами, причем один груз закреплен на одном конце коромысла, а другой подвешен на нити к другому концу коромысла.Однако с помощью известных...
Гравитационный градиентометр
Номер патента: 269513
Опубликовано: 01.01.1970
Авторы: Веселое, Горин, Ефремов, Калишева, Науменко
МПК: G01V 7/10
Метки: гравитационный, градиентометр
...концами с кор систему и счетно-решаю чающийся тем, что, с це. родействия, нижние ко жестко связаны с корпус иентометр, содержа- мент, выполненньш в х гих нитей, несущихрычаги и связанных пусом, измерительную щее устройство, отлидью увеличения быстнцы упругих нитей ом градиентометра,1.Изобретение относится к области гравиметрии, разрабатывающей аппаратуру для измерения элементов гравитационного поля.Известны гравитационные градиентометры,содержащие чувствительный элемент, выполненный в виде вертикальных упругих нитей,несущих нагруженные на концах рычаги исвязанных верхними концами с корпусом, иизмерительную систему.В известных устройствах для успокоениякоромысла требуется много времени.В предлагаемом градиентометре нижниеконцы...
Способ измерения вторых производнб1х потенциала силы тяжести
Номер патента: 309336
Опубликовано: 01.01.1971
Авторы: Вереда, Веселов, Гусев, Науменко, Псфц
МПК: G01V 7/10
Метки: вторых, потенциала, производнб1х, силы, тяжести
...После эталонирования в течение некоторого времени вновь ведут наблюдения обоими вариометрами, а затем эталопируют второй вариометр, продолжая первым проводить измерения.5 Продолжительность цикла устанавливаютисходя из требуемой точности и стабильности параметров вариометров.Предложенным способом можно осуществлять непрерывные измерения вектора полно го горизонтального градиента силы тяжести6 Д- путем векторного суммирования измеренных величин вторых п роизводных:х+ ф:у 25 Спо О тенциИзобретение относитсябатывающей способы игравитационных полей,Известны способы измерения вторых производных потенциала силы тяжести в отдельных точках, состоящие в том, что измерение на каждой точке ведут в пескольких азимутах.Этим способом нельзя...
Всесоюзн йшйтно-td;:
Номер патента: 332408
Опубликовано: 01.01.1972
Авторы: Вереда, Горин, Ефремов, Науменко
МПК: G01V 7/10
...элементами больше расстояния между нитями этих элементов. 15Такое выполнение вариометра позволяет повысить его чувствительность и уменьшить габариты.На чертеже изображена схема предложенного устройства. 20Вариометр содержит раму 1, рычаги 2, 3, подвешенные на вертикальных нитях 4, 5 и связанные пружиной б, источник света 7, зеркала 8, 9, регистрирующую систему 10 и систему компенсации, состоящую из компенса ционных р амок 11, 12, пружин 13, 14, Г-образных рычагов 15, 1 б, подвешенных на нитях 17, 18, тяги 19 и микровинта 20 с отсчетным устройством 21. Ось пружины б расположена в одной плоскости с нитями 4, 5, зО Вариометр работает следующим образом.При изменении вторых производных потенциала силы тяжести рычаги 2, 3...
Способ устранения влияния наклона на вертикальный гравитационный градиентометр
Номер патента: 395793
Опубликовано: 01.01.1973
МПК: G01V 7/10
Метки: вертикальный, влияния, гравитационный, градиентометр, наклона, устранения
...гравитационный градиентометр, с целью устранения влияния наклона градиентометра на его показания, после измерения разности показаний градиентометра отсоединяют от коромысла нить, разворачивают ее вокруг собственной оси на заданный угол и вновь соединяют с коромыслом.Юстировку градиентометра по данному способу производят следующим образом.Градиентометр устанавливают в вертикальное положение и снимают его показание г,. Затем наклоняют градиснтометр в вертикальной плоскости, содержащей ось вращения коромысла, на заранее заданный угол сс и снимают новое показание и 2. По результатам изосле верна пувокруг еделя 1 - Кг К 3+ дмет изоб 5Спостикалькоромь ния влияния наклона тационный градиенто дному из концов кгруз, путем...
Устройство для измерения постоянной тяготения
Номер патента: 486296
Опубликовано: 30.09.1975
Авторы: Алексеев, Денисов, Маресов, Неймарк, Пискарев
МПК: G01V 7/10
Метки: постоянной, тяготения
...5 повышение чувствительности устройства.Для этого пробные массы расположенывнутри тянущих масс, имеющих форму эллипсоидов вращения с эллипсоидальцымп полостями, а подвес коромысла крутильного ма ятника осуществлен посредством магнитногополя.На фиг. 1 изображено предлагаемое устройство; ца фиг. 2 представлен график зависимости силы от расстояния по оси симмет рпи между центрами пробной и тянущей масспри различных соотношениях осей сфероцда.Устройство содержит вакуумную камеру 1,коромысло 2 с пробными массами 3, помещенными внутрь тянущих масс 4, имеющих 20 форму сфероидов - эллипсоидов вращения,сплющенных в направлении оси симметрии.Тянущие массы 4 содержат полости, имеющие форму овоцдов - вытянутых эллппсоидов, ось симметрии которых...
Гравитационный вариометр
Номер патента: 557341
Опубликовано: 05.05.1977
Авторы: Аникин, Гриднев, Зеленский, Крылов, Кузиванов, Науменко-Бондаренко, Попов, Фомин
МПК: G01V 7/10
Метки: вариометр, гравитационный
...непригодны для вариометров с одной крутильной нитью, так какпри использовании их будет изменяться ценаделения прибора при его даже незначительных наклонах, например при периодическихнаклонах, обусловленных лунно-солнечнымивариациями силы тяжести,11 ель изобретения - повышение чувствительности вариометра и точности измерений.Укзанная цель достигается тем, что вгравитационный вариометр в блок компен- ЗОсац:п 1 введен жестко соединенный с верхнимконцом упругого подвеса поворотный рычагс закрепленными на его концах симметричноотносительно оси подвеса пьезоэлементами,жестко связанными с корпусом прибора и под- З 5ключенными к выходу усилителя постоянного тока,На чертеже показана схема предложенного гравитационного...
Вакуумированные крутильные весы
Номер патента: 569989
Опубликовано: 25.08.1977
Авторы: Измайлов, Карагиоз, Петров, Силин
МПК: G01V 7/10
Метки: вакуумированные, весы, крутильные
...систе 1 му). В узле 2 крепления крепится конецнйти,3 подвеса. С помощью нижнего узла4 крепления к нити 3 подвешено коромысдо 5 с грузами 6. На узле 4 укрепленоэеркадо 7 для индикации движения весовоптическим методом, К нижнему концу нити3 крепится тонкостенный цилиндр 8 изэлектропроводящего немагнитного материала. 5Постоянный магнит 9 с Отрезками мвгнитопровода 10 и воздушным зазором 11 образуют магнитную систему, создающую сильноевертикальное магнитное поде, пронизывающее цилиндр 8. Цилиндрические наконечни оки отрезков магнитопровода имеют осевоеотверстие 12 и узкую щель 13, предназначенную щи заправки нити 3 в отверстие 12Магнитная система составляет совместно сподвешенным в центре воздушного зазора 5511 тонкостенным цилиндром 8...
Гравитационный вариометр
Номер патента: 572737
Опубликовано: 15.09.1977
Авторы: Крылов, Науменко-Бондаренко
МПК: G01V 7/10
Метки: вариометр, гравитационный
...технологию уравнове шивания ротора гироскопа и заключается вследующем; вначале добиваются статического равновесия поворотами коромысла вокруг горизонтальной оси, а затем, вращая его с разной скоростью вокруг этой же оси, но направленной вертикально и внося небольшие572737 Формула изобретения Составитель А. Чупрунова Техред М, Семенов Корректор Е. Хмелева Редактор И. Шубина Заказ 2208/14 Изд, Ме 777 Тираж 725 НПО Государственного комитета Совета Министров СССР по делам изобретений н открытий 113035, Москва, УК, Раушская наб д. 4/5Подписное Типография, пр. Сапунова, 2 изменения в распределения масс каждого полутела (плеча), добиваются его минимального биения,Коромысло 1 крепят к корпусу трубчатыми подвесами 2. Кроме увеличения...
Гривитационный вариометр
Номер патента: 630608
Опубликовано: 30.10.1978
Авторы: Крылов, Кузиванов, Науменко-Бондаренко, Стадниченко
МПК: G01V 7/10
Метки: вариометр, гривитационный
...закрепляется с помощью упругих растяжек.Вариометр работает следующим образом.В пункте наблюдения вариометр уста,навливается так, чтооы проекция оси чувствительности наклоненного чувствительного элемента совпадала либо с осью Х, направленной на север, либо с осью У, направленной на восток. В этом случае упростится методика отработки результатов наблюдений. Допустим, что проекция оси чувствительности элемента совпадает с осью У.После установки приоора снима;от показания обоих чувствительных систем в пяти азимутах и получают значения производных И 1-, Ь уКу, 11. В горизонтальной системе координат и И;, У;.У И 7 в наклонной системе координат, Уравнение связи для этого случая будет иметь вид:1И 7, = 1 Г сов-- К з 1 п-",., (1)кгде Г -...
Крутильные весы второго рода
Номер патента: 638910
Опубликовано: 25.12.1978
Автор: Курбатов
МПК: G01V 7/10
Метки: весы, второго, крутильные, рода
...что снижает помехоустой" чивость прибора.Наиболее близки к изобретению крутильные весы второго рода в известном градиентометре ГРБМ 131 .В градиентометре быстроде (ГРБИ) чувствительная сист638910 Формула изобретения Составитель А.ЧупруноваРедактор Т.Фадеева Техред З.Фанта Корректор Е.Дичинская Заказ 7275/34 Тираж 660 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП Патент", г. Ужгород, ул. Проектная, 4 ставляет 2 -образное коромысло, выполненное в виде металлической трубки.Фрубка располагается вертикально, внутри нее проходит нить, на которой. подвешено коромысла с двумя раэновысокимн грузами. Один груз прикрепленна выносе у верхнего конца...
Вертикальный градиентометр
Номер патента: 651285
Опубликовано: 05.03.1979
Авторы: Бодунов, Головань, Золотухин, Лесков, Рыженин, Сорока, Урсегов
МПК: G01V 7/10
Метки: вертикальный, градиентометр
...Го - оси инерциальной системыкоодинатс ДХ 1 Х, Е - оси связанной соответствуюшей парой акселерометров системыкоординат (для акселерометров расолЬженин;х на верхних концах коромысел);- ускорение силы тяжести,5- расстояние от точки крелления коромысел до центров подвеса чувствительных масс акселерометров,При равномерном повороте вала 12 со скоростью на оси чувствительности Х и с. акселерометров 7 и 8 проектируются ускоренияС 1) =со 5 Е-;, л )о) Я=- Ъ 1 ИУ+ЕуПоскольку сила тяжести (У может быть выражена через величину силы тяжести Д в точке крепления коромысел и вер тикальную составляющую градиента силы тяжести Яв данной точке следуюшим образомф = Е Л 51 иУ Я о,то вражения (1) принимают вид с 1)о=о; о 5-+ - ЛЕ 51 и -Е-; (2),г б)...
Гравитационный вариометр
Номер патента: 667929
Опубликовано: 15.06.1979
Автор: Миненко
МПК: G01V 7/10
Метки: вариометр, гравитационный
...5 корпуса 1, арре.тир 6 нижнего рычага, закрепленный на крутильной нити второй двуплечий рычаг 7, помещенныйво вторую полость 8 корпуса 1, и арретир 9 вто.рого рычага. Арретиры 6 и 9 жестко скрепленыодин с другим и обеспечивают одновременноеосвобождение рычагов благодаря тому, что разности высот арретиров равны разностям высот опорных точек 10 рычагов, Арретиры 6 и 9 расположены так, что продольные оси их направлены в противоположные стороны от продольных осей вмещающих их полостей 5 и 8,После установки вариометра на пункт измере.ния опускают арретиры 6 и 9, этим рычаги 4 и 7667929ним концом упругую крутнльную нить, налругомкойце которой подвешен двуплечий рычаг, номе.щенный в полость корпуса, и арретир рычага,отличающийся тем, что, с...
Способ определения вторых производных гравитационного потенциала
Номер патента: 669306
Опубликовано: 25.06.1979
Авторы: Киселев, Кузиванов, Попов
МПК: G01V 7/10
Метки: вторых, гравитационного, потенциала, производных
...частоты маятниковых качаний чувствительного элемента, испольэуя оптико-електронную регистрацию перемещений и кварцевую технику измерения частогы.Далее прецизионными методами оптической интерферометрии и кварцевой хро 50нометрии в двух взаимно перпендикуляр,40 ние абсолютного зна го ускорения. Сб. с Составитель А. ЧупруноваРедактор О. Степина Техред М. Келемеш Корректор М. Вигула Тираж 696 Подпис дарственио 1 о комитета СССР обрегений и открытий а, Ж, Раушская наб., д. 3684/37 ЦНИИПИ Го по делам 113035,МосЗак илиад ППП фПатеит", г. Ужгород, ул. Проектная, 4 но определенный интервал времени между двумя последовательными одинаковыми отклонениями коромысла весов отличается от периода крутильных колебанийи характеризует...
Крутильные весы для измерения вторых производных силы тяжести
Номер патента: 681403
Опубликовано: 25.08.1979
Авторы: Крылов, Науменко-Бондаренко
МПК: G01V 7/10
Метки: весы, вторых, крутильные, производных, силы, тяжести
...центра масс,является измерителем первых произ - водных силы тяжести, С помощью такого коромысла измеряются гроиэводныей,- фЫ,ф:М,т- Ч ассиметрия коромысла приводит к тому, что весы чувствительны не только к первым, но и ко вторым произ - водным силы тяжести, а именно кб 81403 формула изобретения ЦНИИПИ Заказ 5081/43 Тираж 697 Подписное Филиал ППП Патентф, г.ужгород, ул. Проектная, 4 производным %, %,%,%/ Ж ф фгхх фаул фху фаха =ф 4 уг фхитксли учесть, что неизвестным является предварительный угол закручивания, то очевидно, что определить все производные можно путем измерения показаний весом минимум в 11 азимутах.Одновременное измерение первых и вторых производных силы тяжести невозможно осуществить из-за того, что величина вторых...
Гравитационный вариометр
Номер патента: 693325
Опубликовано: 25.10.1979
Авторы: Аникин, Давыдов, Крылов, Кузиванов, Науменко-Бондаренко, Нерсесов, Стадниченко, Фрезинская, Челышев, Чернышов
МПК: G01V 7/10
Метки: вариометр, гравитационный
...8, координатно-фэточувствительцые элементы 9, нижние зеркчн г." 4и: 10, фэтэчц 3.333г 1,.;,чл .1 1, 33 ри, ми 12,диафрагмы 1 3 3.3 эвэрот 33 л -азимутальноеУСтРЭЙСТВЭ ЦЧ РИСУЦКа Ца 33) 3 И 3 лХЗИ тся)1 рчвиччйствит 3 ль 3 ль 3 Й маятник 1 34 эж атбыль Выпэ 3333 ац В Вида гантели с мчссчмир;3 акрецлац 33 ыми Злч кэццчх гэризэцтчльцэгэ стержня. Гравинечувствительный маятник выпэлнец в вида симметричцэгэ тела,например, цилиндра, "фары, конуса т,д.,причем эсь тала врчщеция дэлжна сэвпчдчть с осью пэцвеса маятника.Зеркала 6 реализуют угэлкэвый этражатель, который передает световойлуч эт лчмлы осветителя 4 через эптическую систему 5 и 33 фэтэприемцик 7лишь В мэма 33 тьл времени, кратные периодам обоих 1 лчятл 3 и 3 лэлл. При этом...
Горизонтальный крутильный маятник
Номер патента: 697946
Опубликовано: 15.11.1979
Авторы: Киселев, Крылов, Кузиванов, Науменко-Бондаренко, Попов
МПК: G01V 7/10
Метки: горизонтальный, крутильный, маятник
...3.Недостатком такого компенсатора является сравнительно небольшая эффективность созда.ния дополнительной жесткости из-эа чрезвычай.но малой величины гравитационных сил, что приводит к увеличению веса и габаритов при.бора и искажению гравитационного поля в ок. рестности коромысла, которое трудно учесть с высокой точностью и которое усиливается с О увеличением массы грузов компенсатора.Цель изобретения - увеличение чувствитель. ности и расширение измерительного диапазона прибора без искажения гравитационного полн в окрестности коромысла чувствительного эле. 5 мента и без значительного увеличения веса и га. баритов прибора,Указанная цель достигается тем, что в уст.ройство введены установленный на корпусе и механически связанный с узлом...
Способ измерения низкочастотных гравитационных сигналов
Номер патента: 771593
Опубликовано: 15.10.1980
Авторы: Киселев, Кузиванов, Попов
МПК: G01V 7/10
Метки: гравитационных, низкочастотных, сигналов
...смещение, гармоническоевоздействие), который, поступая влогическое устройство 8, проходитвибродвигатель 7 только в определенной фазе крутильных колебаний, сигнало достижении которой выбирается вприемно-регистрирующем блоке 5 и 40,подается в логическое устройство 8.Предложенный способ позволит изменить при проводимых на крутильныхвесах измерениях принцип параметрического усиления, В частности, расши.45 ряется. Полоса пропускания системыкак за счет увеличения чувствительности на собственной частоте, так и за,счет появления новых частот пропус. кания, соответствующтих частотам па.раметрической неустойчивостиУвеличение чувствительности обратно пропорционально разности накачиваемои энергии и потерь, унелинанаясььм чин нпри их...
Крутильные весы
Номер патента: 1056118
Опубликовано: 23.11.1983
Авторы: Измайлов, Карагиоз, Петров, Силин
МПК: G01V 7/10
Метки: весы, крутильные
...,Недостатком этих весов является точто выпопнение только одного условия равенства двух наименьших раэностных частот качаний может приводить либо к снижению чувствительности весов вследствиеуменьшения периода их колебаний, либопомехоустойчивости эа счет увеличенияамплитуды вынужденных крутильных колебаний,Цель изобретения - повышение помехоустойчивости и чувствительности.Поставленная цель достигается тем,что в крутильных весах, содержащих вакуумированный корпус и подвешенное внем на крутильной нити .рабочее тело,выполненное в виде коромысла с массами на его концах, с равными между собойдвумя наименьшими раэностными частотами качаний, отношение расстояния междуцентром массы рабочего теда и точкойего крепления с крутильной нитью к...
Способ измерения вторых производных гравитационного потенциала
Номер патента: 1075214
Опубликовано: 23.02.1984
Авторы: Гриднев, Кузиванов, Науменко-Бондаренко, Смирнов
МПК: G01V 7/10
Метки: вторых, гравитационного, потенциала, производных
...крутильной системы и последовательные приращенияуглового отклонения и по ним определяют значениявторых производных Юхг . %ух, %ху %д гравитационного потенциала.Способ осуществляется следующим образом.При свободных колебаниях крутильной системы второго рода вариометра угловое отклонение Р (1) коромысла от его положения равновесия ч в однородном гравитационном поле описывается во времени дифференциальным уравнением движения где 1 - момент инерции коромысла относительно оси вращения;ХЯ(1)-сумма моментов действующихсил.Уравнение (1) содержит пять величин, подлежащих определению; вторые производные потенциала силы тяжести Ъу, Ъг, %х, % = Фуу - %, и 8, . Константы чувствительной системы вариометра считаются заданными,Если при...
Гравитационный вариометр
Номер патента: 1115002
Опубликовано: 23.09.1984
Авторы: Гриднев, Кузиванов, Науменко-Бондаренко, Новоселицкий, Петров, Смирнов, Фунтиков, Чадаев
МПК: G01V 7/10
Метки: вариометр, гравитационный
...экран с отверстием в центре, на одной прямой с центром экрана с одной его стороны установленвторой осветитель, а .с другой - второй дифференциальный фотоэлемент,через согласующее устройство связанный с регистратором и узлом обрат.ной связи, который выполнен в видемагнитной катушки, в центре которойрасположен шарик из магнитомягкогожелеза, в нижней части чувствительного элемента установлено двухкоординатное фотоэлектрическое устройство, состоящее из горизонтальногоэкрана с отверстием по центру, содной стороны которого на вертикальном стержне закреплен третий осветительа с другой - двухкоординатный дифференциальный фотоэлемент,связанный с регистратором.4 рНа чертеже. показан гравитационныйвариометр, общий вид,Вариометр включает...
Гравитационный вариометр
Номер патента: 1229709
Опубликовано: 07.05.1986
Авторы: Гриднев, Кагановский, Князьков, Науменко-Бондаренко, Смирнов
МПК: G01V 7/10
Метки: вариометр, гравитационный
...его колебаний превышает наперед заданный уровень, тоскорость поворота автоматическй уменьшается,Фиксирование прибора в заданномазимуте осуществляется либо с помощью фотоэлектрических фиксаторов,либо механическим устройством, которое может быть разновидностью обычно применяемых в стандартных вариометрах.Устройство работает следующим обраэом.В пункте измерения прибор устанавливается так, что корпус 1 прибора и чувствительный элемент 2 находятся в заданном азимуте. Затем прибор подключается к источнику электропитания и разарретируется чувстви" тельный элемент 2. Луч света от осветительного устройства 4 попадает на зеркало 3 поворота чувствительного элемента и затем на датчик 5 угла поворота чувствительного элемента. С датчика 5 угла...
