Градиентометр
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

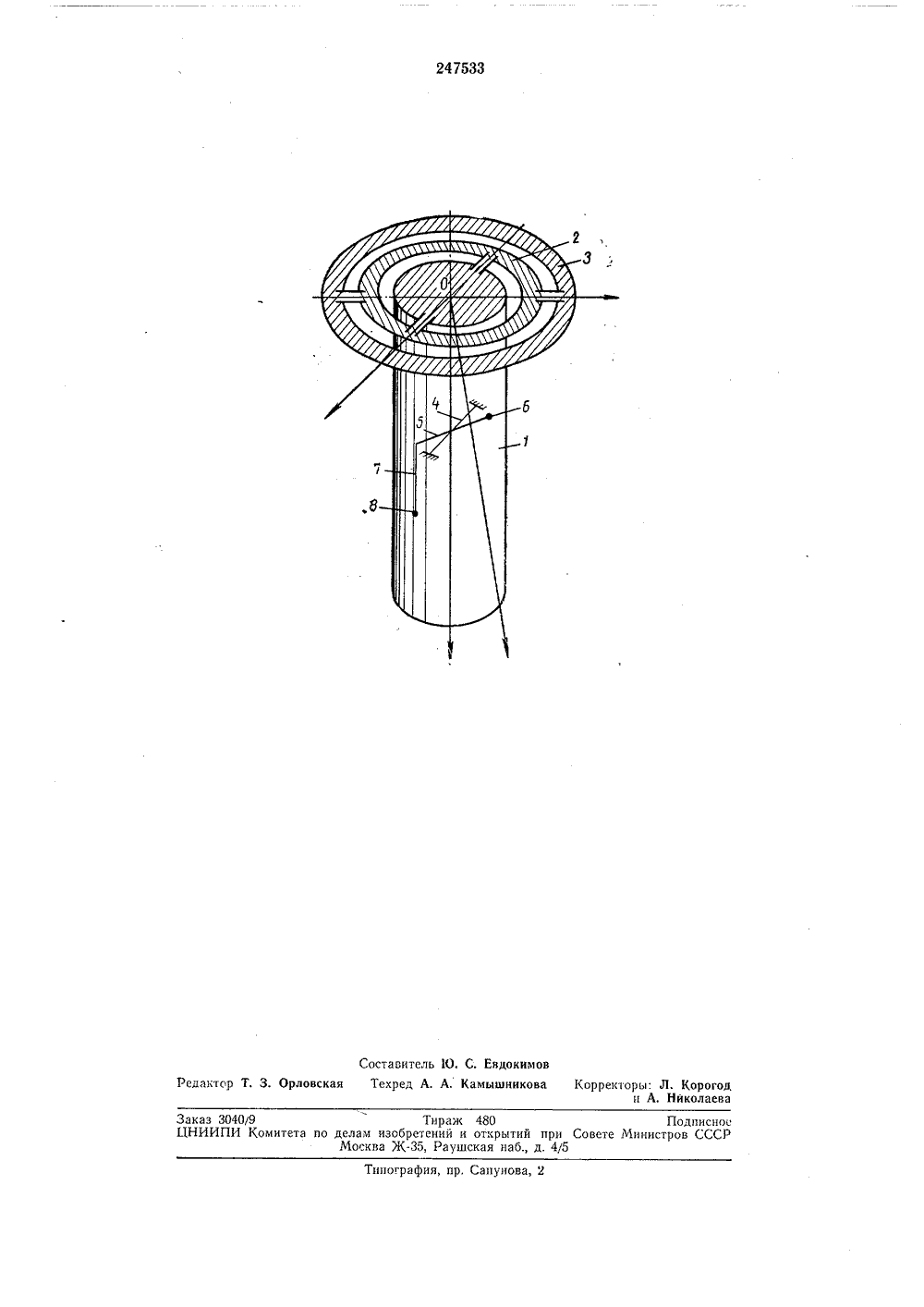

ОЙИС Е ИЗОБРЕТЕН ИЯ 247533 Сова Соеетоиил Саииалиотическия РеопублииК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ависимое от авт, свидетельствааявлено 22.Х 1,1967 ( 1200421/26-2 Кл. 42 с, 44 ением заявкис прис МПК 6 01 ч Приоритет Комитет пр делам иаооретеиий и открытий яри Соеете Мииистрое СССР, А. Таракан Заявител ГРАД ИЕНТОМЕТ также рамки 2 и 3 карданного подвеса изготовлены таким образом, что периоды их собственных колебаний равны. Поэтому при воздействии на градиентометр горизонтальных ускорений корпус 1, укрепленный в рамках 2 и 3 карданного подвеса, и нить 7 с грузом 8 на конце отклоняются от отвесной линии на один и тот же угол, т. е. несмотря на воздействие горизонтальных ускорений нить 7 с гру зом 8 остается параллельной боковым стенкамкорпуса 1. Благодаря этому уменьшается влил.ние ускорений движения и силы тяжести, вызываемое отклонением нити. Возмущения, вызываемые наклоном корпуса прибора и гори зонтальной вариацией силы тяжести, могугбыть уменьшены при использовании сдвоенной чувствительной системы,20Градиентометр, выполненный в виде крутильных весов с разнесенными по высоте грузами, один из которых закреплен на одном конце коромысла, а другой подвешен на нити к дру гому концу, отличпющийся тем, что, с цельюизмерения градиента силы тяжести в движе.нии, он помещен в карданный подвес, причем обе рамы карданного подвеса и подвешенный на нити груз градиентометра изготовлены с 30 равными периодами собственных колебаний,Изобретение относится к области гравиметрии, разрабатывающей приборы для измерения силы тяжести и ее производных в движении.Известны градиентометры, выполненные в виче крутильных весов с разнесенными по высоте грузами, причем один груз закреплен на одном конце коромысла, а другой подвешен на нити к другому концу коромысла.Однако с помощью известных градиентометров невозможно измерять градиент силы тяжести на подвижном основании из-за раскачивания подвешенного к коромыслу груза под действием горизонтальных ускорений.Предложенный градиентометр отличается тем, что он помещен в карданный поднес, причем обе рамы карданного подвеса и подвешенный на нити груз градиентометра изготовлены с периодами собственных колебаний.Такое выполнение градиентометра позволит измерять градиент силы тяжести в движении,На чертеже изображен описываемый градиентометр.Градиентометр содержит корпус 1, карданный поднес с внутренней 2 и внешней 3 рамками и чувствительный элеменг в виде крутильной системы с горизонтальной нитью 4 подвеса, коромыслом 5, укрепленным на нем грузом 6 и подвешенным на нити 7 грузом 8.Маятник, содержащий нить 7 и груз 8, а редмет изобретения247533 едакт Заказ 3040/9 Тирак 480ЦНИИПИ Комитета по делам изобретений и открытий при Совете ММосква Ж, Раушская наб., д. 4/5 ипография, пр. Сапунова,Составитель 1 О. С. Евдокимоворректоры: Л. Корогод и А. Николаева Подписное пиетров СССР
СмотретьЗаявка
1200421
Ю. А. Тараканов, Л. Г. Иванкин
МПК / Метки
МПК: G01V 7/10
Метки: градиентометр
Опубликовано: 01.01.1969
