G01T — Измерение ядерных излучений или рентгеновских лучей

Номер патента: 902679

Опубликовано: 30.01.1982

Авторы: Хейкки, Эркки

МПК: G01T 1/20

Метки: пропорциональном, стенки, счетчике, уменьшения, эффекта

...1 О совпадения, амплитудного анализатора 9, информационный вход 11 которого соединен через линию 8 задержки с выходом канала измерения энергии,Влияние эффекта стенки в пропорциональном счетчике в предлагаемом способе уменьшается за счет исключенияиз регистрации тех импульсов, интервалы времени между которыми корочезаданного периода ожидания. Этот период, по крайней мере, равен временипрохождения электрона от катода пропорционального счетчика до его анода.Устройство для уменьшения эффекта стенки в пропорциональном счетчике работает следующим образом.Импульс с выхода пропорционального счетчика 1, пройдя .через предварительный усилитель 2, поступаетв канал 3 измерения энергии и в канал 4анализа времени нарастания,в которомон, пройдя...

Номер патента: 803674

Опубликовано: 07.02.1982

Авторы: Игнатьев, Коссе, Новисов, Шевченко, Школа

МПК: G01T 1/36

Метки: спектрометрический, усилитель

...импульса, близкого к фронту сигнала ца выходе второй линии задеря;ки 13 (поз, 13), которая задерживает сигналы на интервале времени Т формирования импульса в канале компенсирующих импульсов. На линейном сумматоре 11 производится суммирование сигналов канала формирования компенсирующих импульсов с задержанными сигналами, Спектромстрическим фильтром 12 осуществляется формирование сигналов с оптимальной постоянной времени для обеспечения минимального коэффициента повышения шума, В состав спектрометрического фильтра также входит режектор наложенных сигналов. Логический узел 16 обеспечивает управление узлами кацала формирования компенсирующих импульсов,Усилитель работает следующим обра. зом.Рассмотрим поступление ца вход усилителя...

Номер патента: 903779

Опубликовано: 07.02.1982

Авторы: Демин, Друин, Лобанов, Сагайдак, Утенков

МПК: G01T 1/38

Метки: продуктов, реакций, сепарации, ядерных

...демонтируются из устройства и переносятся к детекторам радиоактивного излучения. Во втором варианте как сепарация, так и регистрация короткожйвущих нуклидов (время жизни меньше часа) производится в одном устройстве, В этом приемнике устройство дополнительно содержит привод перемещения сборников ядер отдачи и детекторы радиоактивного излучения, При этом приемники ядер отдачи выполнены в виде одинаковых дисков, которые геометрически подобны в расположении и жестко закреплены на одной оси с возможностью вращательного движения. В пространстве между дисками приемника (свободном от проходящего пучка ионов), начиная со второго, расположены детекторы излучения. Этот вариант обеспечивает одновременно с сепарацией продуктов ядерных реакций...

Номер патента: 816284

Опубликовано: 15.02.1982

Автор: Хлеборад

МПК: G01T 5/06

Метки: больших, камер, пневматическая, пузырьковых, расширения

...ЭПК размещен трехходовой сервоклапан 30, совершающий возвратно-поступательные движения между двумя седлами, одно из которых каналом 31 сообщено с входом 32 ЭПК, другое через отверстия 33 - с атмосферой, а полость между ними каналом. 34 - с управляющей полостью 29 ЭПК. Сервоклапан 30 взаимодействует с плунжером электромагнита 35, закрепленного на корпусе ЭПК. Вход 32 ЭПК соединен с ресивером 17, а его дренаж 36 - с ресивером 23, ЭГ 1 К управляется блоком управления, с помощью которого можно изменить момент подачи и длительность импульса тока, поступающе. го в обмотку электромагнита 35. Заданные давления в ресиверах 5, 7, 17, 19, 21, 23 поддерживаются редукторами-стабилизаторами (не показаны), В подмембранном объеме 1 установлена...

Номер патента: 822646

Опубликовано: 15.02.1982

Авторы: Воронин, Фирстов, Ямпольский

МПК: G01T 1/16

Метки: величины, заряженной, критической, тяжелой, частицы, энергии

...детектора потока а.частиц порядка 10" - 10 а-частиц (см при первом экспонировании), причем расстояние о между тонким источником а-частиц и детектором дискретно увеличивают от экспо.зиции к экспозиции с шагом 0,025 Я (про.бег а-частицы данной энергии в воздухе) вплоть до величины пробега а-частицы данной энергии в воздухе. 11 ри расстоянии между источником н детектором, равном 0,95 К, экспонируют порядка 10 детекторов в течение того же времени, что и всю серию детекторов, и экспериментально устанавлива ют минимальнос время травления (в течение которого диаметр протравленного трекадостигнет предела разрешения светового микроскопа - 1 мкм), проводя травления детекторов в 6,25 н, растворе ХаОН при 35 температуре 40 - 50 С, изменяя...

Номер патента: 824767

Опубликовано: 15.02.1982

Авторы: Кирьянов, Кузнецов, Нестеров, Рябов

МПК: G01T 1/16

Метки: блок, детектирования, излучения, ионизирующего

...имгульсов от излученияконтрольного источника и регистрируемогоизлучения, а также положение порогов дискриминации селектора, входящего в составимпульсного фильтра,В блок детектирования (фиг. 1) входят:сцинтилляционный детектор, состоягций изсцинтиллятора 1 и фотоумножителя 2; импульсный фильтр, включающий в себя усилитель импульсов 3 и дифференциальныйдискриминатор (селектор) 4, и узел 5 изменения параметров импульсного фильтра,имеющий входную клемму 6. Перед сцинтиллятором установлен источник ионизирующего излучения 7; энергия которого нижеэнергии излучения, регистрируемого блокомдетектирования,Работа блока детектирования происходит следующим образом.При попадании гамма-квантов в сцинтиллятор (1) в нем образуются свегсвысвспышки,...

Номер патента: 814081

Опубликовано: 23.02.1982

Авторы: Адамчук, Мурадян, Щепкин

МПК: G01T 3/06

Метки: детектор, нейтронных, сечений

...в ходе экспсриме 11 та приводит к уменьше 11 и 10 длительности цикла измерения, так как В процессе оптимзаци 11 одновременно минимизируется д,ятельность цикла измерс 1 И 51, По Окончании эксперимента детектор можно разобрать и те жс секцш 1 исн 0,1 ьзовать д 151 соста Влс Н 51 НОВОГО и а р 11 а 1с дс 1 сктор а, Требуемоо для выполнения следующего эксперимента. В зависнмоси от требова. ий эксперимента Во Внутреннюю полость детектора можно Вводить соответствующий конвертор, датчики мя кого у-излучен 115 Осколков деления, нейтронов и т. д.1-1 а фиг. 1 представлен общий Вид детектора; на фпг. 2 - разрез Л - Л на апг, 1; на фиг. 3разрез Ь - Ь на 1 риг. 1; фиг. 4 поясняет работу детектора и принцип его использования.Детектор включает...

Номер патента: 907493

Опубликовано: 23.02.1982

Авторы: Ирюшкин, Крейндлин, Лахманов, Скобло

МПК: G01T 1/17

Метки: прибор, радиационный, релейный

...4 импульсы поступают на входы интегратора 5 и дополнительного интегратора 8, где они заряжают интегрирующие емкости до напряжений, пропорциональных средней частоте следования этих импульсов, соответствующей мощности экспоэицнонной дозы в зоне детектора. С выхода интегратора 5 напряжение поступает на вход порогового каскада б, а с выхода дополнительного интегратора 8 - на вход дополнительного порогового каскада 9. Напряжение срабатывания порогового каскада 6 соответствует частоте следования импульсов п с выхода блока детектировачня. Напряжение срабатывания дополнительного порогового каскада 9 соответствует частоте следованпя импульсов иКПороговые зиачения п и п выбираются таким образом, что выполняется следующее неравенство:...

Номер патента: 830891

Опубликовано: 30.03.1982

Автор: Виноградов

МПК: G01T 1/29

Метки: датчик, пучка, ускоренных, электронов, энергии

...изобретения - повышение точности измерения средней энергии и расширение диапазона измеряемой энергии электронов.Это достигается за счет того, что в известном датчике, содержащем две металлические изолированные пластины, установленные последовательно по ходу пучка, впервой пластине выполнены в направлениипараллельном пучку электронов равномерно расположенные несквозные отверстия сдиаметром много меньше диаметра пучкачастиц.На фиг, 1 показана конструкция предлагаемого датчика; на фиг. 2 - графикизависимости коэффициента поглощения отэнергии частиц,На пути пучка электронов расположеныпоследовательно друг за другом поглощающая пластина 1 толщиной Е и коллектор 2.В первой пластине сделаны несквозные отверстия 3 на глубину Ь - 4.Пучок...

Номер патента: 837209

Опубликовано: 30.03.1982

Авторы: Глаголев, Радзиевский

МПК: G01T 1/16

Метки: излучения, плотности, потока, спектра

...отверстия угловой зависимостью лропускания экрана будет обладать изотропной чувствительностью. Ясно, что,компенсация анизотропии лропускания отверстия 3 не может быть полной - нельзя обеспечить бесконечно высокую эффективБость регистрации при О - ; однако не представляет труда обеспечить ее вплоть до углов 6, достигающих 80 - 85.45Моделирование изотролной эффективности регистрации в телесном угле 4 л. Рассмотрим еще одну функцию, которую должна выполнять диафрагма 2. Представим себе, что верхняя (со стороны источника излучения) ловерхн 1 ость,диафрагмы обла дает свойствами идеального зеркала дляизлучения. Это означает следующее: вопервых, каждая частица, лопавшая на поверхность, отражается, иначе говоря, числовой коэффициент обратного...

Номер патента: 843560

Опубликовано: 30.03.1982

Авторы: Калмыков, Кандель

МПК: G01T 1/11

Метки: вещество, дозиметрии, излучения, мышечной, термолюминесцентной, ткани, фотонного

...1.1 Р 60 11 С Оз 40 (11 состав)На чертеже приведены расчетные данные для оценки доз)иметрической эквивалентности предлагаемопо вещества,и прототипа относительно мышечной ткани для различных энергий фотонов (Е), Величина Ае; является показателем мышечноэквивалонтности и .равна отношению реп р данной среды к р /р,мьгшечной ткани для энергии фотонного излучения Ег. Кривая 1 соответствует термолюминофору 1.1 Р, кривые 2,и 3 - лредлагаемому веществу с составом соответственно 1 и 11, Мышечноэк,вивалентность имеет место в облюсти эиерпий, где А в=1.Для предлагаемого,вещвства А -=1 при энергиях 1,6 - 10 ФДж (с логрешностью меньше + 10%), т. е.,в этом диапазоне энерпий фотонов предлагаемое вещество мьгшечноэквивалентно (смкривые 2, 3). У...

Номер патента: 856295

Опубликовано: 07.04.1982

Авторы: Доля, Токарский

МПК: G01T 1/29

Метки: ионов, кинетической, пучка, энергии

...фотоядерцых реакций, а также то, что оно це может быть применено для определения наличия ионов, 5 энергия которых меньше пороговой.Цель изобретения - повышение точности измерения.герметичного вакуумного разъема 5, цифрового омметра 6.Работает устройство следующим образом.Электронное кольцо 1 с ионами пересеает витки проволочной сетки 2, которая намотана на опорные изоляторы, Малая часть ионов при этом поглощается сеткой и выделяет в ней свою кинетическую энергию. Для электронов кольца сетка практически прозрачна. Выводы рамки 4 через герметичный вакуумный разъем 5 подсоединены к цифровому омметру 6, который регистрирует изменение сопротивления рамки, возникшее из-за нагрева ее ионами. 5 10 15ю 25 Зо 35 40 П р и м е р....

Номер патента: 856299

Опубликовано: 07.04.1982

Авторы: Арванов, Лорикян

МПК: G01T 5/02

Метки: детектор, заряженных, излучений, частиц

...его в сильное электрическое поле (для 100 мкм МОО - 104 В/см), направленное от поверхности МКП в глубь слоя. Это поле образуется разностью потенциалов, приложенных к подложке эмиттера и входной поверхности МКП.На чертеже изображен общий вид устройства.10Оно состоит из микроканальной пластины 1, на переднюю поверхность которойнанесен слой,МдО 2 (толщиной 100 мкм иплотностью 1 - 2 О/о от нормальной), Верхняя (по чертежу) поверхность МдО покрыота - 1000 А слоем А 1 3, создающим электрический контакт слоя на МдО с проводящим кольцом 4, впрессованным в шайбу 5,выполненную из изоляционного материала 20(например тефлона). Между изоляционными шайбами 6 и 7 зажаты плотно прилегающая к нижней (по чертежу) поверхности МКП шайба 8 из медной...

Номер патента: 854164

Опубликовано: 15.04.1982

Авторы: Астахов, Комов

МПК: G01T 1/17

Метки: координат, треков

...Г длчи ш текущей строке хотя бы од-С;с с сс т (СИ Сс ПЦ й 51 )( сК, Ь) П С , 1 ( С 1 С И Т Ы и рс.ГьДмис с Грои., С.) 5 )тц)О 3, Бр(.м я сч Бгы 32 и ия ис стпцй строки оскрыты 1,ю- З И 10,Код 1 Ыцр,(ппс 1 СО ВТцрОГО рс 1 ИСТ.рд 8 п(ступает и блок диализа 11, при считьп)ыиии четной строки код с перв го рс Вс")"ра 7 чсрсз слючи ,3 игуи;с и бгОссс 1 1Б,ц( 12 БьраосЫвдетсц(с(ричсскисх;р,ктеристики ка)ди,(ыт и мтрипс, Г. с. длину, угол иаклоид, плошадь и др.1 рсдицлоким, чтц фильтрация;реквфИД ПРОИЗБОД)ГСЯ ИО ЦсНОМУ И 13 аКУдлине и;Гди;1 атов Б мытриие. В это:; слу 1;с блк опрсделеиия 1 еометричес .Их хы.рдктериспк 12 представляет собци счеп Ик, отцрый подсчитывает число сигиало)3, пцсуид 10 и(их из Олока дп 2 лиза 11,1 лцк 13...

Номер патента: 867162

Опубликовано: 15.04.1982

Авторы: Абазов, Астрахан, Молоканов, Савченко

МПК: G01T 1/16

Метки: гомографии, заряженных, пучках, тяжелых, цифровой, частиц

...вещества на пути пучка. Детектором является сцинтилляционный счетчик, перекрывающий полностью пучок, расширяющийся за счет многократного кулоновского рассеяния при прохождении частиц через объект, подлежащий диагностике, и дополнительный замедлитель,Принцип автоматического измерения распределения толщины основан на следую,щем 1 При некотором положении исследуемого объекта устанавливается такая толщина дополнительного замедлителя переменной толщины, чтобы суммарная толщинаобъекта + 1 аоп аам СООтВЕтСтВОВаЛа НЕкоторой толщине Тп, которой соответствует некоторый уровень сигнала Й, на спаде кривой 11 (например 50%). При каждом изменении положения исследуемого объекта и связанным с этим изменении его толщины по направлению пучка по командам...

Номер патента: 782523

Опубликовано: 23.04.1982

Автор: Сороко

МПК: G01T 5/10

Метки: обмера, событий, фотоэмульсии, ядерной

...фиг. 1 приведена схема устройства; З 0 на фиг. 2 - пример работы устройства,Устройство содержит источник 1 когерептпого света, линзу 2 преобразования Фурье, столик 3 с микрометрическими винтами, систему 4 поворота столика, слой 5 ядерной фотоэмульсии, систему 6 щелевого сканирования, фотоприемники 7, датчик 8 угла поворота и блок 9 памяти.Устройство работает следующим образом.После установки центра события в точку, где пересекаются ось оптической системы и ось поворотного столика, столик приводится в равномерное движение. Через определенный интервал угла поворота производят измерения углов ориентации треков в проекции на плоскость, перпендикулярную оси оптической системы.На фиг. 2 рассмотрен пример работы устройства для...

Номер патента: 886632

Опубликовано: 30.04.1982

Авторы: Володин, Глаголева, Матюшин

МПК: G01T 5/12

Метки: заряженных, камере, регистрации, следов, стримерной, частиц

...стрнмерной камеры, заполнен886632 30 Составитель С, Кондратенко Техред И. Заболотнова Коррек 1 ор Е. Михеева Редактор 11, Горькова Заказ ОООЙ Изд,33 Тираж 60 ВНИИПИ Государственного комитета СССР по делан изобретений н открьтий 113035, Москва, Ж, Раушская наб., д, 4/5Подписное ППП Пвтевтф 3пой псоиом, улучшение точности локализации треков и уменьшение геометрическихразмеров стримеров.Это достигается тем,.что по способу регистрации следов заряженных частицвстримерной камере, заполненной неономпод давлением выше атмосферного, включающем подачу высоковольтного импульса,напряженность электрического ноля - Е идлительность импульса - Т в камере вы бирают из условия:, ==(:. )"(:. )"где К - задаваемый коэффициент уменьшения...

Номер патента: 928277

Опубликовано: 15.05.1982

Авторы: Дорофеев, Пестряков, Рапкин, Рубашов, Тимонов

МПК: G01T 1/17

Метки: томограф

...- схема блокааналоговой коррекции; на фиг. 3схема блока формирования фильтрующей Функции; на .Фиг. 4 - диаграммаработы блока аналоговой коррекции. Томограф (фиг.3) содержит источникионизирующего излучения, платформу 2 для установки исследуемого объекта, блок 3 регистрации излучения детекторы ионизирующего излучения, усилители, механическую систе. му сканирования и устройства их синхронизации, выход которого соединен с первым входом блока 4 аналоговой коррекции, выход которого через блок 5 преобразования данных соединен с первым входом блока 6 формирования Фильтрующей функции и входом блока 7 фильтрации, ко входу которого подключен выход блока 6, а выход блока 7 соединен через блок 8 формирования проекций с блоком 9 формирова 7...

Номер патента: 780672

Опубликовано: 23.05.1982

Авторы: Кузнецов, Слинько

МПК: G01T 1/16

Метки: акустического, детектирования, излучения, ионизирующего

...с понижением температуры ниже Т,. - температуры перехода в сверхпроводящее состояние. Это связано с тем, что если в нормальном металле возможен процесс поглощения фонона (кванта звукового колебания) ультразвуковой волны любой частоты, то в сверхпроводнике соответствующий процесс рождения фононом пары возбуждений при ТТ,. оказывается возможным только в случае, когда энергия фонона не меньше порогового значения, равного Аж=28(Т), где Ьвй энергия кванта звуковой волны 6. - .2- нормированная постоянная Планка; а частота звуковой волны; 2 Ь(Т) - удвоенная величина щели в энергетическом спектре нормальных электронов. При Ьа 2 Ь(Т) ультразвуковая волна поглощается лишь нормальными электронами, находящимися вне конденсата куперовских пар,...

Номер патента: 934402

Опубликовано: 07.06.1982

Автор: Кульгавчук

МПК: G01T 3/08

Метки: быстрых, нейтронов, флюенса

...иначе называемым двухбаэовым диодом. ВОПТ КТ 117 в качестве материала используется кремний и"типа (и-кремний) судельным сопротивлением около 100 Ом си.Температурный коэффициент межбазовогосопротивления (ТКС) с(. довольно велик 40 (он примерно равен 7101/К). Проведенные с ОПТ КТ 117 исследования напредмет использования его в качестведозиметра быстрых нейтронов показалиследующее,При облучении КТ 117 флюенсом быстрых нейтронов реакторного спектра до (1"1,5)10"н/си межбазовое сопротив-. ление зависит от флюенса ф экспонен- циально гф= геКф (1) где го, г" межбазовое сопротивление К 1117 соответственно до и после облучения, К - константа, подлежащая определению при тарировке. При флюенсе 1"10" н/см межбазовое.сопротивление2.возрастает на 5-...

Номер патента: 935845

Опубликовано: 15.06.1982

Авторы: Темный, Усиков

МПК: G01T 1/24

Метки: детектора, ионов, мертвого, слоя, спектрометрического, толщин

...конкретного иона, например ионов гелия (двух- зарядных, т.е. ОЬ-частиц) и сравнения этих амппитуд при нормальном и наклонном падении этих ионов не лицевую поверхность ППД 1 2 1.Этот способ позволяет измерять толщины а пределах 1-0,0 мкм с точ- Зф , ностью 7-14%, однако позволяет при его доступности определить толщину мертвого слоя только для с(,-частиц.Цель изобретения - расширение диапазона определяемых толщин мертво" го слоя в сторону их меньший значений (измерения толщины производят для множества конкретных ионов в.энергетических единицах).4Поставленная цель достигается тем, что согласно способу определе" ния толщин мертвого слоя спектрометрического детектора ионов в энергетических единицах путем измерения амплитуд сигналов...

Номер патента: 935846

Опубликовано: 15.06.1982

Авторы: Камкин, Ломакин, Паршин, Хмельников, Якубов

МПК: G01T 5/06

Метки: вызываемых, искажений, камерах, оптических, пузырьковых, термическими, турбулентностями

...пути. Отразившись от зеркала 3, свет Фокусируется на ФЗУ 9, сигналы с которогонаправляются на регистрирукщий прибор1 О, например самописец или ЭВМ.Использование юстировочного устройства 11 позволяет наводить лучсвета от лазерана катафотные световозвращатели 8, размещенные в различных местах исследуемой среды и,таким образом, определять оптические искажения, вызываемые термическими турбулентностями в каждой заданной точке пузырьковой камеры.фиг. 3 поясняет принцип работыустройства. Через с обозначен диаметр светового пятна 15, образованного лучом лазера, в плоскости катафотного световоэвращателя, Д 2 -диаметр круга, внутри которого можетнаходиться центр тяжести световогопятна 15, причем с 1=0-д, д=д +д,д - ширина полосы, меньшая чем...

Номер патента: 776272

Опубликовано: 23.06.1982

Авторы: Лебедев, Соборнов, Щеглов

МПК: G01T 1/40

Метки: детектор, источником, реперным, сцинтилляционный

...сцинтилляционный детектор; на фиг. 2 - гамма-спектры, полученные без точечного источника и с ним,Детектор состоит из сцинтилляционногокристалла 1 Сз 1 Т 1) (100 К 100 мм), вцентре которого в отверстии 2 (Я 1 мм)помещена фторопластовая трубка 3, наконце которой находится точечный источник 4 Сз активностью 100 распадов/с,герметичного корпуса 5 со стеклянным окном 6, расположенного над фотоумножителем 7.На фиг. 2 приведены гамма-спектры, полученные, 8 - до установки и 9 - послеустановки точечного источника зСз, Приразмерах сцинтиллятора Я 80 К 80 мм иболее гамма-кванты с энергией 661,6 кэВпрактически полностью поглощаются внутри кристалла, и в наблюдаемом гаммаспектре заметен лишь дополнительный пикполного поглощения при практически...

Номер патента: 820438

Опубликовано: 30.06.1982

Авторы: Кузнецов, Слинько

МПК: G01T 1/16

Метки: акустический, детектор, излучения, ионизирующего, сверхпроводящий

...для данного детектора.Цель изобретения - повышение чувствительности регистрации ионизирующихизлучений акустическим детектором.Поставленная цель достигается тем, чтов известном сверхпроводящем акустичсском детекторе ионизирующего излучения,содержащем акустически проводящую среду в сверхпроводящем состоянии и находящиеся в контакте с ней генератор и приемник акустических колебаний, устройствообработки сигналов детектора, электрически связанное с приемником акустическихколебаний, генератор и приемник ультразвуковых колебаний выполнены в виде65 сверхпроводящих туцнельных диодов, причем приемник и генератор выполнены изразличных сверхпроводящих материалов,величина энергетической щели в спектреэлектронов которых Ль Л: в зависимости...

Номер патента: 766298

Опубликовано: 07.07.1982

Автор: Калебин

МПК: G01T 1/30

Метки: нейтрона, периода, полураспада

...отражающего предлагаемый спосоо измерения периода полураспада нейтрона:ца фиг. 2резульят. измерений, развернутые во времени.Роторы 1 - 4 имеют криволинейные цели, синхронно враща)отея во Взвешенномсостоянии в магнитцом поле и формируютна атомном реакторе моцохроматцческиенейтронные импульсы 5, размер которыхменьше устройства 6, дстектцрующего продукты распада цейтроца. После диафрагмы7 нейтронные импульсы поступают в нейтронный счетчик 8, которым пзмеряютсих ицтецсивцость. Диафраг)я уменьшаетэту интенсивность до уровня, при которомизмерение черным нейтронным счетчикомосуществляется без просчетов, Неподвж.цые коллиматоры 9 уменьшают фон рсякторной радиации. Для калибровочных измерений объем с гелиемпомецают и;пути нейтронных...

Номер патента: 774403

Опубликовано: 07.07.1982

Автор: Сороко

МПК: G01T 5/10

Метки: сканирования, фотоэмульсии, ядерной

...- показа.тель преломления иммерсионной жидкости,а радиус кривизны сферической поверхности Я удовлетворяет условию ЯЙ, гдед - диаметр поперечного сечения пучкасвета в месте расположения фотоэмульсии, 5показатель преломления материала длясферической стенки равен или меньше показателя преломления иммерсионной жидкости, а толщина стенки меньше диаметрапоперечного сечения пучка света,При таком конструктивном исполнениивыходной стенки иммерсионной ванны исключается процесс полного внутреннегоотражения на границе фотоэмульсии и воздуха, захватывается весь дифрагированный свет в пределах +90, собранный светсосредоточен в конусе, угол которого равенагс з 1 п 1/п, Коэффициент увеличения эффективности светосбора по углу равен и".При других...

Номер патента: 782522

Опубликовано: 07.07.1982

Автор: Сороко

МПК: G01T 5/10

Метки: сканирования, следов, фотоэмульсии, частиц, ядерной

...стопки.Собирающее зеркало системы щелевого сканирования выполнено в виде фигуры вращения, образующая которой является параболой, а фотодетекторы расположены наконцентрических окружностях.Ограничение (1) на угол 80 следует изтребования, чтобы все лучи света, дифрагированного на треке в пределах0(6(90, выходили наружу через стенкуиммерсионной ванны. Условие (2) означает,что лучи дифрагированного света послевыхода из иммерсионной ванны становятсявзаимно параллельными. Каждому слоюстопки соответствует свой коллимированный пучок дифрагированного света. Центральному слою стопки соответствует направление Оо, Размеры и форма параболы,являющейся образующей зеркала системыщелевого сканирования выбираются изусловия, чтобы колл имированные...

Номер патента: 943622

Опубликовано: 15.07.1982

Авторы: Месонжник, Шамека

МПК: G01T 1/20

Метки: детектор, излучения, ионизирующего, сцинтилляционный

...6, состоящую из разделительного устройства 7, масштабирующего устройства 8, суммирующего устройства 9 с инвертирующим 10 и неинвертирующим 11 входами, элемента обрат-. ной связи 12.Детектор работает следующим образом.При попадании гамма-кванта в сцин" тиллятор 1 в нем происходит вспышка, ,под действием которой в ФЭУ 2 Форми руется электрический импульс, причем на последних динодах 4 - положительной полярности, а на аноде 3- отрицательной. Импульсы с последних динодов 4 поступают на вход разделительного устройства 7 и далее через масштабирующее устройство 8 на инвертирующий вход 10 суммирующего устройства 9, а с анода 3 - на его неинвертирующий вход 11. На выходе суммирующего устройства 9 получается сумма отрицательного импульса с...

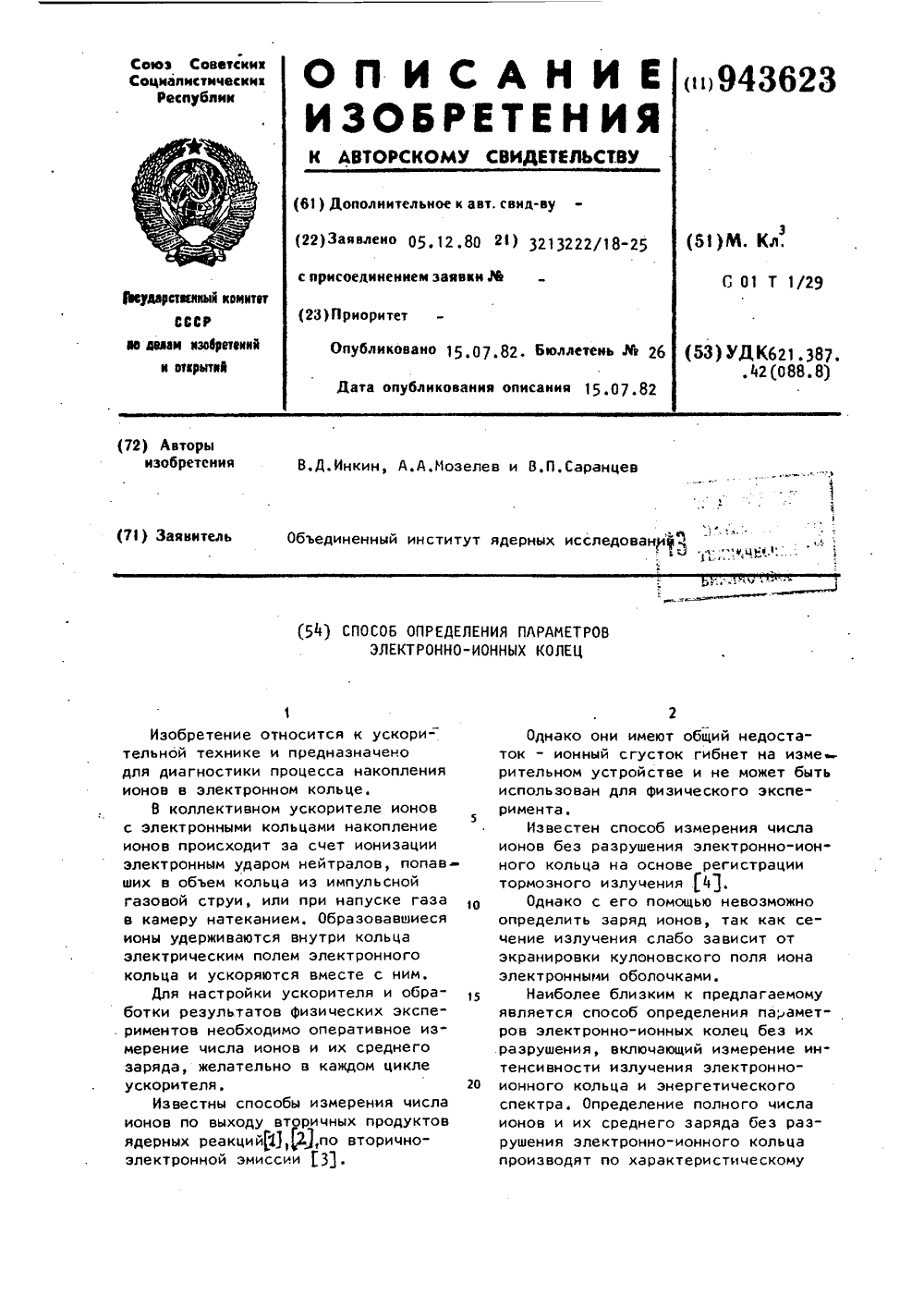

Номер патента: 943623

Опубликовано: 15.07.1982

Авторы: Инкин, Мозелев, Саранцев

МПК: G01T 1/29

Метки: колец, параметров, электронно-ионных

...аналиЭ зирующей аппаратуры, испольэоватьАЦП с малым "мертвым" временем налинии с мини-ЭВИ, что позволяет производить измерение параметров в каждом цикле ускорителя.10 Аналогичные расчеты для других тяжелых и средних элементов, ускоряев мых на коллективном ускорителе тяжелых ионов, показывают пригодностьданного способа.15 Способ диагностики электронноионных колец по обратному комптоновскому рассеянию отличается от способа, основанного на регистрации характеристического рентгеновского из2 В лучения. где Ч - объем электронного кольца,Измеряя интенсивность рассеянного излучения по формуле (4), легкоопределить и, Ч - полное число ионо4в электронном кольце, зная остальные параметры, входящие в формулу,в настоящее время они .с...

Номер патента: 875963

Опубликовано: 15.07.1982

Авторы: Вартанов, Гаврилов, Гарапов, Моисеев, Рыжова

МПК: G01T 1/16

Метки: излучения, ионизирующего, источников, проверки, радия-226, фильтров, эквивалентности

...собой не связаны.В строго фиксированное место помещается соль радияв фильтре из платины. Измеряется ионизационный ток 1, (или заряд за определенное время) в ионизационной камере и скорость счета импульсов У, со сцинтилляционным детектором и находится их отношение Уп/1 П, Затем убирают источник и в то же самое место, не меняя положения ионизационной камеры и детектора, помещают источник радияв фильтре из выбранного материала. Проводят аналогичные измерения и находят отношения фм/1 м. Проверяют, выполняется ли в пределах выбранной точности равенство отношений: 35 40 45 50 55 60 фГ 1 ри совпадении в пределах заданной погрешности равенства этих отношений фильтры считаются эквивалентными. 11 ри такой проверке эквивалентности учитывается...
