Блок детектирования ионизирующего излучения

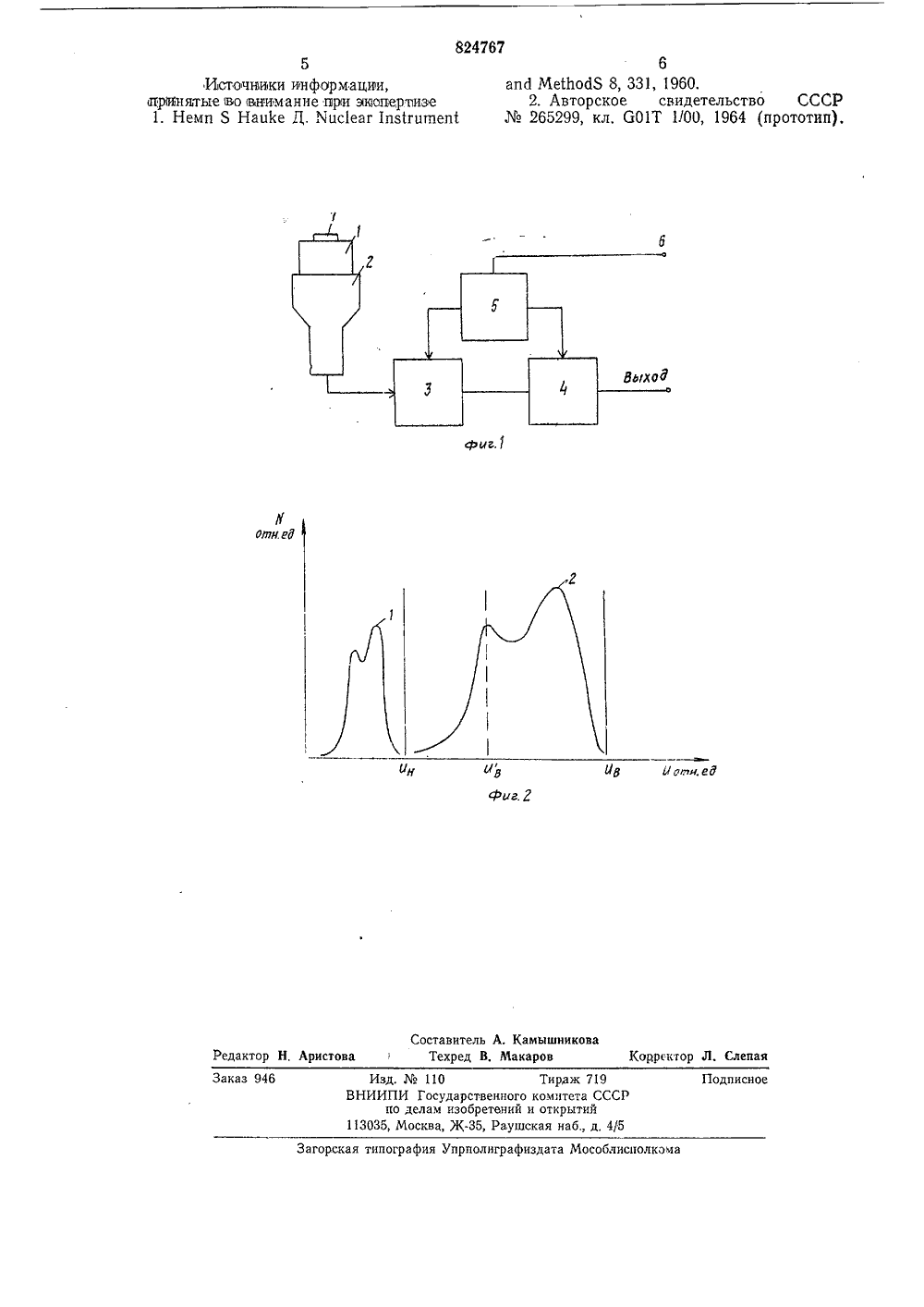

(11 824767 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сс оз Советских Социалистических Республик.424, (088.8 та опубликования описания 15.02.82 2) Авторы изо)бретевия 4. Кирьянов, М, М. Кузнецов, В, П. Нестеров и Н. В. Рябов(54) БЛОК ДЕТЕКТИРОВАНИ 1ОНИЗИРУЮ 1 ЦЕГО ИЗЛУЧЕНИЯ из пропорциона ного последова ром сигналов, устройства для работоспособно ный источник и В известном блоке детектирования для дистанционного контроля работоспособности применяется установленное перед детектором устройство, содержащее контрольный источник, закрепленный на подвижном якоре электромагнита и выполненный в виде крестообразной подложки, которая закрывается экраном с прорезями (бленкер). Хотя в данном случае и осуществляется контполь всего тракта измерения, но устройство обладает рядом существенных недостатков. Применение электромеханическо. го привода источника сникает надежность блока детектирования. Увеличение собственного фона из-за частичного прохождения излучения через экран ухудшает метрологические характеристики. И наконец, в режиме проверки заметно увеличивается загрузка блока детектирования, что приводит в ряде случаев к снижению стабильности параметров блока детектирования (например, при увеличении загрузки сцинтилляционного счетчика гамма-квантог, от 1 до 10 квант/с ан Изобретение относится к области дозиметрии, спектрометрии и радиометрии ионизирующих излучений, а более конкретно - к блокам детектирования ионизирующих из. лучений, имеющим устройство для дистан. 5 ционного контроля работоспособности.Известны блоки детектирования, состоящие из пропорционального детектора например, . сцинтилляционного), импульсного фильтра, предназначенного для выделения О импульсов со средней частотой, пропорциональной измеряемой величине (например, усилитель и дискриминатор), и устройства для дистанционной проверки работоспособности, выполненного в виде светодиода, рас положенного перед фотоумножителем (П.При под)аче на светодиод последовательности импульсов тока определенной формы и амплитуды возникают световые вспышки, регистрируемые фотоумножителем. Наличие 20 на выходе блока детектирования импульсов с заранее заданной частотой воспринимается как информация об исправносги блока детектирования.Недостатком устройства является непол ный контроль - не проверяется сцинтиллятор.Наиболее близким техническим решением к заявляемому является блок детектиров ия ионизирующего излучения, состоящий зп льного детектора, соединен ельно с импульсным фильт поступающих с детектора,дистанционного контрол сти, содержащего контроль лучения 12.3коэффициент усиления ФЭУ меняется на10;4),Целью настоящего изобретения являетсяувеличение надежности при одновременномповышении стабильности измерений.Поставленная цель достигается тем, чтов блок детектирования ионизирующего излучения, состоящий из пропорциональногодетектора, соединенного последовательно симпульсным фильтром сигналов, поступающих с детектора, и устройства для дистанционного контроля работоспособности, содержащего контрольный источник излучения, дополнительно введен узел для дистан.ционного изменения параметров импульсного фильтра, а в качестве контрольного источника излучения выбран источник, энер.гия излучения которого меньше энергии регистрируемого излучения, причем выход узла для дистанционного изменения параметров импульсного фильтра соединен с управляющими входами импульсного фильтра, а контрольный источник излучения установлен перед детектооом,На фиг. 1 приведена структурная схемаблока детектирования; на фиг. 2 приведеныспектры амплитуд имгульсов от излученияконтрольного источника и регистрируемогоизлучения, а также положение порогов дискриминации селектора, входящего в составимпульсного фильтра,В блок детектирования (фиг. 1) входят:сцинтилляционный детектор, состоягций изсцинтиллятора 1 и фотоумножителя 2; импульсный фильтр, включающий в себя усилитель импульсов 3 и дифференциальныйдискриминатор (селектор) 4, и узел 5 изменения параметров импульсного фильтра,имеющий входную клемму 6. Перед сцинтиллятором установлен источник ионизирующего излучения 7; энергия которого нижеэнергии излучения, регистрируемого блокомдетектирования,Работа блока детектирования происходит следующим образом.При попадании гамма-квантов в сцинтиллятор (1) в нем образуются свегсвысвспышки, которые преобразуются фотоумножителем 2 в импульсы тока. Эти импульсыпосле усилителя 3 проходят через селекторамплитуд на выход блока детектирования.Уровни дискриминации селектора (1 1 и 1.1, нафиг. 2) установлены на пропускание импуль.сов, амплитуда которых соответствует энергии регистрируемого излучения. При необходимости проведения контроля работоспособности на вход 6 узла 5 падает управляющий сигнал. По этому сигналу происходитувеличение коэффициента усиления, причемстепень увеличения соответствует отношению энергий излучений регистрируемогоБД и контрольного источника. Одновременно при необходимости (если окно селекторагри регистрации основного излучения слиш.реводит в положение Ьна фиг. 2). При этом в окно селектора будут поступать импульсы от квантов контрольного излучателя, а амплитуда импульсов, обусловленных регистрируемым излучением, оказывается выше полосы пропускания селектора, и они не проходят на выход блока детектирования, Изменение коэффициента усиления (и порога дискриминации) может быть произведено путем изменения коэффициента деления в выходном делителе (или делителе опорного напряжения в селекторе), напри. мер, подключением параллельных добавоч. ных резисторов с помощью герконовых ре. ле, Такие изменения абсолютно не влияют на режимы работы данных узлов,Интенсивность излучения контрольного источника выбирается близкой к максимальной загрузке блока детектирования. Поэтому через фотоумножитель протекает почти неизменяющийся ток, как в режиме измерения (при любой загрузке), так и в режиме контроля.Опытные образцы предложенного уст. ройства прошли испытания в течение 6-ти месяцев. В результате испытаний было установлено, что стабильность измерений при непрерывной работе в течение 24 часов в 2,5 раза выше, чем у блока детектирования, использующего для контроля работоспособности бленкер, При этом время установления рабочего режима сократилось в 2 раза. Оценки надежности показывают, что среднее время безотказной работы блока детектирования, построенного по настоящему изобретению, на 25/о выше, чем у блока детектирования с бленкером. 45 50 55 60 65 5 10 15 20 25 30 35 40 ком широкое) устройство 5 уменьшает верхний уровень дискриминации селектора (пеФормула изобретения Блок детектирования ионизирующего излучения, состоящий из пропорционального детектора, соединенного, последовательно с импульсным фильтром сигналов, поступающих с детектора, и устройства для дистанционного контроля работоспособности, содержащего контрольный источник излучения, отличающийся тем, что, с целью увеличения надежности при одновременном повышении стабильности измерений, в блок детектирования дополнительно введен узел для дистанционного изменения параметров импульсного фильтра, а в качестве контрольного источника излучения выбран источник, энергия излучения которого меньше энергии регистрируемого излучения, причем выход узла для дистанционного изменения параметров импульсного фильтра соединен с управляющими входами импульсного фильтра, а контрольный источник излучения установлен перед детектором.824767 фиг.1 овн. ед Рапи. ставитель А. КамышниковаТехред В. Макаров Редактор Н, Аристо Корректор Л Слеп аказ 94 Изд,110ИИПИ Государственногопо делам изобретений035, Москва, Ж, Рауш дписно агорская типография Упрполиграфиздата Мособлисполкэма 5 Источники информацви,прйнятые во внимание дри эиапер пизе 1. Немп 5 Нацие Д, Мцс 1 еаг 1 пз 1 гцгпеп 16апг 1 МейойЯ 8, 331, 1960.2. Авторское свидетельство СССР265299, кл, 6017 1/ОО, 1964 (прототип),Тираж 719комитета СССи открытийкая наб д 4/5
