Устройство для измерения эквивалентных параметров кварцевых резонаторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

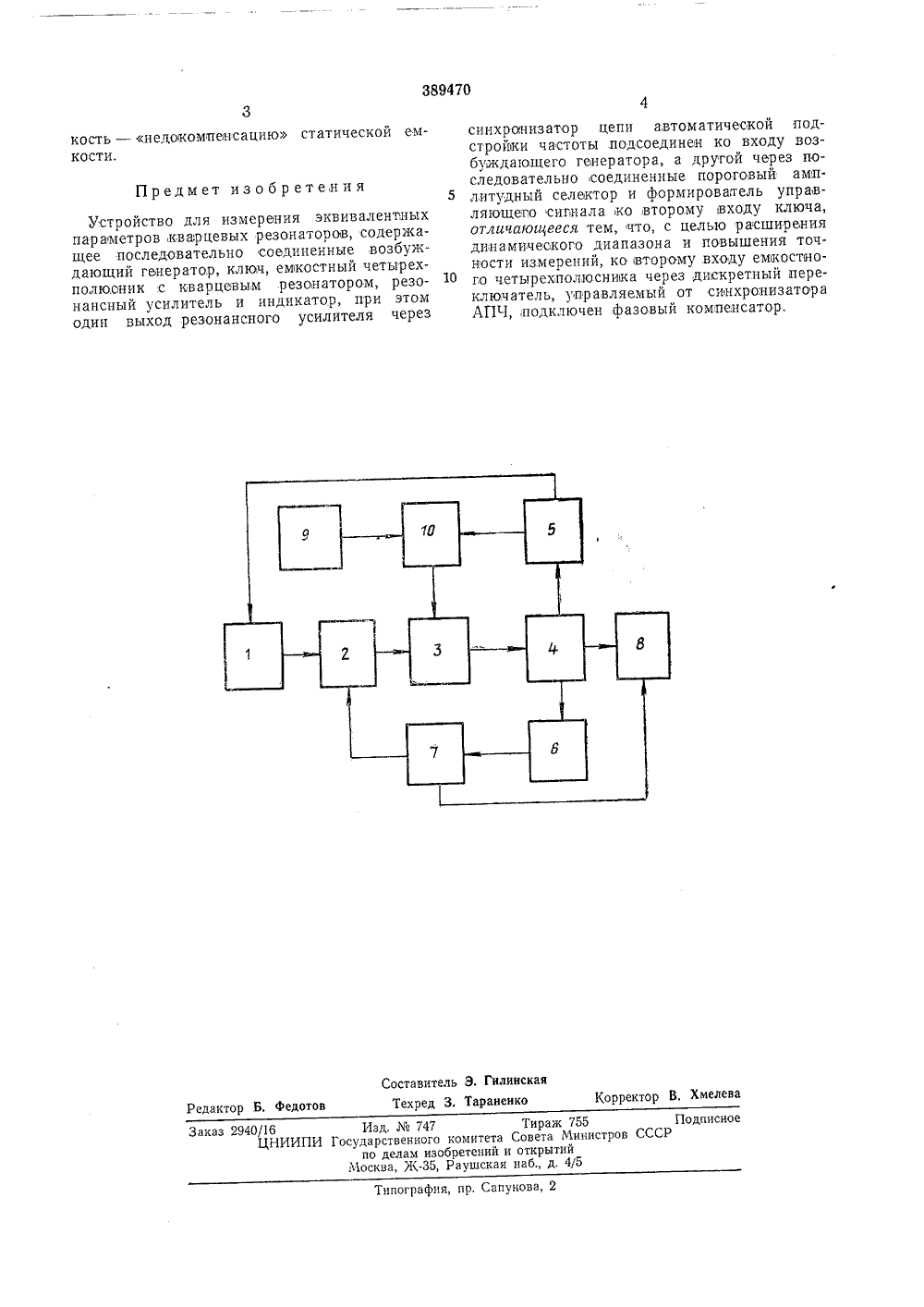

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства-М. Кл. 6 26 971 ( 1718045/26-9) Заявлено кием заявки-с присоеди Приоритет Государственный комитеСовета Министров СССРпо делам изобретенийи открытий К 621.317.799(088,8 бликовано 05.ЧН.1973. Бюллете кования описания 02.Х 1.197 Дата оп Авторы зобретения Шилов, А. В, Часовский, А. А. Зеленкои Е. Г. Шкиндеров В. Бузмаков,Заявитель ЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЗКВИВАЛЕНТНЫРАМЕТРОВ КВАРЦЕВЫХ РЕЗОНАТОРОВ Изобретение относится к радиотехнике.Уже известно устройство для измерения эквивалентных параметров кварцевых резонаторов, содержащее последовательно соединенные,возбуждающий генератор, ключ, емкостный четырехполюсник с кварцевым резонатором, резонансный усилитель и индикатор. При этом один выход резонансного усилителя через синхронизатор цепи автоматической подстройки частоты подсоединен ко входу возбуждающего генератора, а другой через последовательно соединенные пороговый амплитудный селектор и формирователь управляющего сигнала - ко второму входуключа.С целью расширения динамического диапазона и повышения точности измерений, в предлагаемое устройство введен дополнительный фазовый компенсатор в виде реактивных двухполюсников, подключенный к емкостному четырехполюснику через дополнительный дискретный переключатель, который управляется сигналом от синхронизатора цепи автоматической подстройки частоты, что обеспечивает автоматическое изменение характера проводимости пьезоэлектрической ветви четырехполюсника в процессе измерения.На чертеке изображен а функциональная схема устройства. Устройство содержит возбуждающий генератор 1, ключ 2, емкостный четырехполюснии 3, резонансный усилитель 4, синхронизатор автоматической подстройки частоты б, амллитудный пороговый селектор 6, формирователь управляющего сигнала 7, счетчиковый индикатор 8, фазовый компенсатор 9 и дискретный переключатель 10,Испытуемый вьгсокочастотный кварцевый 10 резонатор включают в емгостный четырехполюсник 3, который возбуждается колебательным напряжением, генератора 1, периодически прерываемым с помощью ключа 2. При этом с выхода четырехполюсника 3 на резо нансный усилитель 4 поступают затухающиеколебания с частотой испытуемого кварцевого резонатора. Режим работы ключа 2 определяется формирователем управляющего сигнала 7, который в свою очередь запускается 20 сигналом амплитудного порогового селектора 6. Режим работы возбуждающего генератора 1 определяется синхронизатором автоматической подстройки частоты 5. Фазовый компенсатор 9 в виде реактивных двухло люсников обеспе;ивает изменение характерапроводимости пьезоэлектрической ветви емкостного четырехлолюсника 3. При этом эквивалентная индуктивность фазового компенсатора отображает перекомпенсацию ста тической емкости, а его эквивалентная ем389470 Предмет изобретения Составитель Э. Гилинская Техред 3. Тараненко Корректор В. Хмелева Редактор Б. Федотов Заказ 2940/16 Изд. Ма 747 Тираж 755 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, К, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 кость - недокомпенсацию статической емкости. Устройство для измерения эквивалентных параметров кварцевых резонаторов, содержащее последовательно соединенные возбуждающий генератор, ключ, емкостный четырехполюаник с кварцевым резонатором, резонансный усилитель и индикатор, при этом один выход резонансного усилителя через синхронизатор цепи автоматической подстройки частоты подсоединен ко входу возбуйкдающего генератора, а другой через последовательно соединенные пороговый амп литудный селектор и формирователь управляющего сигнала ко,второму входу ключа, отличающееся тем, что, с целью расширения динамического диапазона и повышения точности измерений, ко второму входу емкостяого четырехполюсника через дискретный переключатель, управляемый от синхронизатора ЛПЧподключен фазовый компенсатор,
СмотретьЗаявка
1718045
Г. В. Бузмаков, Э. М. Шилов, А. В. Часовский, А. А. Зеленков, Е. Г. Шкиндеров
МПК / Метки
МПК: G01R 27/26
Метки: кварцевых, параметров, резонаторов, эквивалентных
Опубликовано: 01.01.1973
