G01R 17/06 — устройства с автоматической компенсацией

Номер патента: 309308

Опубликовано: 01.01.1971

Авторы: Алексеенко, Беклемищев, Блокин

МПК: G01R 17/06

Метки: компенсатор, цифровой

...плечи моста, нуль-орган 5, логическое устройство управления 6.Компенсатор с тензорезистором в качестве измерительного преобразователя и с источником переменного напряжения прямоугольной формы работает следующим образом.При подаче пускового импульса с логического устройства управления 6 компенсагор принимает состояние, соответствующее выключенным ключам Т, - Тгп и отсутствию питающего напряжения на равноплечем мосте в точке а.309308 Предмет изобретения Составитель Т. Афонина. Корнеев Техред Е. Борисова Корректор О. И. Волко Редакт аказ 2338/13 Изд. Мо 973 Тираж 473 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 За первый период питающего...

Номер патента: 310184

Опубликовано: 01.01.1971

Автор: Ларионов

МПК: G01R 17/06

Метки: еиблютнл, патетпмингегядпi, сокэзнлп

...величины. Пусть измеряемая величина возросла до значения, превышающего максимально возможное значение на первом пределе. Указатель прибора дойдет до правого края шкалы и откроет ключ 11, пропускающий от генератора 9 импульс на шину 21, который поступит на входы схем 15 - 17. В этот момент на вторых входах схем 15 - 17 имеется сигнал только у схемы 15, который и пропустит открывающий импульс с генератора на правый вход триггера 12 и перебросит этот триггер в другое устойчивое состояние. В момент переключения триггера подается запирающее напряжение на диод Д, в результате чего изменится коэффициент деления делителя напряжения и напряжение на измерительном блоке 5 увеличится, ключ 11 закроется и прибор будет работать на втором пределе,Если...

Номер патента: 310185

Опубликовано: 01.01.1971

Авторы: Мелик, Николаев, Питер, Тихомиров, Шайн

МПК: G01R 17/06

Метки: автоматический, компенсатор, переменного

...индикатор 12.Автокомпенсатор работает следующим обр азом.Опорное напряжение, совпадающее по фазе с полезным сиалом ерноо преобразователя 1 входного сигнала, подается на вход генератора 2 компенсирующего напряжения и на вход формирователя 3, На выходе формирователя образуются остроконечные импульсы, соответствчющие моментам перехода опорного напряжения через нуль.Положительный остроконечный импульс, соответствующий началу положительной полуволны синусоиды опорного напряжения, запускает генератор 2 компенсирующего напряжения и открывает электронные ключи 4 и 5.компенсирующее напряжение Ус генератора 2 через дискретный делитель б напряжения подается на сравнение с сигналом дат- чика где Уп - полезный сигнал;У, - квадратурная...

Номер патента: 313162

Опубликовано: 01.01.1971

Автор: Сметании

МПК: G01R 17/06

Метки: компенсации, падения

...базы транзистора 6.Ток нагрузки 1,р от источника 1 проходитчерез нагрузку 2, резистор 3 и прибор 4 и создает на них падение напряжения. В этом слу 5 чае потенциалы точек А и Б различны, чтонарушает условие баланса токов дифференциального усилителя. Ток через транзистор бвозрастает, что вызывает падение напряжения на резисторе колекторной нагрузки 15 и0 открывает регулирующие транзисторы 7, 8.Заказ 3268/11 Изд. М 1363 Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб д, 45Типография, пр. Сапунова, 2 Ток 1 н от источника 9 проходит через резистор 3 и создает на нем падение напряжения. Величина падения напряжения такова, что алгебраическая сумма падения напряжения от тока...

Номер патента: 313175

Опубликовано: 01.01.1971

МПК: G01R 17/06, G01R 27/02

Метки: броварный

...нуль-органа 9 изз;ерителя ТКС.Регулятор 8 и постоянное сопротивление 10являются элементами делителя сигнала нульоргапа 9Концы регулятора 8ны к выходу каскадаусиления нуль-органаПолзунок регулятора 8 подключен ко входу следующего усилительногО каскада 12 нуль-органа 9. Вал двигателя нуль-органа 9 соединен с ползуном реостата 5,Устройство работает следующим образоь313175-Составитель Т. А, Афонинаедактор С. И, Хейфиц Текред 3, Н. Тараненко Корректор Л. Б. Бадылама Изд.1313 Тираж 473 Подпипо делам изобрезений и открытий при Совете Министров С Москва, К, Раушская наб., д, 4/5 аказ 3327/91 НИИПИ Комите Типография, пр, Сапунова,Синхронизатор подключает холодный резистор 3 к клеммам 18 - 14 и запоминающий конденсатор к клеммам 15 - 1 б,...

Номер патента: 314197

Опубликовано: 01.01.1971

Авторы: Артемьев, Зев, Ищенко, Каштанов, Ойзерман, Пестов, Соколов, Шалыт

МПК: G01R 17/06, G05B 23/02

Метки: измерительных, компенсационных, окончания, устройствах

...блок 2 и пряжения Ут; блок 3 компен пряжения У 2; блок 4 выявле вания, выполненный, например форматора (Л 1/ - разностноеНа диаграмме фиг. 2 постр ность фиксацииитных реактивр, в элементах20-схема входных рительных устопорного перезмеряемого насирующего нания рассогласо, в виде трансПо обмоткам трансформатора те ностный ток, определяемый разност пряжением ЬК При наличии малых ностей, например, в блоках 2 и 3 и в тельных приводахВвиду малости реактивностеи, к ма несбалансирована, т. е. амплиту дах блока 4 не равны, выражение быть упрощено314197 10 Предмет изобретения 7 Ю1 д=ГФ/ 04 Р тавитсли 3. Марков актор М. Аникеева Тскред Л. В. Куклина Корректор Н С, Шевченк Изд.1366 Тираж 473 Подписное дслаги изобретений и открытий при...

Номер патента: 314198

Опубликовано: 01.01.1971

Авторы: Артемьев, Зев, Ищенко, Каштанов, Ойзерман, Пестов, Соколов, Шалыт

МПК: G01R 17/06, G05B 23/02

Метки: 314198

...зитными реактивными зультате сравнения на ния 4 появляется сигпределяемый параметКогда входные сигторый угол р, сигнал ляется соотношением ние, а через А 0 Эти сигналы отличны по а невелик и вы сопротивления выходе элеме 5 нал рассоглас рами входног налы сдвинут рассогласован 60=А,- А =А е 1" - А е 1("+4 = а -а= А, 1 -- е 1-; ма стремится к балан Когда сис -э-А, при аА ическая оши где е - ме314198 творог )А, / аз+ грз,Составнзель 3. В. МарковаРедактор М. Аникеева Техред Л, В. Куклина Корректор И, М. Шматова Заказ 3262/14 Изд.1368 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, 7 К, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Ввиду малости угла р можно написать следующее...

Номер патента: 317982

Опубликовано: 01.01.1971

Авторы: Валитов, Герценштейн

МПК: G01R 17/06, H04B 15/00

Метки: видеосигнала, помех, фоне

...ч основной.Устройство для измерения видеосигнала фоне помех работает следующим образом,Сигнал помехи от вспомогательного датч ка 2 через операционный усилитель 3 и упра ляемый потенциометр 4 поступает на один входов сумматора 5. На другой вход сумм тора 5 поступают полезный сигнал и сигн помехи от основного датчика 1. Напряжение выхода сумматора б подается на синхроннь детектор б с интегратором 7, на выходе кот рого появляется напряжение, пропорционал ное когерентной компоненте сигнала номе в основном тракте. Это напряжение являет сигналом ошибки, управляющим исполнител ным двигателем 8 и потенциометром 4. П идеальном балансе просачивание помехи выход основного тракта равно нулю, На выхаказ 7634 Изл,1390 Тираж 473 Подлтионое1...

Номер патента: 317984

Опубликовано: 01.01.1971

Авторы: Йиблио, Нпш, Паулин

МПК: G01R 17/06, G01R 19/04

Метки: автокомпенсационный, амплитудыимпульсов, измеритель

...предлагаемого измерителя,Измеритель содержит пороговую схему 1, усилитель 2, мультивибратор 3, накопительную емкость 4, индикатор 5 и логическую схему б, состоящую из счетчика 7, переключателя 8 и схемы совпадения 9, Вход счетчик числа импульсов, подключен ко входным кле мам измерителя, а выход усилителя 2 подсединен к дополнительному входу схемы совп ден,ия 9.Измеритель работает следующим образоь . Перед началом каждой пачки импульсовпомощью синхронизирующего импульса пр 1 о изводится сброс счетчика 7. Переключательустанавливается в положение, соответству щее измеряемому импульсу, например, в ив ложение тт. Пусть амплитуда и-го импульс больше, чем напряжение на накопительно 15 емкости 4, тогда в момент прихода импульсна всех входах...

Номер патента: 318873

Опубликовано: 01.01.1971

Авторы: Мелик, Николаев, Питер, Тихомиров, Шайн

МПК: G01R 17/06

Метки: компенсации

...0(1(Тр.В качестве источников компенсирующего напряжения используют электромеханические генераторы, различные схемы модуляторов на электронных лампах, полупроводниковых приборах, модуляторы с использованием датчиков Холла и другие.Электромеханические генераторы, обладая высокой точностью (0,1 - 0,5%), имеют малое быстродействие (1 сек и более). Различные электронные и полупроводниковые модуляторы при высоком быстродействии (10 -- 10 -сек) имеют невысокую точность (1 - 2%) и достаточно сложное устройство. Для упрощения конструкции устроиства иповышения его точности и быстродействия в нем источник опорного напряжения соединен со входами делителя напряжения первой гармоники и блока сдвига фазы, выходы которых соединены соответственно...

Номер патента: 318874

Опубликовано: 01.01.1971

МПК: G01R 17/06

Метки: автоматический, компенсатор, переменного

...напряжения двумя встречно включенными ключами (ИЛИ,Такое построение схемы позволяет применить постоянное напряжение для компенсации мгновенных значений синфазного У, и квадратурного Уи напряжений, составляющих измеряемого переменного напряжения У, величины которых пропорциональны соответствующим проекциям измеряемого вектора на прямоугольную систему координат. Функциональная схема описываемого устройства изображена на фиг. 1.Автоматический компенсатор переменноготока содержит импульсное фазосдвига;ощее 5 устройство 1, на вход которого подается опорное напряжение с источника 2 опорного напряжения, и два идентичных измерительных канала: синфазный 3 и квадратурныц 4. На вход измерительного канала подается измеряемое 0 напряжение с...

Номер патента: 325559

Опубликовано: 01.01.1972

Автор: Русаков

МПК: G01R 17/06

Метки: автоматический, компенсатор

...транзисторами 13 или 14 второго модулятора 1 б, Напряжение питания 1 б или 17 этих транзисторов поступает от генератора 18 10 импульсов переменной частоты, частота которого определяется входным током 19 или напряжением 20, которые пропорциональны выпрямленному выпрямителем 21 и сглаженному фильтром 22 выходному напряжению 12 15 усилителя б.Выходные напряжения модулятора 1 б поканалам 23 илп 24 поступают на входы схемы 2 б коммутации обмоток шагового двигателя 2 б, который через редуктор 27 перемещает 20 движок компенсирующего элемента 28 и пишущий узел 29 автоматического компенсатора.В схеме скорости изменения частоты импульсов в каналах 23 или 24 определяются 25 постоянной времени Т, образованной выходным сопротивлением усилителя б и...

Номер патента: 331318

Опубликовано: 01.01.1972

Авторы: Азербайджанский, Мелик, Питер, Химии, Шайн

МПК: G01R 17/06

Метки: 331318

...изобретен Способ измерениятока, основанный цапреобразования, огцелью уменьшенияамплитуду компецсирпадающего по частотнапряжением, модул напряжения переменного методе развертывающего личающийся тем, что, с погрешности измерения, ующего напряжения, сове и по фазе с измеряемым ируют линейно убываю Изобретение относится к электроизмерительной технике и может быть использовано при построении быстродействующих автокомпенсаторов переменного тока.Известен способ измерения напряжен еременного тока, основанный на метод звертывающего преобразования.Предлагаемый способ измерения напряжения переменного тока отличается от известного тем, что амплитуду компенсирующего напряжения, совпадающего по частоте и по фазе с измеряемым напряжением,...

Номер патента: 337724

Опубликовано: 01.01.1972

Автор: Берсудский

МПК: G01R 17/06, G01R 27/02

Метки: компенсационное, параметров, сопротивлении

...объект ЗЛ,указатель 4 равновеЮ сия, делитель 5 компенсирующего напряжения, преобразователь б э.д,с. генератора Е внапряжение питания делителя 5 с коэффициентом преобразования К.Для устранения амплитудно-фазовой погрешности в устройство введен операционныйусилитель 7 с глубокой отрицательной обратной связью. Вход усилителя, обладающегонизким входным сопротивлением, включен вразрыв цепи между генератором 1 и измеря 20 емым объектом 3, а выход соединен с входомделителя 5 с помощью преобразователя б,предназначенного, в основном, для созданиянеобходимых фазовых сдвигов,При таком подключении усилителя делитель 5 будет запитан напряжением, пропорциональным не Е, а току 1 являющемусяфункцией всех сопротивлений в этом контуре.Сопротивление...

Номер патента: 346676

Опубликовано: 01.01.1972

Автор: Пескин

МПК: G01R 17/06

Метки: компаратор, сопротивлений

...данного сопротивления Яг совокупность сопротивлений йг. При ограниченной точности измерителя выхода 9 точность компарирования может быть повышена за счет отсчета по измерителю выхода только части результата, соответствующей младшим разрядам. Для этого общий зажим измерителя выхода 9 соединен с потенциальным зажимом масштабирующего звена б, не принадлежащим входу усилителя 8, а литель компаратора к двум соответственным узлам компарируемых сопротивлений 2, 3, причем два других соответственных узла замкнуты накоротко.Каждое из сопротивлений включено в свой изолированный токовый контур с источниками питания 4 или б, к одному из которых присоединен выход усилителя 1. Компаратор изолированных токов выполнен в виде двух резистивных...

Номер патента: 347670

Опубликовано: 01.01.1972

Авторы: Иванцив, Лукина, Тафель

МПК: G01R 17/06, G01R 19/04

Метки: 347670

...содержит пиковые детекторы 1 и 2, дифференциальный усилитель 3 постоянного тока, цифровой формирователь 4 амплитуды компенсирующих импульсов, цпфровои формирователь 5 длительности компенсирующих импульсов ц резцстцвцый делитель.Вход вольтметра подключен к пиковому детектору 1 и входу формирователя 5, управляющий вход которого соединен с выходом резистцвн ого делителя. Выход форатцрователя длительности связан с входом формирователя 4, выход которого соединен с входом пикового детектора 2. Выходы пиковых детекторов 1 и 2 подключены к входам усилителя 3, выход которого связан с управляющим входаат формирователя 4, с резцстивным делителем и выходом вольтатетра.Устройство работает следующим образом.347670 Предмет изооретения...

Номер патента: 347672

Опубликовано: 01.01.1972

Автор: Фесенко

МПК: G01R 17/06, G01R 21/00

Метки: мощности, частотно-импульсный

...подогревателем одного из подогревцых резисторов.Схема преобразователя представлена ца чертеже, 25Она содержит частотный импульсный преобразователь на двух подогревных,резисторах 1 и 2, термочувствительные элементы ( зисторы)3 и 4 которых включены в мостохему, усилитель б, пиковый детектор б ЬРАЗОВАТЕЛЬ МО 1 ЦНОСТ ньш генератор управляемой частоты 7, стацдартизатор 8 импульсов по длительности амплитуде.Осцовныс подогреватели 9 подключены к измерительным трансформаторам тока 10 и напряжения 11.Выход стандартизатора нагружен на дополццтельцьш подогреватель 12 резистора 4.При отсутствии тока в основных подогревателях 9 подбором резисторов, включенных в схему моста, х станавливается некоторая начальная частотас линейного генератора 7...

Номер патента: 351165

Опубликовано: 01.01.1972

Авторы: Грудев, Драбенко, Ерошенко, Институт, Кишиневский, Морозенко, Чернов

МПК: G01R 17/06

Метки: 351165

...выполненным в виде фазового дискриминатора, подключенного через стробирующий формирователь опорного напряжения к генератору, управляющему модуляцией меры отношения, а указатель равновесия цепи компенсации подключен к каналу управления мерой отношения. На чертеже схем атич предлагаемый компенсатор Штепсельный высоково меряемого напряжения управляемому источнику 2381165 Предмет изобретения Ру + Л,Р+Яу+й(4) г 5Ру+Я 1 ткуд лямен мый опр1 1 Составитель Т, Афонина дактор А, Батыгин Техред Т. Ускова Корректор О. ВолковЗаказ 3214/1 Изд.1341 Тираж 406 ПодписнЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква, Ж, Раушская наб., д. 4/5 Сапунова,пография При подаче на обмотки ключей б и 10 напряжения другой полярности...

Номер патента: 351166

Опубликовано: 01.01.1972

Авторы: Всссо, Клибанов, Пдтлппо, Слаев

МПК: G01R 17/06

Метки: биб, пиотгка

...измерительного усилителя, заключается в том, что модулированный сигнал, поступающий с блока 1 выработки модулированного сигнала в блок 4 компенсации, ослабляется образцовым делителем напряжений, коэффициент деления которого устанавливается равным номинальному значению коэффициента усиления измерительного усилителя (ИУ). В результате этого амплитуды сигналов на входе блока 4 и на выходе поверяемого ИУ, при равенстве коэффициента усиления ИУ своему номинальному значению, равны. Исходный модулированный сигнал с выхода блока 1 и сигнал, прошедший через блок 4, например, через образцовый делитель напряжения, и поверяемый ИУ, поступают в блок 7, где сначала детектируются, а затем вычитаются один из другого.Разностный аналоговый сигнал,...

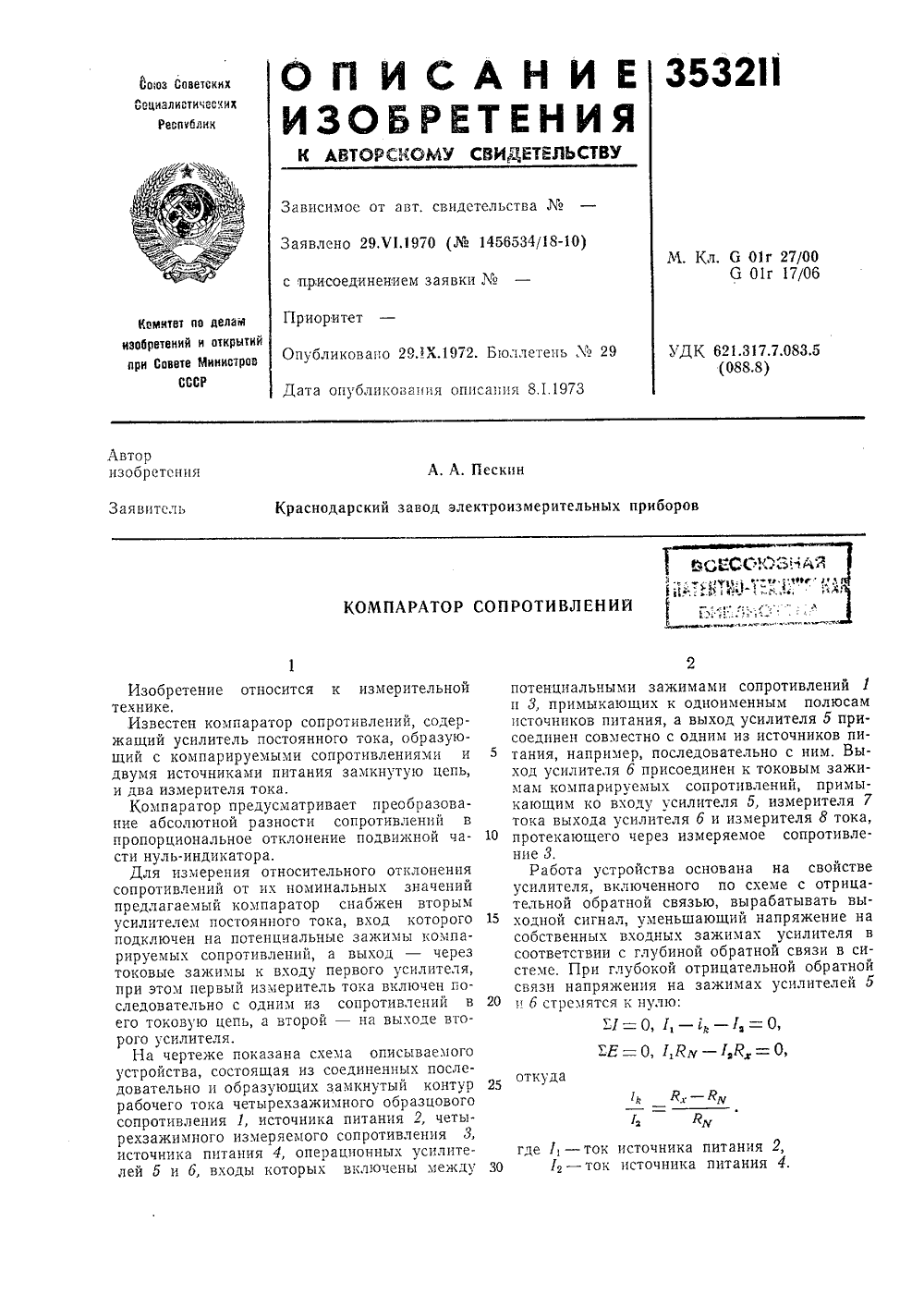

Номер патента: 353211

Опубликовано: 01.01.1972

Авторы: Йсис, Пескин

МПК: G01R 17/06, G01R 27/00

Метки: ijitw, rkiify, vihl, дге, компаратор, лг, ллл, сопротивленийс

...на потенциальные зажимы компарируемых сопротивлений, а выход - через токовые зажимы к входу первого усилителя, при этом первый измеритель тока включен последовательно с одним из сопротивлений в его токовую цепь, а второй - на выходе второго усилителя.На чертеже показана схема описываемого устройства, состоящая из соединенных последовательно и образующих замкнутый контур рабочего тока четырехзажимного образцового сопротивления 1, источника питания 2, четырехзажимного измеряемого сопротивления 3, источника питания 4, операционных усилителей 5 и б, входы которых включены между потенциальными заж и 8, примыкающих к источников питания, соединен совместно с тания, например, по ход усилителя б прис мам компарируемых кающим ко входу у тока...

Номер патента: 356571

Опубликовано: 01.01.1972

Авторы: Боровских, Кнеллер, Ордена, Телемеханики

МПК: G01R 17/06, G01R 27/02

Метки: активные, величины, двухполюсников, многоэлементных, параметров, преобразования

...(проводимостей) модулируемых элементов, необходимо соответственное совпадение характеров импедансов го,г 20 гзо и г 1 м 22 м, гзм20 Если, например,12= Г; Уоо=; Уоо =Гоо,РСзото необходимо, чтобы25 1г,= ,; г,м =; К,= Г,м.1 СомУравновешивание величины Ао величиной А осуществляется путем регулировки активных30 величин аь а 2, ао, под воздействием ко гор ыхизменяются величины управляемых сопротивлений Рь Я 2, Рз. После уравновешивания на каждой частоте имеют место соотношения1г -- , С 2 о Р 2, газо Йз Так как в положении равновесия коэффициенты передачи операционных усилителей пропорциональны параметрам исследуемого двухполюсника, то для получения активных величин, пропорцио нальных этим параметрам, достаточно податьсигнал известной...

Номер патента: 359598

Опубликовано: 01.01.1972

Авторы: Ревенко, Толстиков

МПК: G01R 17/06

Метки: 359598

...с указателем 2 и реверсивным двигателем. Напряжение рассогласования между входным сигналом ц напряжением сравнешгя преобразуется в напряжение переменного тока и усиливается усилителем 3,Обмотка электромагнита вибропреобразователя включена в мост, состоящий нз двух резисторов Яь Я и дросселя Др. Активные и реактивные сопротивления оомоток электромагнита и дросселя, а также сопротивления резисторов Рь Я равны между собой, а следовательно, мост сбалансирован в широком диапазоне частот.Диагональ питанияходному трансформат359598 Составитель Т. АфонинаТехред Т. Миронова Корректоры: Е, Давыдкинаи В. Петрова Редактор К. Шанаурова Заказ 4197/8 Изд.1750 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров...

Номер патента: 384071

Опубликовано: 01.01.1973

Авторы: Авторы, Николаев, Питер, Тихомиров

МПК: G01R 17/06

Метки: компенсационное, переменного

...приводитсхему в состояние, при котором измеряемое и компенсирующее напряжения равны между собой,При этом сигнал на входе усилителя становится равным нулю, исполнительный орган останавливается, и отсчетное устройство, связанное с исполнительным органом, показывает величину измеряемого параметра,Вместе с измеряемым сигналом в узел компенсации и далее на усилитель поступает квадратурная помеха, которая может попасть па исполнительный орган и привести к погрешности измерения.Подавления квадратурной помехи в данной схеме достигают следующим образом. При подключении конденсатора 10 к выходу усилителя, каждый каскад которого охвачен достаточно глубокой последовательной отрицательной обратной связью с помощью резисторов 11, 12 и 13, а весь...

Номер патента: 390458

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01R 17/06

Метки: автокомпенсатор

...резисторами.На чертеже представлена блок-схема описываемого автокомпенсатора, содержащего усилители 1, 2 постоянного тока, компенсационные резисторы 8 и 4, дополнительные резисторы б и б, указывающий прибор 7, входные клеммы усилителей (точки 8 и У),выходные клеммы усилителей (точки 10 и 11) и входные клеммы 12 автокомпенсатора,Устройство работает следующим образом, При входном сигнале, равном нулю (вход ные клеммы 12 закорочены), два усилителяотрабатывают равенство потенциалов точек 8, 9 с погрешностью компенсации, Следовательно, напряжения на компенсационных резисторах равны. Если компенсационные ре зисторы 3 и 4 равны, то токи, протекающиепо ним, равны и направлены в одну сторону, а токи, протекающие по дополнительным...

Номер патента: 392391

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01N 27/22, G01R 17/06, G01R 27/26 ...

Метки: влажности

...входной величины (система с двумя интегрирующими звеньями), по ускорению и т. д.Следящие системы известных автокомпенсационных вл агом еров являются астатическими системами первого порядка, так как они содержат одно интегрирующее звено - исполнительный двигатель.В предлагаемом устройстве при работе основного измерительного контура с некоторой динамической ошибкой на вход усилителя 15 поступает постоянно меняющийся сигнал, пропорциональный сигналу ошибки. Этот же сигнал одновременно поступает на вход дифференцирующего (РС = цепь) блока 11, выходное напряжение которого, пропорциональное производной входного сигнала усилителя 15 (т, е. производной от динамической ошибки системы), поступает на блок 10 сравнения дополнительного...

Номер патента: 395784

Опубликовано: 01.01.1973

Авторы: Бойф, Иване, Карнитис, Трейс

МПК: G01R 17/06, G01R 19/00

Метки: автокомпенсационных, измерений

...ввынужденныром входе фном к выходго детекторавания, котормощности икомпенсируяния. Изобретение относится к автоматике и измерительной технике и предназначено для использования в измерительной аппаратуре, работающей по компенсационному принципу.Известные устройства для автокомпенсаци онных измерений, содержащие фазовый детектор, один вход которого связан через усилитель напряжения с выходом колебательного контура, выполненного в виде соединенных последовательно индуктивности и варикапа, 10 второй вход соединен с выходом опорного генератора, а выход подключен через усилитель мощности к варикапу колебательного контура, не обладают достаточным быстродействием, позволяющим использовать их лишь в качест ве преобразователей постоянного тока.В...

Номер патента: 405075

Опубликовано: 01.01.1973

Авторы: Беклемищев, Блокин, Власенко

МПК: G01B 7/16, G01R 17/06

Метки: параметрических, преобразователей, сигналов

...моста, нуль-орган б, один из входов которого соединен через коммутатор 2 с измерительной диагональю моста, второй вход - с выходом делителя 3 напряжения, а выход - с входом блока 4 у ния, выход которого связан с делителе пряжения. Устройство включает такж стор 7, включенный в цепь питанияи соединенный зажимами с входом д 3 напряжения.Напряжение от источника 5 питания подается на мост через резистор 7, падение напряжения на котором поступает на вход делителя 3 напряжения.При наличии деформации выходное напряжение пропорционально абсолютному изменению сопротивления тензорезисторов моста 1. Измерение абсолютных приращений сопротивлений тензорезисторов необходимо при использовании полупроводниковых тензорезисторон.Входное напряжение...

Номер патента: 406166

Опубликовано: 01.01.1973

Авторы: Носовский, Сгибов, Удалов

МПК: G01B 7/16, G01R 17/06

Метки: деформаций, измеритель, компенсированный

...9, 10, расположенных вместе с тензорезисторами 2 - б измерительного моста 1, оптронно-усилительнуюячейку 11, выполненную на транзисторе 12, резисторе 13 смещения и оптроне 14, включенном в цепь эмиттерного повторителя, усилитель 15 и источники 1 б, 17 питания. Вход оптронно-усилительной ячейки включен на измерительную диагональ компенсационного мо- з 0 ста, а выход - последовательно с входной диагональю тензометрического моста,Работает измеритель следующим образом.При тарировочной температуре окружающей среды резистором 7 устанавливается начальный баланс компенсационного моста б. При этом на входе оптронно-усилительной ячейки 11 напряжение отсутствует.При измерении деформации на измерительной диагонали тензометрического моста 1...

Номер патента: 406167

Опубликовано: 01.01.1973

МПК: G01R 17/06

Метки: 406167

...начальный баланс компенсационного моста 2, При этом коллекторпый ток транзистора ячейки 8 обеспечивает выбор рабочей точки оптрона ячейки 8. Аналогично балансируется мост 3 и настройка оптронно-усилительных ячеек 9, 10, Деформация упругого элемента передается тензорезисторам цепочечной схемы 1, а также тензорезисторам компенсационных мостов 2, 8. На выходе схемы 1 появляется напряжение, величина которого пропорциональна измеряемой деформации, а на выходе компенсационных мостов 2, 8 в напряжение, пропорциональное деформации тензорезисторов 4, б. Напряжение, подводимое к входу оптронно-усилительной ячейки 8, вызывает уменьшение напряжения, падающего на выходном сопротивлении оптрона ячейки 8, а следовательно, увеличение напряжения,...

Номер патента: 408237

Опубликовано: 01.01.1973

Авторы: Котельников, Чередниченко

МПК: G01R 17/06, G01R 27/00

Метки: измеряемого, образцового, отклонения, относительного, сопротивления

...и стабильных источников напряжения питания при больших отклонениях измеряемых величин,Цель изобретения - повышение точности и производительности труда.Это достигается благодаря тому, что компенсируют напряжение, пропорциональное разности измеряемого и образцового сопротивлений, суммируют напряжение компенсации с напряжением, равным или пропорциональным напряжению на измеряемом сопротивлении, и измеряют отношение напряжения компенсации к упомянутой сумме напряжений.На чертеже представлена схема, иллюстрирующая предлагаемый способ,Приняты следующие обозначения: преобразователь 1 сопротивления в напряжение, имеющий три выхода - а, о и с; компенсатор 2; измеритель 3 отношения напряжений.Преобразователь сопротивления в напряжение создает...
