Устройство для измерения сигналов с параметрических преобразователей

Номер патента: 405075

Авторы: Беклемищев, Блокин, Власенко

ZIP архив

Текст

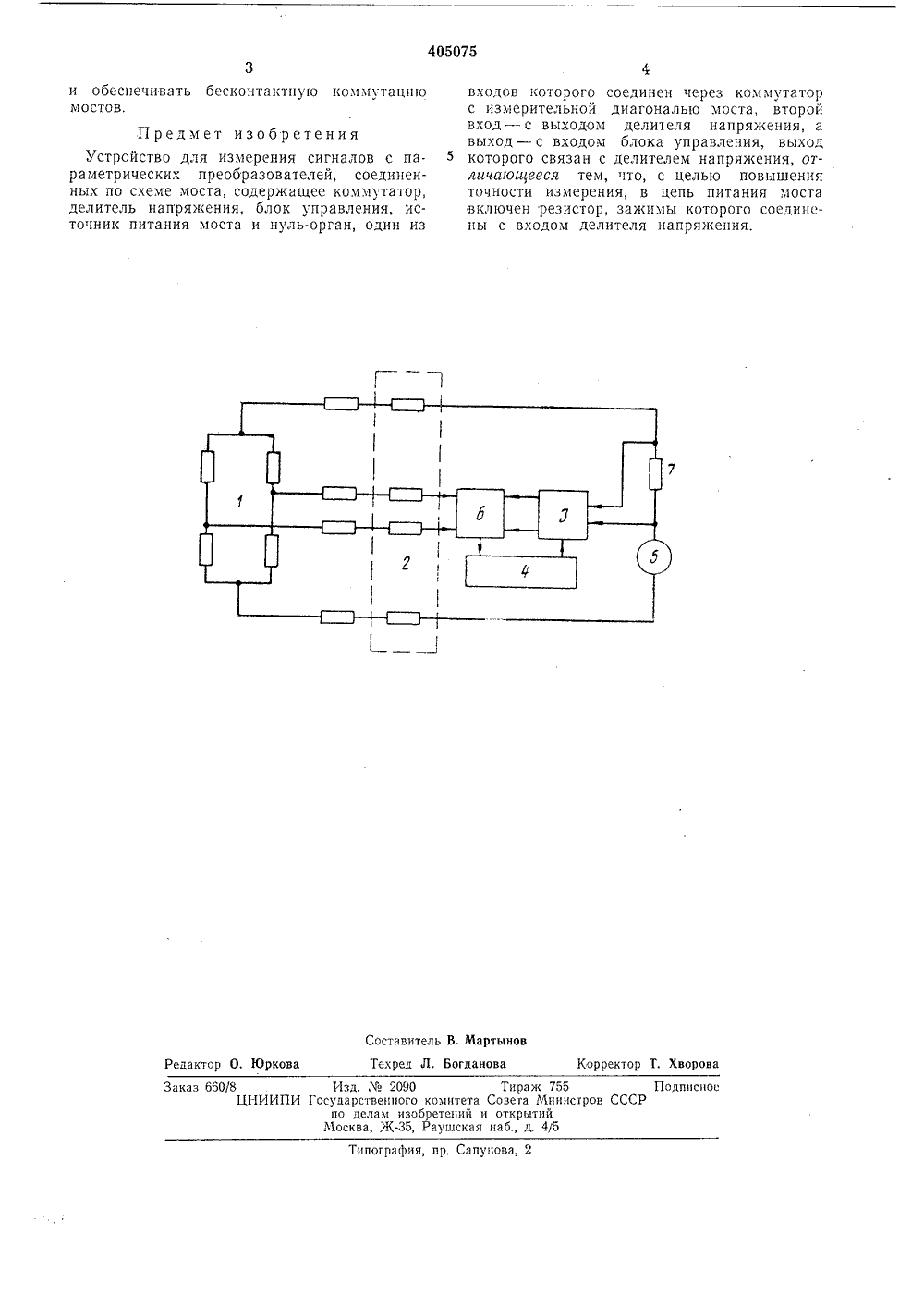

5075 ПИС ЗОБР Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ Зависимое от авЗаявлено 09,111,19 т, с 6 01 г 17/06 б 01 Ь 7/18 с присоединениеПриоритет в Гвсударственныи комитет Совета Министров СССР оо делам изобретений н отиоытиЙ.083,8 (088.8) та опубликования о Авторыизобретения Блокин-Мечталин и В. М, Власен И, Беклемище аявител Я ИЗМЕРЕНИЯ СИГНАЛ СКИХ ПРЕОБРАЗОВАТЕЛ УСТРОЙСТВ С ПАРАМЕТ правлем 3 нае рези- моста 1 елителя 25 Изобретение относится к измерительной технике и может быть использовано, например, для измерения деформаций с помощью тензорезисторов, собранных по мостовой схеме.Известно устройство для измерения сигналов с параметрических преобразователей, соединенных по схеме моста, содержащее коммутатор, делитель напряжения, блок управления, источник питания моста и нуль-орган, один из входов которого соединен через коммутатор с измерительной диагональю моста, второй вход в с выходом делителя напряжения, а выход в с входом блока управления, выход которого связан с делителем напряжения,С целью повышения точности измерения в предлагаемом устройстве в цепь питания моста включен резистор, зажимы которого соединены с входом делителя напряжения,На чертеже изображено предлагаемое устройствово.Устройство для измерения сигналов с параметрических преобразователей, соединенных по схеме моста 1, содержит коммутатор 2, делитель 3 напряжения, блок 4 управления, источник 5 питания моста, нуль-орган б, один из входов которого соединен через коммутатор 2 с измерительной диагональю моста, второй вход - с выходом делителя 3 напряжения, а выход - с входом блока 4 у ния, выход которого связан с делителе пряжения. Устройство включает такж стор 7, включенный в цепь питанияи соединенный зажимами с входом д 3 напряжения.Напряжение от источника 5 питания подается на мост через резистор 7, падение напряжения на котором поступает на вход делителя 3 напряжения.При наличии деформации выходное напряжение пропорционально абсолютному изменению сопротивления тензорезисторов моста 1. Измерение абсолютных приращений сопротивлений тензорезисторов необходимо при использовании полупроводниковых тензорезисторон.Входное напряжение делителя 3 напряжения пропорционально току питания моста, поэтому в момент компенсации, когда выходное напряжение моста равно выходному напряжению делителя 3 напряжения, абсолютное изменение сопротивления пропорционально величине резистора 7 и коэффициенту деления делителя 3 напряжения.Таким образом, предлагаемое устройство позволяет измерять абсолютные приращения сопротивлений тензорезисторов моста, исключая влияние соединительных линий и коммутирующих элементов на точность измерения,405075 Составитель В. МартыновТехред Л. Богданова Корректор Т. Хворова Редактор О, Юркова Заказ 660/8 Изд.2090 Тираж 755 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж-З 5, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 и обеспечивать бесконтактную коммутациюмостов,Предмет изобретенияУстройство для измерения сигналов с параметрических преобразователей, соединенных по схеме моста, содержащее коммутатор, делитель напряжения, блок управления, источник питания моста и нуль-орган, один из входов которого соединен через коммутатор с измерительной диагональю моста, второй вход - с выходом делителя напряжения, а выход в с входом блока управления, выход 5 которого связан с делителем напряжения, отличаюаееся тем, что, с целью повышения точности измерения, в цепь питания моста включен резистор, зажимы которого соединены с входом делителя напряжения,
