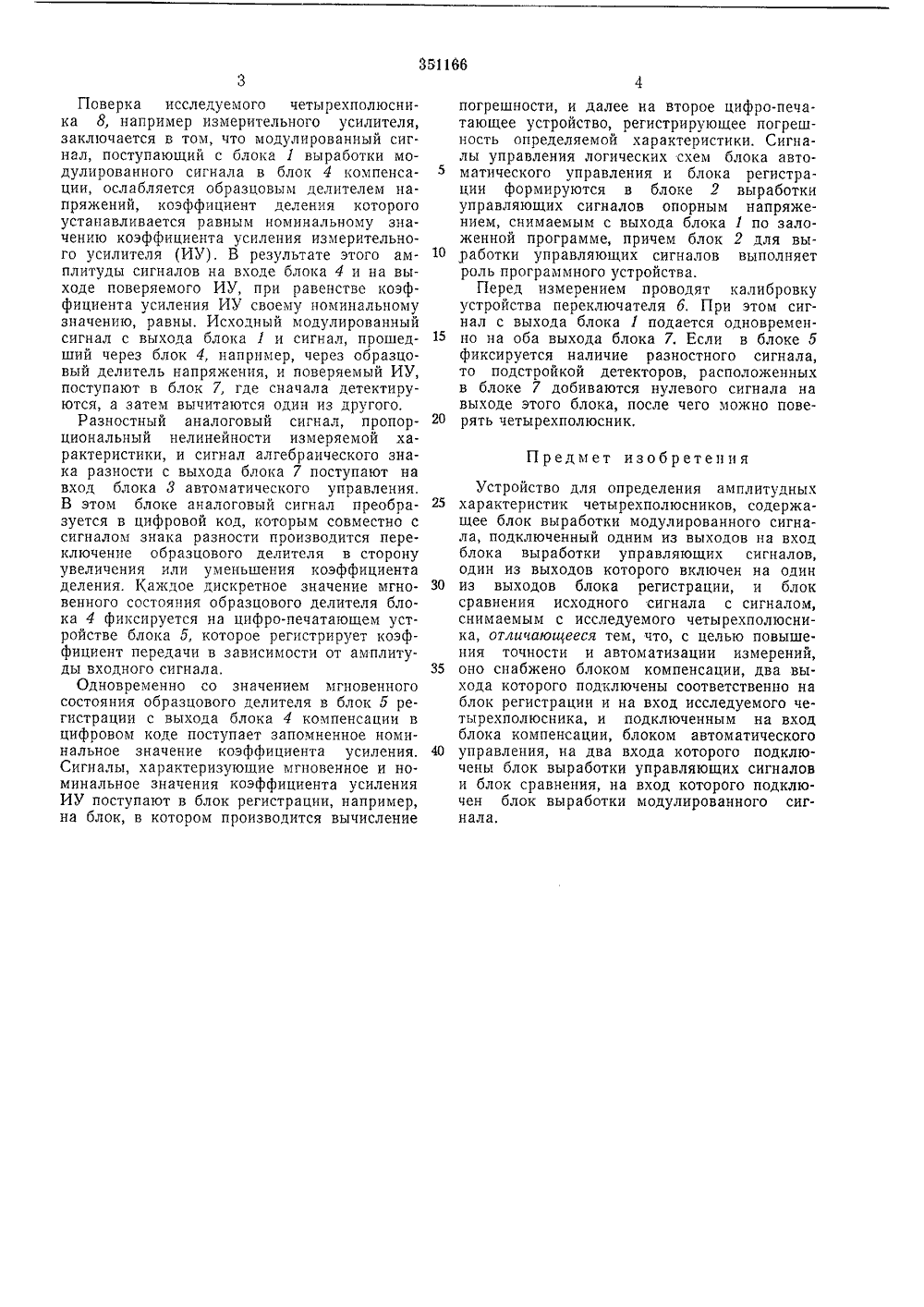

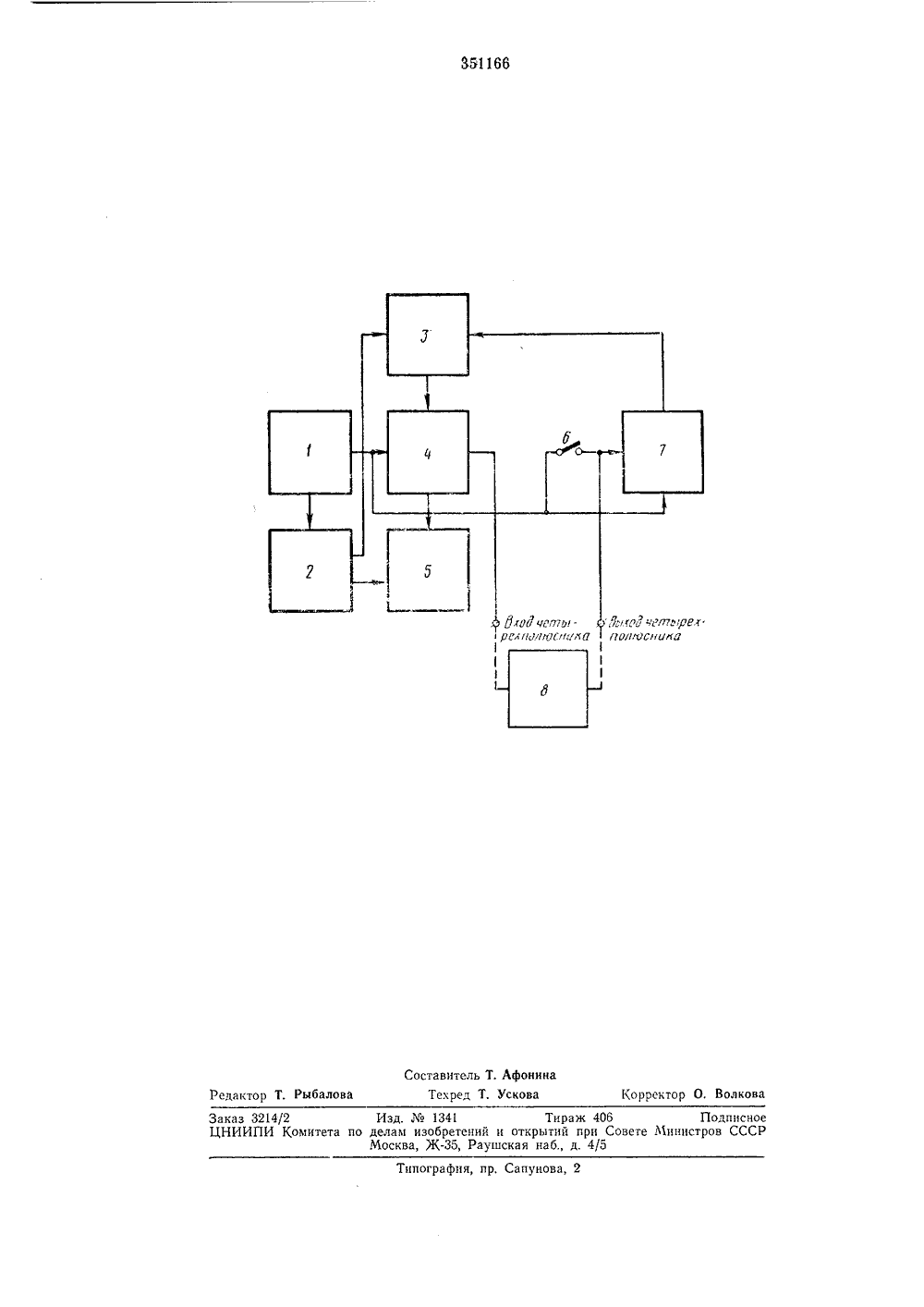

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ЗБН 66 Союз Саветскиз Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 02,Х 1.1970 ( 148958918-10) М. Кл. 6 01 г 17 У 06 рисоединением заявкиКомитет пе делам изобретений и открытий при Совете Министров СССРпубл иков Дата опубликования описания 20.Х.1972 Авторыизобретения В:.СО 02 НАЯ"т,7 ,;, Г 1 -)-1 гД Э. С. Клибанов и В. А. Сла Заявител УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ АМПЛИТУДНЫХ ХАРАКТЕРИСТИК ЧЕТЫРЕХПОЛЮСНИКОВИзобретение относится к области электро- измерительной техники и предназначено для определения амплитудных характеристик четырехполюсников и их погрешностей как на постоянном, так и на переменном токе, например, для поверки измерительных усилителей.Известно устройство для определения амплитудных характеристик и измерения нелинейности импульсных схем. Это устройство содержит передающую и приемную части, вспомогательную схему и отметчик - электроннолучевую трубку (ЭЛТ). Устройство работает по принципу амплитудной модуляции импульсного напряжения линейным напряжением, изменяющимся по пилообразному закону и перекрывающим по амплитуде динамический диапазон входных напряжений импульсной схемы. В результате на вход импульсной схемы подаются импульсы, амплитуда которых изменяется от О до Смакс) )Удотд по линейному закону,Однако такое устройство не обеспечивает необходимую точность измерений амплитудных характеристик импульсных схем (погрешность измерения амплитудной характеристики ограничена точностью ЭЛТ и составляет не менее 3 - 5%) и полную автоматизацию процесса измерения, так как необходимы окончательные расчеты и для документирования измерений требуется перенос характеристик с экрана ЭЛТ на бумагу. Кроме того, устройство имеет узкую эксплуатационную возможность оно определяет только ам плитудную характеристику и характеристикунелинейности.Предложенное устройство снабжено блоком компенсации, два выхода которого подключены соответственно на блок регистра ции и на вход исследуемого четырехполюсника, и блоком автоматического управления, подсоединенным к входу блока компенсации.На два входа блока автоматического управления подключены блок выработки управ ляющпх сигналов и блок сравнения, на входкоторого включен блок выработки модулированного сигнала.Это позволяет повысить точность измерений, и автоматизировать процесс.20 На чертеже показана блок-схема предлагаемого устройства.Устройство для измерения амплитудныххарактеристик четырехполюсников содержит блок 1 формирования модулированного сиг нала, блок 2 для выработки управляющихсигналов, блок 8 автоматического управления, блок 4 компенсации, блок 5 регистрации, переключатель 6 режима калибровка и блок 7 сравнения.ЗО Устройство работает следующим образом,25 Зо 35 40 Поверка исследуемого четырехполюсника 8, например измерительного усилителя, заключается в том, что модулированный сигнал, поступающий с блока 1 выработки модулированного сигнала в блок 4 компенсации, ослабляется образцовым делителем напряжений, коэффициент деления которого устанавливается равным номинальному значению коэффициента усиления измерительного усилителя (ИУ). В результате этого амплитуды сигналов на входе блока 4 и на выходе поверяемого ИУ, при равенстве коэффициента усиления ИУ своему номинальному значению, равны. Исходный модулированный сигнал с выхода блока 1 и сигнал, прошедший через блок 4, например, через образцовый делитель напряжения, и поверяемый ИУ, поступают в блок 7, где сначала детектируются, а затем вычитаются один из другого.Разностный аналоговый сигнал, пропорциональный нелинейности измеряемой характеристики, и сигнал алгебраического знака разности с выхода блока 7 поступают на вход блока 3 автоматического управления. В этом блоке аналоговый сигнал преобразуется в цифровой код, которым совместно с сигналом знака разности производится переключение образцового делителя в сторону увеличения или уменьшения коэффициента деления. Каждое дискретное значение мгновенного состояния образцового делителя блока 4 фиксируется на цифро-печатающем устройстве блока 5, которое регистрирует коэффициент передачи в зависимости от амплитуды входного сигнала,Одновременно со значением мгновенного состояния образцового делителя в блок Б регистрации с выхода блока 4 компенсации в цифровом коде поступает запомненное номинальное значение коэффициента усиления. Сигналы, характеризующие мгновенное и номинальное значения коэффициента усиления ИУ поступают в блок регистрации, например, на блок, в котором производится вычисление погрешности, и далее на второе цифро-печатающее устройство, регистрирующее погрешность определяемой характеристики. Сигналы управления логических схем блока автоматического управления и блока регистрации формируются в блоке 2 выработки управляющих сигналов опорным напряжением, снимаемым с выхода блока 1 по заложенной программе, причем блок 2 для выработки управляющих сигналов выполняет роль программного устройства.Перед измерением проводят калибровку устройства переключателя б, При этом сигнал с выхода блока 1 подается одновременно на оба выхода блока 7, Если в блоке 5 фиксируется наличие разностного сигнала, то подстройкой детекторов, расположенных в блоке 7 добиваются нулевого сигнала на выходе этого блока, после чего можно поверять четырехполюсник. Предмет изобретения Устройство для определения амплитудных характеристик четырехполюсников, содержащее блок выработки модулированного сигнала, подключенный одним из выходов на вход блока выработки управляющих сигналов, один из выходов которого включен на один из выходов блока регистрации, и блок сравнения исходного сигнала с сигналом, снимаемым с исследуемого четырехполюсника, отличающееся тем, что, с целью повышения точности и автоматизации измерений, оно снабжено блоком компенсации, два выхода которого подключены соответственно на блок регистрации и на вход исследуемого четырехполюсника, и подключенным на вход блока компенсации, блоком автоматического управления, на два входа которого подключены блок выработки управляющих сигналов и блок сравнения, на вход которого подключен блок выработки модулированного сигнала.Редактор Т. Рыбалова Корректор О. Волкова Типография, пр, Сапунова, 2 Заказ 3214/2 Изд,1341 Тираж 406 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5
