G01B 7/06 — для измерения толщины

Номер патента: 977936

Опубликовано: 30.11.1982

Авторы: Мелешко, Рудницкий

МПК: G01B 7/06

Метки: толщины, электропроводящих

...корпусе 8 с воэможностью поворотавокруг оси, проходящей через центртяжести, т.е. в состоянии безразлич Эного равновесия. Дополнительный магнит 4 и измерительная катушкарасположены вблизи магнита 1 и жесткозакреплены на корпусе 8. Заводной рычаг 7 закреплен на оси таким образом, о что один его конец выступает за пре. делы корпуса 8, а другой конец при повороте рычага может касаться выступа2 измерительного магнита 1. Выступ 3 предназначен для балансировки магнита 1. Измеритель 6 логарифмического декремента затухания расположенвне корпуса 8 и входом соединен с выходом измерительной катушки 5. ЗО Способ осуществляется следующим образом,Устанавливают корпус 8 на измеряемую деталь, поворацивают конец рычага 7, выступающий за пределы...

Номер патента: 983444

Опубликовано: 23.12.1982

Авторы: Светличный, Цопкало

МПК: G01B 7/06

Метки: диффузионных, слоев, толщины, эпитаксиальных

...или эпитаксии, что позволяет своевременно обнаружить бракованные полуфабрикаты и устранить отклонение в техническомсрежиме. Простота способа и применение недорогостоящего оборудования для его реализации позволяет использовать его на предприятиях страны, выпускающих микроэлектронные приборы. Формула изобретения Способ измерения толщины диффузионных и эпитаксиальных слоев полупроводниковой пластины, заключающийся в том, что пластину помешают на металлическом основании и производят давление металлическим зондом на пластину со стороны диффузионного или эпитаксиального слоя в пределах упругих деформаций, о т л и ч а ю ш и й с я тем, что, с целью повышения локальности, точности измерения и упрошенияспособа, на измеряемую пластину...

Номер патента: 987376

Опубликовано: 07.01.1983

Авторы: Гладштейн, Ковальков, Круглов

МПК: G01B 7/06

Метки: ванне, гальванической, покрытия, толщины

...в ваннах с движущимся катодом в процессе злектроосаждения серебра в цианистых электролитах..Эта цель достигается тем, что согласно способу контроля толщины покры О,тня иэделий в гальванической ванне,заключающемуся в том, что фиксируюттекущее изменение веса электрода ванны, Фиксируют изменение веса анода.На чертеже приведена схема устрой-ства, реализующего предлагаеьый способ.Устройство содержит гальваническуюванну 1 серебрения с цианистым электролитом, подвижный катод 2, анод 3, 2 О датчик 4 веса анода и преобразова-,тель 5 веса анода.Способ осуществляется следующимобразом.Под .действием тока, протекающегочерез гальваническую ванну 1, проис"ходыт перенос ионов серебра с анода 3на катод 2 и восстановление их доатомов на катоде. В...

Номер патента: 989317

Опубликовано: 15.01.1983

Автор: Улозас

МПК: G01B 7/06

Метки: масляной, непрерывного, пленки, подшипнике, скольжения, толщины

...скольжения.На чертеже представлено описываемое устройство.Устройство содержит вал 1, в кото"ром расположен электрод 2 измерительного конденсатора, второй электрод 3 которого образован вкладышем контролируемого подшипника, измерительную схему 4, ко входу которой подключены электроды 2 и 3, сФерическое ккнеитическое звено 5 и агрегат 6 силового нагружения, связанный с вкладоаем подшипника через сФерическое кинематическое звено 5.Устройство работает следующим образом.При вращении вала 1 изменяется толщина масляной пленки в смазочном клине и тем самьи емкость койденса-, тора, образуемого электродами 2 и 3. Характер распределения масляной плен кк по окружности вала определяется измерением емкости конденсатора прк различных положениях вала,...

Номер патента: 989318

Опубликовано: 15.01.1983

Авторы: Грохольский, Козлов, Тарасенко

МПК: G01B 7/06, G01B 7/14

Метки: датчик, дифференциальный, емкостный, перемещения

...между парами электродов присимметричном сближении или удаленииэтих пар к оси симметрии конденсатора или от нее. Такие перемещенияобычно и возникают под воздействиемтемпературы, при оседании пыли, влаги и т,д. Сближение потенциальныхэлектродов конденсатора с перекрестными связями вызывает увеличение егоемкости, а сближение его защитных(заземленных) электродов вызываетуменьшение его емкости.Датчик работает следующим образом,При уменьшении (увеличении) зазорамежду неподвижной и подвижной частями 1 и 2 корпуса уменьшается (увеличивается) расстояние между электродами 3 и 4 первого конденсатора, вследствие чего его емкость увеличивается.При этом емкость между электродами 11 и 12 второго конденсатора уменьшается (увеличивается)...

Номер патента: 991142

Опубликовано: 23.01.1983

Авторы: Варенков, Голощапов, Костиков, Мозжухин

МПК: G01B 7/06

Метки: параметров, проводника

...Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д, 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3 9 ла отсутствия полиморфных превращений ело. ев, измеряют общее злектросопротивление проводника, Постепенно, снижая температуру многослойного проводника, производят изме. рение общего электросопротивления проводника столько раз, сколько слоев имеет проводник, Последнее измерение проводят при температуре на 30 - 50 К выше нижней граничной температуры интервала отсутствия полиморфных превращений слоев. Решая систему уравнений зависимостей общего электросопротивления многослойного проводника от геометри. ческих параметров слоев проводника, температур, при которых...

Номер патента: 991143

Опубликовано: 23.01.1983

Авторы: Бреславский, Быков, Вовк, Дрознин, Мичурина

МПК: G01B 7/06

Метки: движущегося, контактного, толщины

...изобретения позволит расширить область применения и исключить ошибки, связанные с установкой прибора по отношению к контролируемой полосе, исключить повреждение контролируемой полосы и тем самым увеличить выход годной продукции, т.е, повысить точность измерения,Формула изобретения Устройство для контактного измерения толщины движущегося материала, содержащеескобу с опорной поверхностью, измерительныйнаконечник с датчиком, установленные свозможностью перемещения перпендикулярноопорной поверхности, и систему отсчета перемещения измерительного наконечника, о тличающееся тем,что,сцельюрасширения технологических возможностейи повышения точности измерений, оно снабжено магнитом, установленным под опорнойповерхностью, двумя...

Номер патента: 993007

Опубликовано: 30.01.1983

Автор: Лаанеотс

МПК: G01B 7/06

Метки: мера, пленок, толщины

...2 для настройки на ноль толщиномеров (не показаны) и . пленку 3, нанесенную на подложку993007 Формула изобретения д фие. Е НИИПИ Заказ 439/5 ираж 600 Подписно Фие Г На верхней поверхности подложки 1 выполнен паз, дно 4 которого удалено от верхней поверхности подложки 1 на величину И , равную требуемой .толщине пленки Епокрытия) 3Пленка 3 заполняет паз так, что 5 ее верхняя поверхность совпадает с верхней поверхностью подложки 1.Мера толщины пленок снабжена основанием 5 с пазом 6, в который запрессована подложка 1, выполненная из 10 элементов Е не обозначены) разных материалов.Прочие размеры меры определяются исходя из размеров измерительных головок толщиномеров, а также от раэ новидностей применяемых материалов для изготовления...

Номер патента: 998849

Опубликовано: 23.02.1983

Авторы: Буров, Вопилин, Дмитриев, Шатерников

МПК: G01B 7/06

Метки: толщиномер

...также содержит источник 21 опорного напряжения, последний соединен с вторым входом сумматора 18, третий входкоторого соединен с выходом первогофункционального преобразователя 10,Кроме того, толщиномер содержитФазовращатели 22 и 23, через которыегенератор 1 соединен с управляющимивходами фазочувствительных детекторов б и 7.оРабота толщиномера осуществляется следующим образом.При измерении толщины или удельной электрической проводимости изделия не показано) преобразователь2 устанавливают в заданном положенииотносительно контролируемого иэделия, включают генератор 1 подаютпитание на возбуждающую катушку 3,Сигналы, снимаемые с измерительныхкатушек 4 и 5, проходят соответственно через канал из последователь-но соединенных усилителя 8...

Номер патента: 1000740

Опубликовано: 28.02.1983

Авторы: Каупелис, Наумавичюс

МПК: G01B 7/00, G01B 7/008, G01B 7/06 ...

Метки: датчик, двухкоординатный, емкостный, линейных, перемещений

...которого параллельны направлениям контролируемых перемещений 30 объекта.Формула изобретения Кроме того, секции первого элек-"трода выполнены в виде равнобедренных треугольников.На чертеже представлена функциональная схема датчика.Двухкоординатный емкостный датчик линейных перемещений содержитдва плоских электрода 1 и 2. Электрод 1 выполнен в виде четырех сек-,ций 3-6, которые попарно присоединены к двум схемам 7 и 8 преобразования емкости. Секции 3-6 электро .да 1 имеют форму равнобедренных треугольников, обращенных вершинами кначалу координат - центру электрода 1. Электрод 2 выполнен в видепараллелограмма, стороны которогопараллельны направлениям Х и У контролируемых перемещений объекта. Приконтроле перемещений по...

Номер патента: 1000741

Опубликовано: 28.02.1983

Автор: Фридман

МПК: G01B 7/06

Метки: взаимоориентации, толщиномеру

...ферромагнитные стержни б и 12 внутри каналов кареток. С верхней стороны кареток 9 и 20 на ограничительные пояски 22 и 23 Ферромагнитных стержней 6 и 12 опираются крышки 26 и 27 кареток.Тумблер 28,блока 18 питания служит для подачи ферромагнитного постоянного тока на обмотку электромагнита блока 4.Устройство работает следующим образом.При толщинометрии стенок полых изделий один из подвижных блоков (блок 3 ) вводят в полость контролируемого изделия 2, а блок 4 устанавливают на поверхности изделия 2 и тумблером 19 подают питание через кабель 17 на обмотку электромагнита двухсекционной катушки 11.Под действием поля электромагнита, создаваемого током подмагничивания катушки 11, происходит автоматическое отыскивание каретки 9...

Номер патента: 1002817

Опубликовано: 07.03.1983

Авторы: Брандорф, Котляров, Ольшевская

МПК: G01B 7/06

Метки: динамический, линеаризации, преобразователей, характеристик

...9 подключены через рези 35стор 10 и ключ 11 источник отрицательногоопорного напряжения -Оо, через резистор 12и ключ 13 - источник положительного опорного напряжения ФО а также первый выходнуль-органа 14, второй выход которого соеди,40нен с входом блока 4 управления, а вход - свыходом интегратора 9. Все управляющиевходы ключей 7, 8, 11 и 13 соединены с выходами блока 14 управления, к управляющимвходам которого подключены источники сигналов "Пуск" и "Сброс" для запуска устройстваи приведения его в исходное состояние.Динамический способ линеаризации характеристик преобразователей осуществляется сле.дующим образом,В исходном состоянии ключ 7 замкнут;ключи 8, 11 и 13 разомкнуты. Напряжение наконденсаторе б равно Оо + ЬО, нуль. орган...

Номер патента: 1002818

Опубликовано: 07.03.1983

Авторы: Сапожникова, Тайманов, Фролов-Багреев

МПК: G01B 7/06, G01B 7/14

Метки: датчик, емкостный, поверхности, проводящей, расстояния

...2, охватывающей вал и отделенной отего поверхности 1 зазором д, Он содержит40основной измерительный электрод 3, выпол.пенный симметричным и размещенный на оси4 датчика на расстоянии ЬО, от поверхностивтулки 2, и охватывающий его второй измерительный электрод 5, размещенный на, расстоянии Ьд, от поверхности втулки 2, т.е.смещенный относительно первого электродана фиксированное заданное расстояние(М, - Ьд,). Оба электрода имеют практи.чески одинаковую толщину и нанесены на общую поверхность электроизолирующего (диэлектрического) основания 6, поверхность7 которого имеет радиус кривизны, отлича.ющийся от радиуса кривизны контролируемойпроводящей поверхности 1 вала на заданноезначение, а также и от радиуса кривизны по 55верхности 8 втулки 2....

Номер патента: 1004748

Опубликовано: 15.03.1983

Автор: Лаанеотс

МПК: G01B 7/06

Метки: мера, пленок, толщины

...основной паз, дно 4 которого удалено отверхней поВеркности подложки 1 навеличину Ь, равную требуемой толщинепленки 3. Пленка 3 ;,аполняет основной паз так, что ее верхняя поверх- ЗО ность совпадает с верхней поверхно1004748 Формула, изобретения Составитель А, Черны)Техред Е,Харитончик Корректор Н, Корол едактор Н. Горвааказ 1850/49 Тираж 600 Подпис ноеПИ Государственного комитета СССРо делам изобретений,и открытийМосква, Ж, Раушская наб., д. 4/5 ВН 1303 Филиал ППП Патент, г. Ужгород, ул. Проектная 4 стью подложки 1, Кроме того, наповерхности подложки 1 выполнен второй паз, пересекакщийся с основным,прй этом дно 5 второго пазаудаленоот верхней поверхности подложки 1 навеличину Ь + Ь , равную требуемойсуммарной толщийе пленки 3 и...

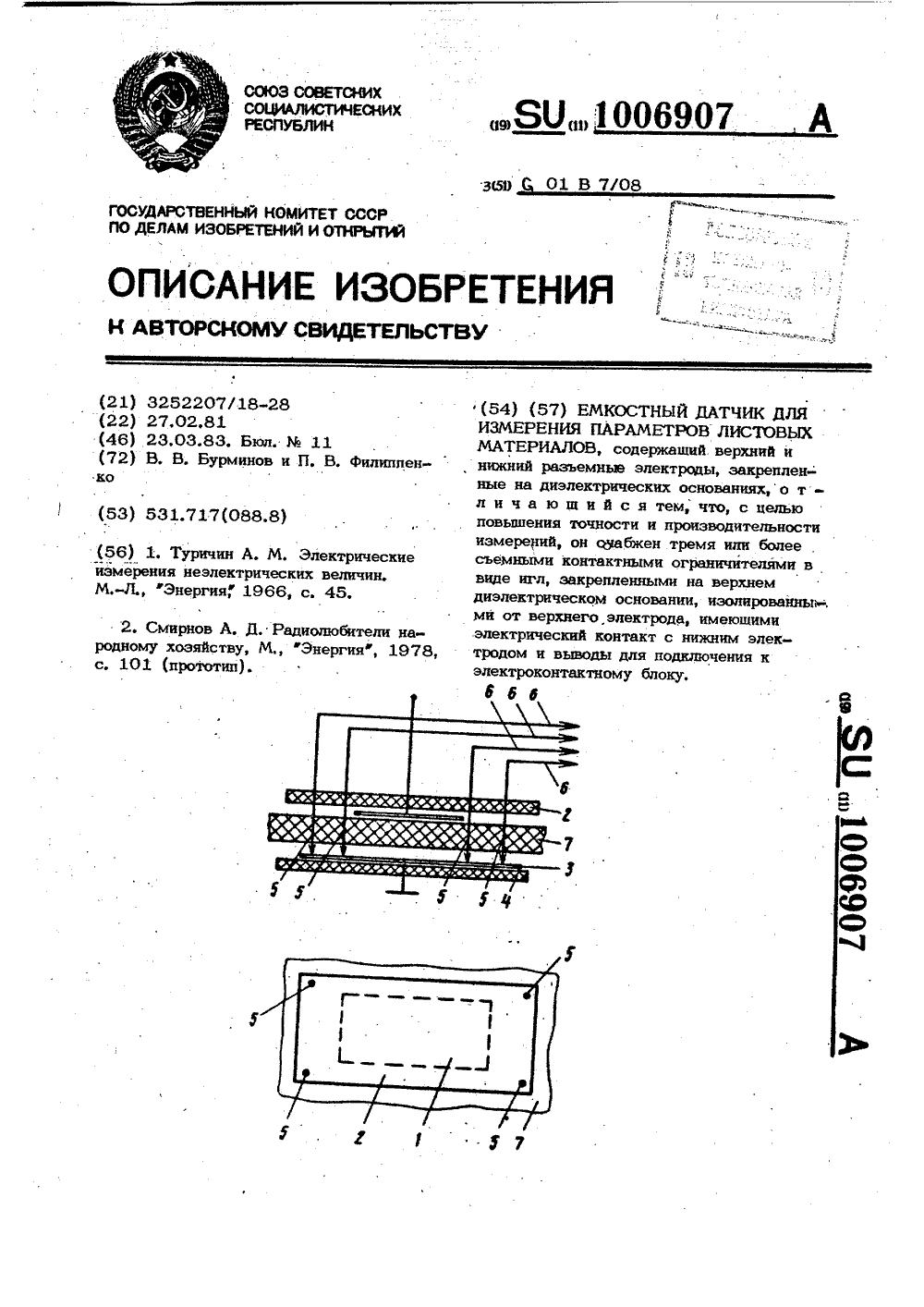

Номер патента: 1006907

Опубликовано: 23.03.1983

Авторы: Бурминов, Филиппенко

МПК: G01B 7/06

Метки: датчик, емкостный, листовых, параметров

...датчика являются низкие точность и производительность измерений, обусловленные недоста точной точностью фиксации электродов относительно друг друга и сложностью 2 Э переналадки датчика при переходе на измерение другого материала.Белью изобретения является повьпценйе точности и производительности измерений. ЭОПоставленная цель достигается тем, что ечкостный датчик для измерения параметров листовых материалов снабжен тремя или более съемными контактными ограничителями в виде игл, закрепленнымиЭ на верхнем диэлектрическом основании, изолированными от верхнего электрода,2имеющими электрический контакт с нижним электродом и выводы для подключения к электроконтактному блоку.На чертеже представлена предлагаемая схема датчика.Датчик состоит...

Номер патента: 1010450

Опубликовано: 07.04.1983

Авторы: Горбов, Зотин, Мясников, Федотов

МПК: G01B 7/06, G01B 7/12

Метки: высокочастотный, диаметра, измеритель, микропроволоки

...также каких-либо других электропроводных нитевидных материалов непосредственно в технологическом процессе.Известно устройство для измерениядиаметра нитевидных электропроводных 10материалов, содержащее .измерительный автогенератор, колебательный контур которого образован катушкой индуктивности и измерительным конденсатором 1 1 ,15Недостатком этого устройства яЪляется пониженная точность, обусловленная значительными паразитными емкостями соединительных проводов и междуэлементами колебательного контура и 20корпусом ( экраном ) устройства, которые на эквивалентной схеме замещения устройства оказываются подключеннымипараллельно измерительному конденса" тору, 5Наиболее близким техническим решением к изобретению является высокочастотный...

Номер патента: 1010537

Опубликовано: 07.04.1983

Авторы: Валиев, Хайруллин

МПК: G01B 7/06, G01N 27/90

Метки: накладной, электромагнитный

...а измери тельные обмотки - на среднем участке П-образных магнитопроводов.Ширина полюсов меньшего магнитопровода равна минимальной глубине упрочненного слоя, ширина полюсов большего магнитопровода равна максимальной глубине упрочненного слоя, возбуждающие обмотки обоих магнитопроводов соединены последовательно- согласно, измерительные - последовательно-встречно, а число витков обмоток выбрано с учетом сечений магнитопроводов, средней длины магнитных силовых линий и магнитных проницаемостей магнитопроводов и стали иэделия (4 .Недостаток известного преобразователя - низкая чувствительность к глубине поверхностного упрочнения, величина которой меньше ширины большего магнитопровода, а также невозможность послойного контроля качества...

Номер патента: 1012012

Опубликовано: 15.04.1983

Авторы: Зацепин, Калошин, Малько, Рудаков, Силюк

МПК: G01B 7/06

Метки: толщиномер

...фазовый детектор и индикатор 1.Недостатком известного устройстваявляется низкая точность и неравномерность чувствительности по диапазонам,Наиболее близким к изобретению потехнической сущности является толщиномер, содержащийсоединенные последовательно генератор, преобразовательи детектор, и индикатор Г 21. Недостатком данного толщиномера 20 является низкая точность контроля, небольшой динамический диапазон измеряемых величин и значительная нелинейность характеристик на краях диапазона. 25Цель изобретения - повышение точности измерений.Поставленная цель достигается тем что толщиномер снабжен соединенными последовательно блоком вычитания, вход которого подключен к детектору, блоком коррекции и сумматором, выход которого подключен к...

Номер патента: 1013741

Опубликовано: 23.04.1983

Авторы: Бурмистенков, Свиридов, Скрипник

МПК: G01B 7/06

Метки: осадка, толщины

...- повышениеточности и быстродействия измерения,Поставленная цель достигаетсятем, что устройсво для измерениятолщины осадка, содержащее основ"ной, компенсационный и два одинаковых дополнительных датчика, раз мещенных в разных местах сосуда,два переключателя, входы которыхподключены к датчикам, измерительную балансную схему, входы которыхподключены к выходам, переключателей,и регистратор, снабжено третьим переключателем, вход которого подклю,чен к выходу измерительной балансной схемы, генератором частоты коммутации, выход которого подключен 60к управляющим входам переключателей,первым и вторым блоками памяти, входы которых подключены кпервому и второму выходам третьего переключателя, и блоком деления, 65 входы которого подключены к...

Номер патента: 1013742

Опубликовано: 23.04.1983

Авторы: Коноваленко, Немиро

МПК: G01B 7/06

Метки: двухчастотный, толщиномер

...измерений,Укаэанная цель достигаетсяза счет того, что двухчастотныйтолщиномер, содержащий последовательно соединенные генератор управляющего напряжения, генератор качающейся частоты, вихретоковый преобразователь, амплитудный детектор,компаратор,и индикатор, второй вих. Ретоковый преобразователь и под"ключенный к нему второй амплитудный детектор, снабжен последовательно соединенными опорным генера"тором,. третьим вихретоковым преобразователем, третьим амплитуднымдетектором и схемой сравнения, второй вход которой соединен с выходом второго амплитудного детектора,выход - с вторым входом компаратора,а вход второго вихретокового преобразователя подключен к опорному генератору,На фиг.1 изображена структурнаясхема двухчастотного...

Номер патента: 1015243

Опубликовано: 30.04.1983

Авторы: Вольфганг, Гюнтер, Эберхард

МПК: G01B 7/06, G01B 7/14

Метки: емкостный, измерительный, щуп

...деталями шупа,Конструктивная конфигурация измерительного шупа должна быть специфичной для разных способов измерения.Если преимущественно должно замеряться расстояние, то благоприятным оказывается круглое сечение экрана. Для55определения расположения ограничительных кромок электропроводящего мате риала выгодным оказывается прямоуголь",.ное сечение экрана.3 101524 3 4рого отверстия 12 в экране 3 соединен с выходом А щупа.Принцип работы емкосэного измерительного щупа поясняется на основаниисхемы замещения (фиг.3)., Существуют следующие емкости: емкость Ск между электродом 4 и штырем 6 связи, емкость Ск между штырем 6 и электродом 5 и йзмерительнаяемкость Сх между штырем 6 и находящимся под; йотенциалом Экрана проводя"щим материалом 2....

Номер патента: 1016666

Опубликовано: 07.05.1983

Автор: Лаанеотс

МПК: G01B 7/06

Метки: поверки, толщиномеров, условными, шкалами

...количество образцов (от 8 до 20) с разными действитепьными значениями их толщин. Кроме того, обработка результатов поверки требует громоздких вы. числений.Цель изобретения - упрощение процесса поверки.Поставленная. цель достигается тем, что согласно способу поверки толщино, меров с условными шкалами используют два образца со значениями толщин, равными пределу и половине предела измерения поверяемого толщиномера,снимают показания последнего при ну левом значении толщины определяют экспериментальную зависимость по ФормулеЧ,ЧиЧсредние арифметические пока"зания толщяномера при размещении его на поверхность образца нулевой толщины, на поверхность образца с толщиной,равной половине предела измерения, и на поверхность образца с толщиной,...

Номер патента: 1016667

Опубликовано: 07.05.1983

Авторы: Кравец, Красавин, Сычев

МПК: G01B 7/06

Метки: внутренней, дуговой, печи, стенки, температуры, толщины, футеровки

...плоскостн с ними, внутренние, концы электродов размещены на одинаковом расстоянии один от друго- го, и измерителем отношения электросопротивлений материала футеровки между парами электродов, подключенным между внешними концами этих электродов.На чертеже представлена блок-схема устройства.Устройство содержит два параллельных между, собой электрода (угольных, графитовых силитовых и т. и) 1 и 2 и электрод Э, установленный под углом к первым двум электродам. Все электроды эапрессованы в футеровку 4 и лежат в одной плоскости, Внутренние концы элек: тродов отстоят друг от друга на одинаковом расстоянии 10, а внешние соединены с источником 5 постоянного тока через амперметр 6, Амперметр 6 служит для определения температуры внутренней стенки...

Номер патента: 1017907

Опубликовано: 15.05.1983

Авторы: Коломиец, Свиридов

МПК: G01B 7/06

Метки: диэлектрических, измеритель, толщины

...сопротивление. подается на дополнительные высокопотенциальные электроды 7:и 8 которые расположены соответственно между основными высокопотенциальными 5 6 и низко- потенциальными 3;4 электродами.При подключенйи измерительного преобразователя 1 к блоку 12.основной 5 высокопотенциальный электрод б образ-цового преобразователя 2 подключается к ннзкопотенциальному электроду 4 и наоборот, при подключении образцового преобразователя 2 к блоку 12 основ- О ной высокопотенциальный. электрод 5 измерительного преобразователя 1 подключается к низкойотенциальному электроду 3Такое переключение электродов позволяет перераспределить электри ческие поля преобразователей 1 и 2 в диэлектрической подложке 9. так, что рри поочередйом подключении этих...

Номер патента: 1019228

Опубликовано: 23.05.1983

Авторы: Давыдов, Капитонов, Мельников, Федосеева

МПК: G01B 7/06

Метки: металлических, покрытий, толщины

...невысокая точность измерения.Наиболее близким по техническойсущности к изобретению является уст"ройство для измерения толщиныметалли" 15 памяти, выход которого подключен к управляющему входу порогового элемента, и последовательно соединенны-.ми блоком диФФеренцирования, входкоторого подклочен к зонду, вторыммасштабным преобразователем, ключом,управляющий вход которого подключенк выходу реле времени, и сумматором,второй вход которого подключен к зонду непосредственно, а третий - черезпервый масштабный преобразователь,выход сумматора подклоцен к информационному входу блока памяти.На чертеже приведена блок-схемаустройства,Устройство содержит злектролитический зонд 1, стабилизированный ис"точник 2 тока, блок 3 памяти,...

Номер патента: 1019229

Опубликовано: 23.05.1983

Авторы: Алексеенко, Барабаш, Беседин, Мужилко, Покусаев, Риферт

МПК: G01B 7/06

Метки: датчик, жидкостной, локальной, пленки, толщины

...из соотношения5 Ы. .раО,3 Ьгде Ъ " длина волн на поверхности жидкостной пленки;Кр- максимальная толщина жидкостной пленки на гребне волны.Кроме того, расстояние между контактными щупами по катетам треугольника равно Хдиаметрам д отверстийв диске.На фиг, 1 показано расположениеконтактнцх щупов на поверхности вращающегося диска на фиг. 2 - датчикв разрезе; на фиг, 3 - осциллограммаизменений локальной толщины жидкост- ной пленки; на фиг. 4 - схема обработки сигнала датчика.Датчик локальной толщины жидкостной пленки содержит контактные щупы 1-3, заделанные в тело металлического основания - диска 4 и.электроизолировамные от него слоем ди"электрика 5. На поверхности дискаконтактные щупы 1-3 расположены по.вершинам прямоугольного треугольника,...

Номер патента: 1020755

Опубликовано: 30.05.1983

Авторы: Зацепин, Малько, Силюк

МПК: G01B 7/06

Метки: толщиномер, цифровой, электромагнитный

...и ключ установки нуля сое-, усиления, управляющими входами подклюдинен с выходом сумматора, второй вход 15 ченный к выходам логического блока 11,ключа установки нуля заземлен, выход . входом - к второму блоку 15 вычитания,блока выделения нижнего уровня рабоче- второй каскад 22 управления через ключго диапазона через второй каскад управ23 установки нуля, связанный с выходомления подкпюченк управляющему входу сумматора 19, Регистратор 20 предстввключа защиты от помех, выход первого 20 лявт собой цифровой. вольтметр, основныблока вычитания через блок запоминания ми узлами которого являются интеграторнапряжения рабочего диапазона связан, пороговый блок. 25, отсчетный блок: первым входом сумматора, выход усиди.теля с управляемым...

Номер патента: 1021932

Опубликовано: 07.06.1983

Авторы: Гусельников, Кривогин, Пелехов, Темник

МПК: G01B 7/06

Метки: покрытий, толщины

...характеристики датчика.. Наиболее близким по технической сущности к изобретению является устройство дпя изме.рения толщины покрытий, содержащее измерв тельнык и опорный автогенераторы, датчик 15 толщины покрытия, включенный в контур измерительногоо автогенератора, . масштабный. усили-тель и регистратор 121, . Недостатком известного устройства явля-ется невысокая точность измерения, обусловленная существенной нелинейностью выходнойхарактеристики,Цель изобретения - повышение точности измерения.25Поставленная цель достигается тем, чтоустройство для измерения толщины покрьпийсодержащее измерительный и опорный автогенераторы, датчик толщины покрытия, включенныйв контур измерительного автогенератора, маешь 30табный усилитель и...

Номер патента: 1023193

Опубликовано: 15.06.1983

Авторы: Амельянец, Писаревский, Пчельников, Яворский

МПК: G01B 7/06

Метки: датчик, емкостный, перемещений

...между пластинами. Емкостный датчик перемещений содержит электропроводящие пластинц 1 и 2 и помещенную между ними диэлектрическую пластину 3, Злектропроводящие пластины 1 и 2 жест" ко соединены с контролируемыми точками объекта (не показан), а диэлек трицеская пластина 3 жестко сВязана с электропроводящей пластиной 1 посредством размещенной между ними прокладками 1 из диэлектрика. На обеих сторонах электропроводящей пластины 3 нанесены электропроводящие проводники 5 и 6 с периодически повторяющимся профилем, выполненные в виде штырьевых гребенок, установ" ленных на каждой поверхности пластины 3 штырями навстречу, штырь подштырем. Ширина штырей равна или больше толщины диэлектрической пластины 3, На обращенную к электроду 2...

Номер патента: 1024694

Опубликовано: 23.06.1983

Авторы: Бугров, Каменев, Карачев, Сагидуллин, Ширшов, Шишов

МПК: G01B 7/06

Метки: датчик, качества, шнуров

...1 Одефектов в изделиях, имеющих вид распределенных неоднородностей,Наиболее близким по техническойсущности к изобретению является датчик для контроля качества шнуров, 15содержащий общий, охранный и два измерительных электрода, плоскости которых расположены в процессе контроля параллельно центральной оси контролируемого шнура ( 21 .Недостатком известного датчика является невозможность его работы с изделиями, не имеющими металлическойсердцевины, а также невозможность определения дефектов типа отсутствия 25наполнителя внутри пластмассовой оболочки,Цель изобретения - расширение функциональных возможностей датчика.Поставленная цель достигается тем, ЗОчто в датчике для контроля шнуровсо"держащем общий, охранный и два измерительных электрода,...
