Емкостный датчик для измерения параметров листовых материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1006907
Авторы: Бурминов, Филиппенко
Текст

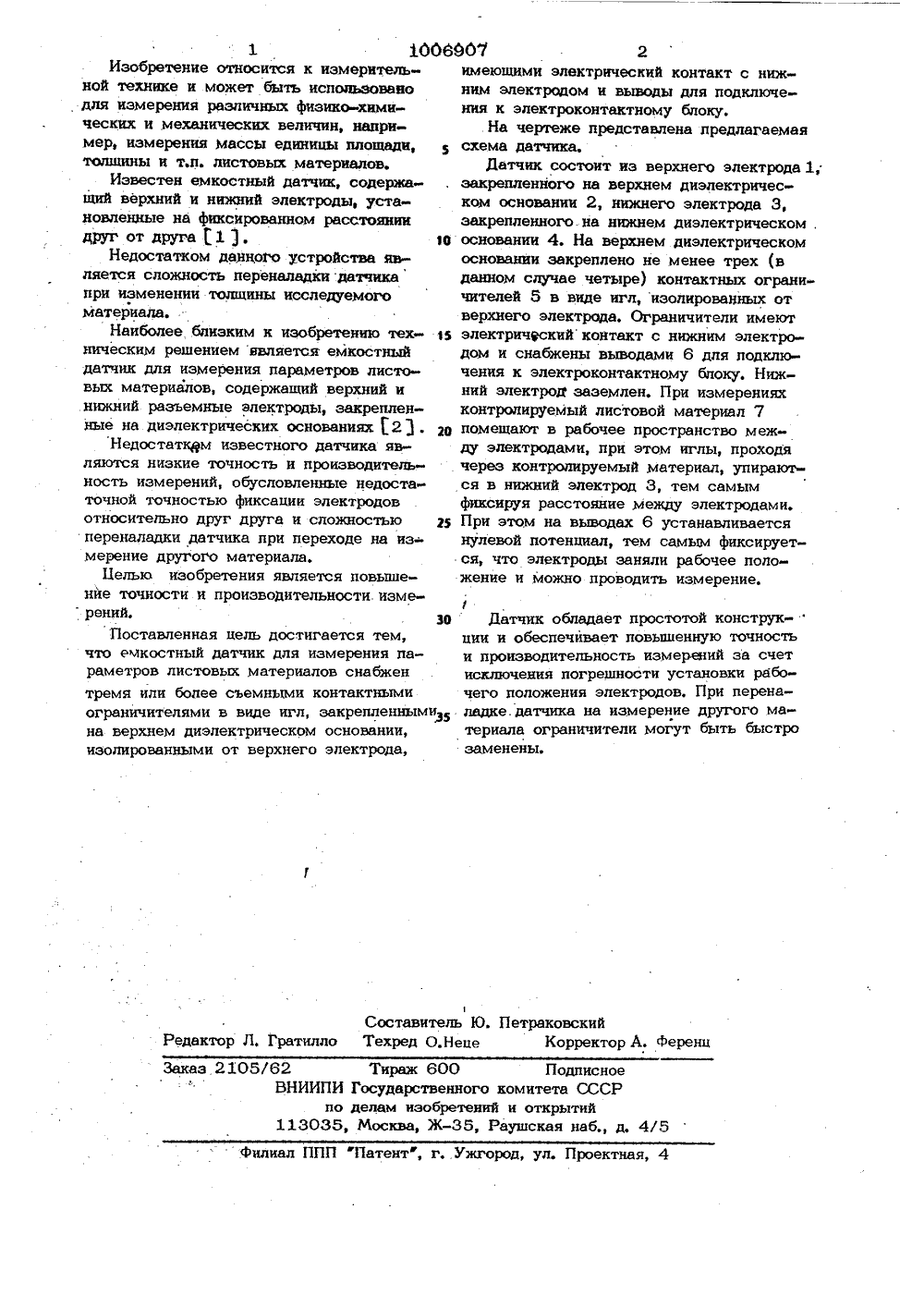

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК за) 01 В 7/08 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(53) 531.717(088.8) е ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПЪЮ(54) (57) ЕМКОСТНЫЙ ДАТЧИК ДЛЯИЗМЕРЕНИЯ ПАРАМЕТРОВ ЛИСТОВЫХМАТЕРИАЛОВ, содержащий верхний инижний разъемные электроды, закреплен-ные на диэлектрических основаниях,о тл и ч а ю щ и й с я тем, что, с цельюповышения точности и производительностиизмерений, он очабжен тремя или более,съемными контактными ограничителями ввиде игл, закрепленными на верхнемдиэлектрическом основании, изолированны,ми от верхнего электрода, имеющимиэлектрический контакт с нижним электродом и выводы для подключения кэлектроконтактному блоку,Изобретение относится к измерительной технике и может быть использовано для измерения различных физико-химических и механических величин, например, измерения массы единицы площади, толщины и т,п. дистовых материалов.Известен емкостный датчик, содержащий верхний и нижний электроды, установленные на фиксированном расстоянии друг от друга 110Недостатком данного устройства является сложность переналадки датчика при изменении тошцины исследуемого материалаНаиболее близким к изобретению тех э ническим решением валяется емкостный датчик для измерения параметров листовых материалов, содержащий верхний и нижний разъемные электроды, закрепленные на диэлектрических основаниях 2. рНедостатщум известного датчика являются низкие точность и производительность измерений, обусловленные недоста точной точностью фиксации электродов относительно друг друга и сложностью 2 Э переналадки датчика при переходе на измерение другого материала.Белью изобретения является повьпценйе точности и производительности измерений. ЭОПоставленная цель достигается тем, что ечкостный датчик для измерения параметров листовых материалов снабжен тремя или более съемными контактными ограничителями в виде игл, закрепленнымиЭ на верхнем диэлектрическом основании, изолированными от верхнего электрода,2имеющими электрический контакт с нижним электродом и выводы для подключения к электроконтактному блоку.На чертеже представлена предлагаемая схема датчика.Датчик состоит иэ верхнего электрода 1, закрепленного на верхнем диэлектрическом основании 2, нижнего электрода 3, закрепленного.на нижнем диэлектрическом, основании 4. На верхнем диэлектрическом основании закреплено не менее трех (в данном случае четыре) контактных ограничителей 5 в виде игл, изолированных от верхнего электрода, Ограничители имеют электрическийконтакт с нижним электродом и снабжены выводами 6 для подключения к электроконтактному блоку. Нижний электрод заземлен. При измерениях контролируемый листовой материал 7 помещают в рабочее пространство между электродами, при этом иглы, проходя через контролируемый материал, упираются в нижний электрод 3, тем самым фиксируя расстояние между электродами. При этом на выводах 6 устанавливается нулевой потенциал, тем самым фиксируется, что электроды заняли рабочее поло жение и можно проводить измерение. Датчик обпадает простотой конструк-ции и обеспечивает повышенную точность и производительность измерений за счет исключения погрешности установки рабочего положения электродов. При перенададке. датчика на измерение другого материала ограничители могут быть быстро заменены.Составитель Ю. ПетраковскийРедактор Л. Гратилло Техред О.Неце Корректор А. ФеренцЗаказ 2105/62 Тираж 600 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП Патент, гУжгород, ул. Проектная, 4
СмотретьЗаявка
3252207, 27.02.1981
ПРЕДПРИЯТИЕ ПЯ Г-4725
БУРМИНОВ ВЛАДИМИР ВАЛЕРЬЯНОВИЧ, ФИЛИППЕНКО ПАВЕЛ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: G01B 7/06
Метки: датчик, емкостный, листовых, параметров
Опубликовано: 23.03.1983
Код ссылки
<a href="https://patents.su/2-1006907-emkostnyjj-datchik-dlya-izmereniya-parametrov-listovykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Емкостный датчик для измерения параметров листовых материалов</a>
