Номер патента: 557460

Опубликовано: 05.05.1977

Авторы: Гельман, Голубцов, Лохов, Фишлер, Флейшман

МПК: H02M 7/12

Метки: выпрямитель, многофазный, управляемый

...получающееся при полностью включенных вентилях 1 - 12 (напряжение неуправляемой мостовой схемы).Работа схемы, когда управляемыми (тиристоры) выполнены только вентили 1 - 6, а остальные - диоды, при симметричном управлении вентилями 1 - 6, поясняется диаграммами (фиг. 2). Напряжение нагрузки 16 лежит где-то в пределах 50 - 100% номинального. Вентили 7 - 12, обмотки 13, 14 и уравнительный реактор 20 образуют схему выпрямления "две обратные звезды с уравнительным реактором". Уравнительный реактор 20 обеспечивает одновременную работу двух нулевых схем выпрямления (на фиг, 2 в показано напряжение на выходе этой схемы выпрямления) и одновременное и одинаковое потребление токов из нулей обмоток 13, 14 (фиг, 2 к). Если в течение какого-то...

Номер патента: 520686

Опубликовано: 05.07.1976

Авторы: Дроздов, Рывкин, Уткин, Фишлер

МПК: H02P 13/06

Метки: контактор, нагрузкой, переключающего, трансформатора, устройства

...вспомогательных контактов, и повышенный износ единственного ком-. 1 з мутирующего контакта, выполняющего все комму ташш с дугойНаиболее близким по технической сущности к данному изобретению является контактор устройств РПН с тремя коммутирующими и одним подгото- р вительным контактом в каждой фазе 3 1. В нем нет сложения токов, если сохраняется неизменным направление энергии, передаваемой трансформатором Недостатком этоге контактора является наличие при трехфазном исполнении девяти коммутирующих щ контактов. Это создает трудности при конструировании и приводит к удорожанию и увела .ению габаритов, что сужает область применения транфор.моторов небольшой мощности,Целью изобретения является создание контак.тора РПН, работающего без...

Номер патента: 495717

Опубликовано: 15.12.1975

Авторы: Винник, Волков, Тетюева, Фишлер, Юрченко

МПК: H01F 27/28

Метки: винтовая, обмотка, трансформатора

...верхнего провода первого хода, остальные провода каждого хода расположены на местах соседних проводов тех же ходов.На чертеже схематично показана описываемая обмотка.Катушка состоитда 1 - 4 приналлеж5 - 8 - второму, про провода 13 - 16 - четвертому холу катушки,причем провода 1, 5, 9 и 13 являются верхними, провода 4, 8, 12 и 16 - нижними, а осталь"ные провода - срелними проводами холов.5 Цифрами 1 - ХИ обозначены позиции, соответствующие перекладкам в катушке.Например, на позиции 1 перекладку осуществляют следующим образом.Нижний провод 4 первого хода переклады 10 вают на место нижнего провода 8 второго хола, верхний провод 5 второго хола перекладывают на место верхнего провода 9 третьегохола, нижний провод 12 третьего хола - наместо...

Номер патента: 489158

Опубликовано: 25.10.1975

Авторы: Урманов, Уткин, Фишлер, Шлентов

МПК: H01F 29/02

Метки: нагрузкой, ответвлений, переключения, трансформатора

...из встречно-параллельно соединенных управляемых вентилей 1-9 и включенных в ответвления обмотки 10-18, и доиолнитедьные коммутирующие ячейки 1 9-32, причем все доподнительные коммутирующие ячейки (цепочки из ни) включены последовательно. Между всеми соседними ответвлениями обмотки (см.фиг. 5 1), например, 10 и 11, кроме средних 12, 13 и 13, 14, включены две коммутирующие ячейки 19 и 20, а между средними ответвлениями 12, 13 и 13, 14 включено по одной коммутирующей ячейке 23, р 24, Между дополнительными коммутирующими ячейками 23, 24 подключен средний вывод А. Регулирование напряжения достигается изменение,. числа оитков обмотки %о, т,е. в данном случае соответству юшим включением или отключением коммутирующих ячеек, включенных в...

Номер патента: 370598

Опубликовано: 01.01.1973

Авторы: Володин, Подоскин, Рыбкин, Саковнч, Уткин, Фишлер, Шлентов

МПК: G05F 1/14, H02P 13/06

Метки: нагрузкой, плавно-ступекчатого, трансформаторов

...12, и закрывает последний, Открывается тиристор 11, принимая ток нагрузки на,себя. Таким образом, происходит так называемая принудительная коммутация. При подаче импульсов на управляюциеэлектроды в пределах угла регулирования д - юад к отпираемому тлристору 10 прцкладывается обратное напряжение ступечи, 15 не совпадающее по направлению с током.Поэтому тиристор 1 О не открывается, ток комьмутации це возникает, т. е. естественной коммутации не происходит, Чтобы перевестц ток нагрузии с одного плеча тирцсторного 20 контактора на другое, необходимо принудительно снизить ток, протекающий через тцркстор, до величины тока запиранця тиристора.Для этого подаются импульсы на управляющие электроды, открывающие вспомогатечьные тиристоры 13 и...

Номер патента: 331475

Опубликовано: 01.01.1972

Авторы: Демидова, Карлов, Ланге, Фишлер, Черн

МПК: H02M 7/06, H02P 5/12

Метки: ililljijmrgxhiijgctfafil•44библиотека, всесоюзная

...с включением двух последовательно соединенных обмоток раз 11 ь 1 х делителей в цепь каждого из вентилей направления вперед и с включением в цепь каж дого пз вентилей направления назад по одной обмотке делителя, относящегося к этим вентилям.Цель изобретения - уменьшение габаритов и стоимости устройства.2 С Это достигается тем, что в качестве однойнз обмоток, включенных и цепь двух вентилей ,1 аправлсння вперед, использованы обмотки делителя, относящегося к вентилям направления назад.На чертеже пр дена схема предложенного устройства.Последоьательно с каждым пз вентилей 1направления вперед включены две последовательно соединенные обмотки индуктивных зо двухобмоточных делителей 2, Последователь331475 Составитель Р, ДавыдовТекред Т, Ускова...

Номер патента: 280627

Опубликовано: 01.01.1970

Авторы: Аркус, Костин, Ланге, Моз, Пшеничников, Смирнитский, Страхов, Троицкий, Фишлер, Флейшман

МПК: H02K 19/28

Метки: возбудитель, статический

...гующего генератора, а вторичные обмоткивсех сериесных трансформаторов включаются между собой параллельно и все вместе соединяются последовательно с первичной (см.фиг. 1) или вторичной (см, фиг, 2) обмоткой 10 шунтового трансформатора, В этом случаевторичные обмотки сериесных трансформаторов выполняются на полное напряжение и соответственно на /2, /з " 1/и часть полного тока.15 Последовательносоединенные шунтовой игруппа сернесных трансформаторов через один управляемый выпрямитель 5 питают параллельно включенные обмотки возбуждения б генераторов группы, Вторичные обмотки се риесных трансформаторов 4 (см. фиг. 3 и 4)соединяются между собой последовательно и все вместе пследовательно с первичной (см.фиг, 3) или вторичной (см. фиг....

Номер патента: 205932

Опубликовано: 01.01.1967

Авторы: Бутаев, Глух, Лаптева, Смирнитский, Трофимова, Фишлер, Флейшман, Эттингер

МПК: H02P 9/34

Метки: возбуждения, мощных, синхронныхмашин

...обмотки трансформатора, Благодаря совмещению сдви нутых на 180 вторичных обмоток источникапитания (по отношению к устройствам, содержащим преобразователи, собранные по схеме две обратные звезды с уравнительным реактором), ток в каждой фазе протекает в обоих 20 направлениях, чем обеспечивается высокое использование источника питания. Основное преимущество схем - две обратные звезды с уравнительным реактором, т. е, вдвое меньший ток на вентили в каждой фазе, сохраняет ся в данном устройстве. В связи с этим в предложенном устроистве могут быть успешно использованы не только ионные, но и полупроводниковые вентили, поскольку здесь имеет место и последовательное и параллельное сое динение вентилей без необходимости в допол( лФ сс,; день г...

Номер патента: 130569

Опубликовано: 01.01.1960

Авторы: Володин, Фишлер

МПК: H01F 38/02

Метки: реактор

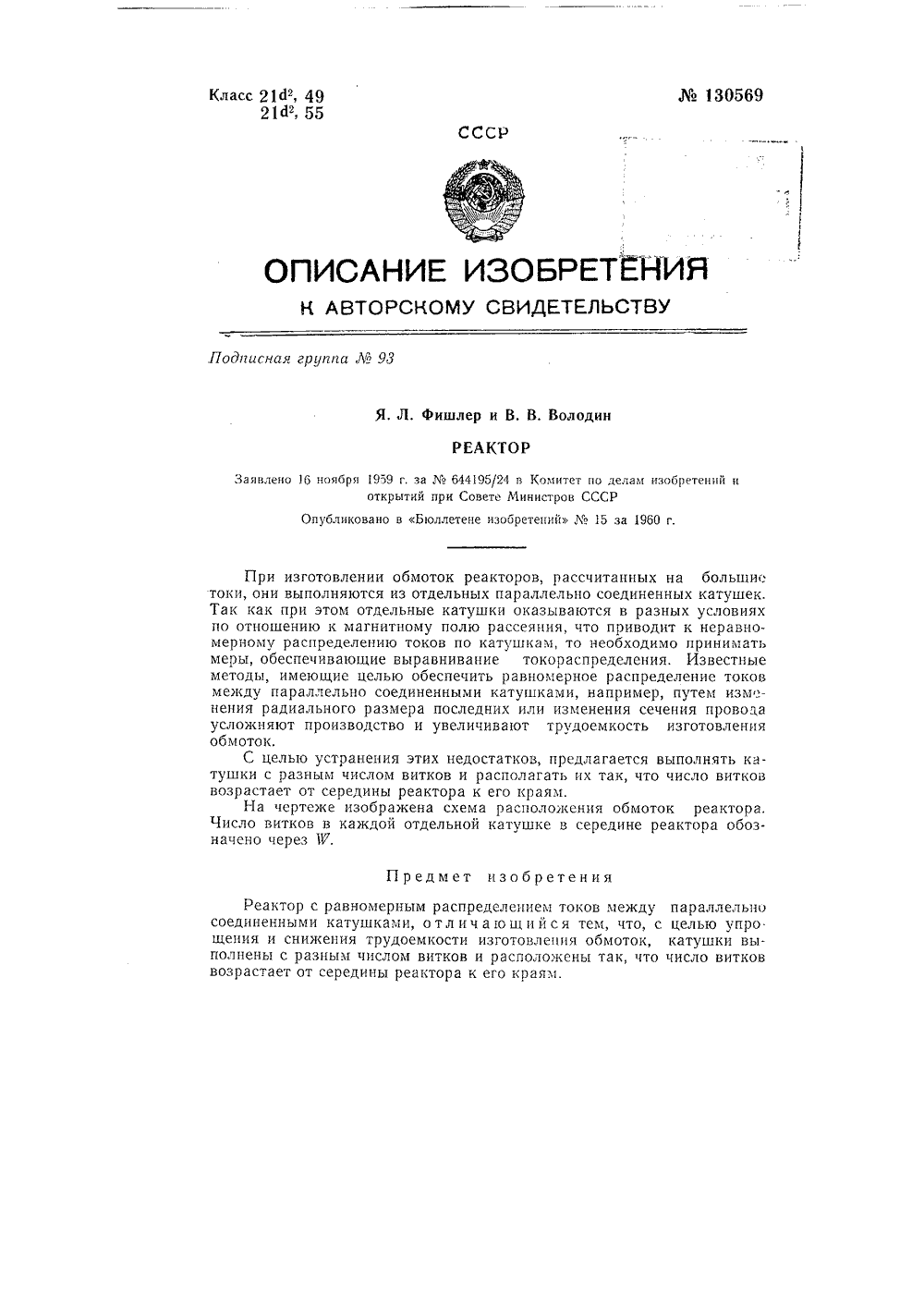

...за 1960 При изготовлении обмоток реакторов, рассч токи, они выполняются из отдельных параллельно Так как при этом отдельные катушки оказывают по отношению к магнитному полю рассеяния, чт мерному распределению токов по катушкам, то н меры, обеспечивающие выравнивание токорасп методы, имеющие целью обеспечить равномерное между параллельно соединенными катушками, н нения радиального размера последних или измен усложняют производство и увеличивают трудое обмоток.С целью устранения этих недостатков, предл тушки с разным числом витков и располагать их возрастает от середины реактора к его краям.На чертеже изображена схема располохкен Число витков в каждой отдельной катушке в се начено через К. распределением токов междутлич ающи 14 ся...
