Номер патента: 1126810

Опубликовано: 30.11.1984

Авторы: Зактрегер, Кобзарь, Феррони

МПК: G01B 7/16

Метки: тензорезистор

...Заказ 8679/30 Тираж 586ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва,Ж,Раушская набд.45 Подписное филиал ППП "Патент", г,ужгород, ул,Проектная,4 3ния петель решетки 3 пропорциональны их длинам, то задача сводится к подбору суммы сопротивлений, уменьшающихся по закону геометрической прогрессии со знаменателем, равным 2, Число ступеней регулировки при этом будет равно 2 , где М - число технологических перемычек 4, Это позволяет при малом числе перемычек 4 получить большое число ступеней 1 О регулировки, и следовательно, повысить точность подгонки термокомпенсирующей решетки 3 за счет снижения погрешности дискретности регулировки.При установке тензорезистора на объекте ь условиях изменения температур...

Датчик угловой скорости

Загрузка...

Номер патента: 991305

Опубликовано: 23.01.1983

Авторы: Кобзарь, Сапожников, Сидорюк, Феррони

МПК: G01P 3/488

Метки: датчик, скорости, угловой

...выполнен с относительно большим рассеиванием магнитного 40 потока от основания к его концам.Все неподвижные элементы датчика установлены на одной микроплате и залиты изолирующим компаундом.При подаче напряжения на шину 45 питания 12 на коллекторе транзистора 7 появляется постоянное напряжение, равное напряжению питания. В других местах схемы напряжение равно нулю.Рабочая точка всей электросхемы уст ройства выбирается таким образом, чтобы при подаче питания на шины 12 ,и положения метки (зубцов) 2 вне концов П-образного статора генерация отсутствовала (транзистор 7 был бй 55 закрыт), а при положении метки в зоне концов П-образного статора генерация была бы надежной. В случае вращения якоря при каждом совпадении зубца 2 якоря 1 с...

Генератор импульсов

Загрузка...

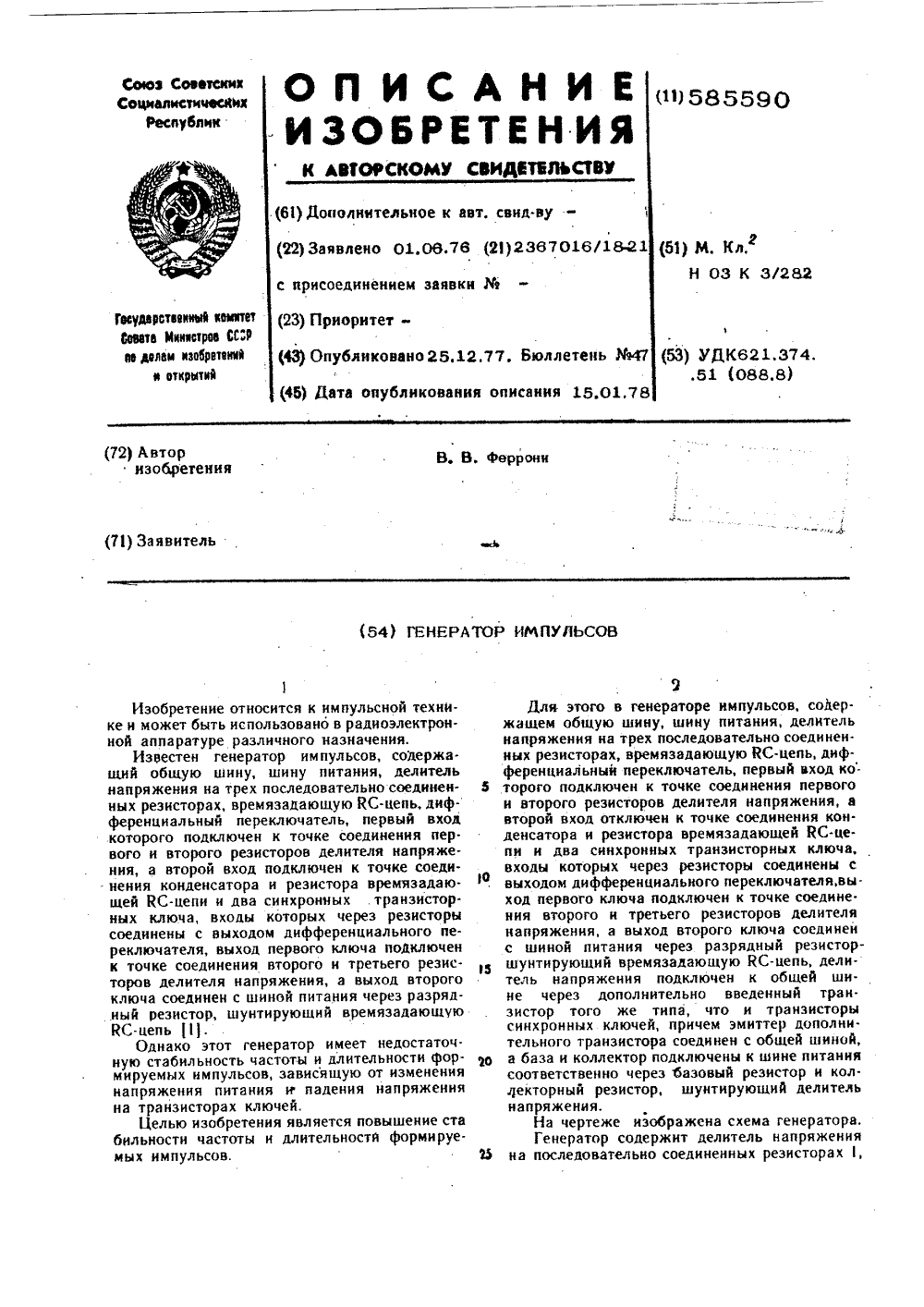

Номер патента: 585590

Опубликовано: 25.12.1977

Автор: Феррони

МПК: H03K 3/282

Метки: генератор, импульсов

...переключатель 6, первый вход которого подключен к точке соединения резисторовн 2, а второй вход подключен к точке соединения конденсато. ра 4 и резистора 5, первый и второй синхронные ключи соответственнЬ на транзисторах 7 и 8, эмиттеры которых соединены с общей шиной 9, коллектор транзистора 7 подкл очен к точке соединения резисторов 2, 3, .коллектор транзистора 8 соединен с шиной 10 питания через разрядный резистор 11, шунФирующий ;рсмязадающую ЙС-цепь; реЗисторы 12 и 13, первйе выводы которых соединены с выходом переключателя 6, а вторые выводы подклЬчены к входам соответственно первого и второго синхронных ключей, транзистор 4 тото же типа, что и транзисторы 7 и 8, эмиттер которого соединен с шиной 9, а база и коллектор...

Формирователь задержки

Загрузка...

Номер патента: 528697

Опубликовано: 15.09.1976

Автор: Феррони

МПК: H03K 5/13

Метки: задержки, формирователь

...питания, напряжение на конденсаторе 5, а следовательно, напряжения на первом входе компаратора 12 и инверсном входе усилителя 13 равны нулю. Напряжения на втором входе компаратора 12 и прямом входе усилителя 13 равны соответственно напряжениям низкопотенциального и высокопотенциального выходов делителя напряжения, Компаратор 12 формирует на своем выходе сигнал, а на выходе усилителя 13 появляется напряжение, величина которого соответствует уровню ограничения его выходного напряжения. Ток, протекающий по цепи: выход усилителя 13, резистор 14, переход база-эмиттер транзистора 1, потенциальная шина 6 источника питания, открывает и насыщает транзистор 1, начинается стадия восстановления.При этом конденсатор 5 заряжается по цепи;...

Генератор импульсов

Загрузка...

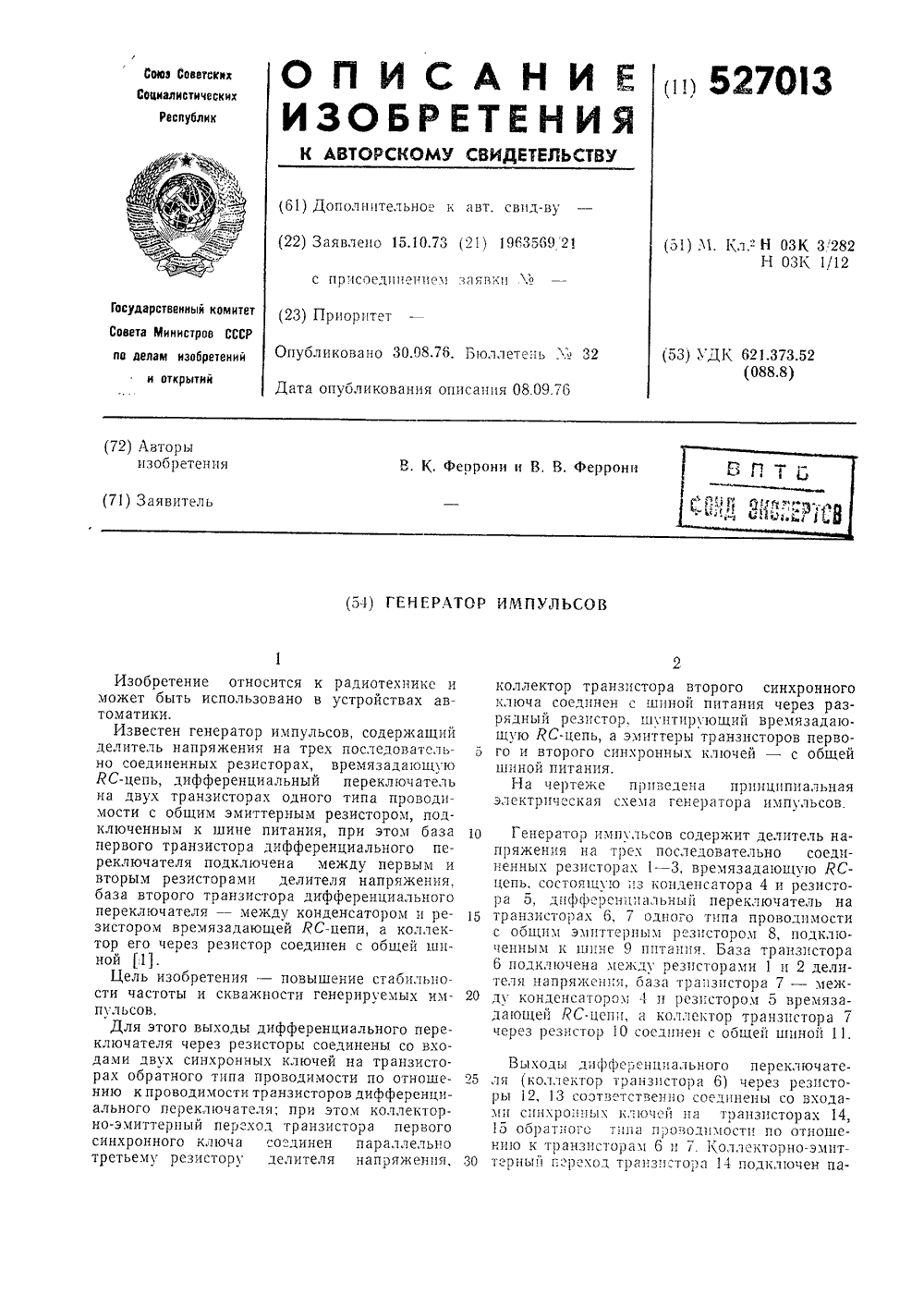

Номер патента: 527013

Опубликовано: 30.08.1976

Автор: Феррони

МПК: H03K 3/282

Метки: генератор, импульсов

...ключей на транзисторах обратного типа проводимости по отношению к проводимости транзисторов дифференциального переклочателя; при этом коллекторно-эмиттерный переход транзистора первого синхронного ключа о"динен параллельно третьему резистору делителя напр яженцч,относится к радиотехнике спользовано в ст ойствах авПодписи,Тнп,ирафп, и 1 Г "ип "гк 2 раллельно резистору 3 делителя напряжения, коллектор транзистора 15 соединен с шиной 9 питания через разрядный резистор 16, шунтирующий времязадающую С-цепь. Змиттеры транзисторов 14 и 15 соединены с общей шиной 11 питания. Резисторы 17, 18 подключены параллельно эмиттерным переходам соответственно транзисторов 14 и 15 и являются базовыми резисторами ключей. Генератор импульсов...

Система управления газодинамической установкой для разработки грунта

Загрузка...

Номер патента: 481708

Опубликовано: 25.08.1975

Авторы: Викульцев, Кобзарь, Сапожников, Феррони

МПК: F01K 27/00

Метки: газодинамической, грунта, разработки, установкой

...8 форсуйки и устройства зажига 11 ия 20. а также реле 26-31.Реле 26, 30 и 31 выполнены кэк реле времени (например, в виде электронных на триггере Шмидта) с блог;контактами, соответственно 26/1, 30/1, 30/2и 31/1 и дистанционньпы задатчдамивремени соответственно 26/2, 30/3 и д31/2.Реле 27, 28 и 29 выполнены как промежуточные реле и имеют блок-контактысоответственно 27/1, 28/1, 28/2 и129/1, 29/2, 29/3. В электрической схе о еле 28, которое вкл 1 очает катушкч 6/1 электроппевмораспределителя 16. Впускной клапан закрывается. Шток клайана в верхне 1,. положении замыкает контакты 18/1 конечного выключателя 18, третье промежуточное реле 29 включается и через блок-контакты 29/1 переходит на самоолокировку. Одновременно с этим подается питанйе...

Устройство для автоматической стабилизации

Загрузка...

Номер патента: 235343

Опубликовано: 01.01.1969

Авторы: Игнатик, Козлов, Файнзильбер, Феррони

МПК: E02F 9/22

Метки: автоматической, стабилизации

...2 заслонка 4, разделяюшая сосуд на секции.Каждая верхняя секция заполнена тяжелой жидкостью 5, в каждой нижней - расположено сопло 6, соединенное посредством дросселя 7 с общим для сопел сообщающихся сосудов насосом 8.Безрасходные трубопроводы 9 соединяют сопла с исполнительным сервоприводом 10.Устройство действует следующим образом. Насос прокачивает масло через сопла на слив. Давление в предсопловых камерах 11 зависит от величины зазоров между соплом и заслонкой. При отклонении элемента от горизонтали тяжелая жидкость переливается из одного сосуда в другой, в результате чего одна из заслонок опускается, а другая - поднимается. Это приводит к изменению зазоров перед соплами и давления в предсопловых камерах. При этом в одной из камер...

Устройство для программного управления

Загрузка...

Номер патента: 203034

Опубликовано: 01.01.1967

Авторы: Дмитриевский, Игнатик, Менчиков, Файнзильберг, Феррони

МПК: G05B 19/04

Метки: программного

...1 - длина стрелы экскаватора; б - угол откоса; а - угол наклона стрелы экскаватора к горизонту; 1, в эксцентриситет центра вращения стрелы экскаватора. Счетно-решающее устройство, ведущее непрерывный расчет указанной зависимости, работает следующим образом.Напряжения У, и Уз, пропорциональные со 5 ответственно величинам Д и с 1 д 6, поступающие соответственно с датчиков ширины забояи угла откоса забоя, вводятся в устройство спомощью линейных вращающихся трансформаторов 1 и 2,10 Величина 1 с/1 является постоянным конструктивным параметром. Устанавливается онаавтоматически при включении прибора с помощью трансформатора 3. Величина а вводитсянепрерывно от датчика угла наклона стрелы15 экскаватора к синусно-косинусным вращающимся...

Индуктивный трансформаторного типа

Загрузка...

Номер патента: 172062

Опубликовано: 01.01.1965

Авторы: Всесоюзный, Дорожного, Кассациер, Феррони

МПК: G01C 9/06, G01C 9/12

Метки: индуктивный, типа, трансформаторного

...жине 2 в оси 8 с кернами 4 иВ нижней части стержня позакреплено ярмо - магнитопрдатчика имеет Ш-образную фкатушкой 7 возбукдения и5 приемных катушек 8, Катушкпитается током повышенной чтирует в приемных катушках Отличающаяся от известных конструкций 20 датчиков уклона подвеска стержня маятника 1через плоскую пружину 2, имеющую малую жесткость в направлении рабочего передвикения маятника и большую жесткость в перпендикулярном направлении, уменьшает зону 25 нечувствительности датчика. С другой стороны, при воздействии на датчик значительных по амплитуде возмущающих поворотов возможный поворот в кернах уменьшает ударные изгибы пружины и амплитуду его свободных 30 колебаний при таком внешнем воздействии,172062 Фиг.1 Составитель...

Устройство для испытания витковой изоляции обмоток роторов турбогенераторов

Загрузка...

Номер патента: 100773

Опубликовано: 01.01.1955

Авторы: Блушипский, Феррони

МПК: G01R 31/06

Метки: витковой, изоляции, испытания, обмоток, роторов, турбогенераторов

...Ол - лобовые части обмотки ротора, Я - ярмо электромагниталндуктора, П - полюса электромагнита-индуктора.Импульсный генератор ОГ создает короткие импульсы высокого напряжения с крутым фронтом и питает электромагнит-индуктор Эо. Частота импульсов - 50 гц, Длительность импульса порядка 0,00002 сек. Амплитуда импульса У,= 2600 в,Электромагнит-индуктор надевается на испытуемую катуппку обмотки ротора и наводит в ней импульсы напряжения, доходящие до 110 в на виток катушки.к 11 1 )1 ное распределение магнитного потока внутри индуктора при подаче аиа его обмотку импульса напряжения и соответственно создать более равномерное потокосцепленис с отдельными витками катушк 1 ротора. с) и. 2 Отв. редактор 4. В. МакаровЛ 106648 от 16/П 1955 г....

Вибродатчик индукционного типа

Загрузка...

Номер патента: 98965

Опубликовано: 01.01.1954

Автор: Феррони

МПК: G01H 11/02, G01V 1/16

Метки: вибродатчик, индукционного, типа

...вь 1 представлено конструкполнение вцбродатчика;на фиг. 2 - конструктивное выполнение пружины для подвески штока,Постоянный магнит 1 из альнико или другого сплава с большой коэрцетивной силой, выполненный в виде полого цилиндра с кольцевыми углублениями, закреплен в корпусе 2 вибродатчика. В кольцевых углублениях - рабочих воздушных зазорах с радиальным магнитным полем расположены кольцевая катушка 3 и симметрично ей - магнитный демпфер 4, выполненный из меди в виде стакана. Катушка 3 и демйфер 4 монтированы на общем штоке,5, подвешенном в корпусе 2 на пружинахо.:Пружины б выполнены в виде круг.лых пластин с дугообразными отверстиями (фиг. 2), что" обеспечивает большую их жесткостьв направлении поперечной оси и малую жесткость в...

Контактное устройство для съема слабых электрических токов с вращающихся частей машин и аппаратов

Загрузка...

Номер патента: 98941

Опубликовано: 01.01.1954

Автор: Феррони

МПК: H01R 39/18, H01R 39/64

Метки: аппаратов, вращающихся, контактное, машин, слабых, съема, токов, частей, электрических

...отогнутыми, примерно, под углом 45 лепестками кольцевого диска 6 из упругого металла, например, латуни.Кольцевые диски 6 закреплены между металлическими кольцами 7, разделенными прокладками 8 из изоляционного материала, набраны на стяжные шпильки 9 и зажаты между втулками 10,Включение и выключение контактного устройства, а также регулирование степени нажатия лепестков кольцевого диска 6 па торец контактного кольца 3 производится передвижением цилиндрического держателя кольцевых дисков по направляющей втулке 11,В случае выполнения кольцевого диска из двух отдельных полу- колец их держатель должен состоять из двух полуцилиндров, сочлененных на шарнирах, Для замены какого-либо полукольца диска 6 достаточно вынуть шпильки шарнирного...

Измеритель толщины масляной пленки в подпятнике гидрогенератора

Загрузка...

Номер патента: 98940

Опубликовано: 01.01.1954

Автор: Феррони

МПК: G01B 7/06, G01D 3/028, G01R 17/10 ...

Метки: гидрогенератора, измеритель, масляной, пленки, подпятнике, толщины

...1-1) у(т 33 П(яр(г( леч ил, ( ( (3 .)( 1( О Т () (Ч3 ), ( ОЫУ)( ) (ии,лр( 3 сре 1,1 о иЛи Иели(- (ТОНЫЧ ИЛТ(ИЧ, О ЛЛРЧЬ Ч ,;1 ТИ- вч 3-иружпичи (1) и 1). Ир:гид .1 иоор ИЛЧРрнир рлтоии чреЛу иРр; - НОЧИ ,РИИ - (Ч(И ГИЧ ,РР,(ОЧ И(СИ Г 3(ЕЛ - ЙУЛГТ ПРРР Л)Л Ь( И 1 Иоолиыр 1 иы и.(33 тни ) и 1). и.ч(н 1 11; и ио Г(о. 1 Р,(и 1 и 3 р 1" о и . м(жл у ТР ИИЧИ НО 3(Р 1(И"ГЧИ ИНРГГ,Рго,циОЙ члг,иои НРеи 3(рг(т;1- И оЕ И 331(3 3 Е.Иоч( и( ии 3(ро 1 ол нллгтин 11) и (2) ч(нрт к Рорч(цо, 3;о(ир( и рр 3(рт" уи и,и иицчл иил Ллт(331о)(ро(и 1- лр 313 1(, (ч, ), 1.;.1;иет 1 н( с еий (игИ., 1 ЧЛ(ЧЫИ Г;3 ЧИНО 3, И(Р(31 и . - ) и;)( 331.1(ьь (Л ) или(3 Ипп ч(лТ 1,;,и ер 3 и еий еечц - г(рси ицй 1(ррир 1(ьу(ПР и(О 1 НОЙ ( ии(31 1(Ь 3 Иоц И(И ИРИ Г;Ь...

Магнитоэлектрический виброметр
