Генератор импульсов

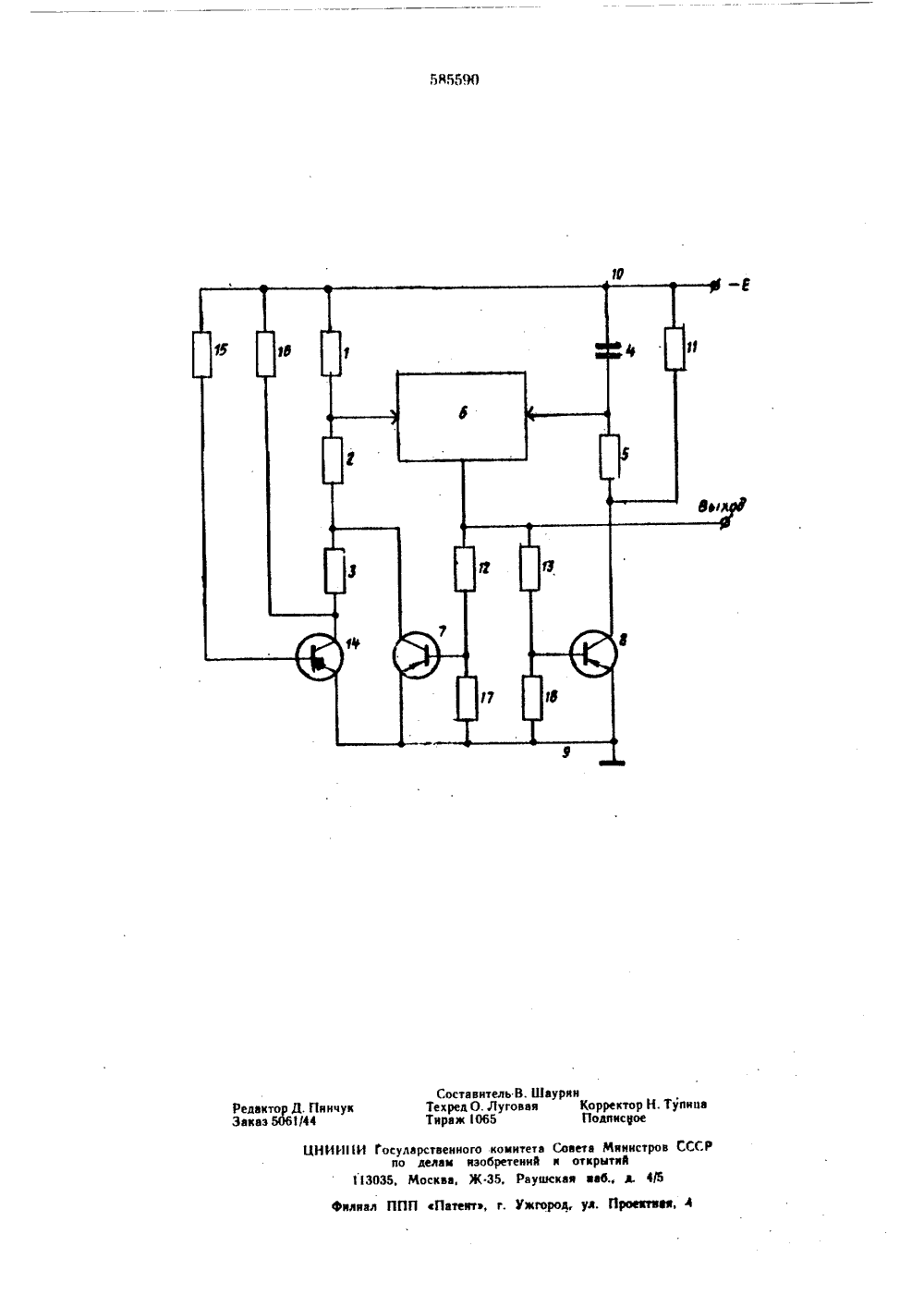

ОПИСАНИЕ . ИЗОБРЕТЕН ИЯ Сеюз Соеатееа Сецналмстичастеих Республмк(51) М. Кл, НОЗК 3/2 веударатаеннвб наатетВевата Мнннетреа СС".рае делам зебретеннйн еткрытнй(54) ГЕН Р ИМПУЛЬСОВ шение ста формн руегенератора. напряжения еэисторах 1,Изобретение относится к импульснои технике и может быть использовано в радиоэлектронной аппаратуре различного назначения,Известен генератор им пульсов, содержа. щий общую шину, шину питания, делитель напряжения на трех последовательно соединенных резисторах, времязадающую КС-цепь, дифференциальный переключатель, первый вход которого подключен к точке соединения первого н второго резисторов делнтеля напряжения, а второй вход подключен к точке соединения конденсатора н резистора времязадающей КС-цепи и два синхронных транзистор. ных ключа, входы которых через резисторы соединены с выходом дифференциального переключателя, выход первого ключа подключен к точке соединения второго н третьего резисторов делителя напряжения, а выход второго ключа соединен с шиной питания через разрядный резистор, шунтнрующий времяэадающую КС-цепь 1).Однако этот генератор имеет недостаточ. ную стабильность частоты и длительности формируемых импульсов, зависящую от изменения напряжения питания е падения напряжения на транзисторах ключей.Целью изобретения является повыбильностн частоты и длнтельностймых импульсов. ЯДля этого в генераторе импульсов, содержащем общую шину, шину питания, делитель напряжения на трех последовательно соединен.ных резисторах, времязадающую йС-цепь, днфференцнальныи переключатель, первый вход ко- б торого подключен к точке соедннения первогои второго резисторов делителя напряжения, а второй вход отключен к точке соединения кон.денсатора н резистора времязадающей ЙС-цепи н два синхронных транзисторных ключа, входы которых через резисторы соединены с выходом дифференциального переключателя,вы.ход первого ключа подключен к точке соедине.ния второго н третьего резисторов делителя напряжения, а выход второго ключа соединен с шиной питания через разрядный резисторшунтирующий времязадающую КС-цепь, делитель напряжения подключен к общей ши.не через дополнительно введенный тран.зистор того же типа, что и транзисторы синхронных ключей, причем эмиттер дополни.тельного транзистора соедннен с общей шиной, эв а база и коллектор подключены к вине питаниясоответственно через базовый резистор и коллекторный резистор, шунтирующий делитель напряжения.На чертеже изображена схемаГенератор содержит делительМ на последовательно соединенных рЭ2, 3, времяэадающую ЙСацепь на конденсаторе 4 и резисторе 5, дифференциальный переключатель 6, первый вход которого подключен к точке соединения резисторовн 2, а второй вход подключен к точке соединения конденсато. ра 4 и резистора 5, первый и второй синхронные ключи соответственнЬ на транзисторах 7 и 8, эмиттеры которых соединены с общей шиной 9, коллектор транзистора 7 подкл очен к точке соединения резисторов 2, 3, .коллектор транзистора 8 соединен с шиной 10 питания через разрядный резистор 11, шунФирующий ;рсмязадающую ЙС-цепь; реЗисторы 12 и 13, первйе выводы которых соединены с выходом переключателя 6, а вторые выводы подклЬчены к входам соответственно первого и второго синхронных ключей, транзистор 4 тото же типа, что и транзисторы 7 и 8, эмиттер которого соединен с шиной 9, а база и коллектор подключены к шине 10 соответственно через базовый резистор 5 и коллекторный резистор 6, шунтирующий делителя напряжения, резисторы 8, 17, шунтирующие переходы база-эмиттер транзисторов 7 и 8 соответственно.Генератор работает следующим образом.При подачс питания дифференциальный переключатель 6, сравниваюций йапряженне иа резисторе 1 и конденсаторе 4, устанавливается в состояние(есть ток на выходе переключателя 6), транзйсторы У, 8 открываются. 1 а резисторе 1 устанавливается высокий уровень напряжения (И,). Времязадающий конденсатор 4 начинает заряжаться через резистор 5 и транзистор 8. При заряде конденсатора 4 до напряжения, равного 3 дифференциальный переключатель 6 лавинообразно переключается - устанавливается в сос тояние О отсутствует ток н. выходе переключэгеля 6), при, этом транзисторы 7, 8 закрываются.На резисторе 1 устанавливается низкий уро. вень напряжения Ц. 4Конденсатор 4 разряжается через резнсто.ры 5 и 1 до момента, когда напряжение на нем достигает значения .)после чего дифферен.циальный переключатель 6 лавинообразно пере ключается в исходное состояние 1. Затем э процессы повторяются.формула изобретенияГенератор импульсов, содержащий общук 1 Оа шину, шину питания, делитель напряжения на1 рех последовательно соединенных резисторах, времязадающую ЙС-цепь, дифференциальный переключатель, первый вход которого подключен к точке соединении первого и второго резис торов делителя напряжения, а второй вход под.ключен к точке соедйнения конденсатора и резистора времязадающей.йС-цепи и два сиихрон ных транзисторных ключа, входы которых через резисторы, соединены с выходом дифференциального нереключателя, выход первого ключа 20 подключен к точке соединения второго и третьего резисторов делителя напряжения, а выход второго ключа соединен с шиной питания через разрядный резистор, шунтирующий времязадающую ЙС-цепь, отличающийся тем, что, с целью повышения стабильности частоты н длительности формируемых импульсов, делитель напряжения подключен к общей шине через дополнительно введенный трайэистор того же типа, что й т)танзйсторы синхронных ключей, причем эмиттер дополнительного транзястора соединен с общей шивой, а база и коллектор подключены к шине питания. соответственно Мерез базовый резистор и коллекторйый реэнс.тор, шунтирующий делитель напряжения,Источники информации, принятые во внимание при экспертизе:,.Авторское свидетельство СССР Хф 52703,кл. Н 03 К 3/282, 11.11.73комитета Совета Министровбретеннй н открытий35, Раушская яаб., д. 4/5 ССР НИ И Государственного но делам нзо 3035, Москва, Ж. ляал ППП еПатентэ, г, У
