Генератор импульсов

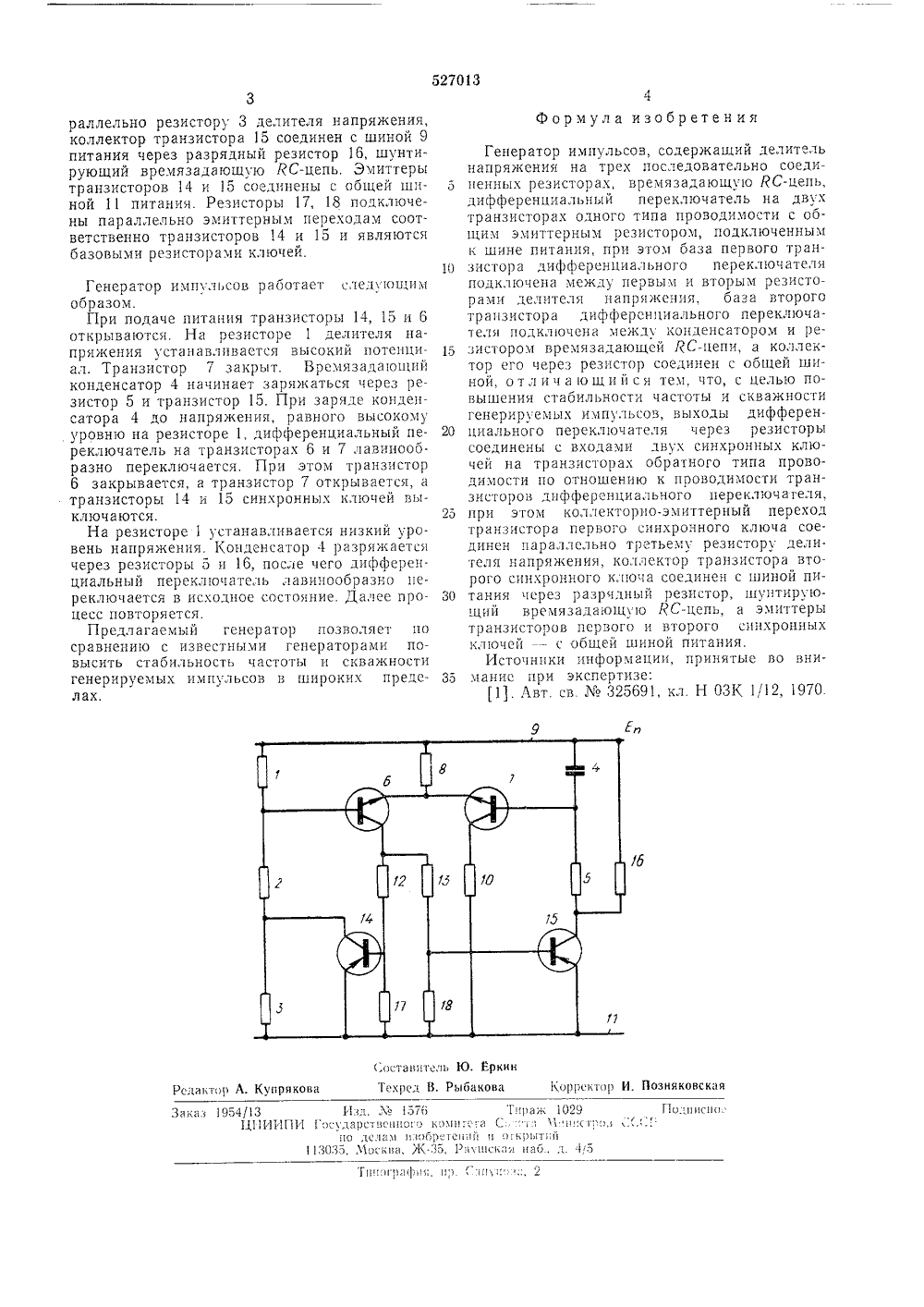

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВМДЕТЕПЬСТВУ и 522013 Союз Советских Социалистических Республик6 ) Дополнцтельн е и авт, свцд ву 63569 21 ем заяг 1 кц присоедице Государственный комитет Совета Министров СССР по делам изобретенийи открытий6, Бюллете:ь Уе 32 убликовано ЗОЯ 8 та опубликования описания 08.09.7) Авторы изобретения аявител 54) ГЕНГРАТОР ИМПУЛЪСО зцстора второго синхронногос шиной питания через разр, шунтцрующий времязадаюэмпттеры транзисторов первотнхронных ключей - с общей коллектор трапключа соедцнерядный резистщю йС-цепьго и второго сшиной питаничНа чертежеэлектрическая прцнццпиальнтора импульсов приведе хема генГенератор импульсов содержит делитель напряжения на трех последовательно соединенных резисторах 1 - 3, времязадающую ЯС- цепь, состоящую цз конденсатора 4 и резистора 5, дифференциальный переключатель на транзисторах 6, 7 одного типа проводимости с общим эмцттерным резистором 8, подключенным к шине 9 питания. База транзистора 6 подключена меяду резисторами 1 ц 2 делителя напрякснц, база тра:зпстора- между конденсатором 4 и резистором 5 времязадающей ЯС-цспц, а коллектор транзистора 7 через резистор 1 О соединен с общей шиной 11. переключатечерез резпстонены со входаранзпсторах 14, стц по отноше- члекторно-эмцтподключен паеренццального транзистора 6) етственцо соед ключей ца т типа проводцмо орам 6 и 7. Ко, транзистора 14 Выходы дцфф5 ля (коллекторры 12, 13 созтвмц синхронных15 ооратногонию к транзистО терный переход 22) Заявлено 15.10.(3 21 Изобретениеи может быть и у ртоматики.Известен генератор импульсов, содержащий делитель напряжения на трех последовательно соединенных резисторах, времяз адаощуо РС-цепь, дифференциальный переключатель на двух транзисторах одного типа проводимости с общим эмиттерным резистором, подключенным к шине питания, при этом база первого транзистора дифференциального переключателя подключена между первым и вторым резисторами делителя напряжения, база второго транзистора дифференциального переключателя - между конденсатором и резистором времязадающей РС-цепи, а коллектор его через резистор соединен с общей ниной 11.Цель изобретения - повышение стабильности частоты и скважности генерируемых импульсов,Для этого выходы дифференциального переключателя через резисторы соединены со входами двух синхронных ключей на транзисторах обратного типа проводимости по отношению к проводимости транзисторов дифференциального переклочателя; при этом коллекторно-эмиттерный переход транзистора первого синхронного ключа о"динен параллельно третьему резистору делителя напр яженцч,относится к радиотехнике спользовано в ст ойствах авПодписи,Тнп,ирафп, и 1 Г "ип "гк 2 раллельно резистору 3 делителя напряжения, коллектор транзистора 15 соединен с шиной 9 питания через разрядный резистор 16, шунтирующий времязадающую С-цепь. Змиттеры транзисторов 14 и 15 соединены с общей шиной 11 питания. Резисторы 17, 18 подключены параллельно эмиттерным переходам соответственно транзисторов 14 и 15 и являются базовыми резисторами ключей. Генератор импульсов работает сгедуощим образом.При подаче питания транзисторы 14, 15 и 6 открываются. На резисторе 1 делителя напряжения устанавливается высокий потенциал, Транзистор 7 закрыт. Времязадаощий конденсатор 4 начинает зарюкаться через резистор 5 и транзистор 15. При заряде конденсатора 4 до напряжения, равного высокому уровню на резисторе 1, дифференциальный переключатель на транзисторах 6 и 7 лавинообразно переключается. При этом транзистор 6 закрывается, а транзистор 7 открывается, и транзисторы 14 и 15 синхронных ключей выключаются.На резисторе 1 устанавливается низкий уровень напряжения. Конденсатор 4 разряжается через резисторы 5 и 16, после чего дифференциальный переключатель лавинообразно переключается в исходное состояние. Далее процесс повторяется,Предлагаемый генератор позволяет по сравнению с известными генераторами повысить стабильность частоты и скважности генерируемых импульсов в широких пределах,Формула изобретения Генератор импульсов, содержащий делительнапряжения на трех последовательно соеди 5 пенных резисторах, времязадающую ЯС-цепь,дифференциальный переключатель на двух транзисторах одного типа проводимости с общим эмиттерным резистором, подключенным к шине питания, при этом база первого тран зистора дифференциального переключателяподключена между первым и вторым резисторами делителя напряжения, база второго транзистора дифференциального переключателя подключена между конденсатором и ре зистором времязадающей /С-цепи, а коллектор его через резистор соединен с общей шиной, отличающийся тем, что, с целью повышения стабильности частоты и скважности генерируемых импульсов, выходы дифферен циального переключателя через резисторысоединены с входами двух синхронных ключей на транзисторах обратного типа проводимости по отношению к проводимости транзисторов дифференциального переключателя, 25 при этом коллекторно-эмиттерный переходтранзистора первого синхронного ключа соединен параллельно третьему резистору делителя напряжения, коллектор транзистора второго синхронного ключа соединен с шиной пи тания через разрядный резистор, шунтирующий времязадающую РС-цепь, а эмиттеры транзисторов псрвого и второго синхронных ключей -- с общей шиной питания.Источники информации, принятые во вни мание при экспертизе:11. Авт. св Уд 325691, кл. Н ОЗК 1112 1970
