Фаллер

Номер патента: 1562481

Опубликовано: 07.05.1990

Авторы: Землянский, Манушин, Фаллер

МПК: F01K 21/04, F02C 7/00

Метки: газопаровая, утилизационная

...через камеру 2 сгорания сгазовой турбиной 3 высокого давления(турбиной компрессора 1), выхлоп 4которой газопроводом 5 с установленной на нем промежуточной камерой 6сгорания подключен к впускной камерегазовой турбины 8 низкого давления (силовой турбины) .По отработавщим газам турбина 8 низкого давлениясообщена с котлом-утилизатором 9,35подключенным по пару к устройству 10подвода газа в газовый тракт 11 газовых турбин 3 и 8. Устройство 10подвода пара установлено во впускнойкамере 7 газовых турбин 3 и 8 передсопловым аппаратом 12 и выполнено ввиде решетчатого инжектора 13, состоящего из активного сопла 14 и последовательно установленных пассивных сопел 15 - 17. Последними пассивными соплами 1 являются межлопаточные каналы 19...

Номер патента: 715921

Опубликовано: 15.02.1980

Авторы: Аликова, Бандуил, Сергиенко, Фаллер

МПК: G01B 5/04

Метки: лесоматериалов, например, объектов, перемещаемых, поперечных, размеров

...8 01 В 5/10, 1965,2. Авторское свидетельство СССР й". 316919,40 кл. 6 01 В 5/08, 1969.3, Авторское свидетельство СССР Мф 86059,кл. б 01 В 5/08, 1941 (прототип),3 7 щав расположение измерительных рычагов в ;момент надвижения контролируемого объекта; на фиг. 3 - то же, в момент измерения.Устройство содержит два измерительных ры чага 1 и 2, смонтированных на валах 3 и 4, расположенных ниже плоскости транспортера. Каждый из измерительных рычагов имеет заходную часть 5 и рабочую 6, На валу одного из измерительных рычагов смонтирован измеритель положения, выполненный в виде скрепленного с валом измерительного флажка 7 и многодиапазонного бесконтактного путевого выключателя .8.Устройство снабжено симметроотметчиком измерительных рычагов,...

Номер патента: 688390

Опубликовано: 30.09.1979

Автор: Фаллер

МПК: B65G 33/08

Метки: длинномерных, перемещения, продольного

...материалов с расположением роликов по одну сторону от вала; на фиг. 2 - то же, с расположением роликов по обе стороны от вала; на фиг. 3 - разрез А - А на фиг. 1; на фиг. 4 - разрез Б - Б па фиг, 2.Устройство состоит из вала 1 с закрсплсннымц на нем с промежутками участкавинтовой навивки, роликов 2,могут располагаться по одну или по обс стороны от вала 1. Они смонтированы на подшипниках 3 качения. Ролики 2 могут располагаться напротив участков винтовой навивки или со смещением относительно их.В вертикальных плоскостях осп 4 роликов 2 наклонены под углом так, что они образуют с участками винтовой навивки вала 1 седловины, в которых располагаются бревпа. Угол наклона оси 4 ролика 2 в вертикальной плоскости может установочно...

Номер патента: 672019

Опубликовано: 05.07.1979

Авторы: Ахметшакиров, Берзиньш, Гулько, Козлов, Пациора, Сергиенко, Фаллер

МПК: B27B 11/00

Метки: раскряжевки, хлыстов

...и системой управления,Винт механизма поворота б прижймного рычага 5 соединен с полумуфтой 10 предохранительной муфты, взаимодействующей с датчиком 12 переключения приводов,. который в свою очередьвзаймодействует с датчиком 14 диаметрахлыстов. Ведомая полумуфта.20 предохранительной муфты при перегрузкепоследней крутящим моментом отжимает 20ся в осевом направлении по валу 7скользя, например, по направляющейшпанке 19 и сжимая регулируемую пружину 20.Устройство работает следующйм обра"зом, .. 25После подачи лесоматериала для раскряжевки включают одновременно поднодк лесоматериалу консольной цепнойпилы 1 и прижимного рычага 5, кото:рые понорачиваются синхронно, но так,что цепная пила 1 несколько отстаети, независимоот...

Номер патента: 666323

Опубликовано: 05.06.1979

Авторы: Блюм, Самойлюк, Фаллер, Шамухамедов

МПК: F16D 7/00

Метки: момента, муфта, предельного

...на ведущем диске (зубчатке) и наименьшим - на тормозном барабане.При номинальной нагрузке на приводе машины муфта предельного момента вращается со скоростью вала ротора электродвигателя, и планетарная пере" дача в сочетании с тормозным устрой" ством служит как обычная (жесткая) зубчатая муФта.Муфта работает следующим образом.В нормальном состоянии водило 3 (с элементами зацепления) неподвижно относительно ведомого диска 2, так как эаторможено за счет прижатия колодокШестерни-сателлиты 4 и 5 вместе с внутренними зубчатками дисков будут образовывать жесткое Сцепление, не допуская проворачивания их друг относительно друга. В момент перегрузки ведо666323 Формула изобретения Составитель В;ВасильевРедактор С.Головенко Техред С.Мигай...

Номер патента: 642158

Опубликовано: 15.01.1979

Автор: Фаллер

МПК: B27B 25/00

Метки: грузов, длинномерных, перемещения, продольного

...иэ отдельныхразмещенных с интервалом на каждомвалу секций. Валы получают вращение ЗО от привода 3 вращения. Каждый вал смонтирован на опорах 4 в подшипниках качения.Секции винтовой навивки на каждом валу имеют одинаковое или противоположное направление навивки. Они могут быть расположены друг против друга (как показано на чертеже) или со смещением и могут быть одноэаходнюе и многозаходнычи. Выполнение винтовой навивки иэ отдельных размещенных с интервалом на каждом валу секций обеспечивает возможность встраивания в промежутки между секциямй сбрасывавших или обрабатывающих устройств, а также возможность сближения валов. минимальная длина секции определяется из условия непрерывного зацеплейия виттков с перемещаемым бревном 5, а...

Номер патента: 600046

Опубликовано: 30.03.1978

Авторы: Рахманин, Фаллер

МПК: B65G 47/38

Метки: бревен, перемещения, продольного, сброса

...со сбрасывающими поворотными рычагами 13, к которым тяга присоединена шарнирно так, что при натяжении ее при отклонении опорного кронштейна 7 от исходного положения сбрасывающие поворотные рычаги 13, которые также шарнирно присоединены к неподвижным опорам 14, своими верхними рабочими плечами поворачиваются преимущественно в вертикальной плоскости в направлении, противоположном направлению перемещения сбрасываемого бревна. При этом сбрасывающие поворотные рычаги, поднимаясь снизу вверх, проходят в промежутки между валами 1,В верхней части сбрасывающих рычаговзакреплены толкатели 15, которые непосредственно взаимодействуют с боковой поверхностью сталкиваемого бревна. Толкатели имеют форму развитых наклонных площадок (поверхностей),...

Номер патента: 593019

Опубликовано: 15.02.1978

Авторы: Миронов, Фаллер

МПК: F16D 3/04

Метки: валов, муфта, соединения

...на диске паз и закреплен, например, посредством болта 6. К креплению имеется доступ со стороны наружной (цилиндрической) поверхности диска, позволяющей снимать или устанавливать на 15 место съемный кулачок, не раздвигая полумуфты в осевом направлении. Для того, чтобы сьемный кулачок передавал приходящиеся на него тангенциальное усилие на диск, не нагружая детали крепления, он установлен в 20 паз диска, имеющий параллельные среднемурадиусу или радиальные опорные плоскости.При этом площадь 5 р (см) рабочей поверхности съемного кулачка, как и других кулачков, принимается из расчета, чтобы удельное 25 давление О (кгс/см) не превышало допустимой величины (= 300 кгс/см), а площадь заделки 5, (см) съемного кулачка в пазу диска - из условия...

Номер патента: 571536

Опубликовано: 05.09.1977

Автор: Фаллер

МПК: D21B 1/02

Метки: древесины, засоренной, измельченной, сепарирования

....способе очень сложен и многоступенчат технологический про- т цесс, а также недостаточно высока эффективность сепарации.Цель изобретения - повышение э тивности сепарации смеси щепы и к с минеральными примесями.Зто достигается тем, что жидкую среду берут в виде столба жидкости, сепарируемую смесь подают порциями в его основание, а разделение смеси осуществляют посредством последователь ного удаления всплывающих порций коры и щепы из верхней части столба жидкости. шибераЧерез 1 сек после этого с поверхности и из верхней части столба жидкости удаляют всплывшие частицы ко ры (эа 1 сек на высоту 3 м всплывают частицы чистой коры, а также частицы, у которых кора составляет эначитель" ную часть обаема, средняя плотность 0,25-0,28 г/смэ )Еще...

Номер патента: 552189

Опубликовано: 30.03.1977

Авторы: Завьялов, Сергиенко, Фаллер

МПК: B27B 5/34

Метки: органов, перемещения, рабочих

...9, смонтированный с возможностью поворота на оси 10. На каждом плече рычага 9 выполнен кулисный паз, в который входит поворотный сухарь 11, смонтированный на оси 12, закрепленной на скалке, Основание выполнено с направляющей, например, в виде паза 13, в котором установлена ось 10 поворота двуплечего рычага 9 и по которому она может перемещаться и фиксироваться в положении при нужном соотношении длин плеч.Для перемещения рабочих органов необязательно наличие скалок 4 и 6, которые являются лишь промежуточными элементами кинематической связи между гидроцилиндромпозиционером 2 и рабочим органом 7.В устройстве обеспечивается возможность установочного перемещения и фиксирования оси поворота 10 двуплечего рычага 9, чем достигается...

Номер патента: 552188

Опубликовано: 30.03.1977

Авторы: Завьялов, Сергиенко, Фаллер

МПК: B27B 5/00

Метки: древесины, поперечной, распиловки

...связью пильный диск 1 разгоняются через гидромуфту 9 двигателем 10 до номинальных оборотов, В холостом режиме работы привода номинальные обороты системы поддерживаются двигателем 10, на что расходуется его мощность холостого хода, В рабочем режиме процесс пиления осуществляется за счет кинетической энергии пилы и маховика, масса которого подбирается с таким расчетом, чтобы суммарной кинетической энергии пилы и мазовика было достаточно для пропиливания ствола максимально большого диаметра,Гидроцилиндр 12 производит надвигание пильного диска.Крутящий момент, передаваемый пильному диску через гидромуфту 9 по мере паденияоборотов пилы, будет увеличиваться и способствовать процессу пиления. После окончания пиления двигатель 10 через...

Номер патента: 529942

Опубликовано: 30.09.1976

Авторы: Завьялов, Сергиенко, Фаллер

МПК: B27B 5/00

Метки: раскряжевки, слешер, хлыстов

...перемещаться в пазах 14 в направлении длины направляющей балки, и ее высота относитель.но заднего неподвижного основания 15 может установочно изменяться, например, посред ством изменения толщины прокладки 16, устанавливаемой над опирающейся на заднее не подвижное основание деталью 17.Упоры 6, закрепленные на цепях 5 с одииаковым шагом, установлены со смещением так, что их линия в ряду, по которой они взаимодействуют с перемещаемыми хлыстами, представляет собой кривую, выпуклую в сторону надвигания, причем сдвиг упоров вперед постепенно увеличивается к середине слешера ЗО (смещение смежных упоров равно Л,). Этимобеспечивается искривление надвигаемого хлыста с растяжением передних по ходу во. локон,Направляющие балки 7 установлены на...

Номер патента: 487762

Опубликовано: 15.10.1975

Авторы: Вороницын, Красильников, Фаллер

МПК: B27G 1/00

Метки: бункерного, деревьев, пачки, сучьев, типа, удаления

...внешнюю сторону.2. Установка по п, 1, отличающаясячем, что наклонная торцовая стенка нижней частью присоединена шарнирно к неподвижному основанию и оборудована приспособле нием для изменения установочного угла еенаклона.(22) Заявлено 29.03,74 (21) 2009640/30-15с присоединением заявки МюГосударственный комитет Совета Министров СССР по делам изобретенийи открытий(54) УСТАНОВКА ЬУНКЕРНОГО ТИПА ЛЯ УДАЛЕНИЯ СУЧЬЕВ С ПАЧКИ ДЕРЕВЪработы с комлями обрабат установлена с наклоном в ну. Наклонная торцовая стью, присоединена шарнир му основанию и оборудов нием для изменения уста наклона. ываемых о внешн стенка н но к не ана пр новочног деревьев, юю сторожней ча- одвижно- способлео угла ее Изобретение относится к лесной промышленности и может быть...

Номер патента: 486851

Опубликовано: 05.10.1975

Авторы: Леонова, Москвитин, Фаллер

МПК: B22D 7/06

Метки: изложница, металла, разливки

...уменьшается от ссрез дины к краям по ширине элементов (в поперечном сечении), а по высоте - наибольшая толщина в зоне теплового центра и уменьшается вверх и вниз.Внутренняя поверхность элементов корпу; са - вогнутая с радиусами кривизны; в горизонтальной плоскости - К, а в вертикальной - РБ.Бандаж 2 расположен по ьпжнему краю изложницы. Для улучшения структуры отлпвасмого слитка оц выполнен с повышенной способностью отводить тепло, что достигается за счет подбора материала с высокой тсплопроводпостью либо повышения его металлоемкости.20 Верхний бандаж 3 выполнен с минимальным поперечным сечением и в некоторых случаях ему целесообразно придать даже тепло- изолирующие свойства.Перемениость толщины элементов корпусапозволяет выравнивать...

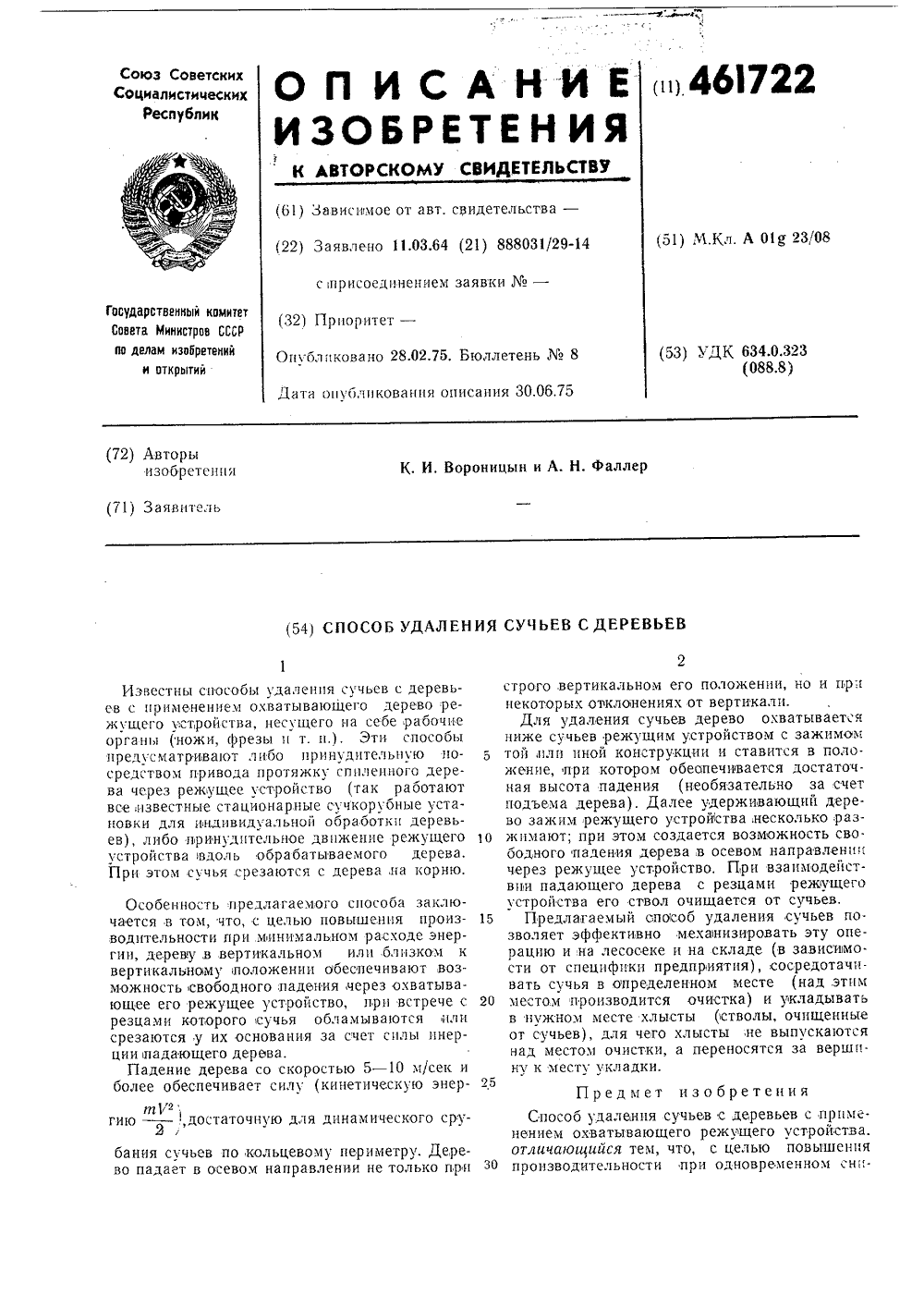

Номер патента: 461722

Опубликовано: 28.02.1975

Авторы: Вороницын, Фаллер

МПК: A01G 23/08

Метки: деревьев, сучьев, удаления

...падающего дерева.Падение дерева со скоростью 5 - 10 м/сек и более обеспечивает силу (кинетическую энер тГгию ),достаточную для динамического срубания сучьев по кольцевому пво падает в осевом направлени строго, вертикальном его положении, но и при некоторых отклонениях от вертикали,Для удаления сучьев дерево охватывается ниже сучьев режущим устройством с зажимом той плп иной конструкции и ставится в положение, при котором обеспечивается достаточная высота падения (необязательно за счет подъема дерева). Далее удерживающий лерево зажим режущего устройства несколько разжимают; при этом создается возможность сво. бодного падения дерева в осевом направлении через режущее устройство. При взаимодействни падающего дерева с резцами режущего...

Номер патента: 461225

Опубликовано: 25.02.1975

Авторы: Блюм, Ким, Кичигин, Ушаков, Фаллер, Шамухамедов

МПК: E21C 27/46

Метки: струг, ударный

...4, приводную звездочку 5 вибровозбудителя, две конические пары шестерен 6, шлицевую муфту 7, звездочки 8 с муфтами 9 предельного момента, установленными на валах 10 и бесконечную тяговую цепь 11, огибающую одной ветвью приводную звездочку вибровозбуд , азвездочки, осуще ющивдоль лавы.Струг работает следующим образом.5 При движении струга вдоль забоя энергия тяговой цепи через приводную звездочку 5, конические пары шестерен б и шлицевую муфту 7 передается возбудителю. Дебалансы вибровозбудителя, вращаясь, созда ют колебательные движения, направлениякоторых совпадают с направлением движения струга и отбойные органы разрушают угольный массив. В этом случае муфты предельного момента удерживают звездочки 8 15 от проворачивания и тяговая...

Номер патента: 451522

Опубликовано: 30.11.1974

Авторы: Завьялов, Сергиенко, Фаллер

МПК: B27B 19/00

Метки: лесоматериалов, поперечной, распиловки

...можетбыть применено в лесной промышленности.Известно устройство для поперечной распиловки лесоматериалов, включающее пилу, шарнирно-рычажный механизм со звеном, движущимся поступательно, и привод.Цель изобретения - повышение производитель.ности устройства.10Достигается это тем, что пила закрена движущемся поступательно звене шарниррычажного механизма,На фиг, 1 показано устройство в плоскости пиления; на фиг. 2 - узел шарнирногосочленения иа подшипнике качения.Устройство состоит из пилы 1, закрепленнойна движущемся поступательно звене 2 шарнирно-рычажного механизма, к ведущему звену 3которого, на его малом плече, шарнирно присоединен шатун 4 приводного кривошипно-шатунного механизма 5 с противовесом 8,Кривошипно-шатунный механизм 5...

Номер патента: 444639

Опубликовано: 30.09.1974

Авторы: Завьялов, Сергиенко, Фаллер

МПК: B27B 33/02

Метки: пила, поперечной, распиловки

...к лесопильной промышленности и может быть использовано в механизмах для поперечной распиловки пачек лесоматериаловв.5Известна пила для поперечной распиловки преимущественно дачек лесоматериалов, включающая два ленточных пидьйых полотна с зубьями.1 ООднако такая пила имеет небольшую жесткость и устойчивость.с целью предотвращения зажима пилы в пропиле, пильные полотна жестко соединены между собой с по 15 мощью вставки с расширением но направлению к зубьям.На фиг. 1 изображена пила общий вид; йа Фиг. 2 - разрез по А-А на Фиг. 1.20Пила включает пильные полотна 1 с подрезающими зубьями. вставку калывающими у и 33.верхней части полотнареплены между собой, азубьев через вставкую заклепок 3.ри работе пиле сообщают-поступательное...

Номер патента: 403857

Опубликовано: 01.01.1973

Авторы: Вител, Оразгалиев, Половнев, Свадковский, Фаллер

МПК: E21D 13/04

Метки: крепеукладчик, крепи, шахтной

...1 изображен агаемый крепе- укладчик, общий вид; на - захват с поворотным устройством.Крепеукладчик шахтной крепи имеет тележку 1, поворотную каретку 2, рукоять управления 3, стрелу 4 с выдвигающейся частью 5, поворотное устройство 6 и захват 7, Тележка перемещается по направляющим 8, прикрепленным к верхнякам крепи 9 с помощью зажимов 10.Поворотное устройство обеспечивает вращение захвата относительно оси А - А при помощи многоходового винта 11 и поршней 12 и 13, которые размещены в полостях 14 и 15.Захват состоит из тарельчатой опоры 16 с гидроцилиндром 17, поршня 18, штока 19 с зубчатой рейкой 20, запорных щек 21 с шестернями 22, размещенных на осях 23. Для лучшего контакта с элементами крепи тарельчатая опора и щеки снабжены...

Номер патента: 346115

Опубликовано: 01.01.1972

Авторы: Денисов, Исаев, Плоткин, Сазонов, Симонов, Урин, Фаллер, Черноморский, Югов

МПК: B27L 1/00, B27L 1/08

Метки: io-•, nvhp-r-ч, короснимателей, окорочного, прижима, роторного, станка, типасоюзиая

...станка, вид спереди; на фиг. 3 - схематически показана система торсионов; на фиг, 4 - соединительное звено торспона.Предлагаемое устройство состоит из установленного внутри ротора 1 поворотного =а тяжного кольца 2 и торсионов 8.Ротор установлен на двух подшипниках 1 и получает вращение от привода 5. Подача бревен в ротор производится рябухами б.Соединение торсионов между собой осуще ствлено звеньями 7, включающими элементы 8 и 9. Один из свободных концов системы торсионов соединен с короснимателем 10, а другой - поводком 11 с натяжным кольцом 2, поворотом которого производится предвари- ЗО тельная натяжка всех торсионов, Поворот осуществляется стяжкой 12.Работает устройство следующим образом.Под воздействием окарпваемого бревна...

Номер патента: 339402

Опубликовано: 01.01.1972

Авторы: Ланда, Рушнов, Фаллер

МПК: B27G 13/00, B27L 11/00

Метки: нож, рубильной

...ирежущеныгрань Известен нож рубильной машины для производства технологической щепы, включающий полотно, с передней и задней гранями и последовательно чередующимися, равными го ширине выступами и впадинами, имеющими режущие кромки.Заточка таких ножей затруднена и приводит к уменьшению толщины ножа.Цель изобретения - упрощение заточки иполучение одинакового угла заострения режущих кромок. Это достигается тем, что высгупы и впадины выполнены вдоль передней грани ножа, а задняя грань образована фаской,На фиг. 1 лагаемый нож;на фиг, 2 - е в рубильной машине.Нож состоит из полотна 1 с равными поширине и последовательно чередующимися выступами 2 и впадинами 3, расположенными вдоль передней грани 4 ножа и имеющими...

Номер патента: 337249

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Конструкторский, Фаллер

МПК: B27B 3/00, B27B 3/12

Метки: головка, шатуна

...силами, и помеща. ется в головку шатуна упругий элемент 2, который за счет упругой деформации поглощает часть динамических сил. Упругий элемент может быть выполнен в форме кольца одинаковой толщины или из отдельных вкладышей той или иной формы. 15 едмет изооретения Головка мы, включ чающийся мических пусом и п мент,Изобретение относится к лесопильной промьхшленности.Известна головка шатуна, например лесопильной рамы, включающая корпус и подшипник.Цель изобретения - снизить динамические нагрузки на подшипник.Для этого между корпусом и подшипником помещен упругий элемент,На чертеже изображена предлагаемая головка шатуна в разрезе, Головка шатуна содержит корпус 1, упругий элемент 2, иодшипник 8, палец пильной рамки или шейки коленчатого...

Номер патента: 337248

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Конструкторский, Фаллер

МПК: B27B 3/00, B27B 3/12

Метки: 337248

...шатун, общий вШатун соде ловкументы 2 и 3.При работе лесопильной рамы пильная рамка совершает возвратно-поступательное движениепроходя за каждый оборот коленчатого вала две метровые точки в крайнем верхнем и крайнем нижнем полОисениях, В моменты 1 прохождения указанных точек, когда меняется направление двихкения пильной рамки, от иее на подшипник головки шатуна передаются большие силы инерции. В крайнем верхнем положении это динамическое усилие направлено вверх и вызывает работу шатуна иа растяжение, в крайнем нижнем - на сжатие.5 У 1 пругие элементы 2, соединяющие головки 1,обес 1 печи 1 вают у 1 пругое удлинение шатутна при растяжении и - сокращение длины при сжатии его, Количество применяемых упругих элементс 1 в 2 может быть...

Номер патента: 314642

Опубликовано: 01.01.1971

Авторы: Балагуров, Всесоюзный, Конструкторский, Фаллер, Ьиьлис

МПК: B27B 3/00

Метки: лесопильная, рама

...изобр Лесопильная рама, включающая механизм подачи, привод и пильну соединенную с выходным звеном пре теля, совершающим движение по 5 траектории, отличающаяся тем, что упрощения конструкции, нижняя п пильной рамки выполнена с жестко ным в ее средней части хвостовико ный конец которого шарнирно соеди 0 ходным звеном преобразователя.станину, ю рамку, образовазаданной , с целью оперечина укрепленм, свободнен с выИзвестная лесопильная рама включает станину, механизм подачи, привод и пильную рамку, соединенную с выходным звеном преобразователя, совершающим движение по заданной траектории.Цель изобретения -цию рамы,Достигается это тем, что нижняя поперечина пильной рамки выполнена с жестко укрепленным в ее средней части хвостовиком,...

Номер патента: 307892

Опубликовано: 01.01.1971

Авторы: Балагуров, Иоссельсон, Фаллер, Чесноков

МПК: B27B 3/00

Метки: лесопильная, рама

...в кинематическую схему между планетарным механизмом привода и пильной рамкой введено жесткое звено, которое концами шарнирно соединено с выходным звеном планетарного механизма ч средней частью нижней поперечины пильной рамки.На чертеже изображена кинематическая схема лесопильной рамы.Лесопильная рама содержит станину, механизм подачи, пильную рамку 1 с верхними 2 и нижними 3 направляющими, жесткое звено 4 с шарнирами 5 и б, планетарный механизм 7, обеспечивающий возвратно-поступательное движение выходного элемента,С помощью планетарного механизма 7 вращательное движение преобразуется в возвратю-Гоступательное движение токн а жесткого звена 4, соединенного с ним шарниром б. Другим концом в точке б жесткое звено 4 шарниром 5 соединено с...

Номер патента: 298466

Опубликовано: 01.01.1971

Авторы: Визиров, Всесоюзный, Галкин, Конструкторский, Фаллер

МПК: B27B 25/02

Метки: лесоматериалов, лесопильной, подачи, раме

...образом, н в та ком положении, 25 пильной рамки в крайИзвестно устройство риалов в лесопильной дущий вал, вращаемый вальцы и пильпую ра Цель изобретения ную сихнронную с ход подачу,Достигается это тем динен с приводным ва муфтой, управляемой смым профилированны с механизмом главного рамы. На чертеже охемати ройство для подачи л Устройство включает ту 1, установленную привода ведущим вало ющим вальцем 3, тру подающий сжатый воз дроссель б, подключен филированный кулачо ный на коренном валу Устройство работает Кулачок б заиреплс что в момент подходаДЛЯ ПОДАЧИ ЛЕСОМАТЕРИАЛОВЛЕСОПИЛЬНОЙ РАМЕ нему нижнему положению, дроссель б от вается, и давление в пневмокамерной муф частично падает, в результате чего пре щается подача...

Номер патента: 292880

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Фаллер

МПК: H01L 41/08

Метки: грузов, конвейер, овый, перемещения, штучных

...описзшя 2 О.Ъ 11.1971 Автор изобретеня А. Н, Фаллер ВсесоозныЙ Иачно-исслецовательскиЙ (ститут деревообрбатываои,его маиИиостроени 535 1 и 3 ( г 3 ШНЕКОВЫЙ КОНВЕЙЕР ДЛЯ ПЕРЕ.",5 ЕЩЕНИЯ ШТУЧНЫХ ГРУЗОВИзвестный конвейер для переме цения штуч- ИЫХ ГРУЗОВ, СССТ 051 ЦИИ ИЗ ССКЦИ 11 С "ОПЗСТ 5 МИ.мсег (.,Чож иу 10 к(струк пиО.Цел:о лаи:ого изобретения является упрощгч(ие конструкции и обеспечение поштучного разбор(1 иука Орсвси. До тигястся .-то гс:.;, что секции конвейера жестко содиисиы между собой и кзгкдая пмесг ОТЛИИЫЙ 0 Г СМС 5 КНОГО И 13 Г НЯВИВКИ ЛОПЗСТИ.па фиГ, 1 изООрзакси шисков 1 эи коивсиср В плзис, ия фиг. 2 - узел А фпг, 1. Еоивсер сост(ит пз шксковык секций 1, жсст(0 (.ОсдПсины,; ъскдм собо з итифтз 5КЗ 5 З 51 сскц 5...

Номер патента: 282800

Опубликовано: 01.01.1970

Авторы: Брейтер, Вахнеев, Вороницын, Егоров, Ермольев, Кузьмин, Некрасов, Плотников, Прилепин, Проектно, Сергеев, Фаллер, Центральный, Энергетики

МПК: A01G 23/081, A01G 23/083

Метки: лесозаготовительная, машинавсесоюзнаяnatehtho-texhiecrir

...с места и плавного остацова при повороте колопнь 1,Механизм поворота колонны 4 стрелы 8 является цепным, работаюцим от гидропривода. Оп включает два плуцжерцых гидроцплицдра 50, которые имеют иа наружных копцах плункеров свободно вращающиеся цепные звездочки или ролики 51. На никций конец поворотной колонны 4 жестко (цапример, ца шлицах) насажена звездочка 52. Между двумя плитами 58, надетыми по обе стороны звездочки (выше и нике ее), располагается холостая отклоняющая звездочка или ролик 54, свободно вращающийся ца своей неподвижно закреплецпой оси. Для передачи крутящего момента слукит приводная цепь 55 (например, втулочцо-роликовая цепь Галля, одцорядная или многорядная с соответствующим разрывным усилием).Принятая схема расположения...

Номер патента: 265850

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Конструкторский, Фаллер

МПК: B21H 3/12

Метки: шнеков

...25 ния равномерного по дляков г,.тем пзгот альной заготовотличтощийоя тнеков с перемен ьную заготовку диаметро.д, пере менением шага твляют до образ не диаметра шн овле(и тем, ным изго- меп- шнека. Известен способ получения шнеков путем изготовления винтообразной спиральной заготовки и путем растяжения ее на валу.Описываемый способ предусм атривает получение шнеков с переменным по длине шагом навивки, Для этого изготавливают спиральную заготовку с наружным диаметром, переменным по длине шнека в соответствии с изменением его шага и растягивают ее до обр аз ования р ав номер ног о диаметр а.На чертеже изображена последовательность технологических операций, используемык для осуществления предложенного способа.При изготовлении спиральной...

Номер патента: 250723

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Калитеевский, Конструкторский, Фаллер

МПК: B65G 17/12

Метки: досок, элеватор

...полок, вплоть до выноса этой доски из направляющего элемента 8 уже на восходящих ветвях цепей элеватора, При этом доска возвращается на те полки, с которых она сошла при огибании звездочек 2. Таким образом обеспечивается циркуляция досок по замкнутому периметру.Поднимаемая восходящими ветвями цепей доска отжимается копиром Б до положения А (см. фиг. 2,а), которому соответствует положение направляющей 7 и впереди идущей полки 4. Положение А является исходным и гарантирует соскальзывание доски с поднявших ее полок и переход по специальному наклонно-вогнутому профилю направляющих 7 на тыльные стороны идущих впереди полок с сохранением первоначальной ориентации доски по пласти. Профиль направляющей 7 подобран так, что при ее вращении вместе...
