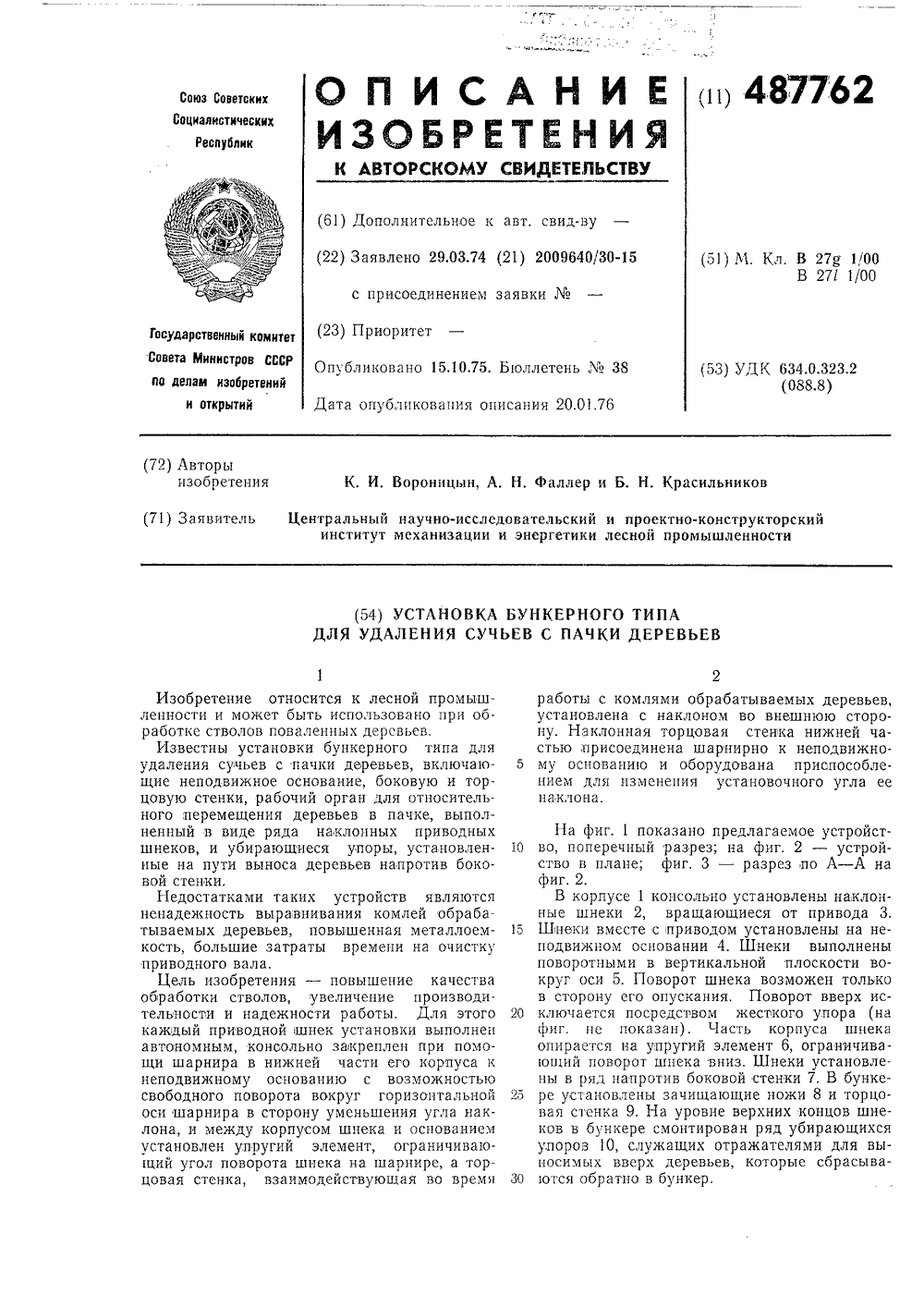

Установка бункерного типа для удаления сучьев с пачки деревьев

Номер патента: 487762

Авторы: Вороницын, Красильников, Фаллер

ZIP архив

Текст

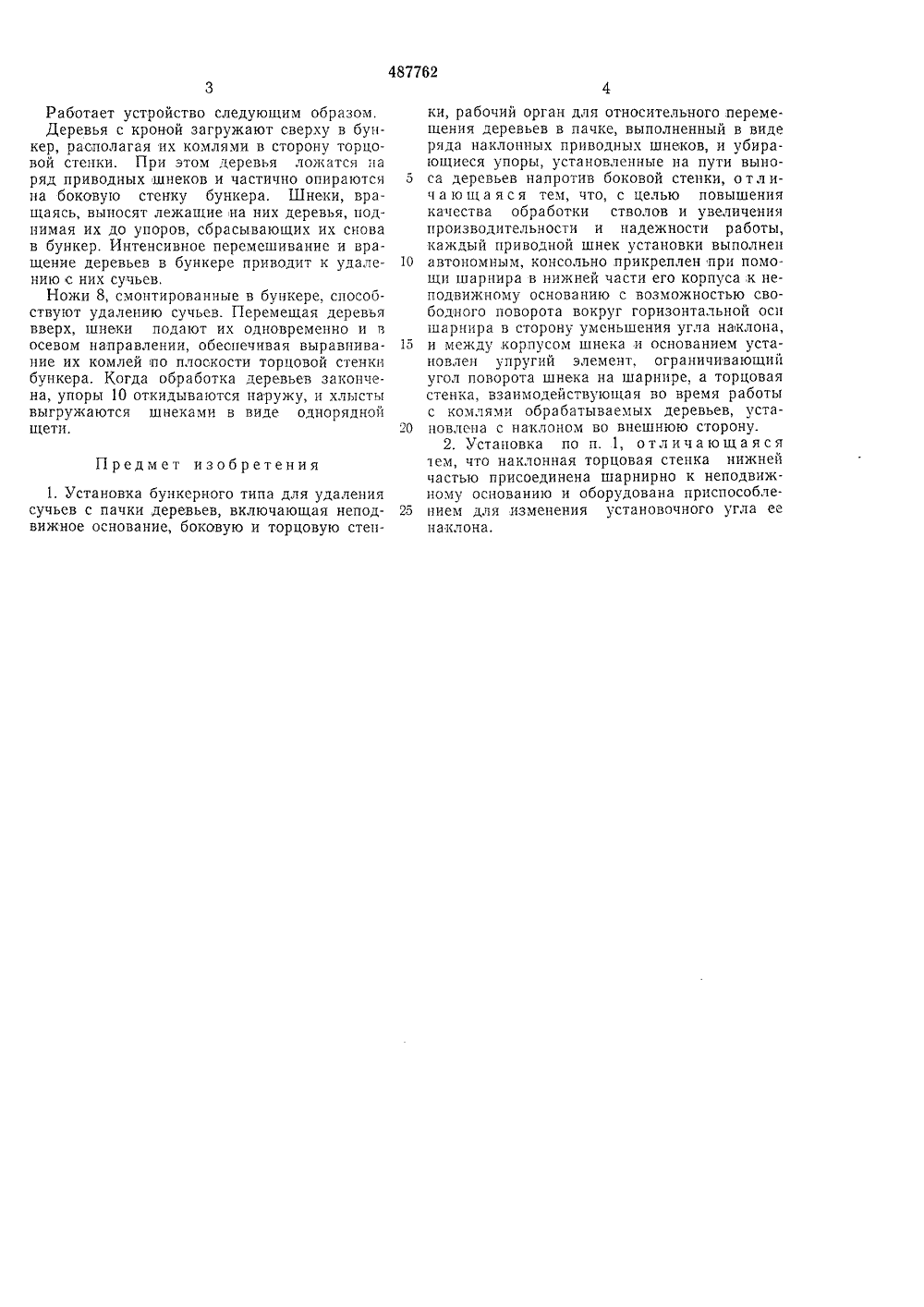

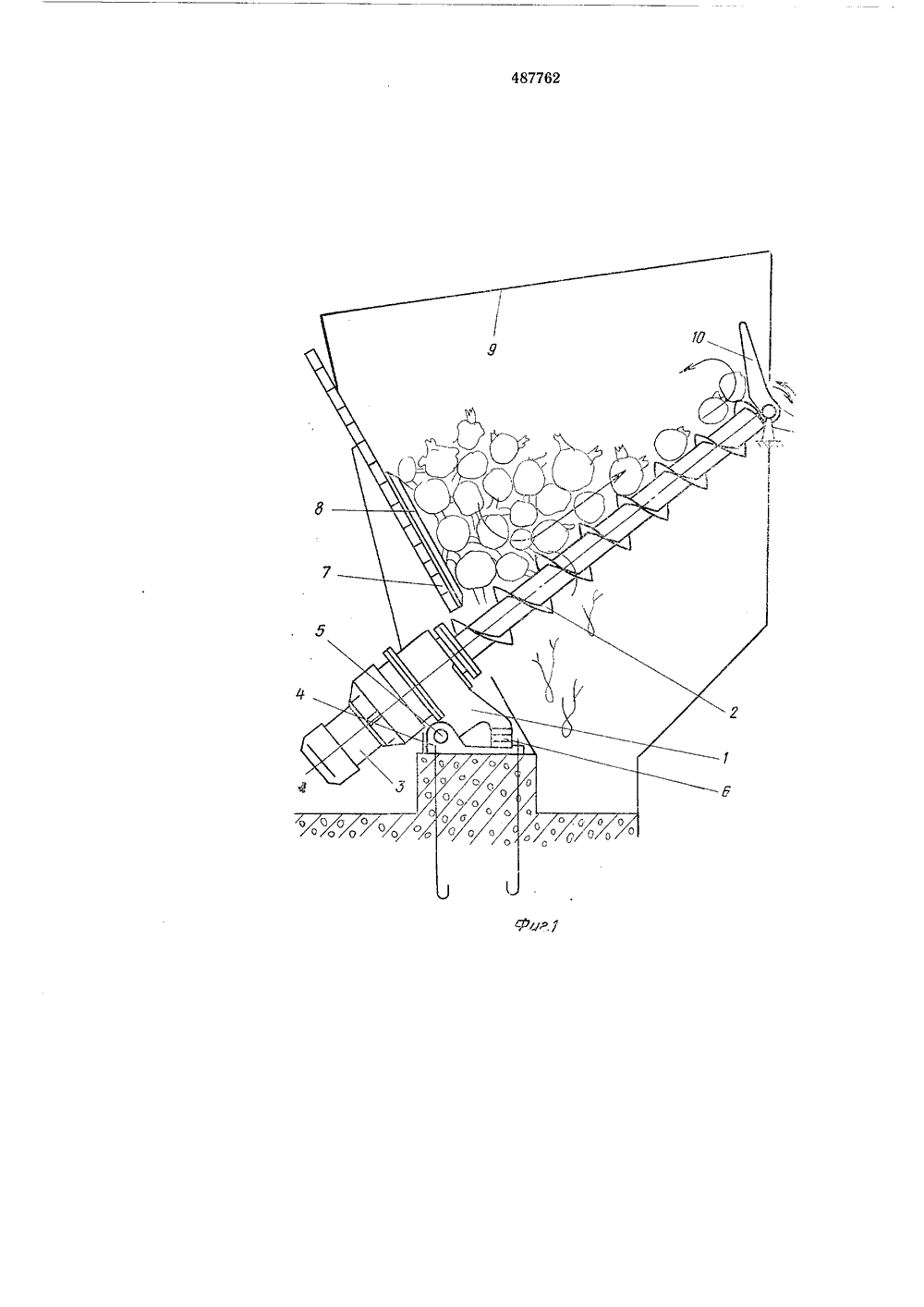

каз 3329,7 Тираж 619 Подписн ЦНИИПИ тета Совета Министров СССР ний и открытий 1 аушская наб., д. 4,5Изд, М 1897 Государственного коми по делам изобрете 13035, Москва, Ж.35, РРаботает устройство следующим образом.Деревья с кроной загружают сверху в бункер, располагая их комлями в сторону торцовой стенки. При этом деревья ложатся на ряд приводных шнеков и частично опираются на боковую стенку бункера. Шнеки, вращаясь, выносят лежащие на них деревья, поднимая их до упоров, сбрасывающих их снова в бункер. Интенсивное перемешивание и вращение деревьев в бункере приводит к удалению с них сучьев,Ножи 8, смонтированные в бункере, способствуют удалению сучьев. Перемещая деревья вверх, шнеки подают их одновременно и в осевом направлении, обеспечивая выравнивание их комлей по плоскости торцовой стенки бункера. Когда обработка деревьев закончена, упоры 10 откидываются наружу, и хлысты выгружаются шнеками в виде однорядной щети. Предмет изобретения1. Установка бункерного типа для удаления сучьев с пачки деревьев, включающая неподвижное основание, боковую и торцовую стенки, рабочий орган для относительного перемещения деревьев в пачке, выполненный в виде ряда наклонных приводных шнеков, и убирающиеся упоры, установленные на пути выно са деревьев напротив боковой стенки, о тл ич а ю щ а я с я тем, что, с целью повышения качества обработки стволов и увеличения производительности и надежности работы, каждый приводной шнек установки выполнен 10 автономным, консольно прикреплен при помощи шарнира в нижней части его корпуса к неподвижному основанию с возможностью свободного поворота вокруг горизонтальной оси шарнира в сторону умсньшения угла наклона, 15 и между, корпусом шнека и основанием установлен упругий элемент, ограничивающий угол поворота шнека на шарнире, а торцовая стенка, взаимодействующая во время работы с комлями обрабатываемых деревьев, уста новлеца с наклоном во внешнюю сторону.2. Установка по п, 1, отличающаясячем, что наклонная торцовая стенка нижней частью присоединена шарнирно к неподвижному основанию и оборудована приспособле нием для изменения установочного угла еенаклона.(22) Заявлено 29.03,74 (21) 2009640/30-15с присоединением заявки МюГосударственный комитет Совета Министров СССР по делам изобретенийи открытий(54) УСТАНОВКА ЬУНКЕРНОГО ТИПА ЛЯ УДАЛЕНИЯ СУЧЬЕВ С ПАЧКИ ДЕРЕВЪработы с комлями обрабат установлена с наклоном в ну. Наклонная торцовая стью, присоединена шарнир му основанию и оборудов нием для изменения уста наклона. ываемых о внешн стенка н но к не ана пр новочног деревьев, юю сторожней ча- одвижно- способлео угла ее Изобретение относится к лесной промышленности и может быть использовано при обработке стволов поваленных деревьев.Известны установки бункерного типа для удаления сучьев с пачки деревьев, включающие неподвижное основание, боковую и торцовую стенки, рабочий орган для относительного перемещения деревьев в пачке, выполненный в виде ряда наклонных приводных шнеков, и убирающиеся упоры, установленные на пути выноса деревьев напротив боковой стенки.Недостатками таких устройств являются ненадежность выравнивания комлей обрабатываемых деревьев, повышенная металлоемкость, большие затраты времени на очистку приводного вала.Цель изобретения - повышение качества обработки стволов, увеличение производительности и надежности работы. Для этого каждый приводной шнек установки выполнен автономным, консольно закреплен при помощи шарнира в нижней части его корпуса к неподвижному основанию с возможностью свободного поворота вокруг горизонтальной оси шарнира в сторону уменьшения угла наклона, и между корпусом шнека и основанием установлен упругий элемент, ограничивающий угол поворота шнека на шарнире, а торцовая стенка, взаимодействующая во время На фиг. 1 показано предлт О во, поперечный разрез; на ф иство в плане; фиг, 3 - ра а фиг. 2.В корпусе 1 консольно установлены наклонные шнеки 2, вращающиеся от привода 3.15 Шнеки вместе с приводом установлены на неподвижном основании 4. Шнеки выполнены поворотными в вертикальной плоскости вокруг оси 5. Поворот шнека возможен только в сторону его опускания. Поворот вверх ис ключается посредством жесткого упора (нафиг. не показан). Часть корпуса шнека опирается на упругий элемент 6, ограничивающий поворот шнека вниз. Шнеки установлены в ряд напротив боковой стенки 7. В бунке ре установлены зачищающие ножи 8 и торцовая стенка 9. На уровне верхних концов шнеков в бункере смонтирован ряд убирающихся упоров 10, служащих отражателями для выносимых вверх деревьев, которые сбрасыва ются обратно в бункер,

Смотреть

Заявка

2009640, 29.03.1974

ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭНЕРГЕТИКИ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ

ВОРОНИЦЫН КОНСТАНТИН ИВАНОВИЧ, ФАЛЛЕР АЛЕКСАНДР НИКОЛАЕВИЧ, КРАСИЛЬНИКОВ БОРИС НИКОЛАЕВИЧ

МПК / Метки

МПК: B27G 1/00

Метки: бункерного, деревьев, пачки, сучьев, типа, удаления

Опубликовано: 15.10.1975
