F25J — Сжижение, отверждение или разделение газов или их смесей посредством давления или обработки холодом
Сосуд для сжиженного газа
Номер патента: 294060
Опубликовано: 01.01.1971
Авторы: Бурмистров, Воротников, Лукаш
МПК: F25J 1/00
Метки: газа, сжиженного, сосуд
...4. Известен сосуд для сжиженного газа, содержащий внутренний корпус и наружньш кожух, разделенные вакуумированной полостью и снабженные трубопроводом с сильфонными вставками. Такой сосуд отличается повышенным напряжением и перекосом сильфонных вставок из-за термических усадок сосуда прц наполнении его сжиженным газом.Предлагаемое устройство позволяет снизить напряжения за счет размещения сильфонных 10 вставок вне сосуда на вертикальном участке трубопровода.На чертеже изображено предлагаемое устройство, общий вид.Сосуд состоит из внутреннего корпуса 1 и 15 наружного кожуха 2, разделенных вакуумированной полостью и снабженных трубопроводом 3 с сильфонными вставками 4, размещеннымивне сосуда. Прц происк Благод 4 на в так, чт дугой, компен...
Всегсоюзная. л;: ; е: наябиблиотека
Номер патента: 298800
Опубликовано: 01.01.1971
Авторы: Дриголенко, Дунаев
МПК: F25J 3/04
Метки: всегсоюзная, наябиблиотека
...колоннами, из которых отбирают продукты разделения воздуха, конденсатором-испарителеми детандером на потоке азота высокого давления, В конденсаторе-испарителе происходитис 1 парение жидкого кислорода и конденса 1 циягазообразного азота высокого давления.Целью изобретения является увеличение 1эффективности процесса теплопередачи в конденсаторе-испарителе. Это достигается тем,что весь газообразный азот высокого давленияиз нижней ректификационной колонны пропускают через конденсатор-испаритель.2Несконденсировавшийся остаток азота после подогрева расширяют,в детандере, Такимобразом обеспечивают дринудительный потоказота в конденсагоре-испарителе, что приводит к увеличению коэффициента теплопередачи и позволяет уменьшить...
Способ обработки газовой смеси путе низкотемпературной сепарации
Номер патента: 303485
Опубликовано: 01.01.1971
Авторы: Акогон, Максимюк, Полосин
МПК: F25J 3/08
Метки: газовой, низкотемпературной, путе, сепарации, смеси
...осушки и удаления серо водорода из природных углеводородных газов.Газ из скважины с температурой и давлениек Превышаюгцихи условия гидратообразования (например, для сероводорода температура, равна 29,5 С и давление 80 - 90 атл), направляют по трубопроволу 1 в сепаратор 2 первой ступени, а из не;о по трубопроводу 3 - в теплообменник 4, тле его Охлаждают ло температуры, близкой к крит;1 ческойИз твплообвенника 4 газ подают в аппарат 5, например струйного типа, з котором происходит дросселирзвание газового потока и Охлаждение до температры ниже критической, при кот 01 Ой прОисхоли; интенсив 10 е гилратообразование, Затем газовый поток с гидратами вводят в св:1 аратср б второй сту)пени, откуда выпавшие гилрагь с помощью устройства 7 с...
Промежуточная плита для пластинчатого теплообменного аппарата
Номер патента: 310461
Опубликовано: 01.01.1971
Авторы: Данске, Иностранна, Ртностраиец
МПК: F25J 5/00
Метки: аппарата, пластинчатого, плита, промежуточная, теплообменного
...угловых каналов, достигается хороший режим перераспрееленя давления и одновременно с этим благоприятный режим потока для протекаошей среды. Изобретение оГносится к пластинчатым тен лообменным аппаратам, в частности к промежуточным плитам для этих аппаратов.Известны промежуточные плиты для пластинчатых теплообмепных аппаратов, состоящие из боковых ребер, угловых вкладышей, установленных по торцам плиты, и опор для закрепления последних.С целью упрощения конструкции промежуточной плиты, а также упрощение крепления 1 промежуточных вкладышей в предлагаемой плите ребра выполнены таким образом, что концы их выступают за пределы плиты, а опоры представляют собой планки Ч-образной формы, при этом каждый угловой вкладыш 1 имеет вырез для...
Способ крепления газовых валлонов в вертикальном положении
Номер патента: 313047
Опубликовано: 01.01.1971
МПК: F25J 1/00
Метки: валлонов, вертикальном, газовых, крепления, положении
...Опубликовано 31, Дата опубликован Авторыизобретения Г. Тарасов и Л. И. Тарасова аявит ОСОБ КРЕПЛЕНИЯ ГАЗОВЫХ БАЛЛО В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИспособам крепртикальном пошнуром 1 охватываются по2 и 3, Д и 4, 2 и 5 и т. д.м, каждый баллон дважд с рядом стоящими бал эластичности шнура мон обны. Баллоны охвать азора. газовых баллоии при помощи одвижного дерспособа являетаютаряж удбез з обретения едмет и предлагается попарно охва 10 Способ креплениявертикальном положе что, с целью повыше ны попарно охватыв щес хем Изобретение относится кления газовых баллонов в веложении,Известен способ креплениянов в вертикальном положенсоединительной детали и,непжателя. Недостатком такогося ненадежность крепления.Для повышения надежностспособ, по которому...
Способ очистки воздуха от двуокиси углерода и осушки его от влаги
Номер патента: 313048
Опубликовано: 01.01.1971
Авторы: Елухин, Светлов, Чернышева
МПК: B01D 53/06, F25J 3/08
Метки: влаги, воздуха, двуокиси, осушки, углерода
...что существенно усложняет эксплуатацию аппарата. Кроме того, в результате истирания и крошения адсорбента возникает опасность 5 заноса твердых частиц в установку, что может привести к нарушению работы ректификационных колонн и загрязнению потового продукта.Предлагаемый способ очистки и осушки 10 воздуха более прост и надежен по сравнениюс известным и отличается тем, что часть воздуха с максимальным содержанием СОз отводят из зоны ее накопления на насадке и используют для ее транспортирования, а сконденсировавшуюся влагу выводят вместе с насадкой и удаляют обратным потоком газа.313048 10 15ОораГпныи оооюк гала (тг 9 Е И 5 ротр ый гопок ооа йойп О - - Р I Х йГло Т 99 / Ромулдм изобретени вуокиси углепри помощи Способ ачистки...
Способ сжижения содержащего азот природногогаза
Номер патента: 315374
Опубликовано: 01.01.1971
Авторы: Иностранец, Иностранна, Мессер, Федеративна
МПК: F25J 1/00
Метки: азот, природногогаза, сжижения, содержащего
...природного газа до температуры хранения ( - 160 С). Свободный от азота жидкий природный газ выводят из низа азотной колонны через провод б и пропускают через теплообменники 7 и 8, где охлаждают до - 160 С.После промежуточного расширения газ попа- даеТ в баки хранения.Отведенный через провод 9 азот, проходя последовательно теплообменники 8, 7, 2 и 1, подогревается до температуры окружающей среды.Холод получают с помощью двух замкнутых циклов с многокомпонентной смесью, соединенных в каскад, а также с помощью дополнительно включенного открытого цикла со смесью метана - азота.,Первый цикл дает практически весь нужный холод между температурой окружающей среды и - 75 С. Он состоит из смеси метана, этана, пропана, бутана и может полностью...
Способ сжижения природного газа
Номер патента: 317873
Опубликовано: 01.01.1971
Автор: Бурлаченко
МПК: F25J 1/00
Метки: газа, природного, сжижения
...газа циркулирующей смеси, которую охлаждают и конденсируют, а конденсат вводят в основной газовый поток.По этому способу теплоту растворения газа в конденсате отводят за счет испарения холодильного агента, что приводит к увеличению расхода энергии, потребляемой на единицу сжиженного продукта,Для уменьшения расхода энергии по предлагаемому способу часть сжижаемого природного газа абсорбируют жидкой смесью тяжелых компонентов, циркулирующей в системе холодильного цикла, при нормальной температуре с отводом теплоты абсорбации, например, водой или воздухом и возвращают в прямой поток природного газа для получения смеси с заданной температурой кипения. На чертеже приведена технологма установки для сжижения прирпо предлагаемому способу....
Устройство для хранения и выдачи хладагента из теплоизолированной емкости
Номер патента: 319824
Опубликовано: 01.01.1971
Автор: Щепин
МПК: F25J 1/00
Метки: выдачи, емкости, теплоизолированной, хладагента, хранения
...трубка снабжена нагревателем, установленным на конце, опущенном в емкость,В предлагаемом устройстве с цшения эффективности его работынец трубки заглушен, а верхний слой пробкой, сообщающейся с еимеющей патрубки для отвода газкислорода.На чертеже представлено предлагаемое устройство.Устройство включает две концентрично расположенные трубки; наружную 1 и внутреннюю 2. В верхней части наружная трубка снабжена полой пробкой 3, сообщающейся с емкостью полостью А и имеющей патрубки 4 для отвода газообразного кислорода,Пробка устанавливается в горловину теплоизолированной емкости с жидким кислородом, Затем в трубку 2 подается нагревающая среда, которая проходит по трубке до нижнего 5 конца. После этого она попадает в зазор между трубками и...
Способ разделения воздуха
Номер патента: 323619
Опубликовано: 01.01.1972
Авторы: Балабаев, Бойко, Головко
МПК: F25J 3/04
Метки: воздуха, разделения
...колонны.На чертеже изображена схема получениякислорода, азота и сырого аргона методом 15 ректификации в воздухоразделительноц установке по предложенному способу.Установка состоит из нижней ректификационной колонны 1, конденсатора 2, верхнец ректификационной колонны 8, адсорберов 20 ацетилена 4, переохладителеи 5 и о, насоса 7,колонны 8 сырого аргона.Установка работает следующим образом.Воздух высского давления и детандерныйвоздух направляют в нижнюю колоннч 1. гВ результате ректификации в карманах колонны 1 собирается жидкпп азот, котооый через псреохладитсль о направляют и колонну 8. Кубовую жидкость,содсржащую порядка 36% кислорода, из куба нижней колонны зо через адсорберы ацетилена 4 и дроссель наставитель Г. БахтюковаТехред 3....
Способ регенерации адсорбционных блоков
Номер патента: 328928
Опубликовано: 01.01.1972
Авторы: Лемберг, Маргулис, Шицман
МПК: B01D 53/04, F25J 3/08
Метки: адсорбционных, блоков, регенерации
...с предложепым способом. 30 с 1 дсть воздуха, используемого для регенерации адсорбера 2 подают через непиль 17 в вихревую трубу 5 на энергетическое разделение. После разделения холодный поток поступает в теплообменник 4, где ои нагревается за счет основного потока воздуха, идущего на осушку, до температуры, близкой к темпер атуре окружающей среды.11 з теплообмеппика 4 подогретый поток воздуха отсасывают эжектором 6, использующим в; дчестве дктившго газа горячий поток воз,уха, идупцй из вихревой трубы 5.11 осле эжекор д 6 схепацнь й поток воздуха,направ.яют в электроцагревдтель 8, откуда через вентиль 14 на регенерацшо адсорберд 2, и далее через вентиль 11 в атмосферу.По окончании регенерации закрывают вентиль 17 пд потоке регеперируоцего...
Ктно-техйичеоная6и5лиотекав. в. герасименко
Номер патента: 333379
Опубликовано: 01.01.1972
МПК: B01D 53/00, F25J 3/08
Метки: герасименко, ктно-техйичеоная6и5лиотекав
...полной регенерации фильтровпредлагается применять в качестве регенерационного газа углекислый газ, получающийсяв процессе дросселирования сжиженной двуокиси углерода при давлении 70 - 8 к%л 9.Получаемый в процессе дросселирования углекислый газ почти не имеет примесей и его ЗО предварительная очистка не требуется, что обеспечивает высокое качество регенерации и исключает потери углекислого газа. Регенерация адсорбционных фильлекислым газом, получающимся пристве жидкой двуокиси углерода,получить на обычных промышленныхках без специальной дистилляциисжиженный углекислый газ, пригоднстоте для использования в качестзетела в энергетических установках, акачестве теплоносителя для ядерныхров.На чертеже представлена схемадля получения жидкой...
Способ обеспечения незабиваемости регенераторов
Номер патента: 340857
Опубликовано: 01.01.1972
Авторы: Зино, Калинина, Мишкина
МПК: F25J 5/00
Метки: незабиваемости, обеспечения, регенераторов
...примесей,Однако количество сжатого воздуха отводимого из регенераторов, определяют условиями теплообмена и в ряде случаев работы воздухоразделнтельных установок его недостаточно для создания необходимого избытка обратного, потока в зоне выпадения примесей,Цель изобретения - увеличение степени очистки регенераторов.Для этого по предлагаемому способу очищенный от примесей вне регенератора поток сжатого,воздуха разделяют на две части, одну из которых, определяемую пз условийджесса теплообмена, возвращают в регенейдо направляют яа дальнейшее-" ии с технологической Сжатый воздух, поступающий по трубопро.воду 1 на разделение в установку, направляют в рсгенераторы 2. Для создания избытка обратного, потока над прямым в зоне выпадения примесей...
Способ предварительного охлаждения сжатого воздуха
Номер патента: 349867
Опубликовано: 01.01.1972
Авторы: Густев, Добудько, Кортиков
Метки: воздуха, охлаждения, предварительного, сжатого
...охлаждается за счет теплообмсна с обратным потоком. После теплообменника-испарителя воздух направляют в отделитель 2 жидкости, где отделяется сконденсировавшаяся влага, и затем через переключающие клапаны 3 и 1 - в реверсивный теплообменник 5. Обратный поток (оброско азот) через переключающие клапаны 6 и 7 поступает в теплообменник-непарно ль. Для создания нспарнтельного эффекта в отброснои поток перед теплообменникою-попрнтслсм через вентиль 8 вводят воду в количестве, необходимом для его насыцсння.Лл умсньшснн потерь холода за счетохлаждення воды до температуры обратного нотона Ввод сс пропзвод 5 т В нескольких местах по ходу обратного потока через вентиль 9.Тем самым обеспечивается увлакненпе обратного потока прн одновремсчпом...
Способ разделения природного газа
Номер патента: 352098
Опубликовано: 01.01.1972
Авторы: Бурлаченко, Виб
МПК: F25J 3/02
Метки: газа, природного, разделения
...противоточного конденсатора 13.Конденсация газа в межтрубном пространстве первого противоточного конденсатора 13 достигается смешением непрерывно поступающего газа с конденсированным газом, охлаждаемым испарением в трубках.Для увеличения разности температур в холодной верхней части конденсатора 13 сконденсированный газ перед дросселированием переохлаждают жидкостью, испаряющейся под давлением 20 - 27 ага в теплообменнике 14, Испаряющийся газ из трубчатки конденсатора 13 подают в отделитель 10, из которого газ под давлением 42 - 58 ата направляют в межтрубное пространство теплообменника 5 и далее в теплообменник 2. Жидкость из отделителя 10 перепускают в теплообменник б для испарения метана.Газ из конденсатора 13 подают во второй...
352099
Номер патента: 352099
Опубликовано: 01.01.1972
Автор: Бурлаченко
Метки: 352099
...теплообменни пдавлением 3 - 30 ать. В холодильнике 18 газ охлаждают до ( - 30) - ( - 40 С) испаряющимся рабочим веществом холодильного цикла (пропан, аммиак, смесь углеводородных газов).В сепараторе 19 конденсат отделяют и дросселируют в конденстор - испаритель под давлением 3 - 30 атм.В трубчатке 3 конденсатора в испарите газ охлаждают путем частичного испарения и деметанизации сконденсированного газа. В сепараторе 20 происходит разделение газо-жидкостной смеси. Жидкость дросселируют в колонну 2 для контакта с испарившимся газом при температурах до - 100 С и давлении 3 - 30 атм. Газ из колонны с малым содержанием пропана и этана отводят в теплообменник 17, Из сепаратора 20 газ направляют в турбодетандер 21, где он расширяется до 55 атм,...
Способ разделения воздуха
Номер патента: 353115
Опубликовано: 01.01.1972
Авторы: Добудько, Костромин, Ронжин
МПК: F25J 3/04
Метки: воздуха, разделения
...(под теплом перегрева подразумевается количество тепла, которое можетотдать детапдерпый поток после его расшире:ия при охлаждении до температуры конденсации). Это тепло и современных установках разделе;ия Воздуха, работающих с долей дета дсрного потока порядка б - 15 Оо от перерабатывасмого воздуха, получается в результате работы детапдера па наиболее Высоком те,псрат рис у ровие, допскаемом тепловым балансом устаиовки, и может достигать существсппой Всличпиы,При у Вслпчении ко.ИчестВ 2 п 2 ра В иге.егеЙ част: колопны повышается эффективпость процесса раздслспея что ПОЗВОяет при пОлуепее кислорода повышенной концентрации увелшшть его выход, либо увеличить копцепграцио получаемого кислорода без сцижеппя Выхода, либо использовать возникший...
Способ удаления твердой углекислоты из насадки регенераторов
Номер патента: 354241
Опубликовано: 01.01.1972
МПК: F25J 3/08
Метки: насадки, регенераторов, твердой, углекислоты, удаления
...4 - 5 час,Цель изобретения - сокращение времениочистки регенераторов от твердых примесей,повышение степени очистки и увеличение срока работы регенераторов.Цель достигается тем, что отогрев насадкирегенераторов производят прямым потоком 30 воздуха, идущего из компрессора, с последующим выбросом его в атмосферу.На чертеже представлена схема реализации предложенного способа.Способ осуществляют следующим образом.Производят остановку блока разделения воздуха. После чего закрывают вентиль 1 подачи воздуха петли в детандерный теплообменник 2 и дроссельную заслонку 3 на линии поступления воздуха в нижнюю колонну.Открывают задвижку подачи воздуха 4 в блок регенераторов б и вентиль б сброса воздуха в атмосферу, установив расход воздуха в...
Способ охлаждения крекинг-газа
Номер патента: 354675
Опубликовано: 01.01.1972
Авторы: Иностранна, Иностранцы, Лимитед, Сагами
МПК: F25J 1/02
Метки: крекинг-газа, охлаждения
...крекинг-газа из крекинг-печи 1 поступает в теплообменник 4, в котором происходит ее охлаждение, Трубопровод 5, соединяющий крекинг-печь с теплообменником 4. е354678 Заказ 3580/12 Изд.1477 Тираж 406 ЦНИИПИ Комитста по аслам изобрстсиий и открытий при СМосква, Ж, Раушскпя иаб., д. 4/5 Подписио стс Министров СССТипография, ир. Сапунова, 2 лается как можно короче. Крекинг-газ из крекинг-печи быстро поступает в теплообменник, в котором он охлаждается до температуры, обеспечивающей прекращение термического крекинга. Смесь крекинг-газа из теплообменннка 4 по трубопроводу б поступает в холодильник 11, где она охлаждается посредством распыления подаваемого в холодильник 11 по трубопроводу 8 тяжелого масла. Охлакденный в холодильнике 11...
Установка для сжижения газов
Номер патента: 386220
Опубликовано: 01.01.1973
Авторы: Алентьева, Архаров, Бел, Шишов
МПК: F25J 1/00
...конструктивных материалов и температурных уровнеи расширения газа в детандере,позволяет при низких температу рах пслучать малые дополнительные тепловые потери в детандере, обусловленные переносом тепла с верхнего температурного уровня на нижний и смешением в мертвом объеме цилиндра.На чертеже показана принципиальная схсма предлагаемой установки.При работе газ сжимают в компрессоре 1, охлаждают в теплообменнике 2, ватне 8 с жидким хладоагентом и теплообменнике 4, после чего часть газа по трубопроводу 5 через клапан б подают в рабочую полость детандера 7, где газ расширяется и через клапан 8 по трубопроводу 9 поступает в обратный поток, Остальной газ охлаждают в теплообменниках 10 и 11 обратным потоком газа. Далее газ снова делят на два...
386221
Номер патента: 386221
Опубликовано: 01.01.1973
МПК: F25J 3/08
Метки: 386221
...выполненсоединенных конусовлителями жидкой фарозга для торможениядукта установлен коВ описываемом услять природный газкомпоненты и выделприменения специальновак, используя энер Устройство работает следующим образом.Очищенная от твердых и жидких частиц 10 смесь газов, например приро,дный газ, закручивается и разгоняется до сверхзвуковых скоростей в сопловом аппарате 1, В результате политропного расширения газа температура его понижается, Затем таз проходит по следовательно через набор конусов 2, обеспечивающих его дальнейшее расширение (геометрическое сопла) и сепарацию сконденсировавшихся частиц к,стенкам. Таким образом, пристеночные слои закрученного потока 20 газа, сжатые центробежными силами, насыщаются охлажденными частицами. В...
Установка для разделения воздуха методом глубокого охлаждения
Номер патента: 387193
Опубликовано: 01.01.1973
Автор: Московский
МПК: F25J 3/04
Метки: воздуха, глубокого, методом, охлаждения, разделения
...и освобождается от содержащихся в нем влаги и двуокиси углерода. Часть воздуха ( 74%) подвергают предварительному разделению в основном дефлегматоре 4 под давление 4,1 - 4,2 ата.В дефлегматоре кипит жидкий кислород,пары которого отводят в колонну окончательного разделения 5. Полученную при разделении паровую фракцию после основного дефлегматора 4, незначительно обо гащенную азотом, подогревают в реверсивцыхтеплообменциках 2, 3, расширяют в турбодетандере 6 до давления 2,5 ата, а затем направляют в дополнительный дефлегматор 7, где происходит дальнейшее ее разделение ца О газообразный азот и жидкость. Тепло конденсации отводят кипящей жидкостью, обогащенной кислородом, поступающей из основного дефлегматора 4. Пар далее поступает...
390339
Номер патента: 390339
Опубликовано: 01.01.1973
МПК: F25J 3/00
Метки: 390339
...смеси, содержащей 80 г/нм компонентов С 5+на узкие фракции и чистые компоненты,25 Сырой газ с давлением 160 в 2 ата и температурой 50 - 80 С направляют в сепаратор 1 для отделения механических примесей и пластовой воды, унесенной газом. Очищенный газ подают в верхнюю часть ректификационного 30 аппарата 2. В аппарате газ проходит ректифи390339 Условия вывода фракций или компонентов из аппаратаТемпература, С Давление, атм СавС,пС,С,С, - С,175 в 1 160 в 1 150 в 1 140 в 1 80 - 70 80 - 70 70 - 60 60 - 40 50 - 30 30 - 20 10 т"ыроц Составитель Г. Бахтюкова Техред 3, Тараненко Корректоры: В. Петрова и Е. Давыдкина Редактор Т. Девятко Заказ 509/1 Изд.2088 Тираж 576 Подписное ЦНИИПИ Государственного комитета Совета Минястров СССР по делам...
5шигшо=тх1шнеская
Номер патента: 392301
Опубликовано: 01.01.1973
МПК: F25J 3/04
Метки: 5шигшо=тх1шнеская
...метана в паре по высоте концентрационной колонны, а очистку углеводородов, имеющих температуру кипения выше, чем ксецоц, производят в процессе ректификации в отдельной разделительной колонне.Отмытую в колонне концентрирования кислорода и метана жидкость испаряют нацело в испарителе, теплоносителем в котором в связи с большой разностью температур кипения различных углеводородов и криптоца применяют воду.На чертеже показана принципиальная схема для осуществления предлагаемого способа.Первичный криптоцовый концентрат из установки (ца чертеже це показана) без предва. рительной очистки от углеводородов подают в среднюю часть колонны 1 по трубопроводу , Жидкий кислород с малым содержанием криптона и ксецона направляют по трубопроводу 3 в...
Вптб»••; тп”1пa-it-ii» i i. ij
Номер патента: 393546
Опубликовано: 01.01.1973
Авторы: Проворный, Рабинович, Рожинский, Столпер
МПК: F25J 5/00, G05D 27/00
Метки: вптб, тп"1пa-it-ii»
...сравнивается сВ том случае, когдпревосходит допустиь0 ляется изменение хотурбодетандера 4 в сной величиной дебалана регулирующий орг Известен способ деления газов в х тем применения хо С целью сокращ лагаемому способ изменяют в зависи го дебаланса. На чертеже предста способа. Способ осуществляуправления процессом разолодильных установках пулодопроизводительности. ения энергозатрат по преду холодопроизводительность мости от величины тепловоанс в устр допустим а величи ую величи лодопроиз оответстви нса путе ан 5, Предмет обретени ии установившегося режима оразделительной установки 1 енение значений параметров, уравнение теплового баланса приводит к нарушению равенничеством холода, вырабатыновке, и величиной холодопоСпособ управлени газов...
Способ автоматической стабилизации теплового
Номер патента: 394636
Опубликовано: 01.01.1973
Авторы: Гагуа, Густов, Каклюгин, Сохнев
МПК: F25J 3/00, F28D 17/00
Метки: автоматической, стабилизации, теплового
...не обеспечивает оптимального использования единичной мощности режима работы. Оптимальное использование единичной мощности режима работы реверсивцых теплообменников достигается тем, что интервалы времени между переключениями устанавливают равными пугем воздействия ца петлевой или прямой потоки дутья, а период дутья залают по значению параметра, характеризующего длительность цикла, например по целорскупеоации.Чертеж иллюстрирует предлагаемый способ).Температурная информация от датчиков, установленных ца холодном конце теплообмецциков, поступает ца входы 1 и 2 управляющего устройства ), которое на выхолах 4 и 5 формирует программу переключейия принуди гельных клапанов этих теплообмснников.:) читывая конструктивные отклон изготовлении...

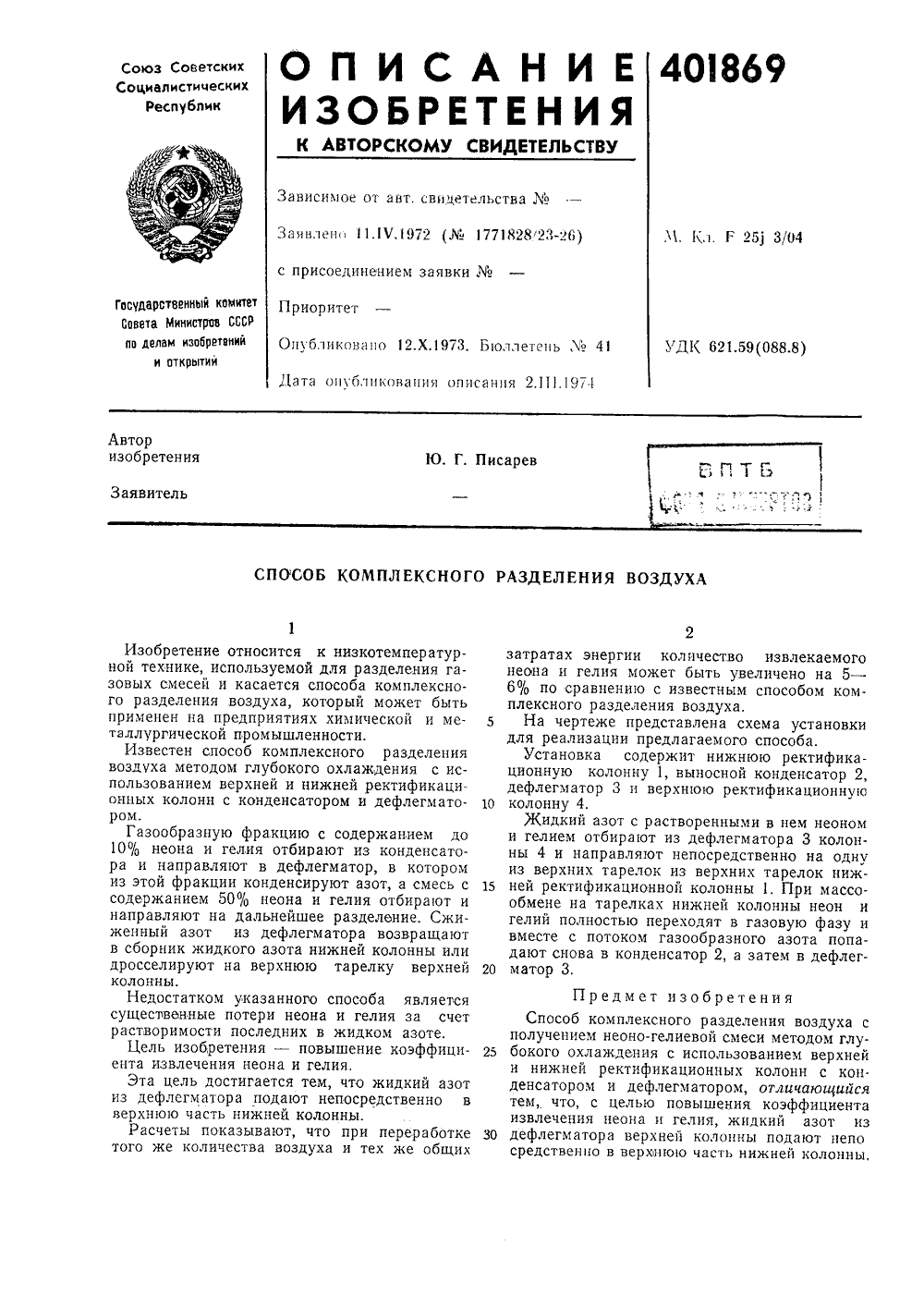

401869
Номер патента: 401869
Опубликовано: 01.01.1973
МПК: F25J 3/04
Метки: 401869
...азота нижней колонны или дросселируют на верхнюю тарелку верхней колонны.Недостатком указанного способа является существенные потери неона и гелия за счет растворимости последних в жидком азоте.Цель изобретения - повышение коэффициента извлечения неона и гелия.Эта цель достигается тем, что жидкий азот из дефлегматора подают непосредственно в верхнюю часть нижней колонны.Расчеты показывают, что при перераб того же количества воздуха и тех же о затратах энергии количество извлекаемогонеона и гелия может быть увеличено на 5 -6% по сравнению с известным способом комплексного разделения воздуха,5 На чертеже представлена схема установкидля реализации предлагаемого способа.Установка содержит нижнюю ректификационную колонну 1, выносной...
403206
Номер патента: 403206
Опубликовано: 01.01.1973
МПК: F25J 3/08
Метки: 403206
...через трубопровод 2 отдельныи доцолпительп поток расширяют в дроссельным клапан 22 и направляют в верхнюю часть колонны низкого давления. Дополнительный поток труб провода 20 расширяют в дросссльный кляпяп 23 до давления колонны низкого давлени, испаря:от в конденсаторе 3 и используют для охлаждения верхней части коло шы среднего давления. Испаряемый воздух соединяют с воздухом из турбины 13 в трубопроводе4 и подают вместе с этим воздухом в нпжшоюреть колонны низкого давления.В колонне среднего давления разделяют подаваемый воздух ня азот и сырой кислород, который получают в жидком виде в кубовой части колонны с содержанием кислорода 41%. Азот в газообразном состоянии отводят по трубопроводу 24 цз верхней части колонны...
Теплообменник для получения сверхнизких
Номер патента: 406085
Опубликовано: 01.01.1973
Авторы: Звонков, Стависский, Тамбовцев
МПК: F25J 5/00, F28D 17/02
Метки: сверхнизких, теплообменник
...сое виям их со стемы,напр Предмет изобрете 1 О Теплообменник для получения температур, содержащий корпус ной в нем,насадкой для растворе и передачи с помощью теплопро разующихся низких температур15 корпуса, отличающийся тем, что вышения экономичности, насадк в виде плотно соединенных, напр в вакууме, одна с другой по лини новения тонких медных проволо20 женных вдоль корпуса с образ стемы направленных каналов. ены с корпувакууме. В Изооретение относится к холодильной технике.Известны теплообменники для получения сверхнизких температур, содержащие корпус с помещенной в нем насадкой для растворения Не в Не и передачи с помощью теплопроводности образующихся, низких температур к стенкам корпуса.Описываемый теплообменник отличается от...
361375
Номер патента: 361375
Опубликовано: 01.01.1973
Метки: 361375
...воды, например в воздухоразделительных установках, путем контакта с потоком сухого азота.Температура холодной воды, получаемой в скруббере азотно-водяного охлаждения, обычно ниже температуры сухого азота, поступающего в скруббер не более, чем на 1 - 2 С,С целью более глубокого охлаждения воды поток сухого азота предварительно охлаждают частью полученной охлаждаемой воды. Полученная по предлагаемому способу холодная вода может быть использована, например, для доохлаждения влажного технического аргона перед направлением его в блок сорбционной осушки, что позволяет в два - три раза уменьшить объем сорбента, необходимого для осушки, или же соответственно увеличить время работы сорбента до регенерации,На чертеже представлена схема реализации...
