Номер патента: 1241039

Опубликовано: 30.06.1986

Авторы: Борочин, Гааг, Гриценко, Растворов

МПК: F01K 25/10, F25B 11/00, F25B 29/00 ...

Метки: диоксида, производства, твердого, тепла, углерода

...освобождаются от капельной влаги и направляются в регенератор 9 по линии прямого потока 10, при этом они дополнительно охлаждаются обратным потоком 11. При закрытых регулирующих вентилях 22, 24, 25, 28, 30 и открытых 21, 23, 26, 27, 29 газы при температуре около 143 К и давлении 0,2 МПа через регулируюций Вентиль 21 поступают в трубное пространство 6 теплообменника-вымораживателя4, на поверхности которого происходит выморякивание диоксида углерода, нри этом скорость газового потока около 5 м,7 с. Для достижения достаточной степени Вымораживания диоксида углерода на поверхности скорость движения газов должна быть по Возможности малой, кроче того, скорость газового потока не должна превышать критичес кой скорости, при которой может...

Номер патента: 1241040

Опубликовано: 30.06.1986

Авторы: Захаров, Лепявко, Шиморский

МПК: F25B 49/00

Метки: холодильная

...установка работает следующим образом.При высокой температуре охлаждающего конденсатора 2 воздуха и, следовательно, высоком давлении конденсации жидкий холодильный агент из конденсатора 2 сливается в ресивер 3, затем, пройдя через терморегулирующий вентиль 4, регулирующий заполнение испарителя, подается в испаритель 5. Пары хладагента из испарителя 5 поступают на всасывание компрессора 1, после чего цикл повторяется.При значительном понижении температуры охлаждающего воздуха падает давление конденсации и уменьшается перепад давлений между сторонами высокого и низкого давления до величины, недостаточной для удовлетворительного питания испарителя 5 холодильным агентом. В этом случае умень 5 О 5 20 25 30 35 40 45 шается проходное сечение...

Номер патента: 1136578

Опубликовано: 07.07.1986

Авторы: Братков, Волков, Кравченко

МПК: F25B 43/00

Метки: сепаратор

...выхода осушенного25 30 35 40 45 50 55 пара, при этом на внутренней поверхности колонны в шахматном порядке укреплены отбойники, наклоненные в сторону указанного патрубка, над каждым из которых в стенке колонны выполнены отверстия, в цилиндрическом отверстии отражателя установлена пластина, а цилиндрическая колонна в месте соединения с отражатЕлем снабжена желобом, подключенным к днищу корпуса посредством сливного патрубка, причем соосно корпусу, под отражателем, дополнительно установлен цилиндрический. сетчатый экран, снабженный на верхнем торце сетчатой диафрагмой и разделенный внутри сетчатыми радиальными перегородками, причем спиральная часть ввода парожидкостной смеси размещена между экраном и корпусом.На фиг. 1 изображен сепаратор;...

Номер патента: 1242688

Опубликовано: 07.07.1986

Авторы: Байрамов, Буяджи, Давлетов, Жадан

МПК: F25B 1/06, F25B 5/00

Метки: машине, холода, холодильной, эжекторной

...кипящего компонента перед дросселированием и смешивают с этим потоком после испарения последнего. Изобретение относится к холодильной технике, а конкретно к способамполучения холода в эжекторной холодильной машине, работающей на смесивысококипящего и низкокипящего компонентов,Целью изобретения являет 5:я повышение экономичности.На чертеже представлена: схемаэжекторной холодильной машины, реализующей предлагаемый способ,Холодильная машина содержит генератор 1, эжектор 2, фракционный конденсатор 3, дроссельные вентили ч и 15 5, теплообменники 6 и 7, конденсатор-испаритель 8, испаритель 9, насос 10 и смесительный трубопровод 11,Холодильная машина работает следу О ющим образом,В генераторе 1 с помощью постороннего теплоносителя...

Номер патента: 1242689

Опубликовано: 07.07.1986

Автор: Шлейников

МПК: F25B 15/02, F25B 25/02

Метки: абсорбционная, холодильная

...с всасывающим патрубком 15 и нагнетательным патрубком 16, второй охладитель 17 жидкого хладагента с жид костной остью 18 и полостями 19 и 20 паров низкого и высокого давлений, второй промежуточный сосуд 21 и второй всасывающий патрубок 22 компрессора 14. 25Кроме того, установка содержит дроссели 23-26 и насосы 27 и 28.Установка работает следующим образом.Крепкий раствор забирается насо- ц сом 27 из абсорбера 1 низкого давления и подается частично через регенеративный теплообменник 3 в генератор 5, а оставшейся частью - в абсорбер 2 высокого давления в котором дополни 935 тельно насыщается парами хпадагента высокого давления. Образующийся высоконасыщенный раствор из абсорбера 2 забирается насосом 28 и подается через регенеративный...

Номер патента: 1242690

Опубликовано: 07.07.1986

Авторы: Заславер, Омельчук, Харченко, Шувалов

МПК: F25B 39/04

Метки: конденсатор, установок, холодильных

...установленыгоризонтальные ряды форсунок 6. Секции 1 соединяются между собой параллельно при помощи верхних газовых инижних жидкостных 8 коллекторов. 20Коллекторы выполнены сборными из от -дельных звеньев 8, приваренныхк верхней и нижней трубам 10, Секции1 выполнены в виде прямоугольной рамки, сваренной из труб 10, образующих горизонтальные стороны рамки,и труб 11, образующих ее вертикальные стороны, Панели 12 ввариваютсяв рамки секции таким образом, что содного конца рамки остается щель, ЭОпричем в соседних секциях пакета,щели располагаются на противоположных сторонах, чем достигается после цовательное протекание воды между секвиями. Последняя по ходу воды форсунка 13 установлена в нижней частикрышки 3. Конденсатор устанавливаетсяу...

Номер патента: 1244443

Опубликовано: 15.07.1986

Авторы: Жадан, Петренко, Юрченко

МПК: F25B 1/06

Метки: биагентная, пароэжекторная, холодильная

...холодильной биагентной установке, в которой используются высококипящий и низкокипящий компоненты, причем у низкокипящего компонента удельный вес выше, чем у высококипящего.Цель изобретения - повышение эконо мичности.На фиг. 1 схематйчно изображена предлагаемая установка; на фиг. 2 - ресивер с жидкими высококипящим и низко- кипящим компонентами смеси. Установка содержит эжектор 1, конденсатор 2, холодильную ветвь 3 низкокипящего компонента, дроссель 4, испаритель 5 приемную камеру 6 эжектора 1, силовую ветвь 7 высококипящего компонента, парообразователь 8, рабочее сопло 9 эжектора 1, диффузор 10 эжектора 1, ресивер 11 с жидкими высококипящим 12 и низкокипящим 13 компонентами, насос 14, входной патрубок 15 жидкой биагентной смеси в...

Номер патента: 1245815

Опубликовано: 23.07.1986

Автор: Шлейников

МПК: F25B 1/06

Метки: холодильная

...сопла эжектора с конденсатором после насоса, а переохладитель по второму потоку включен в линию связи пассивного сопла эжектора с выходом из конденсатора через дроссель.1245815 Составитель Ю. Суков Редактор Л. Шандор Техред И. Верес Корректор В. Синицкая Заказ 3981/28 Тираж 482 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к холодильной технике, а именно к компрессионным холодильным установкам.Целью изобретения является повышение экономичности путем сокращения расхода энергии.На чертеже представлена схема предлагаемой холодильной установки.Установка содержит компрессор 1,...

Номер патента: 1245816

Опубликовано: 23.07.1986

Автор: Пискарев

МПК: F25B 9/00

Метки: микроохладителя, работы

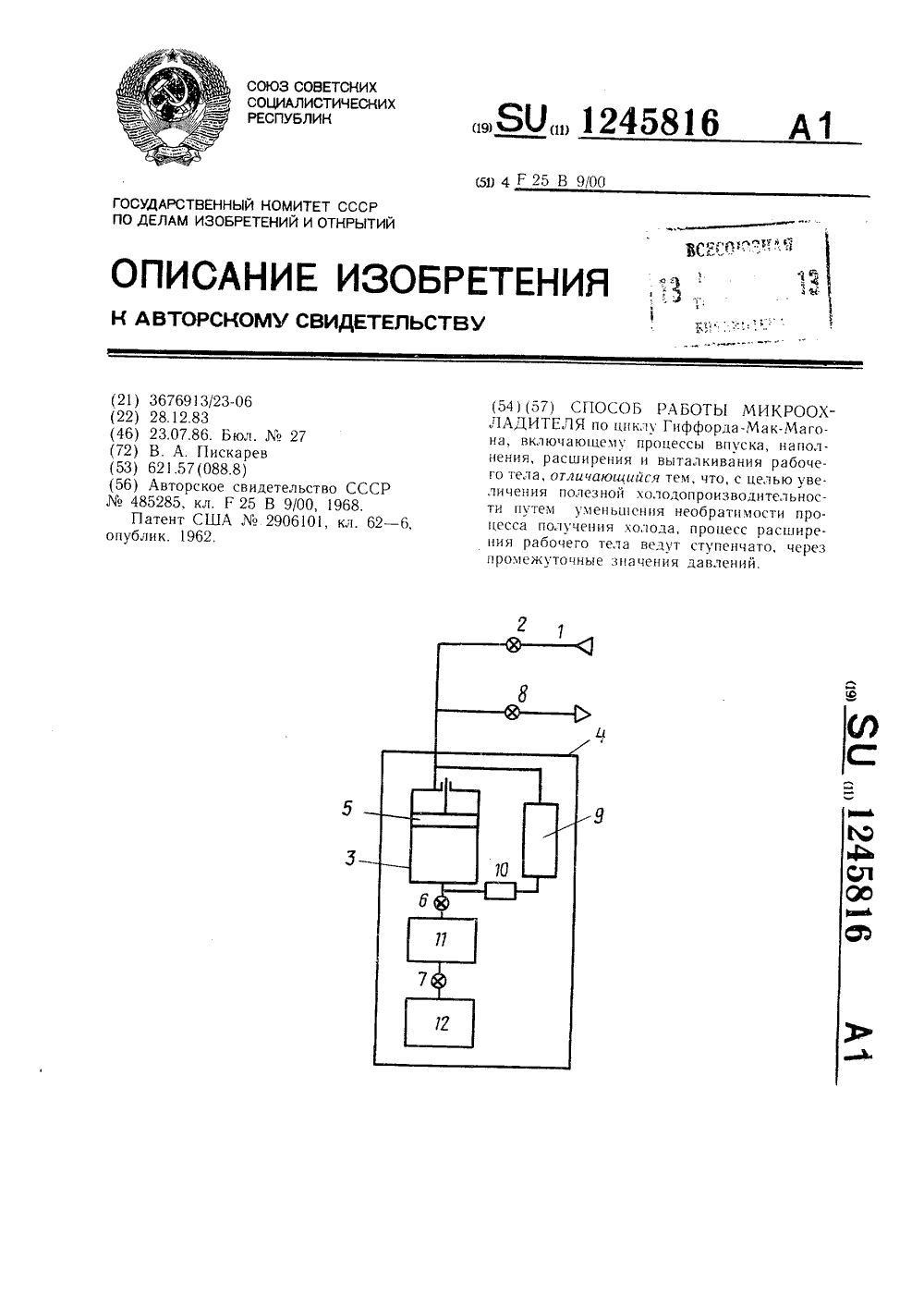

...1, впускной клапан 2, цилиндр 3, расположенный в вакуумном кожухе 4, вытеснитель 5, клапаны 6 и 7, выпускной клапан 8, регенератор 9, теплообменник 1 О нагрузки, дополнительные полости 11 и 12.Способ работы микроохладителя заключается в следующем.Газ, сжатый в компрессоре, по впускному трубопроводу 1 через открытый впускной клапан 2 подается в теплую полость цилиндра 3, расположенного в вакуумном кожухе 4. Вытеснитель 5 г 1 ри этом находится в нижней мертвой точке (н,м.т.). При открытом впускном клапане 2 и закрь 1 тых клапанах 6 и 7 и выпускном 8 вытеснитель перемеШается в верхнюю мертвую точку (в.м.т.). При этом газ из тепловой полости цилиндра 3 переталкивается вытеснителем 5 через регенератор 9 и теплообменник 10 нагрузки в...

Номер патента: 1245817

Опубликовано: 23.07.1986

Авторы: Гайворонский, Пронин, Савенков

МПК: F25B 9/00

Метки: золотников, поршневой, привод, расширительной

...дифференциальных механизма, солнечная шестерня 9 и 10 каждого из которых жестко соединена с коленчатым валом 3, а каждая корончатая шестерня 11 и 12 установлена в корпусе 6 привода с возможностью поворота вокруг своей оси и жестко связана с одним из рычагов 7 и 8 управления, а водило 13 и 14 каждого дифференциального механизма кинематически связано с шестерней 15 и 16 вала одного из золотников 4 и 5.Солнечная шестерня 1 О с помощью механической передачи 17 связана через солнечную шестерню 9 с коленчатым валом 3. Машина также имеет полости 18, 21 и 22 и окна 19, 20, 23 и 24.Поршневая расширительная машина работает следующим образом. При приближении поршня 2 к одной из своих мертвых точек, например к верхней, рабочее тело из полости 18...

Номер патента: 1245818

Опубликовано: 23.07.1986

Автор: Аникеев

МПК: F25B 9/02

Метки: дроссельной, работы, установки, холодильной

...ступени охлаждения выполнен в коллекторе 13., а ес теплообменцик 9 нагрузки (фиг. 1) представляет собой часть внутреннего сосуда 4 Дьюара, размещенную между его дном и регенеративным теплообмеццикомэтой же ступени охлаждения. К внешней стороне лна внутреннего сосуда 14 Дьюара прикреплен объект 15 охлаждения.С целью расширения в дросселях 6 только жидкой фазы в змеевиках регецеративцых теплообменциков могут быть выполнены различного типа сборники конденсата, снабженные дросселем 6.В случае большого диаметра навивки трубчатых змеевиков регецератиццых теплообменников и применения в них труб диаметром более 2 мм для интенсификации процессов сепарации и теплообмена в них могут быть размегцены осевые завихрители двухфазного потока.Дроссельная...

Номер патента: 1245819

Опубликовано: 23.07.1986

Авторы: Арутюнов, Гейдаров, Гусейнов, Кулиев

МПК: F25B 31/02

Метки: агрегата, работы, холодильного

...Составитель В. Добротворцев Редактор Л. Шандор Техред И. Верес Корректор В. Синицкая Заказ 398128 Тираж 482 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Москва, Ж - 35, Раугиская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к холодильной технике, а именно к компрессионным холодильным агрегатам, имеющим герметичный компрессор. Цель изобретения - увеличение холодопроизводительности путем повышения точности поддержания величины перегрева паров хладагента перед их сжатием. На чертеже представлена принципиаль 1 О ная схема холодильного агрегата, с помощью которого реализуется предлагаемый способ. Холодильный агрегат содержит мотор- компрессор 1,...

Номер патента: 1245820

Опубликовано: 23.07.1986

Авторы: Литманович, Малаховский, Рацуцкий, Славуцкий, Тихомиров

МПК: F25B 31/02

Метки: агрегат, холодильный

...5 закреплен короб 6, имеющий основание 7 и крышку 8. Основание 7 изготовлено в виде двугранного угла, величина которого равна 130 в 140". Передняя грань 9 основания 7 расположена в плоскости, перпендикулярной плоскости симметрии агрегата и проходящей через ось симметрии компрессора 4. Короб 6 установлен на кожухе компрессора 4 с зазором, определяемым из следующих соотношенийд =- (0,020 - -0,035) Я;Е =11,7 2,2)д,О - минимальная величина зазора, мм; О - производительность вентилятора,3 чЕ - величина зазора между переднейкромкой основания и кожухом, мм. Длины граней основания связаны соотношениемь-- 1. г где 1., в дли передней граца основания,мм: 1., в дли задней грани основания, мм.В задней грани 10 основания 7 выполнены окна А,...

Номер патента: 1245821

Опубликовано: 23.07.1986

Авторы: Орлов, Славуцкий, Тихомиров

МПК: F25B 31/02

Метки: моноблочная, холодильная

...и выполненных в виде швеллерных коробок, внутри которых размещены магистральные трубопроводы, а теплоизолирующий кожух выполнен в виде съемного короба, имеющего в нижней части пазы под кронштейны.-Я Составит Техред И.Тираж 482ИПИ Государстве по делам изобреМосква, Ж - 35 ППП Патент, г. елв И.3 ерес идаковКоррсГ 1 одпиомитета Соткрытийкая на 5.,д, ул. Г 1 ро ктор В. Синицкая сноеССР зедактор А. ШандорЗаказ 3981/28ВН нного к тений и Рау гн Ужгоро130лиал Изобретение относится к холодильной технике и может быть использовано в холодильных машинах, предназначенных для охлаждения камер, шкафов, витрин и других видов оборудования. Целью изобретения является упрощение конструкции и улучшение условий эксплуатации.На фиг. 1 изображено...

Номер патента: 1245822

Опубликовано: 23.07.1986

Авторы: Акчурин, Гавриленко, Гарин, Мазаев, Позняк, Приходько

МПК: F25B 39/00

Метки: конденсатор-испаритель

...тель, обп(ий вид; на фиг. 2 узел 1 на фиг. 1.Конденсатор-испаритель содержит корпус 1 с патрубками входа 2 и 3 и выхода 4 и 5 рабочей среды. Внутри корпуса 1 размещены верхняя 6 и нижняя 7 трубные доски, между которыми расположены теплообменные трубы 8 и 9, разделенные на два участка. Над теплообменными трубами 9 установлен коллектор О отвода неконденсирующихся газов. Для осуществления барботирования пара над нижней трубной доской 7 расположен барботер 11, ад которым смонтирована распределительная решетка 12 с кольцевыми зазорами 13 относительно теплообменных труб 8 и 9. 3,ля подачи пара в барботер 1 имеется трубопровод 14 с вентилем 15 для регулирования расхода. В нижней части корпуса 1 под трубной доской 7 находится...

Номер патента: 1245823

Опубликовано: 23.07.1986

Авторы: Давыдович, Иванов, Иванова

МПК: F25B 43/00

Метки: консервации, системы, фильтра-адсорбера, холодильной

...3981/28 Т и раж. 482 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытии 113035, Москва, Ж - 35, Раушская наб., д. 45 филиал ППГ Патент, г. Ужгород, ул. Проектная, 41Изобретение относится к очистке сжатых газов, в частности хладагента, циркулирующего в замкнутых холодильных или микрокриоген ных системах. Целью изобретения является повыше 5 ние надежности и ресурса работы фильтра-адсорбера. На чертеже представлен фильтр-адсорбер для реализации предлагаемого способа. 1 Офильтр-адсорбер содержит корпус 1 с размещенным в нем адсорбентом 2, пружину 3 для поджатия последнего, фильтровальные элементы 4 и 5, крышку 6, прокладку 7, накидную гайку 8, ниппель 9 и трубку 10. 1(онсервация фильтра-адсорбера после его...

Номер патента: 1245824

Опубликовано: 23.07.1986

Авторы: Урбанюк, Чистяков

МПК: F25B 9/00

Метки: поршневая, преимущественно, работающая, стирлинга, циклам

...машина, общий вид.Поршневая машина содержит поршень 1, вытеснитель 2, холодильник 3, регенератор 4 и теплообменник 5. Поршень 1 соединен с двумя коленчатыми валами 6 с помощью шатунов 7 поршня 1. К последним подсоединен один из концов шатунов 8 вытеснителя 2, которые другими концами соедине ны между собой или непосредственно, или через траверсу 9. Шатуны 8 вытеснителя 2 имеют третью ось вращения, по которой соединены с шатунами-замедлителями 10. Другие концы шатунов-замедлителей 1 О под 25 соединены к вытеснителю 2, например, через перемещающуюся совместно с ним траверсу со штоком 11. Коленчатые валы 6 синхронизированы между собой шестернями 12.Для обеспечения равных ходов поршня 1 и вытеснителя 2 длина шатунов-замедлителей 1 О...

Номер патента: 1246903

Опубликовано: 23.07.1986

Авторы: Ласло, Ференц

МПК: F25B 15/10, F25B 33/00

Метки: абсорбционного, агрегата, ректификатор, холодильного

...вьппе входноной трубы.2. Ректификатор по п.1, о т л и - ч а ю щ и й с я тем, что, конец насосной трубы размещен над входным отверстием наружной трубы на расстоянии не менее 10 мм, а от закрытого конца наружной трубы на расстоянии не менее 5 мм.Заказ 4030/60 Тираж 482 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 41246Изобретение относится к холодильной технике, а именно к ректификаторам абсорбционного холодильного агрегата преимущественно в транспортных средствах. 5Цель изобретения - уменьшение габаритов и повышение эксплуатационной надежности.На чертеже представлен ректификатор абсорбционного...

Номер патента: 1247632

Опубликовано: 30.07.1986

Авторы: Гал, Нерубенко, Патлайчук, Фокин, Хомуленко

МПК: F25B 1/00

Метки: холодильная

...досками 4 и лапами 5 крепления к вертикальному каркасу 6 из алюминиево-магниевого сплава со стойками коробчатого сечения, поршневой герметичный компрессор 7 с электродвигателем, установленный на лапах 8 на картерном нагревателе 9, а сверху каркаса б установлен воздухоохладитель 10 с медными трубками 11 круглого сечения и пластинчатыми ребрами 2 О 12. Трубки 11 расположены десятью рядами по вертикали с шестью рядами трубок 13 для хладагента, например фреона, и четь 1 рьмя рядами трубок 14 для воды. Отдели- тель 1 жидкости связан с воздухоохладителем 1 О через капиллярную трубку 15, а 25 каркас 6 и лапы 5 крепления конденсатора 2 связаны с фундаментным основанием 16 с помощью амортизаторов 17, вертикально расположенных и...

Номер патента: 1247633

Опубликовано: 30.07.1986

Авторы: Рекун, Цыба

МПК: F25B 19/04, F25B 49/00

Метки: холодоснабжения

...к системам холодоснабжения, использующими в качестве источника холода группу холодильных машин,Цель изобретения - повышение эконо 5 мичности при работе охлаждаемого объекта с переменным тепловыделением.На чертеже схематично представлена предлагаемая система холодоснабжения.Система холодоснабжения состоит из холодильных машин 1, оснащенных системой 10 плавного изменения холодопроизводительности, обеспечивающей ваданную температуру хладоносителя. Их работа сблокирована с работой индивидуальных насосов 2. Холодильные машины 1 с их компрессорами и насосы 2 образуют охлаждающие секции,15 которые параллельно подключены к подающему и обратному трубопроводам 3 и 4. Причем указанные компрессоры и насосы имеют индивидуальные приводы, а...

Номер патента: 1247634

Опубликовано: 30.07.1986

Авторы: Головин, Дегтярев, Канаво, Куликов

МПК: F25B 49/00, F25D 21/06

Метки: машиной, холодильной

...является снижение расхода электроэнергии.Холодильная машина, реализующая способ, работает следующим образом. Прежде всего определяют время непрерывной:работы холодильной машины в зависимости от требуемой температуры в камере, объема камеры, коэффициента загрузки и холодопроизводительности машины вединицу времени, когда дальнейшая ее работа становится неэффективной. Это времяустанавливается на счетчике, представляющем собой, например, пересчетную схему созначительным коэффициентом пересчета,принцип действия которой основан на делении частоты сети электрического тока илидругого источника частоты,Затем включают холодильную машину,которая работает непрерывно до тех пор,пока воздух в камере не охладится до заданной температуры. После этого...

Номер патента: 1247635

Опубликовано: 30.07.1986

Авторы: Бронфенбренер, Бычин, Гурин, Исаев, Ломовских, Николаев, Пулин, Синицын, Тихомиров, Хайкин

МПК: F25B 49/00, G05D 27/00

Метки: жидкого, процессом, хладагента

...в емкости-накопителе 11 и расходуется в технологическуюустановку для низкотемпературного охлаждения продуктов (при этом происходит дросселирование жидкости до давления 1,25 кгс//см (процесс показан на фиг, 2 линией Д - Л - М), газообразная фаза хладагента направляется на рекуперацию холода в теплообменник 15, Образующийся в емкости- накопителе 11 газ дросселируется на клапане 10 до давления 1,25 кгс/см (процесс показан на фиг. 2 линией Д - Е - Ж) и, объединяясь с потоком, идущим из технологической установки, выводится через теплообменник 15 и блок 13 теплообменников в коллектор всасывания компрессоров 12, 10 Давление в емкости-накопителе 11 обеспечивается регулятором 4 давления, воздействующим на дроссельно-регулирующий клапан 10....

Номер патента: 1249273

Опубликовано: 07.08.1986

Авторы: Мищутин, Стронский, Супрун, Шевченко

МПК: F25B 17/08, F25B 27/00

Метки: гелиоадсорбционная, холодильная

...выполнена прямоугольная резьба .(фиг. 2), имеющая зубья 9, на которых имеются треугольные выступы 10,а между зубьями 9 - треугольные выемки 11. Угол выступа=80 , а уголвыемки= 120 . Отклонение толщины о зуба к шагуТ резьбы и высоте Нзуба равно 1:3:5. Такое выполнениезубчатой поверхности позволяет приинтенсивности солнечной радиации700 ВГ/м 2 получить температуру в зоне коллектора 2 генератора (зона десорбции) 134 С.Установка работает следующим образом. В дневной период суток солнечные лучи, попадая на зубья 9 коллекто - ра 2 и многократно отражаясь между ними, отдают значительную часть своей энергии на нагрев стенок коллектора 2 и, следовательно, адсорбента,находящегося внутри него., При нагре-.ве из адсорбента выделяются...

Номер патента: 1249274

Опубликовано: 07.08.1986

Авторы: Бутырский, Воробьев

МПК: F25B 21/02

Метки: нестационарным, охлаждения, процессом, термоэлектрического

...его нестационарного режима (на пульте управления САРПТ задаются температурная и Временнаяуставки).С помощью .генератора тактовых импульсов и системы счетчиков или другим путем требуемое время охлаждения объекта разбивается на равныепромежутки времени (например, на10 участков). Для этих целей используется временной коммутатор.Изменение температуры объекта отйачала участка до каждого последую щего может быть апроксимированов виде отдельных отрезков прямойс разными углами наклона (возможныи другие способы апроксимации, например, в виде отдельных отрезков 55 кривых гиперболической функции) .Угол наклона отдельных отрезковопределяет темп охлажпения объектана данном участке,1Первые две горизонтальные строки описывают нестационарный...

Номер патента: 1249275

Опубликовано: 07.08.1986

Авторы: Безруков, Домашенко, Львов, Матвеев, Павлихин

МПК: F25B 43/00

Метки: испытаний, криогенных, средах, стенд, фильтр-элементов

...жидкостью иэ стороннего источника, в смесителе приготавливают смесь криогенной жидкости с частицами лег ко кристаллизующего вещества (например, углекислого газа), При закрытых клапанах 13 и 14 в резервуаре создают необходимое избьггочное давление путем подачи газа наддува через клапан 16. С помощью клапана 12 посредством наддува и дренажа устанавливают нужное положение фронта яркости. Затем открывают клапан 14 и происхо-. дит седиментация частиц углекислого 40 газа в наклонный трубопровод 3. Размеры частици их количество зависит от времени процесса. Более тяжелые частицы собирают в приемной камере 2.После достижения нужных парамет ров состава жидкости в трубопроводе синхронно закрывают клапан 14 и открывают клапан 13, приводят в...

Номер патента: 1249276

Опубликовано: 07.08.1986

Авторы: Лев, Питонов, Усыскин

МПК: F25B 49/00

Метки: производительности, холодильной

...регулирующего прибора подключен к исполнительному механизму 4, который сочле. - нен с устройством 5 изменения производительности лопатками входного направляющего аппарата центробежного компрессора или регулирующим золотником винтового компрессораПервичная обмотка трансформатора 2 тока включена в электрическую цепь между источником б питания и приводным электродвигателем 7, а параллельно вторичной обмотке трансформатора 2 тока включены две группы резисторов 8 и 9, причем группа 9 резисторов включена через размыкающий контакт 10 системы переключения источников питания.Система работает следуюшим образом.При токе двигателя, меньшем заданного значения, установленного на . задатчике в канале регулирования по току регулирующего прибора 3,...

Номер патента: 1250793

Опубликовано: 15.08.1986

Авторы: Бреусов, Кузьмин, Мелехин

МПК: F25B 9/00

Метки: компрессор

...12,установлс иную н полости 10 Л,зсцреЦИЯ И ВЗанМаДЕйСтВУЮЩУК С ПОРНЦСЛ4 в его крайних положециях, причемучасток поруя 4 мс )зу 1. Го ддметрдрасположен во втулке 12зд зарсм13, сообщающим холодную пс.аст 9 1 гзс полостью 1 О расширения, 11 ри гтамучасток4 поршня 4 бол,3 с го ддмс тра ВЫПОЛНЕц паиМ С Нцутрнц;галостью 15, д меньшего лиалв трд " ивиде патрубкд 16, сообщающего цслость 1 О распирсция с поостью 15порпив 4, длина патрубка 1 г и нн 1 СОта втулки 12 определяются соатнсзтственна из уравцегцй1,=8+Н; Ь=1,-А,40где 1, - длина пдтрубкд;1 - высота втулки;8 - хоп по 3 цуя;- толщина кольца;А - расстояние ме;кду нтулкойи участком поршня большегодиаметра.Патрубок 16 снабжен отбортонкой17, а кольцо 11 сцдбжс цо гзужинсзли18 и 19,...

Номер патента: 1250794

Опубликовано: 15.08.1986

Авторы: Капацин, Кожевников, Круц, Никольский, Полетаев, Хлесткин, Чалый, Шмурак

МПК: F25B 21/02

Метки: микрохолодильник, термоэлектрический

...и термоэлектрическуюбатарею в виде термоэлектромикроохла.дителя с охлаждающим радиатором,прикрепленцо 1 о к холодопроводу.Однако для известного микрохоло 1дильника характерна недостаточнаяточност 1, измерения при регистрациислабых и сверхслабых световых потоков при работе ФЭУ в режиме постоянного тока из-за повышения темнового тока ФЭУ вследствие расположенияметаллического холодопрсвода вблизи баллона ФЭУ,Целью изобретения является повышение точности измерения при регистрации слабых и сверхслабь(х световьх потоков путем снижения темновогтока фотоэлектронного умножителя.Цель достигается тем, что в термоэлектрическом микрохолодильнике, содержащем теплоизолиронанны корпус с герметичцой камерой внутри для размещения ба.плона охлаждаемого...

Номер патента: 1250795

Опубликовано: 15.08.1986

Авторы: Шагаев, Шишкин

МПК: F25B 43/02

Метки: барботажный, маслоотделитель

...4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 Изобретение относится к холодильной технике, а более конкретно к устройству маслоотделителей, входящих в состав холодильных установок, рабо - тающих на холодильных агентах с плотностью меньшей, чем плотность смазочного масла.Цель изобретения - повышение сте -пени маслоотделения,На фиг. изображен маслоотдели Отель; на фиг.2 - сечение А-А нафиг.1; на фиг.3 - узел 1 на фиг.1(выход эжекционной трубки),Барботажный маслоотделитель содержит корпус 1 с входным патрубком 2, 15подсоединенным к трубопроводу 3, снабженному отбойными тарелками 4 и имеющему профилированные лопатки 5, перфорацию 6 и успокоительную тарелку 7,и маслосборник 8 со сливными патрубками 9 и...

Номер патента: 1250796

Опубликовано: 15.08.1986

Авторы: Файнзильберг, Шеховцев

МПК: F25B 39/02

Метки: воздухоохладитель

...воздуха на выходе из воздухоохладителя.На фиг. представлено предлагаемое устройство воздухоохладителя, горизонтальная проекция; на фиг,2то же, фронтальная проекция.Воздухоохладитель содержит корпус1 с впускным 2 и выпускным 3 патрубками и вентиляторами 4. Пучок охлаждающих труб (охлаждающая поверхность) 5 расположен в корпусе 1 таким образом, что образует обводные каналы 6, незаполненные пучком охлаждающихтруб, и каналы 7, заполненные пучком охлаждающих труб; отделяются каналы специальными экранами 8. Перераспределение воздуха в каналы 6 и 7 осуществляется поворотными лопатками 9, которые могут перекрывать обводные каналы 6. При оттайке воэдухоохладителя с орошением через устройство 10 лопатки 9, выполненные специальным образом,...
