F25B — Холодильные машины, установки или системы; комбинированные системы для нагрева и охлаждения; системы с тепловыми насосами

Номер патента: 623068

Опубликовано: 05.09.1978

Авторы: Андреев, Николаев, Пекелис, Пешель, Пиленко, Серебрянный

МПК: F25B 21/02

Метки: термоэлектрический, холодильник

...крышки на 180" усложняет обслуживание, а при неодновременном выполнеии операций выключения электропитанияповорота крышки происходит нежелательный подогрев контейнера в месте контактас выключенной батареей.Цель изобретения - улучшение обслуживания холодильника.Эта цель достигается тем, что термоэлектрическая батарея снабжена контключателем, контакты которогона соприкасаюшихся поверхностяной камеры и крышки корпуса,На чертеже схематически изображен термоэлектрический холодильник, содержащийв термоэлектрическую батарею 1, теплообменник 2 горячих спаев, коллектор 3 холодныхспаев, соединяющий батарею с цилиндрическим корпусом 4 холодильной камеры 5,снабженной теплоизоляцией б, контепнердля жидкости, имеющий в поперечном сечении...

Номер патента: 623069

Опубликовано: 05.09.1978

Автор: Белышев

МПК: F25B 43/04

Метки: автоматический, воздухоотделитель

...рубашка 27 трубопроводом 28 соединена с входным патрубком 29 терморегулятора 20, имеюшего выходной пат. рубок 30, патрубок 31 для подвода рабочего тела от регулируюшей станции, патрубок 32 для подвода паровоздушной смеси и регулировочное устройство 33, уплотненное колпачком 34,Воздухоотделитель работает следующим образом.Конденсат через патрубок 31 подают в корпус терморегулятора 20 и далее по трубопроводу 18 через калиброванные отверстия 8 в цилиндрический корпус 1,При повышении уровня конденсата в корпусе 1 игольчатый клапан 4 с поплавком Ь поднимается и перекрывает проходное сечение в патрубке 9. При этом игольчатый клапан 10 поднят и его торцовая часть упирается в торец игольчатого клапана 4,Уровень жидкого хладоагента в...

Номер патента: 623070

Опубликовано: 05.09.1978

Автор: Ломако

МПК: F25B 45/00

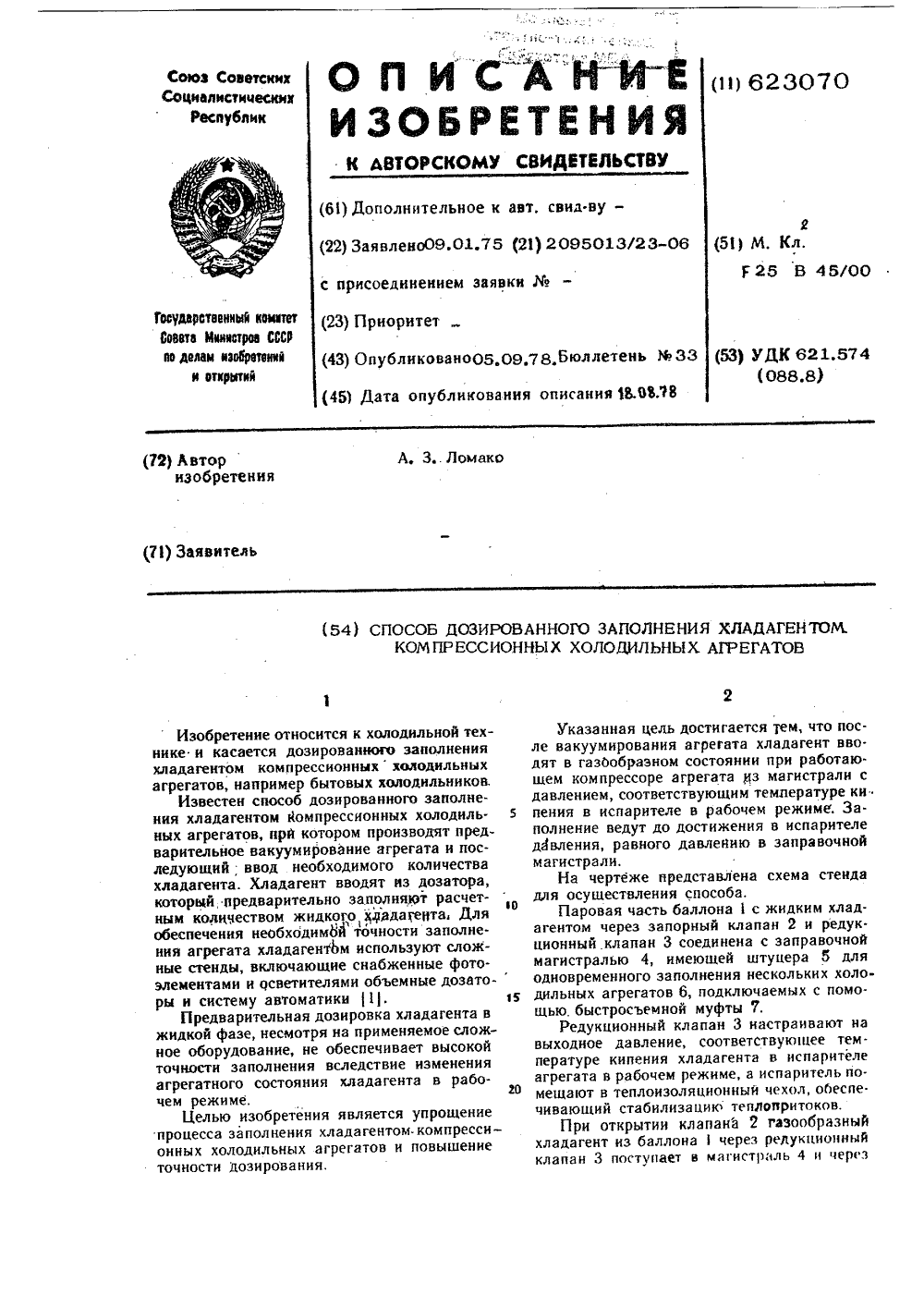

Метки: агрегатов, дозированного, заполнения, компрессионных, хладагентом, холодильных

...давления, равного давлению в заправочной магистрали.На чертеже представлена схема стенда для осуществления способа,Паровая часть баллонас жидким хлад- агентом через запорный клапан 2 и редук. ционный.клапан 3 соединена с заправочной магистралью 4, имеющей штуцера 5 для одновременного заполнения нескольких холодильных агрегатов 6, подключаемых с помо. щью. быстросъемной муфты Т.Редукционный клапан 3 настраивают на выходное давление, соответствующее температуре кипения хладагента в испарителе агрегата в рабочем режиме, а испаритель по. мешают в теплоизоляционный чехол, обеспе. чивающий стабилнзацик 1 теплопритоков.При открытии клапана 2 газообразный хладагент из баллоначерез рсдукционный клапан 3 поступает в магистраль 4 и...

Номер патента: 623071

Опубликовано: 05.09.1978

Авторы: Бирюков, Питерская, Трещалин

МПК: F25B 45/00

Метки: герметичной, емкости, заправки, хладагентом

...удаляется в атмосферу. обретен строиство для ерметичной емкос агентом, аккумуля газом и соединит у баком, аккумул тью, отличающее ния из хладагент заправти, содеторсиельныеято ромся тем,ки хладагенржащее бак с нертным сжатрубопроводь и заправочной что, с целью путем продутомхладтыммеждемкоудал лаги Изобретение относится к холодильной технике, в частности к устройствам для заправки хладагентом герметичных емкостей,Известны устройства для заправки хладагентом герметичной емкости, содержащиебак с хладагентом, аккумулятор с инертнымсжатым газом и соединительные трубопроводы между баком, аккумулятором и заправочной емкостью 1,Недостатком известных устройств является невозможность удаления влаги, содержащейся в хладагенте, вследствие того,...

Номер патента: 623072

Опубликовано: 05.09.1978

Авторы: Гаврилин, Хрущ

МПК: F25B 45/00

Метки: азота, емкости, жидкого, поддержания, уровня

...устройство, содержащее сосуд Дьюара 1, снабженный электронагревателем 2, и сообщенный трубопроводом 3 с емкостью 4; конденсационно-испарительное реле 5 с чувствительной частью 6 и электроконтакУстройство работает следующим образом.При включении программного реле замыкается контактами 10 электроцепь, реле 8 включает электронагреватель и в сосуде Дьюара 1 начинает подниматься давление. Жидкий азот поступает по трубопроводу 3 в емкость 4. Как только уровень азота в емкости 4 достигнет чувствительной части б конденсационно-испарительного реле 5, в нем за счет конденсации находящегося воздуха снизится давление и разомкнутся контакты 7. Электрическая цепь разорвется и выключит электронагреватель 2. Подача жидкого азота в емкость 4...

Номер патента: 624070

Опубликовано: 15.09.1978

Авторы: Волощук, Зексер, Майсоценко, Фролов, Цимерман

МПК: F25B 1/00

Метки: холодильная

...установка. Онажит компрессор 1, воздушный к сатор 2, регулирующий вентильиспаритель 4, воздушный охладивыходные патрубки б и 7, устандля косвенно-испарительного охлния воздуха, имеющую вентилятокапиллярно-пористую поверхносУстановка работает слеразом. Компрессор 1 отсасываехолодильного агента из испаритн нагнетает их через воздушныйладнтель 5 в конденсатор 2. Жихладагент поступает через регущий вентиль 3 в испарнтель 4,тором кипит, производя холодилдействие, а образующиеся парысываются компрессорои 1. Наружвоздух засасывается вентиляторомв усгановку для косвенно-испарного охлаждения воздуха. Здесьразделяется на две части, однакоторых используется для охлаповерхности 9,.а вторая, охлот этой насадки, направляетсяпатрубок 7 на...

Номер патента: 624071

Опубликовано: 15.09.1978

Авторы: Воронин, Кузнецов, Тарасов

МПК: F25B 9/00

Метки: охладитель, пульсационный

...установкипоследнего в системе отпадает, Струйный газораспределитель может быть выполнен с кольцевьм резонатором 13, входное 14 и выходное 15 сечения которого сообщены с приемной камерой 1. При этом входное сечение 14 резонатора 13 и гитающее сопло 2 размещены на общей оси, расположенной под углом к общей оси рецептора 4 и выходного сечения 15 резонатора 13, Причем, отводной канал 5 может быть либо сообщен с приемной6240 Формула изобретения 1 ИИПИ Заказ 5164/ аж 666 Подписное филиал ППП Патен 3камерой 1, либо находиться на некотором удалении от нее.При работе сжатый газ подается в питающее сопло 2, где разгоняется и заполняет рецептор 4. Кинетическая энергия струи преобразуется в работу сжатия порции остаточного газа с выделением...

Номер патента: 624072

Опубликовано: 15.09.1978

Авторы: Краковский, Никиткин, Пронько, Чернышев, Шубин

МПК: F25B 9/00

Метки: криогенная

...12 через дроссельный вентилЬ 13. Выходы б и 7 детандеров 1 и 2 дополнительно соединены через индивидуальные эапорные вентили 14 и 15 с входом охлаждаемого объекта 11, Выход охлаждаемого объекта 11 подключен через запорный вентиль 1 б к линии 10 обратного потока в месте входа его в последний по ходу этого потока теплообменник 17.Установка содержит также теплообмен- . ники 18.Работа установки при захолаживанин объекта 11 осуществляется следующим образом.Поток сжатого газа проходит теп;лообменник 17, где охлаждается обратным потоком и разделяется на два .потока. Первый поток расширяется в первом детандере 1, а второй - проходит два теплообменника 18 без изменения температуры и расширяетсяво втором детандере 2. После расширения в...

Номер патента: 624073

Опубликовано: 15.09.1978

Автор: Ушаков

МПК: F25B 11/00

Метки: газа, охлаждения, природного

...вентиль 9.При помощи пускового клапана 8 и дренажногс вентиля 9 в газовую холодильную машину в необходимом количестве впускается природный гаэ, служащий рабочим телом холодильного цикла. Сжатый последовательно в компрессоре 2 основного турбодетандерного агрегата и компрессоре 6 дополнительного турбодетандерного агрегата и охлажденный в теплообменнике 4-холодильнике до температуры, близкой к температуре окружающей среды, газ расширяется в детандере 3 основного турбодетандерного агр гата. Вследствие выполнения работ на детандере 3 гаэ адиабатно охлаждается, а затем, проходя рефрижератор 5, нагревается за счет тепла отбираемого у транспортиру природного газа.Природный газ предварительно охладившись в рефрижераторе 5, расширяется в...

Номер патента: 624074

Опубликовано: 15.09.1978

Автор: Симоненко

МПК: F25B 15/02

Метки: абсорбционная, холодильная

...режим ее работы и препятствует проникновению аммиака в систему.На чертеже показана схема описываемой абсорбционной холодильной тставовки,Абсорбционная холодильная установка содержит "испаритель 1, оросительную камеру 2, абсорбер Э, конденсатор 4, подогреватель 5 воздуха, генератор б с регулятором 7 уровня, электрически связанным с электродвигателем 8 насоса 9, установленного на624074 Формула изобретения 1. Бадылькес И. хоссодильные машины.М издат, 1969,Абсорбционные М, Пищепромкаэ 5164/30 Тираж Г 66 Подписн илиал ППП Патентф, г.ужгород, ул.Проектная,линии возврата конденсата из абсорбера в генератор, а также регулятор 10 уровня, установленный на абсорбере и электрически связанный с электродвигателем насоса.При пуске насос 9,...

Номер патента: 624075

Опубликовано: 15.09.1978

Авторы: Турецкий, Халдей, Хараз

МПК: F25B 33/00

Метки: абсорбционной, вертикального, вывода, генератора, кожухотрубного, пленочного, рабочий, режим, установки, холодильной

...ляют с поддержанием его расхода,соответствующим рабочему режиму.Способ осуществляют следую мобразом.В трубное пространство генераторанасосом закачивают крепкий раствордо полного его заполнения. Послеэтого подают греющий теплоноситель,например конвертированный гаэ, вмежтрубное пространство генератораи доводят раствор до состояния кипения. Вследствие образования паров хладагента, при кипении раствора давление в трубном пространствеувеличивается, чтовызывает циркуляцию раствора через другие аппаратыустановки. При этом равномерно нагреваются трубы и обечайка генератора,что предохраняет от воэможности больших температурных усилий в местахвальцовок труб в трубных досках генератора. После опорожнения трубногопространства подачу крепкого...

Номер патента: 625102

Опубликовано: 25.09.1978

Авторы: Ельчанинов, Обухов, Шаповалов

МПК: F25B 31/02

Метки: герметичный, компрессор, холодильный

...отключения электродвигателя); на фиг. 3 - вид по стрелке Л на фиг. 2 часть статора электродвигателя без обмотки с устройством автоматического регулирования).Холодильный герметичный компрессор содержит встроенный электродвигатель 1 со статором 2 в виде пакета металлических листов 3 с изоляционными прослойками 4 и обмоткой 5, клеммы 6 питания электродвигателя током и устройство 7 для его автоматического отключения. Устройство 7 выполнено в виде контактной пары 8 с верхним 9 и нижним 1 О контактами и соединено с наружным металлическим листом пакета. Верхний контакт 9 подключен через бимсталлическую пластину 11 к обмотке 5 статора. нижний контакт 1 О - к одной из клемм 6, установленной на листе 3 через электрический изолятор...

Номер патента: 626328

Опубликовано: 30.09.1978

Авторы: Афендиков, Кузьмин, Курилов, Литвин

МПК: F25B 1/06

Метки: холодильно-деаэраторная

...цз эжектора 1 первоипс:1 ц, цспарцтеля 2, потребителя 3 холод,секции 4 конденсатора-деаэратэра,э;ксктора 5 второй ступени, насоса б, втс рой с;кц 1 ш 7 коцдсцсатора-деаэратора, насоа Я хцмц 1 сскц очцщс;шой воды, цд,щей ц" деаэрапцю, ц сборного бака 9 деаэрцпевакц ой воды.Работает установка следующим образом.10 Эжектор 1 первой ступени отсасывает пары низкого давления и нагнетает их в перву 1 о секцию 4 конденсатора-деаэратора, Охлсждсццьц 1 В пспарцтсле 2 хладопосцт ль цо;тастся к потрсбцте,по 3 холода и 15 слш;астся отсплс:1 цым обратно в цспарцтсл 1. Конденсация паров в первой секции .1 конденсатора-дсаратора осуществляется химически очццтсн 11 ой Водой, подаваемой насосом 8. Прц этом Вода частнчцо деаэрц рустся, а...

Номер патента: 626329

Опубликовано: 30.09.1978

Авторы: Медведев, Чернышев

МПК: F25B 39/02

Метки: испаритель

...вершинах отверстия 12. Выемки гофрированных пластин в местах 13 контакта с труба 1 и пучков покрыты гидрофильной тецлопроводной пастой. Гофрированные пластины со стороны 14, противоположной трубам пучка, покрыты гидрофобным материалом, Между гофрированными пластинами распределителя помещена перфорированная проставка 15 в виде ПР 51 МОУГОЛЬНОГО ГофР 2 Р 13 ПОВЕРХНОСТНОК. тивного материала.Испаритель работает следу 1 ощим Образом.Теплоноситель из системы терморегулирования направляют в раздающий коллектор 2, из которого он проходит в пучки труб 4, собирающий коллекгор 3 и далее в систему терморегулирования.Хладагент подают через Входной штуцер в распределитель 6. При заполнении распределителя 6 хладагент вследствие несмачиваемости сторон...

Номер патента: 628387

Опубликовано: 15.10.1978

Авторы: Бородин, Оливер, Тышкевич, Шевцов

МПК: F25B 9/00

Метки: холодильно-газовая

...1 схематично изображенаописываемая машина, продольный разрез;на фиг. 2 - вид по стрелке А на ЗО А, Тьтшкевич и В,Т,Шевцо фиг. 1; на фиг,. 3 - вид по стрелке Б на фиг, 1.Мамина соттержит картер 1, на котором установлен корпус 2 с размещенными в нем поршнями компрессора 3 и вытеснителя 4 с годключенными шатунами 5 и 6 к коленчатому валу 7, установленному в подвесных опорах 8 и 9. Подшипниковые опоры 8 и 9 крепятся при помощи упругих элементов с нелинейными характеристиками, выполненных в виде плоских пружин 10 и 11, к корпусу 2 винтами 12 Противовесы 13 и 14 уравновеоивают вращающиеся массы коленчатого вала 7. Опоры 8 и 9 жестко соединены между собой рамкой 1.При работе машины частота колебаний механизма движения с опорами 8 и 9 на...

Номер патента: 628388

Опубликовано: 15.10.1978

Авторы: Ефименко, Косторнов, Мороз, Селезов, Фостенко

МПК: F25B 45/00

Метки: заправки, тепловых, труб

...кронштейне 16, установленномна цапфах в станине 17, и соединенас заправочной магистралью 2 при помощи поворотного вакуумного уплотнения 18, вакуумного вентиля 19, флан- Юцев 20 и вакуумного вентиля 21. Заправочная магистраль 2 сообщена с ваку.умной системой вакуумным вентилем 22.Общий распределитель 3 установленна цапфах 23 в подшипниках 24 и снаб-,5жен вакуумными уплотнителями 25. Блоктепловых труб 4 установлен на обшемраспределителе при помощи вакуумныхуплотнений 26 и штенгелей 27. Цапфаповоротного кронштейна имеет поворот-щную рукоятку 28,Устройство работает следующим образом.Общий распределитель 3 поворачивают на необходимый угол в цапфах 23,фланец 6 при помощи гайки 10 выводятв верхнее положение, растягивая пружины 8. В этом...

Номер патента: 629412

Опубликовано: 25.10.1978

Авторы: Бурлак, Давыдов, Ковалев

МПК: F25B 1/00

Метки: компрессионная, холодильная

...дляхолодильная установка, нные в замкнутый коноссель н воздухоохладндвухтрубным теплобменруба которого подключеотвода талой воды нз Это достигается тем, чтопространство теплообменннкалинию связи конденсатора с дрНа чертеже дана схема пр дустановки,Она содержит компрессор 1; кандтор 2, дроссель 3, воздухоохладитель 4,дон 5, двухтрубный теплообменник 6,ренняя труба 7 которого подключена кдону 5, холодильную камеру 8 н ресивежидкого хлада гента.Установка работает следующим обраКомпрессор 1 отсасывает пары хладаген.та из воздухоохладнтеля 4 и нагнетает нх в конденсатор 2, в котором онн превращаются в жидкое состояние. Жидкий хладагент сливается в ресивер 9 и отсюда направляется в межтрубное пространство двухтрубного теплообменника б н...

Номер патента: 629413

Опубликовано: 25.10.1978

Авторы: Басин, Миронова, Чернецкий, Щербинин

МПК: F25B 9/02

Метки: криогенная

...2 установлена неадиабатная вихревая труба 1 О, сопловой ввод 11 которой подключен к линии прямого потока за последним из теплообменников предварительного охлаждения. Холодныи конец 12 трубы 10 подключен к линии прямого потока перед основным теплообменником, а вход 13 и вь 1 хол 14 рубашки 15 охлаждения трубы соответственно подключены к выходу детандера и линии обратного потока между теплообменннками 6 и 7 предварительного охлаждения. Ожиженный газ за дросселем 4 накапливается в сбор- ник629413 Составитель В. Белоехред О. Луговая ираж 666 Редактор Л. Гребенников Заказ 6052/35 ап орректор Е. Поднисноестров СССР ого комитета Совета Мин изобретений и открытий ЦНИИПИ Гос ударствегио делам Москва,4/ Ж, Раугнская набнт, г. Ужгород, ул. 3035 П...

Номер патента: 629414

Опубликовано: 25.10.1978

Авторы: Буткевич, Васильев, Журавлев, Изъюров, Смирнова, Сурков

МПК: F25B 9/02

Метки: микрохолодильник

...хладагента.На фиг, 1 изображен предлагаемый микрохолодильник, общий вид; на фиг. 2 - 20 узел 1 на фиг, 1.Микрохолодильник состоит из сосуда Дьюара 1, в котором расположен теплообменник в виде втулки 2 с двухзаходной резьбой 3, вершины 4 которой попарно соединены одна с другой с образованием гер.метичного винтового канала 5 с дроссельнымотверстием б на конце, подача хладагентаосуществляется через трубку 7,Микрохолодильник работает следующимобразом.В трубку 7 подается газ высокого давления. Он проходит по винтовому каналу 5,дросселируется в дроссельном отверстии б,при выходе из которого имеет низкую темпе.ратуру. Обратный поток газа с низкой тем.пературой омывает, внешнюю поверхностьвинтового канала 5, тем самым обеспечиваятеплообм ен...

Номер патента: 629415

Опубликовано: 25.10.1978

Авторы: Абрамян, Великовский, Зубова, Иванов, Кузнецов, Муравьев, Новаков, Парфененко, Пронин

МПК: F25B 11/00

Метки: воздушная, холодильная

...Нагретый за счет сжатия воздух предварительно охлаждается в воэдухо-воздушном теплообменнике 5 забортцым воздухом, прокачиваемым вентилятором 18. Затем воздух поступает в турбину 6, где за счет адиабатического расширения охлаждается до минусовых темпера. тур (-5 - -5 С), Охлажденный в турбине воздух направляется в емкость 8 через теп. лообменник 7, в котором он нагревается до 1 О - 15 С и при этом охлаждает эабортный воздух, необходимый для подпитки замкнутого контура установки,Охлаждение до минусовых температур забортного воздуха, протекающего по трубопроводу 19, необходимо для создания взвешенных частиц влаги путем конденсации влажного воздуха в теплообмеццике 7. Полностью влага иэ воздуха отделяется в сепараторе-цагнетателе 20 за...

Номер патента: 630500

Опубликовано: 30.10.1978

Автор: Латышев

МПК: F25B 15/00

Метки: работы, холодильная

...теплообменник 4, подключенный по одному из потоков к генератору 1, трехпоточный теплообменник 5, подключенный к двухпоточному теллообменнику 4 и,конденсатору 3, и охладитель б, гидравлически связанный с трехпоточным теплообменником 5.Двухпоточный теплообменник 4 по второму потоку, подключен к жидкостной полости дефлегматора 2, Генератор 1 расположен ниже дефлвгматора 2 и конденсатора 3, размещенных на одном уровне.Холодильная установка внутри частично заполнена жидким рабочим раствором, компоненты которого помещают тепло при смешении (например, раствором:пропан - ацетон) во всем температурном диапазоне р а боты уста но вки.Холодильная установка работает путем полного выпаривания рабочего раствора до слабого,при подводе тепла Я, в...

Номер патента: 631757

Опубликовано: 05.11.1978

Авторы: Мальский, Новосельский, Фролов, Харитошин, Чижов

МПК: F25B 1/04

Метки: расширительная, роторная

...контур, охладитель масла включен в линию связи выпускного патрубка с подшипниковыми узлами.На фиг. 1 схематично представлена описываемая машина; на фиг. 2 - разрез А - А фиг. 1.Машина содержит корироторами 2 внутри, валымешены в подгципниковых жены синхронизпрующими шестернями 5, расположенными в масляном картере 6, имеющем впускнойи выпускной 8 патрубки.Кроме этого, машина имеет охладитель 9 масла.Маш.".на работает следующим образом.5 Под действием расширяющегося сжатогогаза роторы 2 приводятся во вращение, валы 3 которых размегцены в нодшипниковых узлах у и на концах имеют синхронизирующие шестерни 5, которые при вращении нагнетают из картера 6 масло через охлади- тель 9 в узлы У. Охлаждая узлы У, масло через патрубок 7 поступает...

Номер патента: 631758

Опубликовано: 05.11.1978

Авторы: Воронин, Кузнецов, Микулин, Тарасов, Шкребенок

МПК: F25B 9/00

Метки: охлаждающее

...неи рсположены ди НО ПРОТ 11 ГЗОП 010 ЖНО, 3 ВГ 1 ССКНОЙ И 11 Ы кана,ы кожуха Выпо,нсны сдьоен 1 ы631758 Формула изобретения Фиг. Фиг. Ю еиг г ЦНИИПИ Заказ 632339 тираж 624 Подписное Филиал ППП Патент, г. Ужгород, уги Проектная, 4 этом впускные и выпускные каналы могут размещаться в двух разных плоскостях.На фиг. 1 изображена схема охлаждаюцего устройства с каналами, расположенными в двух плоскостях; на фиг. 2 - сечение по газораспределителю с симметричным расположением каналов в одной плоскости; на фиг. 3 - то же, с несимметричным расположением каналов в одной плоскости.Охлаждающее устройство содержит рабочую камеру 1 постоянного объема с теплообменником 2 и ресивером 3 на горячем конце. Камера 1 соединена с газораспределителем,...

Номер патента: 631759

Опубликовано: 05.11.1978

Авторы: Азаров, Муратов, Симоненко

МПК: F25B 9/02

Метки: вихревая, труба

...в камеру 1, газ приобретает вихревой характер движения. Охладившиеся при этом околоосевые слои вихря выводятся через патрубок выпуска холодного потока, а нагревшиеся периферийные слои устремляются навстречу холодным и после 4 ц торможения врашательного движения на крестовине 12 выходят в атмосферу через канал 13, проточку 15 и канал 16 дросселем 17. Путем перемешения винта, упирающегося в камеру энергетического разделе ния 1, изменяют силу сжатия эластичной прокладки 4, а следовательно, и сечение ввода 5. Это приводит к изменению расхода газа через трубу, обеспечивающему требуемый режим работы. Дополнительное поджатие прокладки 4 производится силой дав ления газа в полости 19. Результирующая сил, действующих на торец камеры...

Номер патента: 631760

Опубликовано: 05.11.1978

Авторы: Гросман, Журавленко, Шаврин

МПК: F25B 15/06

Метки: абсорбционная, бромистолитиевая, холодильная

...реатор 3 тепла первой ступени, регенер 4 тепла второй ступени, смеситель 5,распределитель 6, конденсатор 7, испаригель 8, абсорбер 9 и насос 10.Установка работает следуюгцим образом.Слабый раствор из абсорбера 9 насосом 10 подается через распределитель 6 и регенераторы 3 и 4 первой и второй ступени в генератор 1 высокого давления и кипятильник 2 низкого давления. Пары образующегося хладагента в генераторе 1 направляются в змеевик кипятильника 2, где используются для выпаривания слабого раствора.Генератор 1 обогревается острым паром от внешнего источника тепла, Пары хладагента, образующиеся в кипятильнике 2, сжижаются в конденсаторе 7 и вместе с жидким хлад- агентом, отходящим из змеевика кипятильника 2, поступают в испаритель 8,...

Номер патента: 631761

Опубликовано: 05.11.1978

Автор: Микеров

МПК: F25B 29/00

Метки: тепла

...относится к оола техники. По основному авт устройство для полу щее нагреватель в в ления, например др щую поверхность и ких колебаний 1. Недостатком устройства я кая надежность из-за возмо ния дросселя примесями в Цель изобретения - пов ности.верхность 2, генератор 3 периодических колебаний и перегородки 4. образующие с нагревателем 1 полость 5, заполненную рабочим телом.В генератор 3 периодических колебанийподается сжатая наро-, газообразная или 5 жидкая среда, поток которой совершает колебательное движение, создавая колеоания подвижных перегородок 4.Под действием колебательных движенийперегородок 4 рабочее тело в полости 5 проходит многократно в разных направлениях через нагреватель 1, выполненный в виде дросселя,При этом в...

Номер патента: 631762

Опубликовано: 05.11.1978

Авторы: Бартош, Мейлихов, Панферов

МПК: F25B 29/00

Метки: теплонасосная

...следующим образом, Парь: холодильного агента цз испарцтеля 7 отсасываются через переключатель 8 )ежима раоогы омгрессором 1 первой сту псцц и пагцетаотся в межступенчатый охладитель 5, который охлаждается продуваемым воздмхо. Из охладцтсля 5 пары забираются компрессором 2 в 1 орой ступени и через переключатель 8 нагнетаются в конденсатор 3, в котором, коцденсцруясь, нагревают охлаждаюций воздух. Полученный жидкий хладаген 1 направляется в переохладитель 6, который также охлаждается продуваемым воздухом. Жидкий хладагент, тросселцруясь в вентиле 9, поступает в испаритсль 7, в котором кипит, отнимая при этом тепло продмваемого воздуха. Испаритель размещен в воздуховоде 4 после межступенчатого охладцтеля и переохладителя. Образуюццеся...

Номер патента: 632915

Опубликовано: 15.11.1978

Автор: Ханнанов

МПК: F25B 33/00

Метки: качества, параметра, продуктов, процесса, разделения, ректификации, фракций

...к данному является устройство, которое может применяться для определения параметра качества процесса разделения фракции продуктов ректификации, содержащее датчик температуры, функциональный преобразователь, выполненный в виде элемента сравнения, одна из камер которого подключена к выходу генератора периодических сигналов, а выход - к управляющей камере клапана, и индикатор 12) . Недостатком такоо устройства ян,1 яется не в ы сок а я точ ность.632915 3та сравнения 2, одна из камер которого подключена к выходу генератора 1. В устройство входит также клапан 3, управляющая камера которого соединена с выхо- дом элемента сравнения 2, емкость 4, повторитель со сдвигом 5, соединенный с соплом 5 проточной камеры клапана 3, связанной с...

Номер патента: 637598

Опубликовано: 15.12.1978

Автор: Яковенко

МПК: F25B 1/00

Метки: агрегат, холодильный

...чертеже схематично предстаописываемый агрегат, Он содержитметичный кожух 1, компрессор 2 сэлектродвигателем 3, нагнетательнуюлинию 4, конденсатор 5, всасывающуюлинию б, испаритель 7, соленоидныйвентиль 8 с входным 9 и выходным 10патрубками, линию 11 оттайки, дополнительный патрубок 12 соленоидноговентиля и капиллярную трубку 13.Агрегат работает следующим образомКомпрессор 2, приводимый в движеф ние электродвигателем 3, отсасываетпары хладагента иэ испарителя 7 черезвсасывающую линию б и нагнетает олинии 4 через дополнительный патбок 12 в конденсатор 5. жидкий хладф агент поступает через капиллярнуютрубку 13 в испаритель 7, в которомпроизводит холодильное действие. Припроведении оттайки испарителя, включается соленоидный вентиль...

Номер патента: 637599

Опубликовано: 15.12.1978

Авторы: Казаков, Котельников, Янченко

МПК: F25B 15/10

Метки: абсорбционно-диффузионного, агрегата, генератор, холодильного

...техники, а имратору абсорбционно-диффулодильного агрегата,Известны генераторы абсорбционнодиФфузионного холодильного арегата,содержащие кожух с теплоизоляционнымслоем на внутренней поверхности иразмещенные внутри кожуха нагреватель, термосифон, теплообменник, ипароотводящую трубу .11Однако у известных генераторов малая экономичность, вследствие большихпотерь тепла в окружающую среду,Целью изобретения является повышение экономичности.Цель достигается тем, что внутренняя поверхность теплоизоляционногослоя покрыта металлическим экраном,имеющим .тепловой контакт.с пароотводящей трубой. Экран выполнен из материала с. высоким коэффициентом теплопроводности и малой степенью черноты,преимущественно алюминия.На чертеже схематично...
