F25B — Холодильные машины, установки или системы; комбинированные системы для нагрева и охлаждения; системы с тепловыми насосами

Номер патента: 1799106

Опубликовано: 27.11.2006

Авторы: Иванников, Пиковский, Сапрыкин, Шашкин

МПК: F25B 11/00

Метки: турбохолодильник

1. Турбохолодильник, содержащий основной корпус с расположенным в нем корпусом подшипников вала с рабочими колесами и двумя подпружиненными промежуточными втулками с возможностью натяга подшипников в зоне контакта их тел и дорожек качения и осевого перемещения, отличающийся тем, что, с целью увеличения ресурса работы путем увеличения числа рабочих зон контакта тел и дорожек качения, каждая из промежуточных втулок выполнена в виде ступенчатой гильзы, между одним из цилиндрических участков которой и корпусом дополнительно размещено кольцо с возможностью взаимодействия одним его торцом с пружиной, а другим с дополнительно установленным кулачком, расположенным поперек на кольце...

Номер патента: 1753787

Опубликовано: 27.11.2006

Авторы: Марченко, Шмаков

МПК: F25B 41/00, F25D 17/02

Метки: герметичного, объекта, охлаждения

Установка для охлаждения герметичного объекта, содержащая компенсационную емкость с дренажной трубкой, включенную в замкнутый циркуляционный контур, в котором установлены теплообменник воздушного охлаждения с вентилятором, насос и охлаждаемый объект, отличающаяся тем, что, с целью повышения эксплуатационной надежности, внутри емкости дополнительно установлен заборный патрубок, изогнутый или наклоненный в вертикальной плоскости и одним концом встроенный во всасывающую линию насоса, а другим размещенный с зазором у внутренней стенки емкости в зоне постоянного заполнения последней холодильным агентом, причем последний имеет входное отверстие, обращенное к внутренней стенке емкости,...

Номер патента: 1753788

Опубликовано: 27.11.2006

Авторы: Марченко, Солдатов, Халанский

МПК: F25B 41/00

Метки: герметичного, объекта, охлаждения

Установка для охлаждения герметичного объекта, содержащая компенсационную емкость с дренажной трубкой, включенную в замкнутый циркуляционный контур, в котором установлены теплообменник воздушного охлаждения с вентилятором, насос и охлаждаемый объект, отличающаяся тем, что, с целью повышения эксплуатационной надежности, к крышке теплообменника прикреплена емкость, в которую встроен фильтрующий элемент, при этом она со стороны крышки теплообменника имеет днище с отверстиями для прохода холодильного агента и отверстие для центрирования фильтрующего элемента, а с противоположной от крышки стороны имеет внутреннюю резьбовую поверхность, в которую ввернут переходник с радиальным уплотнением,...

Номер патента: 1759118

Опубликовано: 27.11.2006

Авторы: Медведев, Чернышев

МПК: F25B 39/02, F28F 3/00

Метки: испаритель, пластинчатый

Пластинчатый испаритель, содержащий пакет плоских листов, образующих воздушные каналы и каналы для хладагента, соединенные с раздающим и собирающим коллекторами, отличающийся тем, что, с целью повышения теплосъема при охлаждении влажного воздуха, наружная поверхность раздающего коллектора выполнена с оребрением и заключена в дополнительно установленную обечайку, расположенную на своем начальном участке с обеспечением теплового контакта с ребрами и образующую с ними и наружной поверхностью коллектора каналы для воздушного потока, а на конечном участке примыкающую к воздушным каналам.

Номер патента: 1713325

Опубликовано: 27.11.2006

Авторы: Ельчанинов, Рукомасова, Руссков, Шаповалов

МПК: F25B 39/00

Метки: вертикальный, испаритель

Вертикальный испаритель, содержащий корпус с газовой полостью, размещенный в нем трубный пучок и установленное в зоне днища устройство для слива конденсата с перекрывным клапаном, отличающийся тем, что, с целью повышения эксплуатационных качеств, устройство для слива конденсата снабжено горизонтальной мембраной, образующей в нижней части корпуса газовую полость, при этом клапан расположен по оси мембраны, жестко связан с ней и дополнительно снабжен полым штоком, установленным с возможностью вертикального перемещения и имеющим перфорацию для соединения его внутренней полости с газовой полостью корпуса, при этом шток выполнен подпружиненным и посредством дополнительных трубопроводов и дюзы...

Номер патента: 1722119

Опубликовано: 27.11.2006

Авторы: Андреенко, Брагин, Никитин, Сигачев, Тишин

МПК: F25B 21/00, F25B 21/02

Метки: магнитная, холодильная

1. Магнитная холодильная машина, содержащая замкнутый контур с насосом, холодильной камерой, блоком термоэлементов, установленных с возможностью перемещения в магнитном поле, и с радиатором, размещенным перед блоком, отличающаяся тем, что, с целью повышения холодопроизводительности, блок и радиатор выполнены двухсекционными с расположением одной секции радиатора и одной секции блока перед холодильной камерой, второй секции радиатора и блока - за камерой, при этом в зонах соединения секций радиатора с секциями блока и между секциями блока контур дополнительно снабжен параллельными линиями с обратными клапанами, включенными противоположно клапанам параллельной линии.2. Машина по...

Номер патента: 1732753

Опубликовано: 27.11.2006

Автор: Иванников

МПК: F25B 11/00

Метки: турбохолодильник

Турбохолодильник, содержащий установленный в корпусе вал с рабочими колесами на радиальных газодинамических лепестковых подшипниках с антифрикционным покрытием, каждый из которых размещен во втулке с подпружиненной шайбой и снабжен механизмом компенсации, выполненным в виде разрезной промежуточной обечайки с отогнутыми кромками и торцовыми коническими скосами под ответные поверхности втулки и подпружиненной шайбы, отличающийся тем, что, с целью повышения эксплуатационной надежности, механизм компенсации дополнительно снабжен храповым устройством, выполненным в виде подпружиненного, консольно установленного зубчатого сегмента, входящего в зацепление с одной из отогнутых кромок разрезной...

Номер патента: 1792153

Опубликовано: 27.11.2006

Автор: Савватеев

МПК: F25B 39/02

Метки: газового, охлаждения, потока

Способ охлаждения газового потока путем подачи парожидкостной смеси хладагента в разделительную форкамеру, размещенную перед теплообменным блоком, с последующим отбором тепла в нем в режиме испарения жидкостной фазы, отличающийся тем, что, с целью интенсификации теплообмена в широком диапазоне пространственных положений теплообменного блока и регулирования интенсивности теплообмена, подачу смеси в форкамеру осуществляют струями, тангенциальными продольной оси форкамеры с образованием вихревого потока, который кинематически разделяют на жидкостную и паровую фазы, причем жидкостную фазу направляют через отбойник на периферию теплообменного блока, при этом изменяют количество струй,...

Номер патента: 1450517

Опубликовано: 20.12.2006

Авторы: Маламыжев, Пантелеев, Семенов

МПК: F25B 9/02

Метки: дроссельной, замкнутой, микрокриогенной, пуска, системы, форсированного

Способ форсированного пуска замкнутой дроссельной микрокриогенной системы с линиями нагнетания и всасывания путем повышения давления в линии всасывания подачей в нее хладагента из буферной емкости, отличающийся тем, что, с целью уменьшения времени пуска при использовании буферной емкости, разделенной на изолированные части, сначала хладагент в линию всасывания подают из одной изолированной части буферной емкости с понижением давления в ней до 0,08-0,12 МПа, а после достижения в линии нагнетания рабочего давления отключают эту часть буферной емкости и подачу хладагента производят из ее другой части.

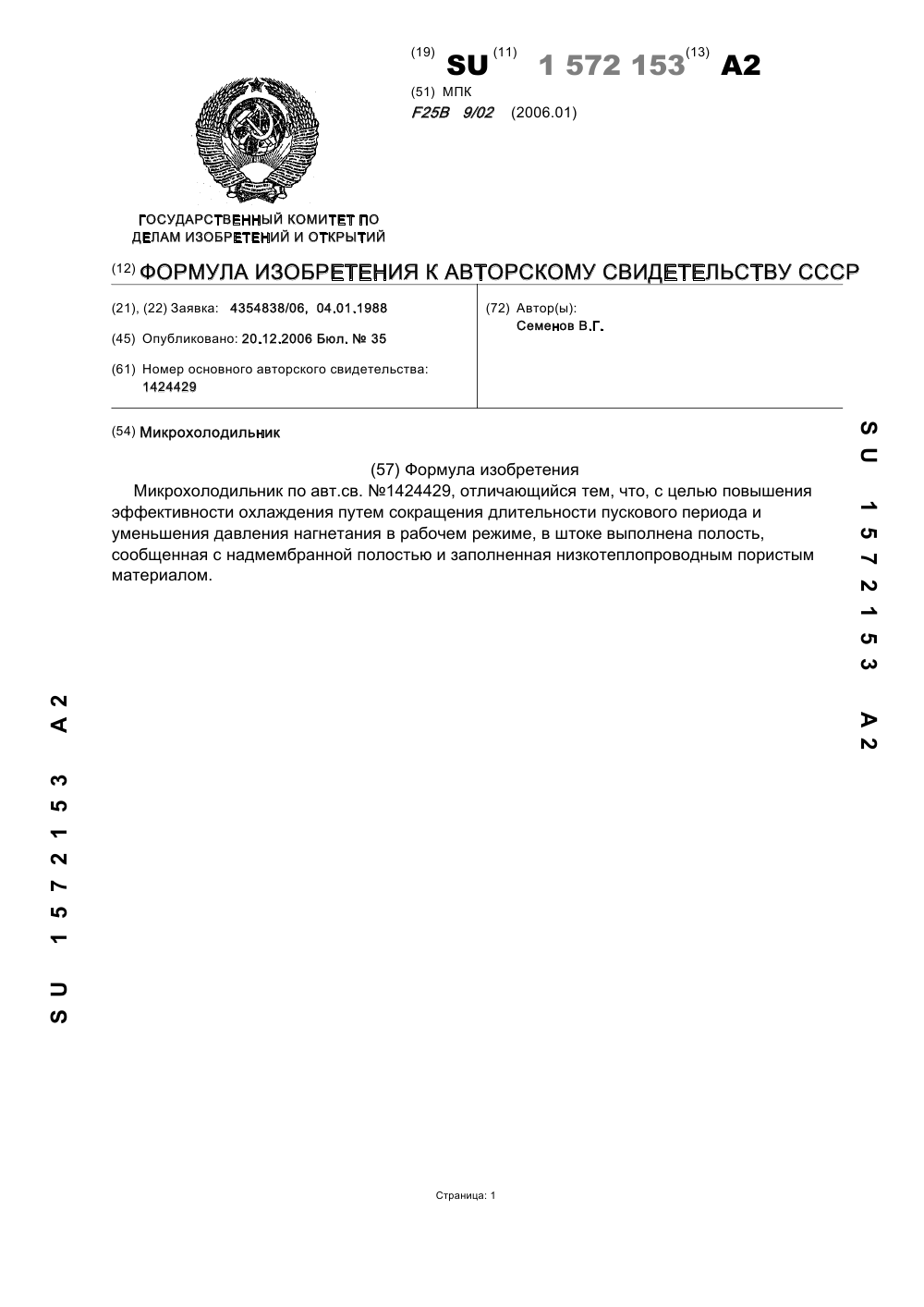

Номер патента: 1572153

Опубликовано: 20.12.2006

Автор: Семенов

МПК: F25B 9/02

Метки: микрохолодильник

Микрохолодильник по авт.св. №1424429, отличающийся тем, что, с целью повышения эффективности охлаждения путем сокращения длительности пускового периода и уменьшения давления нагнетания в рабочем режиме, в штоке выполнена полость, сообщенная с надмембранной полостью и заполненная низкотеплопроводным пористым материалом.

Номер патента: 1580942

Опубликовано: 20.12.2006

Автор: Семенов

МПК: F25B 9/02

Метки: микрохолодильник

Микрохолодильник, работающий на многокомпонентном криоагенте, содержащий последовательно соединенные по ходу прямого потока теплообменные секции в виде змеевиков, навитых на полый сердечник, сепаратор, размещенный в средней части полости сердечника и ограниченный двумя глухими перегородками, отличающийся тем, что, с целью расширения диапазона температур окружающей среды, в полости сердечника над сепаратором размещен накопитель жидкой фазы криоагента, выполненный в виде секций капиллярно-пористой насадки, отделенных друг от друга поперечными сплошными перегородками, установленными с шагом, равным шагу навивки змеевика, при этом в стенке сердечника, в зоне размещения насадки, между линиями...

Номер патента: 1424429

Опубликовано: 20.12.2006

Авторы: Ланда, Семенов

МПК: F25B 9/02

Метки: микрохолодильник

1. Микрохолодильник, содержащий полый сердечник с навитым на него змеевиком, подключенным на выходе к дроссельному узлу в виде коллектора и иглы, перекрывающей дроссельное отверстие коллектора, и связанной посредством штока с чувствительным элементом, отличающийся тем, что, с целью повышения эффективности работы и надежности, чувствительный элемент выполнен мембранного типа с герметичной надмембранной полостью и подмембранной полостью, сообщенной с коллектором, при этом последний подключен к выходу змеевика.2. Микрохолодильник по п.1, отличающийся тем, что коллектор подключен к выходу змеевика посредством капиллярной трубки.3. Микрохолодильник по п. 1, отличающийся тем, что...

Номер патента: 1508691

Опубликовано: 20.02.2007

Авторы: Кудерко, Медведев, Чернышев

МПК: F25B 39/02

Метки: испаритель

Испаритель преимущественно для работы в условиях переменной гравитации по авт. св. № 658369, отличающийся тем, что, с целью повышения ресурса работы путем исключения выброса капельного хладагента в паровую полость между горизонтальным участком гидрофильного покрытия и торцом гофрированной пластины в зоне, противоположной раздающему контроллеру, дополнительно установлена капиллярно-пористая пластина, входящая в тепловой и гидравлический контакт с покрытием и пластинами.

Номер патента: 1017059

Опубликовано: 27.02.2007

Авторы: Кожевников, Нистратов, Степанова

МПК: F25B 7/00

Метки: каскадная, низкотемпературная, холодильная

Низкотемпературная каскадная холодильная установка по авт. св. № 440533, отличающаяся тем, что, с целью сокращения времени выхода на рабочий режим, холодильная машина верхнего каскада снабжена перепускной линией с обратным клапаном, соединяющей линию нагнетания компрессора с ресивером, а конденсатор этой машины на входе и выходе имеет обратные клапаны.

Номер патента: 1369443

Опубликовано: 20.03.2007

Авторы: Ельчанинов, Шмаков

МПК: F25B 45/00

Метки: емкость, компенсационная

Компенсационная емкость по авт. св. № 1240156, отличающаяся тем, что, с целью повышения компактности, эксплуатационной надежности и экономичности путем снижения расхода электроэнергии, заборная трубка снаружи снабжена распределительной обечайкой, установленной с возможностью осевого перемещения вдоль заборной трубки посредством термопривода, электрически связанного с нагревателем и размещенного в одной с ним части корпуса, при этом входной патрубок подведен к горловине, а обечайка имеет входное и выходное отверстия, расположенные по разные стороны перегородки, и на наружной поверхности снабжена отсечным диском, наружный диаметр которого равен диаметру горловины, разобщающим в режиме...

Номер патента: 811937

Опубликовано: 20.03.2007

Автор: Горбунов

МПК: F25B 11/00

Метки: турбохолодильник

1. Турбохолодильник по авт. св. № 719218, отличающийся тем, что, с целью увеличения ресурса работы, осевой газодинамический подшипник снабжен устройством для автоматического регулирования величины магнитного зазора между пятой и подпятником, выполненным в виде встроенной в подпятник подпружиненной оправки, в которой размещен кольцевой магнит, установленный с возможностью аксиального перемещения.2. Турбохолодильник по п.1, отличающийся тем, что в основную пяту встроен дополнительный кольцевой магнит, а в подпятник - шарикоподшипник из немагнитной стали, в отверстии внутреннего кольца которого установлена с зазором по отношению к валу втулка из ферромагнитного материала,...

Номер патента: 869432

Опубликовано: 20.03.2007

Авторы: Кудрявцев, Суркова

МПК: F25B 39/02

Метки: испаритель, невесомости, работы, условиях

Испаритель для работы в условиях невесомости по авт. св. № 626611, отличающийся тем, что, с целью интенсификации теплообмена, трубы установлены параллельными рядами и соединены в каждом ряду посредством волокнистой проставки, а дополнительные коллекторы расположены между рядами труб и снаружи снабжены экранами.

Номер патента: 1245027

Опубликовано: 20.03.2007

Авторы: Вашкевич, Марченко

МПК: F25B 19/04

Метки: объекта, охлаждения

Система охлаждения объекта по авт. св. № 1137858, отличающаяся тем, что, с целью улучшения массогабаритных характеристик, центры отверстий под оси установочных тяг в крайних диагонально размещенных фитингах, расположены на прямой линии, лежащей в продольной вертикальной плоскости рамы и проходящей через центр масс системы, а один из оставшихся крайних фитингов имеет еще одно отверстие под ось дополнительной боковой установочной тяги, выполненное на дальней от указанной прямой линии вершине этого фитинга.

Номер патента: 296460

Опубликовано: 20.04.2007

Авторы: Евдокимов, Медведев, Сарафасланян, Соколовский, Тишин, Щайков, Яковлева

МПК: B64D 13/00, F25B 39/00

Метки: закрытый, испарительного, типа, холодильник

Закрытый холодильник испарительного типа по авт. св. № 204348, отличающийся тем, что, с целью интенсификации тепломассообмена, трубки на расстоянии от конца в 1/4-1/3 их длины обжаты до соприкосновения плоских стенок капиллярной щели с образованием не менее двух проточных каналов.

Номер патента: 1294069

Опубликовано: 20.04.2007

Авторы: Громов, Семенов

МПК: F25B 9/02

Метки: дроссельная, холодильная

Дроссельная холодильная установка по авт. св. № 1186904, отличающаяся тем, что, с целью повышения термодинамической эффективности, сепаратор установлен после дросселя микрохолодильника.

Номер патента: 1496415

Опубликовано: 27.05.2008

Авторы: Ельчанинов, Шаповалов, Шмаков

МПК: F25B 45/00

Метки: емкость, компенсационная

Компенсационная емкость по авт. св. № 1369443, отличающаяся тем, что, с целью повышения экономичности и увеличения эксплуатационной надежности, перегородка выполнена двустенной с образованием замкнутой полости между стенками, заполненной веществом, меняющим фазовое состояние при подводе или отводе тепла, а корпус в зоне примыкания полости снабжен патрубками.
