Способ работы микроохладителя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1245816
Автор: Пискарев
Текст

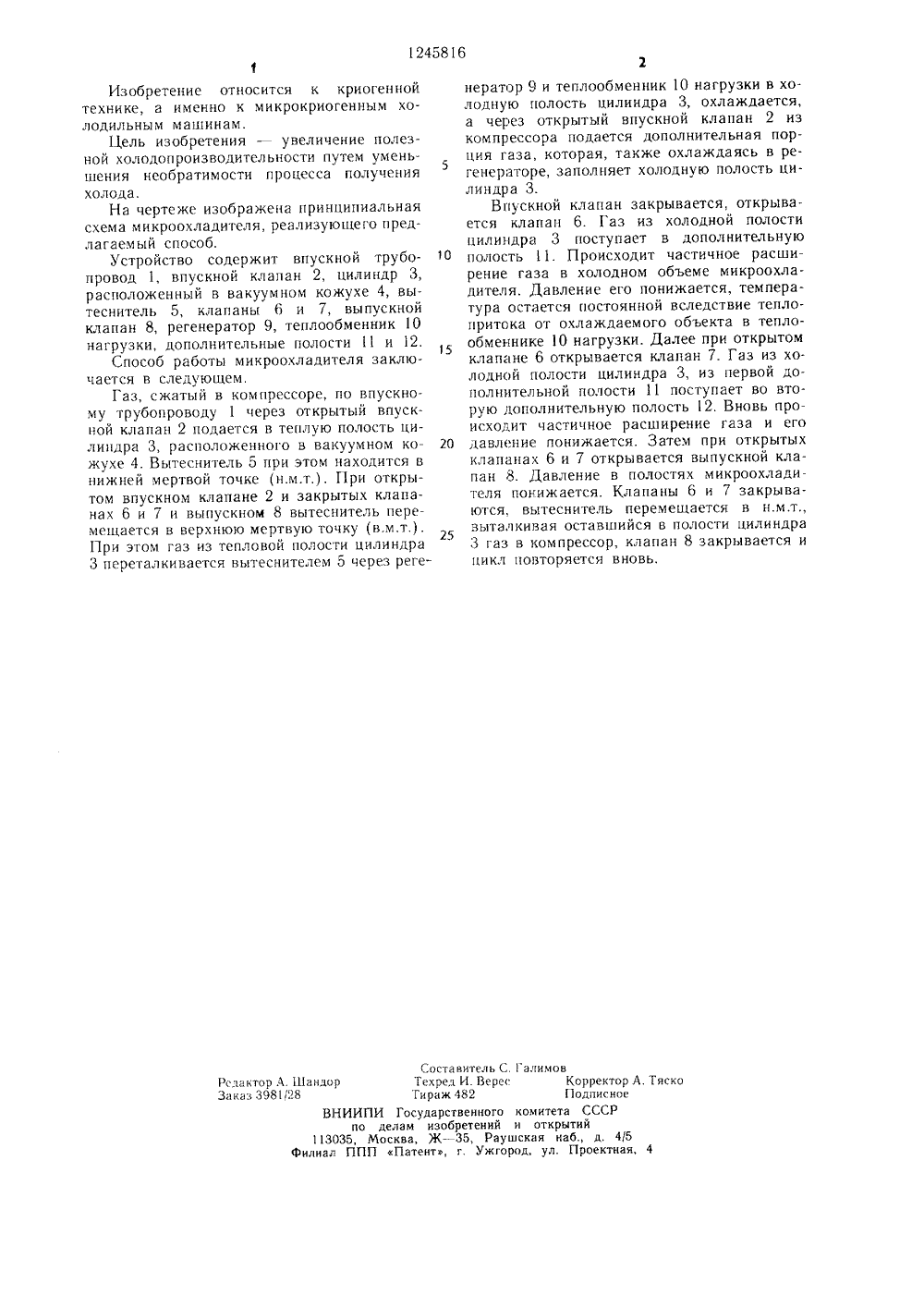

,801245816 в 4 Р 25 В 9/О ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ НИЕ ИЗОБРЕТЕНИ ВТОРСКОМУ СВИДЕТЕЛЬС(54) (57) СПОСОБ РАБОТ ЛАДИТЕЛЯ по циклу Гиффо на, включающему процессы нения, расширения и выталк го тела, отличаюшийся тем, ч личения полезной холодопро ти путем уменьшения необ цесса получения холода, пр ния рабочего тела ведут сту промежуточные значения дав юл.27арев8)свидетельство СССРГ 25 В 9/00, 1968.2906101, кл. 62 - 6,Фаад1245816 Составитель С. ГалимовТехред И. Верее Корректор А. ТяскоТираж 482 ПодписноеВИИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор А. ШандорЗаказ 398128 Изобретение относится к криогенной технике, а именно к микрокриогенным холодильным машинам.Цель изобретения - увеличение полезной холодопроизводительности путем уменьшения необратимости процесса получения холода.На чертеже изображена принципиальная схема микроохладителя, реализующего предлагаемый способ.Устройство содержит впускной трубопровод 1, впускной клапан 2, цилиндр 3, расположенный в вакуумном кожухе 4, вытеснитель 5, клапаны 6 и 7, выпускной клапан 8, регенератор 9, теплообменник 1 О нагрузки, дополнительные полости 11 и 12.Способ работы микроохладителя заключается в следующем.Газ, сжатый в компрессоре, по впускному трубопроводу 1 через открытый впускной клапан 2 подается в теплую полость цилиндра 3, расположенного в вакуумном кожухе 4. Вытеснитель 5 г 1 ри этом находится в нижней мертвой точке (н,м.т.). При открытом впускном клапане 2 и закрь 1 тых клапанах 6 и 7 и выпускном 8 вытеснитель перемеШается в верхнюю мертвую точку (в.м.т.). При этом газ из тепловой полости цилиндра 3 переталкивается вытеснителем 5 через регенератор 9 и теплообменник 10 нагрузки в холодную полость цилиндра 3, охлаждается, а через открытый впускной клапан 2 из компрессора подается дополнительная порция газа, которая, также охлаждаясь в регенераторе, заполняет холодную полость цилиндра 3.Впускной клапан закрывается, открывается клапан 6. Газ из холодной полости цилиндра 3 поступает в дополнительную 10 полость 11. Происходит частичное расширение газа в холодном объеме микроохладителя. Давление его понижается, температура остается постоянной вследствие тепло- притока от охлаждаемого объекта в теплообменнике 1 О нагрузки. Далее при открытом клапане 6 открывается клапан 7. Газ из холодной полости цилиндра 3, из первой дополнительной полости 11 поступает во вторую дополнительную полость 12. Вновь происходит частичное расширение газа и его 20 давление понижается. Затем при открытыхклапанах 6 и 7 открывается выпускной клапан 8. Давление в полостях микроохладителя понижается. Клапаны 6 и 7 закрываются, вытеснитель перемеШается в н.м.т., выталкивая оставшийся в полости цилиндра 3 газ в компрессор, клапан 8 закрывается и цикл повторяется вновь.
СмотретьЗаявка
3676913, 28.12.1983
ПРЕДПРИЯТИЕ ПЯ М-5727
ПИСКАРЕВ ВАСИЛИЙ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: F25B 9/00
Метки: микроохладителя, работы
Опубликовано: 23.07.1986
