Устройство для определения параметра качества процесса разделения фракций продуктов ректификации

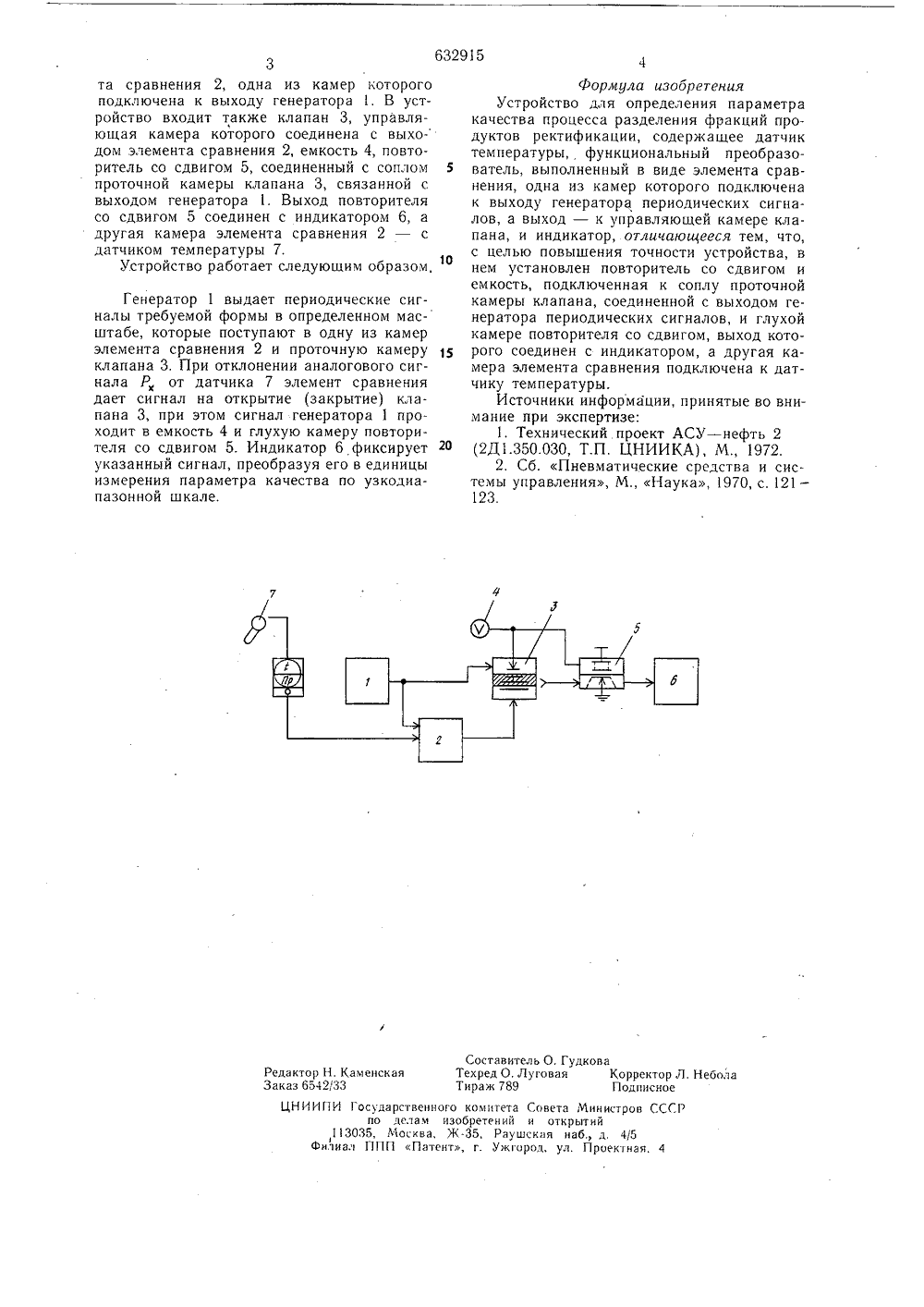

О П И С А Н И Е (и 632915ИЗОБРЕТЕН ИЯ Союз Советских Социалистицеских Реотублик(51) М, Кл,Й 01 К 3/00 606 5 5/00 ки о осударственныи комитетСовета Министров СССРпо делам иэооретенийи открытий(71) Заявите 54) РОИСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПАРАМЕТР ЧЕСТВА ПРОЦЕССА РАЗДЕЛЕНИЯ ФРАКЦИПРОДУКТОВ РЕКТИфИКАЦИИ 10 Цель изобретения - повытустройства - достигается зав нем установлен иовторители емкость, подкл 1 оченная к сокамеры клапана, соединенно15генератора периодических сихой камере повторителя со скоторого соединен с индикатокамера элемента сравнениядатчику температуры.Схема устройства представ20 же. пение точности счет того, что Ъ СО СДВ 1 ГОМ пл проточнои й с выходом гналов, и глудвигом, выход ром а тргая подключена к ена на чстропство содержит гене дических сигналов 1, функш 1 образователь, выполненный в ратор перно нальный пре вите э 1 емсн Изобретение относится к области автоматики, а именно к способам автоматического контроля параметра, однозначно зависящего от параметра-аргумента, и может быть применено для определения недоступного непосредственному измерению 1 например из-за отсутствия средств или трудностей, связанных с агрессивностью среды) параметра- функции, зависящего от параметра-аргумента, доступного более простому измерению, например, в объектах химической, нефтехимической и др. отраслях промышленности. В указанных отраслях промышленности имеется множество экспериментально найденных однозначных непрерывных (без экстремумов) зависимостей какого-либо одного параметра (например качества процесса) от другого параметра (например температуры, удельного веса и др.) в определенной конкретной области значений аргумента.Известны методы для проведения косвенных измерений величины по измеренным режимным переменным 11. Устройства, реализующие эти методы, достаточно сложны.Наиболее близким техническим решением к данному является устройство, которое может применяться для определения параметра качества процесса разделения фракции продуктов ректификации, содержащее датчик температуры, функциональный преобразователь, выполненный в виде элемента сравнения, одна из камер которого подключена к выходу генератора периодических сигналов, а выход - к управляющей камере клапана, и индикатор 12) . Недостатком такоо устройства ян,1 яется не в ы сок а я точ ность.632915 3та сравнения 2, одна из камер которого подключена к выходу генератора 1. В устройство входит также клапан 3, управляющая камера которого соединена с выхо- дом элемента сравнения 2, емкость 4, повторитель со сдвигом 5, соединенный с соплом 5 проточной камеры клапана 3, связанной с выходом генератора 1. Выход повторителя со сдвигом 5 соединен с индикатором 6, а другая камера элемента сравнения 2 - с датчиком температуры 7.Устройство работает следующим образом,Генератор 1 выдает периодические сигналы требуемой формы в определенном масштабе, которые поступают в одну из камер элемента сравнения 2 и проточную камеру клапана 3, При отклонении аналогового сигнала Р от датчика 7 элемент сравнения дает сигнал на открытие (закрытие) клапана 3, при этом сигнал генератора 1 проходит в емкость 4 и глухую камеру повторителя со сдвигом 5. Индикатор 6 фиксирует 20 указанный сигнал, преобразуя его в единицы измерения параметра качества по узкодиапазонной шкале. Формула изобретенияУстройство для определения параметра качества процесса разделения фракций продуктов ректификации, содержащее датчик температуры, функциональный преобразователь, выполненный в виде элемента сравнения, одна из камер которого подключена к выходу генератора периодических сигналов, а выход - к управляющей камере клапана, и индикатор, отличающееся тем, что, с целью повышения точности устройства, в нем установлен повторитель со сдвигом и емкость, подключенная к соплу проточной камеры клапана, соединенной с выходом генератора периодических сигналов, и глухой камере повторителя со сдвигом, выход которого соединен с индикатором, а другая камера элемента сравнения подключена к датчику температуры.Источники информации, принятые во внимание при экспертизе:1. Технический проект АСУ в неф 2 (2 Д 1.350.030, Т.П, ЦНИИКА), М 1972.2. Сб. Пневматические средства и системы управления, М., Наука, 1970, с. 121 - 123.,11303Филиал Редактор Н. КаменскаяЗаказ 654233 Составитель О. Гудковаехред О. Луговая Корректор Л. Небола ираж 789 Подписноего комитета Совета Министров Сизобретений и открытийЖ, Раушская наб., д. 4/5т, г. Ужгород, ул. Проектная.
