F28D 19/04 — с использованием твердых массивных тел, например установленных на подвижной опоре

Номер патента: 145323

Опубликовано: 01.01.1962

Автор: Уханов

МПК: F28D 19/04

Метки: теплообменник

...тепла и значительной рабочей поверхности труб обеспечивается интенсивный теплообмен между греющей и нагреваемой средами.При перемещениях охлажденных потоком воздуха труб в греюгцую среду влажного воздуха или паро-воздушной смеси происходит образование конденсата, который может быть удален из теплообменника, например, через соответствующие отверстия в оси барабана 1, для чего последняя выполняется полойТаким образом, нагрев воздуха осуществляется, в основном, за счет скрытой теплоты парообразования. Для обеспечения интенсивной конденсации водяного пара вращение барабана производится по часовой стрелке, если греющая среда подводится в правую часть барабана. Если греющая среда подводится в левую часть барабана, то вращение...

Номер патента: 237319

Опубликовано: 01.01.1969

Авторы: Любошиц, Массообмена, Пикус

МПК: F28D 19/04

Метки: вращающийся, регенеративный, теплообменник

...каждого теплоносителя через насадку с попеременно восходящим и нисходящим направлениями потока и осуществлеия пссвдоожижсния слоя асадки в ,ана;ах с восходящим потоком,На фиг. 1 пзооражсна развертка описываемого теплообменнпка; на фпг. 2 - теплообмснник в плане.Теплообменник содержит неподвижный цилндричссий корпус 1 с тсрышкой 2 п дном 3, имсющимп патрубки 4 и 5 соответственно для подвода и отвода в противотоке теплообмснивающихся сред, и ротор 6 с укрепленными на вертикальном валу 7 газонепронпцаемыми радиальными ребрами 8, образующими секции 9 для размещения диспсрсной тсплообменной насадки. Крышка и дно теплообмсньпка обору дованы расположоннымп последовательно то на крышке, то на дне радиальными газонепроницаемымп перегородками 10,...

Номер патента: 251133

Опубликовано: 01.01.1969

МПК: F28D 19/04

Метки: 251133

...буферный короб 4,Стенки шахт выполнены из спаренных жалюзийных решеток 6, между которьгми движется плотная дисперсная насадка 6. По оси шахт 2 и 3 установлена центральная пневматическая труба 7, к которой подводится воздух по трубе 8.Верхняя и нижняя кольцевые шахты 2 и 3 разделены вертикальными перегородками 9 и 10 на несколько секторов 11 и 12 (на чертеже показано деление какдой шахты на четыре сектора), центральная труба также разделена перегородками на такое же количество секторов 13,Воздухоподогреватель работает следующим образом.В нижнюю шахту 2 по трубе 14 поступает греющий газ, последовательно проходит через насадку во всех секторах 12, нагревает ее и удаляется ттз шахты 2 по трубе 16.В верхнюю шахту 3 по трубе 16 поступает...

Номер патента: 260800

Опубликовано: 01.01.1970

Авторы: Айзен, Боткачик, Подольский

МПК: F28D 19/04

Метки: воздухоподогревателя, вращающегося, регенеративного, уплотнение

...кожуха воздухоподогревателя.Целью предлагаемого изобретения является упрощение технологии и уменьшение трудоемкости при изготовлении элементов уплогнения.Для этого обойма выполняется из двух частей, между которыми размещены сегменты, закрепленные на плитах и плотно примыкающие к рабочей поверхности стакана.На фиг. 1 и 2 изображено предлатаемое уплотнение регенеративного вращающегося воздухоподогревателя в двух проеициях.Верхнее окружное уплотнение вокруг вала 1 ротора 2 содержит стакан 3, уплотнительную обойму 4, выполненную из двух частей, между которыми размещены сегменты 5, закрепленные на секторных плитах б. Ооойма 4 крепится неподвижно к верхнейкрышке 7 кожуха воздухоподогревателя.Стакан 3 выполнен разъемным и крепитсяк...

Номер патента: 264591

Опубликовано: 01.01.1970

МПК: F23L 15/02, F28D 19/04

Метки: 264591

...радиальные плиты, состоящие из средней части, прилегающей к валу 3 и двух периферийных, соединенных со средней частью шарнирами 8 и 9. Средние части верхней 25 б и нижней 7 уплотнительных плит подвешены при помощи тяг 10 и 11 к коромыслам 12 ц 13, установленным на подшипниках 14 и 15 вала 3. Средняя часть нижней уплотнительной плиты 7 соединена также через тягу 11 с ЗО рычагом 1 б, имеющим ось вращения 17. Рычаг 16 при помощи кулисы 18 соединяется с рычагом 19, имеющим ось 20 вращения. Рычаг связан при помощи тяги 21 с периферийной частью нижней уплотнительной плиты 7, а при помощи тяги 22 и рычага 23, имеющего ось 24 вращения, и тяги 25 связан с периферийной частью верхней уплотнительной плиты б.Предложенное устройство позволяет...

Номер патента: 334437

Опубликовано: 01.01.1972

Авторы: Есин, Масл, Носов

МПК: F23L 15/02, F28D 19/04, F28F 3/02 ...

Метки: набивка, теплообменная

...реимущественцо щегося воздухогофрированные с целью повынные листы выпостепенно убылодной к горяеля,исты теплообременной толИзобретение касается регенеративных вращающихся воздухоподогревателей, в частности их набивок, и может найти широкое применение в парогенераторостроении.Известна теплообменная набивка регене ративных вращающихся воздухоподогревателей, выполненная в виде пакетов, каждый из которых состоит из каркаса и гофрированных нагревательных листов, установленных таким образом, что гофры соседних листов образуют 10 каналы, по которым проходит поток газа или воздуха.Однако со стороны входа в воздухоподогреватель холодного воздуха и выхода остывших газов (с холодной стороны) набивка под вергается значительно более интенсивной...

Номер патента: 355454

Опубликовано: 01.01.1972

Авторы: Есин, Масл, Носов

МПК: F23L 15/02, F28D 19/04

Метки: влйотекд, воздухонодогревателяйсгсоюзнаяйдшш114х, вращающегося, регенеративного, ротор, шеон

...разъемных пер ей 8. Боковые жной обечайки стяжных дета Изобретение может найти при ие впарогенераторостроении.Известны роторы, содержащие два пцилиндра с распределительными перегоками. Однако известные роторы сложны визготовлении,Целью из обрет упрощениетранспортировкиДля достижени и кдый полуцилиндр ымплоскости, парал по уцилиндров.На чертеже изображен ротор в плане.Ротор содержит два полуцилиндра 1 и 2 сотсеченными сегментами и боковые блоки 8и 4 в виде сегментов, Каждый полуцилиндр состоит из луступицы родок б,ных детал 5 части нару городок именен олу- родения является и монтажа. я поставленной выполнен ра лельной основаетени едмет из цел зъемн ниям10 Ротор р духоподог линдра с чаюи 1 иссся транспорт 15 цилиндр в параллель...

Номер патента: 357444

Опубликовано: 01.01.1972

Автор: Лесниковский

МПК: F23L 15/02, F24H 3/00, F28D 19/04 ...

Метки: воздухоподогревательсесоюзная, вращающийся, регенеративный, цштни-тхн1с01д

...шарнирных,параллелограммов, один из шарниров которых прикреплен к тяге, присоединенной к аксиальнойуплотнительной плите, а другой, шарнир выполнен скользящим относительно тяти,На чертеже схематически изображен предложенный воздухоподогреватель, продольныйразрез.Регенеративный вращающийся воздухоподогреватель имеет ротор 1, составные торцовые (радиальные) уплотнительные плиты,периферийные части 2 и 8 которых соединенымежду собой системой рычагов и тяг, соединяющих их с .перемещающимся концом 4 30 вала ротора 1 и центральной частью 5 нижней плиты.Противоположные концы рычагов б и 7, прикрепленных к периферийным частям 2 и 3 радиальных уплотнительных плит, связанны между собой с,помощью соединенных последовательно шарнирных...

Номер патента: 533809

Опубликовано: 30.10.1976

Авторы: Бахметьев, Васильев, Степанов, Степанова, Субботин, Цветков

МПК: F28D 19/04

Метки: вращающийся, теплообменник

...венца и, следовательно, ненадежность устройства в це лом, а также сложность монтажа и демонтажа упругих элементов (пружин), требующих специальных приспособлений.Целью изобретения является повышендежности работы и технологичноститеплообменника.Для этого держатель выполнен в виде закрепленной на. зубчатом венце пластины с выступом, размещенным в выемке матрицы.На фиг. 1 изображен вращающийся тепло обменник, общий вид; на фиг. 2 - то же, поперечный разрез; на фиг. 3 - узел 1 на фиг. 1.Вращающийся теплообменник содержит стеклокерамическую матрицу 1, соединенную с зубчатым венцом 2 с помощью пластпнчатых пружин 3, прикрепленных к держателям 4 с выступом 5, размещенным в выемке 6 матрицы 1. Выемки б выполнены в технологических бобышках...

Номер патента: 566118

Опубликовано: 25.07.1977

Автор: Мукомель

МПК: F28D 19/04

Метки: воздухоподогреватель, регенеративный

...геплоаккумупируюшую насадку 1, размещенную в неподвижном кольцевом корпусе 2, и врашающийся секторный воздухораспределитель 3, выполнен ный в виде усеченных корпусов 4, 5 с цен гральной грубой 6, перегородками 7 и про резями 8 и 9 для прохода воздуха и снабженный радиальными и периферийными уплотнениями 10 и 11, размещенными между корпусом 2 и ьоздухораспределигелем 3.Радиальные уплотнения 10 выполнены в виде роликов, ус тановленных с возможностью перемещения в масляных ваннах 12, и каждый сектор воздухораспределителя 3 опирается не менее, чем на два ролика, Для5 подачи воздуха в помещение служит воздуховод 13. Корпус 2 с насадкой 1 разбит на отсеки глухими радиальными перегородками 14, Воздухораспределитель 3 снабжен цевочным...

Номер патента: 603830

Опубликовано: 25.04.1978

Авторы: Бялый, Диницин, Куликов, Наришный, Степанова, Щекин

МПК: F28D 19/04

Метки: теплообменник

...ны дополнительными перегородками 14 на части,в каждой из которых ло торцам сек ц ,ции на высоту смежных ячеек установлены заглушки 15, расположенные в шахматном порядке.Теплообменник работает следующим образом. 15,Необработанный удаляемый воздух через входной латрубок 2 подается в воздухорвспределительную секцию 8, в которой он делится на части параллельными перегородками 10, образующими совместно со стенкой 12 20 ячейки 13, а совместно с дополнительной перегородкой 14 и заглушками 15 поворотные отводы. В ячейках 13 воздух проходит без изменения направления, в отводах - переходит в противоположные ячейки, После 25 воздухораспределительной секции воздух лоотулает в воздухонаправляющую секцию, где воздушные потоки фиксируются в строго...

Номер патента: 613193

Опубликовано: 30.06.1978

Авторы: Бородянский, Вайнштейн, Геращенко, Маркман, Ушаков

МПК: F28D 19/04

Метки: воздухоподогреватель, вращающийся, регенеративный

...разрезными, снабкепнь 1 с в местах разреза шарнцрамн 6 и прцкпмаюццеся к ротору 2 с помощью пружцннь 1 х подвесок 7; установленный вце кожуха 1 на кронштейне 8 с помощью шарнирной подвески 9 механизм 10 слежения, 61319335 предназначенный для обеспечения постоянного минимального зазора между плитами 5 и ротором 2, Ось шарнирной подвески 9 параллельна оси шарнира 6 плиты 5. Механизм 10 слежения содержит управляющий рычаг 11 с жестко посаженным роликом 12 и установленные по обе стороны рычага 11 исполнительные рычаги 13 с поворотными экспентриками 14,Исполнительные рычаги 13 снабжены зажимами 15, фиксирующими положение рычагов в корпусе механизма 10 слежения, и маховиками 16, с помощью которых устанавливается необходимый минимальный зазор...

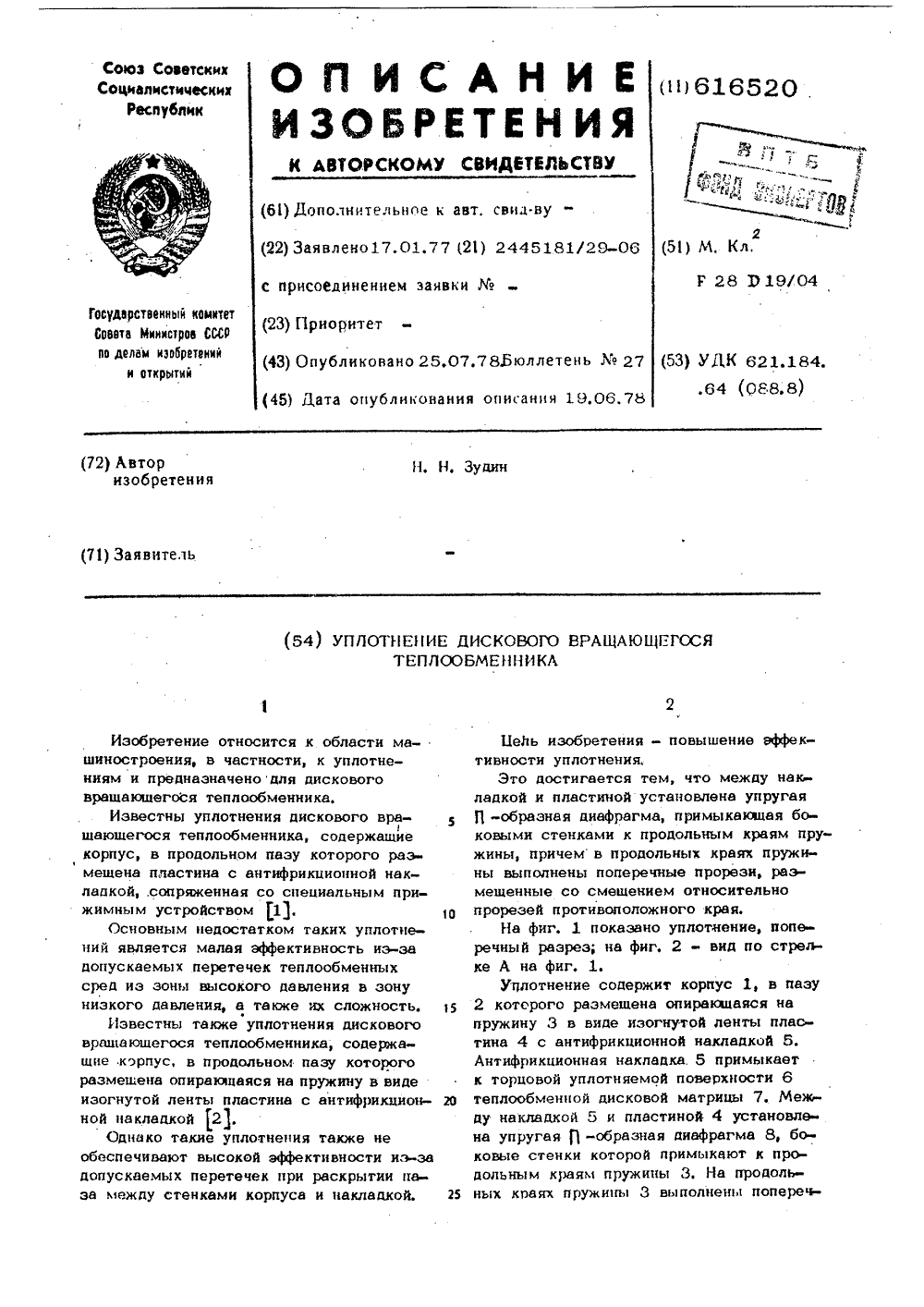

Номер патента: 616520

Опубликовано: 25.07.1978

Автор: Зудин

МПК: F28D 19/04

Метки: вращающегося, дискового, теплообменника, уплотнение

...на фиг. 1.Уплотнение содержит корпус 1, в пазу2 которого размещена опирающаяся напружину 3 в виде изогнутой ленты пластина 4 с антифрикционной накладкой 5.Антифрикционная накладка. 5 примыкаетк торцовой уплотняемой поверхности 6 20 теплообменной дисковой матрицы 7. Между накладкой 5 и пластиной 4 установлена упругая П -образная диафрагма 8, боковые стенки которой примыкают к продольным краям пружины 3. На продоль ных краях пружи 1 па 1 3 выполнены поперечв виде икциог О П И С А Н И Е в 61652 о ИЗОБРЕТЕНИЯ616520 Фнал Составитель Б. НовиковРедактор А. Морозова Техред Л, Алатырев Корректор Н. Ковалева За 4053/39 ЦНИИПИ Г в СССГ Тираж 815 осударственного комитета по делам изобретений Москва, Ж. РачинскаяПодписное Совета Министро и открытий...

Номер патента: 620793

Опубликовано: 25.08.1978

Авторы: Лукьянюк, Пчелкин

МПК: F28D 19/04

Метки: кондиционирования, регенерации, системах, тепла, холода

...в корпусе 1 полый ротор 6 из воздухопроницаемого теплоаккумулируюшего материала с потокоразделительной перегородкой 7 и водоподающей трубой 8 внутри. На торцовой стенке 9 корпуса 1 со стороны отводящих патрубков 4, 5 укреплены нагревательные элементы 10, расположенные напротив ротора 6, а боковая поверхность корпусавыполнена с пазами 11, расположенными в плоскости перегородки, причем последняя выполнена полой. Ротор 6 установлен на валу привода 12.)Устройство работает слг д, ю.нпм образом, К патрубкам 2, 3 подвода теплообмепиваюшихся сред подводится соответственно холодный воздух и теплый, который, проходя через полый ротор, либо поглощает 5 тепло, саккумулированное в материале ротора, либо от.ает свое тпло этому материалу. Прп...

Номер патента: 648826

Опубликовано: 25.02.1979

Авторы: Кутарев, Литвиненко, Шелякин

МПК: F28D 19/04

Метки: действия, периодического, теплообменник

...на из термомагн точкагреюше и которого рарепы, а приво полнен в(72) Авторы изобретения М. И. Кут штоками насадок, причеможной штоку стороны на648826 Заказ 536/3721 Подписное л ППП "Патент",род,ул. Пооектна я,виде постоянного магнита, прикрепленного к корпусу.На чертеже схематически изображенпредложенный теплообменник.Теплообменник содержит корпус 1, 5насадку 2 с каналом 3 для подвода греющей и нагреваемой сред, заключеннуюв обойму 4, которая изготовлена из термомагнитного материала, имеющего точку Кюри, близкую к температуре грею фшей среды, и расположена в зоне действия привода постоянного магнита 5,пружину 6, патрубки 7 и 8 для подводаи отвода греющего теплоносителя, патрубки 9 и 10 для подвода и отвода нагреваемой среды,Теплообменник...

Номер патента: 666415

Опубликовано: 05.06.1979

Авторы: Алексеев, Дорошенко, Таран

МПК: F28D 19/04

Метки: газа, охлаждения

...поверхности насадки последнююможно выполнять из капилллоного пористого.материала, напримср мзпластз, лри "том с цельюсоздания локальных или более кам 1 гактных ап..паратов, работающих предложенным способом, 20насадке придается врзцгательное дв 11 жепие, аполный газовый поток П перед входом в зппз.рат делится на две части, движущиеся прямотоком (см. фиг.2), вспомогательный поток В, направляю 1 цийся в сектор И с углом сектора 1 б 2 - 25о170, пористая насадка которого предварительно смачивается в секторе 1 с углом сектора 10 -18, и основной поток О, нзлравлл 1 сшийся вуже полностью или частично осушенную и охлажденную насадку в секторе .11"., 30С целью снижения температуры охлажденияОснОВнОГО потока вплоть да температуры...

Номер патента: 744213

Опубликовано: 30.06.1980

Авторы: Бершадский, Сапожников, Фридман

МПК: F28D 19/04

Метки: воздухоподогреватель, вращающийся, регенеративный

...Иззссьчы также бсзиальныс регеиератПвн е вращающнесявоздухднодогреватсл 11, соде 3 ж 211 и е стдноЗлен н ы й в кОрптлсе ид роликовых Опорях барабан-тспзОобменник и торцовь 1 е коышки с уплотнениями. закрепленные ня кО 11 пусе. Ъплотления выполнены в виде плас Гин, прижатых посредством пружин к торцовым поверхностям бараоана 21.Недостаток тдких воздухоподогрездтелсй состоит в на 1 и Пи тормозного момента, создаваемого от трения в уплотнениях, что требует дополнител.Ного увеличения мощности 1 риводд и, следозЯтельно, снижает 1 хГ 1 Дагоегата.Цель дд:1:ОГО изобретРния 3:1 к.1 Очастс 5 в том, т 1 бы повысить КГ 1 Д НОЗд 1 хо 1 дог 1 еватс 151 чте 11 Об "Очечсчч чосточнОГО ОсезсГО зазора между торам 11 бЯ раба Я-те- ПГСОСМОНН 1 КЯ...

Номер патента: 844972

Опубликовано: 07.07.1981

Авторы: Пчелкин, Шаталов

МПК: F28D 19/04

Метки: регенеративный, теплообменник

...теплообменник. Регенеративный теплообменник содержит диски 1, жестко закрепленные на валу 2, между которыми расположены крестооб разные уплотнительные перегородки 3, поло ти которых, примыкающие к дискам запол иены пористым материалом 4.Уплотнительные перегородки 3 делят полость теплообменника на каналы 5 и 6 для прохода теплого и холодного потоков ао,1- духа соответственно.Регенеративный теплообменник работает 1 О следующим образом.При нахождении части дисков 1 в каналетеплого воздуха 5 происходит их нагревание, при этом на поверхности дисков из охлаждаемого воздуха выпадает конденсат. При вращении дисков на валу нагретая их часть переходит в канал 6 холодного присточного воздуха, где отдает ему свое тепло. При этом конденсат,...

Номер патента: 881517

Опубликовано: 15.11.1981

Авторы: Костюков, Плотников

МПК: F28D 19/04

Метки: вращающийся, дисковый, регенеративный, теплообменник

...корпус 1 с патрубками 2 и 3 подвода теплоносителей - воздуха и газа соответственно и патрубками 4 и 5 отвода теплоносителей. В корпусе 1 размещендисковый ротор б с осью 7 в нодшипнйках 8. К ротору б примыкают торцовые уплотнения 9 и 10. В роторе б выполнены сквозные каналы 11, в которых установлены теплопередающие элементы 12. В корпусе 1 выполнена кольцевая канавка 13. Ротор б снабжен установленным на его периферии кольцом 14, размещенным в канавке 13К кольцу 14 прикреплены антифрикционные накладки 15 (фиг. 2)., взаимодействующие с канавкой 13. Накладки 15 могут быть установлены и непосредственно в, канавке 13 и взаимодействовать скольцом 14.Ы 81517 новленными в его сквозных каналахтеплопередающими элементами, примыкающие к ротору...

Номер патента: 901809

Опубликовано: 30.01.1982

Авторы: Дрибин, Клименко, Ковальчук, Тарасенко

МПК: F28D 19/04

Метки: теплообменник

...и потерь теплообменных сред.Указанная цель достигается тем,что диски покрыты слоем пористогокерамического материала и пропущенычерез прорези, выполненные в корпусена участках между валом и каналами,а уплотнительное устройство выполненов виде канавок, расположенных по всему периметру каждой прорези вдоль ееграницы с внутренней поверхностьюканалов, причем канавки со стороныкаждого канала связаны с автономнойсистемой наддува.На фиг. 1 схематически изображенпредлагаемый теплообменник; на фиг.2 разрез А-А на фиг.1.Теплообменник содержит корпусс двумя параллельными каналами 2 и 3для теплообменных сред, Внутри корпуса 1 помещен ротор в виде укрепленной на валу М системы параллельнорасположенных тонких металлическихдисков 5 круглой формы,...

Номер патента: 909556

Опубликовано: 28.02.1982

Авторы: Дабрундашвили, Лалебашвили, Моуравидзе, Нателашвили, Свимонишвили, Сулханишвили, Твалчрелидзе, Якобашвили

МПК: F28D 11/04, F28D 15/04, F28D 19/04 ...

Метки: аппарат, регенеративный, тепломассообменный

...валу, снабженном на концах обтекателями, о т л и ч а ющ и й с я тем, что, с целью интен сификации тепло- и массообмена, насадка выполнена в виде коаксиальнорасположенных тепловых труб, сообщенных между собой посредством криволинейных полых перемычек и снабжензо ных оребрением в виде крыльев, раз,мещенных в шахматном порядке.2. Аппарат по и. 1, о т л и ч аю щ и й с я тем, что корпус в верхней части снабжен дополнительнымитангенциальными патрубками подводаи отвода поперечного потока газа.3. Аппарат по и, 1, о т л и ч аю щ и й с я тем, что трубы с обеихсторон снабжены кольцевыми насечка 4 о ми 3 909бой на концах посредством криволиней.ных полых перемычек 8 и снабженныхоребрением в виде крыльев 9, раэме"щенных в шахматном порядке. Корпус...

Номер патента: 939923

Опубликовано: 30.06.1982

Авторы: Липец, Мигай, Николаев, Ямпольский

МПК: F28D 19/04

Метки: противоточный, регенеративный, теплообменник

...на боковой поверхности лепестками 7, наклоненными всторону потока охлаждающей среды.Пластины 6 могут быть выполненыкак сплошными, с закрепленными лепестками 7, так и составными, обраформула изобретения 3 93992 зованными из лепестков 7. Охлаждающий воздух и охлаждаемый сернистый газ противотоком поступают соответственно в холодную 2 и горячую 3 ступени корпуса 1. Ротор 4 при своем вращении переносит пластины 6 насадкй 5 попеременно то в холодную 2, то в горячую 3 ступени корпуса 1, Насадка 5 теплоаккумулирует тепло в горя" чей ступени 3 и охлаждается в холод е ной ступени 2,.осуществляя тем самым теплообмей Между воздухом и сернистым газом, Так .как охлаждающий воздух обдувает встречно наклоненные лепестки 7 пластий 6, то...

Номер патента: 941939

Опубликовано: 07.07.1982

Авторы: Кякене, Петраукас, Рагульскис, Скучас

МПК: F28D 15/02, F28D 19/04

Метки: вычисления, динамических, податливостей, системы

...второй вход подключен к датчикуперемещений (2,Однако в известном устройстве отсутствуют воэможности определениякомплексных составляющих динамичес"кой податливости.Цель изобретения - расширениеобласти применения,Указанная цель достигается тем,что вводится последовательно соеди"ненные первый функциональный блок,квадратор, второй функциональныйблок, второй блок деления, блокумножения, а также источник эталонного напряжения, подключенный к39 Формула изобретения едов Составитель Г,Неф аактор Р.Цицика Техред К. Иыцьо Корректор Е. Рошко 36/35 Тираж 91 ч По ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, И, Раушская наб., сн Зака ППП "Патент", г,Ужгород, ул.Проектная,6 фил 5 9 ч 19 вании динамики объекта....

Номер патента: 954782

Опубликовано: 30.08.1982

Авторы: Долгих, Ласточкин, Миллер, Розет

МПК: F28D 15/02, F28D 19/04

Метки: регенеративный, теплообменник

...комплект оребренных тепловых труб 3, впаянных в шахматном порядке в отверстия секторов передней 4 и задней 5 трубных досок. Внутри тепловых труб 3 находится наполнитель, выбранный из группы щелочных металлов, а концы труб герметично запаяны. 1 ОВнешние 12 и внутренние 13 кромки каждого сектора поперечной перегородки 2 герметично прикреплены к внутренним поверхностям корпуса 1 и делят корпус на две зоны теплообмена. Смежные секции соединены между собой посредством сварки. Сварочный шов проходит П 0, соприкасающимся отогнутым выступающим кромкам разделительных пластин 6 с внешней и внутренней стороны матрицы и по радиальным линиям контакта между соседними секторами передней трубной доски 4 и задней трубной доски 5.Одна из зон...

Номер патента: 960521

Опубликовано: 23.09.1982

Авторы: Ильин, Копылов, Тупицын

МПК: F28D 19/04

Метки: аккумулятор, тепла

...тепла,Аккумулятор тепла содержит цилиндрический корпус 1 с патрубками 2 и 3 подвода и отвода теплоносителя соответственно, размещенные в корпусе теплоаккумулирующую насадку 4 и перфорированный диск 5, расположенный между насадкой 4 и патрубком 2 подвода теплоносителя. Диск 5 снабжен радиальными ребрами 6, контактирующими с насадкой 4 и имеющими высоту не менее расстояния между отверстиями диска и не более четверти внутреннего диаметра корпуса. Аккумулятор также снабжен решеткой 7 радиальных ребер,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР У 731214, кл, Г 24 Н 7/04, 1978.оставитель Гехред М, Надь Редактор А. КозориЗаказ 7243/44 Тираж 685НИИПИ Государспо делам изо035, .Москва, Ж...

Номер патента: 992998

Опубликовано: 30.01.1983

Авторы: Даниленко, Павлюк, Процышин, Сатановский, Шкляр

МПК: F28D 19/04

Метки: вращающийся, регенеративный, теплообменник

...корпус 1, размещенный в корпусе 1 ротор 2 в виде установленныхс интервалами вдоль корпуса 1 теплообменных секций 3 с.продольными ка"налами 4, причем секции 3 объединены в блоки 5, включенные параллельно по газовому теплоносителю, а продольные каналы 4 имеют ширину, составляющую 0,02-1 их длины. Секции 3частично погружены в жидкий тепло"носитель и могут быть выполненыиз ленты путем ееспиральной навивки.На выходе готового теплоносителя изтеплообменника установлены конденсаторы 6 для его осушки, снабженные .патрубком 7 для отвода конденсата.992998 Формула изобретения аэ 436/52 Подписное ВНИИПИТираж 6 Работа теплообменника осуществляется следующим образом.Газовый теплоноситель подается в. корпус 1, распределяется параллельными...

Номер патента: 1015238

Опубликовано: 30.04.1983

Авторы: Барский-Зорин, Иванов, Омурбеков, Прохоров, Рымкевич, Хараз

МПК: F28D 19/04

Метки: регенеративный, теплообменник

...большим гидравлическим сопротивлением насадки и распределительных камер.Бель изобретения - повышение экономичности регенеративного теплообменника путем снижения затрат на перекачку 35теплоносителей.В известном регенеративном теплообменнике, содержащем вращающиеся секторные распределительные камеры теплоносителей, подводящие и отводящие отсеки которых расположены напротив" неподвижной теплопередаюшей насадки в видеполого цилиндра, подводящие и отводящиеотсеки каждой распределительной камерырасположены друг против друга соответственно со стороны внутренней и наружной поверхности цилиндра насадки.. На фиг. 1 схематично изображен регенеративный теплообменник, общий вид;на фиг. 2 - сечение А-А, Ъ фиг. 1; 5 она фиг. 3 - сечение Ь-Б фиг....

Номер патента: 1038795

Опубликовано: 30.08.1983

Автор: Бородянский

МПК: F28D 19/04

Метки: воздухоподогревателя, вращающегося, насадка, регенеративного

...сохранения его 45 формы, однако цилиндрическая катушка, на которую послойно намотаны пластины, не может заполнить всего сечения ячейки ротора, имеющей трапецеидальную форму, Недостатком пакета является также необходимость установки в ячейку дополнительной набивки сложной конфигурации, пред,назначенной для устранения прохода, газов и воздуха через незаполнен- ное набивкой пространство ячейки, . 55 что исключает возможность исполь-:зования эмалированных пластин.Цель изобретения - повышение. надежности и тепловой эффективностипри использовании эмалированныхпластин с одновременным снижениемих металлоемкости.Поставленная цель достигается тем,что в насадке регенеративного вращающегося воздухоподогревателя, содержащей пакет гофрированных...

Номер патента: 1048292

Опубликовано: 15.10.1983

Авторы: Копылов, Тупицын

МПК: F28D 19/04

Метки: аккумулятор, тепла

...сн1 92 2где а - масса корпуса;к,а - масса теплоаккумулирующейннасадки;с к - эффективная теплоемкостькорпуса;с - эффективная теплоемкостьтеплоаккумулирующей насадки;" экспериментальный коэффици"ент, равный 1-2.На фиг. 1 представлен аккумулятортепла, продольный разрез, на фиг. 2 разрез А-А на фиг.Аккумулятор тепла содержит корпус1 с патрубком 2 подвода теплоносителя и размещенные в корпусе 1 теплоаккумулирующую насадку 3 и перфорированный диск 4, расположенный состороны патрубка 2 подвода теплоносителя; Диск 4 со стороны насадки 3снабжен контактирующими с ней радиальными ребрами 5, имеющими высотуне менее расстояния между отверстия"ми диска 4 и.не болеечетверти внутреннего диаметра корпуса 1, Диск 4выполнен. с чередующимися выступами 6и...

Номер патента: 1078200

Опубликовано: 07.03.1984

Авторы: Дубинкин, Кокорин, Шулятев

МПК: F23L 15/00, F28D 15/02, F28D 19/04 ...

Метки: регенеративный, теплообменник

...поперечный 078200разрез лопатки; на фиг. 4 - разрез А-Ана фиг. 3,Регенеративный теплообменник содержиткожух 1, выполненный по логарифмическойспирали, описываемой уравнением5 Р=С еф 11 с угломс= 77-78,где Р - текущий радиус спирали, м;С - начальный радиус спирали, мм;угол разворота спирали, рад;угол, составленный касательнойв произвольной точке логарифмической спирали с радиусом-вектором точки касания, град.В кожухе 1 установлены разделительныестенки 2 и 3, образующие каналы 4 и 5соответственно для нагреваемой и греющей15 сред, и барабан 6, который включает диски 7 и 8, тепловые трубы 9 в виде профильных лопаток и перегородку 10. Профильныетепловые трубы 9 имеют в сечении серповидный профиль с длиной хорды в =(0,20-0,22).Р (1-) - наружный...
