Газораспределительная решетка

Номер патента: 870853

Автор: Беляев

ZIP архив

Текст

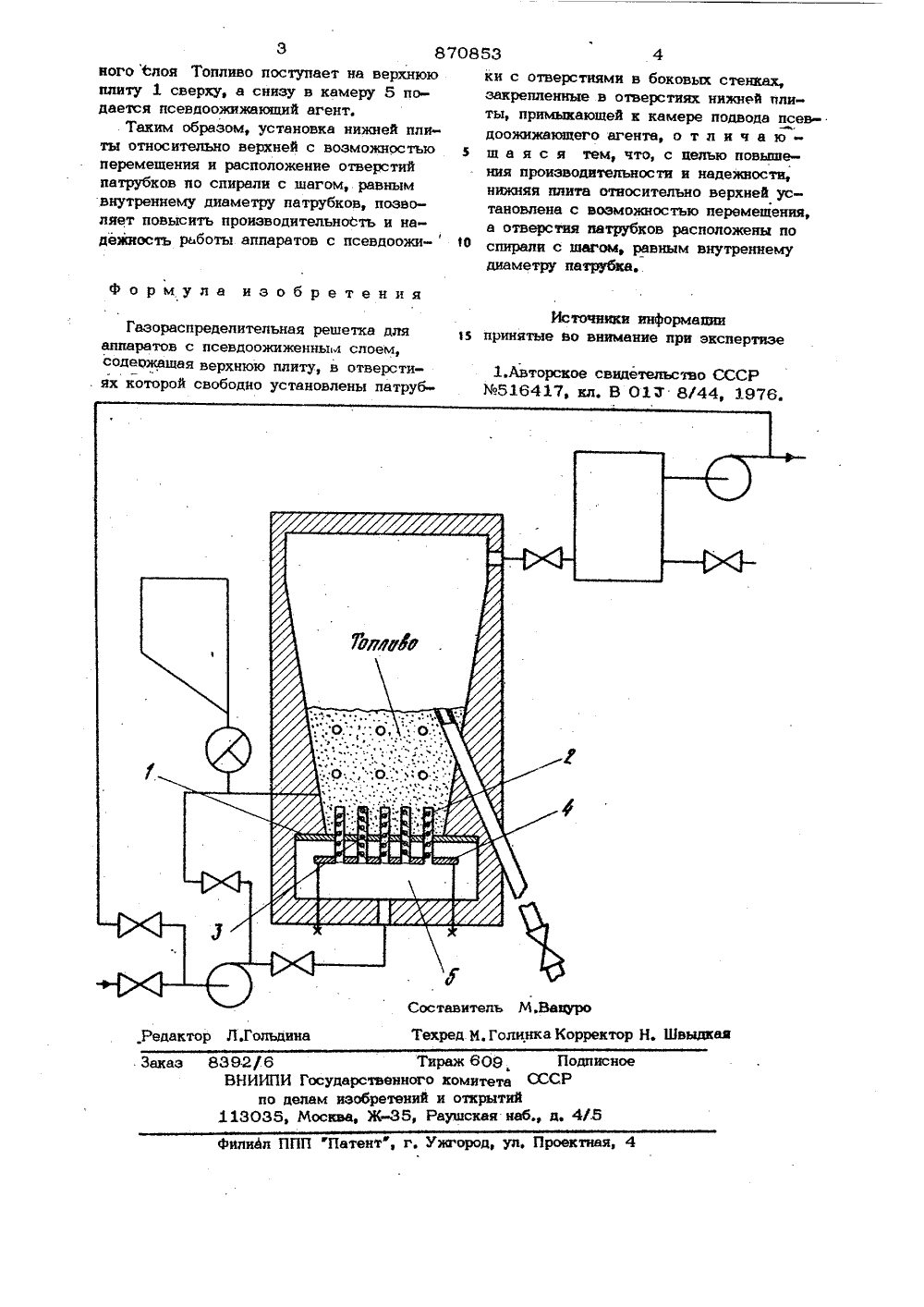

(54) ГАЗОРАСПРЕДЕЛИТЕЛЬНАЯ РЕШЕТК Изобретение относится к области энергетики и может быть использовано в теплоэнергетических установках в устройствах для сжигания или газификации угля в псевдоожиженном слое,Известны газораспределительные решетки для аппаратов с псевдоожиженнымслоем, содержащие верхнюю плиту, в отверстиях которой свободно установленыпатрубки с отверстиями в боковых стенках, закрепленные в отверстиях нижнейплиты, примыкающей к камере подводапсевдоожижаюшего агента 1Недостатком указанного устройстваявляется неравномерное распределениетемпературы по высоте кипящего слоя,что ведет к спеканию топлива и зашлаковыванию шахты, следствием чего является снижение производительности и на дежности устройства,11 елью данного изобретения являетсяповышение производительности и надежности аппаратов с псевдоожиженным слоем,Указанная цель достигается тем, чтонижняя плита относительно верхней установлена с возможностью перемещения,а отверстия патрубков расположены поспирали с шагом, равным внутреннемудиаметру патрубков,На чертеже изображена газораспределительная решетка. для аппаратов спсевдоожиженным слоем,Она содержит верхнюю плиту 1, в оъоверстиях которой свободно установленыпатрубки 2 с отверстиями 3 в боковыхстенках, закрепленные в отверстиях нижней плиты 4, примыкающей к камере 5подвода псевдоожижаюшего агента.35Газораспределительная решетка работает следующим образом,Перед началом работы патрубки 2 сотверстиями 3 в боковых стенках выдвиюгаются перемещением нижней плиты 4относительно верхней плиты 1 на расстояние, определяемое теплотворной способностью топлива, его фракционным составом и заданной высотой псевдоожижен3 870853 4 ного лоя Топливо поступает на верхнюю ки с отверстиями в боковых стенках, плиту 1 сверку, а снизу в камеру 5 по- закрепленные в отверстиях нижней плидается псевдоожнжающнй агент, ты, примыкающей к камере подвода псевТаким образом, установка нижней плидоожнжающего агента, о т л и ч а юты относительно верхней с возможностью з щ а я с я тем, что, с иелью повыше- перемещения и расположение отверстий ния производительности и надежности, патрубков по спирали с шагом, равным нижняя плита относительно верхней усвнутреннему диаметру патрубков, позвотановлена с воэможностью перемещения, ляет повысить производительность и на- а отверстия патрубков расположены по дежность работы аппаратов с псевдоожи-6 спирали с шагом, равным внутреннемудиаметру патрубка. формула изобретения Источники информадни15 принятие во внимание при экспертизе Газораспределнтельная решетка для аппаратов с псевдоожиженным слоем, содержащая верхнюю плиту, в отверстиях которой свободно установлены патруб 1.Авторское свидетельство СССР.Редактор Л.Гольдина 8392/6 Тираж 609, ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж-ЗБ, Раущская наб., д. 4 П Заказ филиал ППП "Патент", г, Ужгород, ул, Проектная, 4
