F22D — Подогрев или аккумулирование подогретой питательной воды; подача воды; регулирование уровня воды; вспомогательные устройства для усиления циркуляции воды внутри паровых котлов
Деаэратор
Номер патента: 1721393
Опубликовано: 23.03.1992
Автор: Зимин
Метки: деаэратор
...деаэратор,Деаэратор, содержит цилиндрический корпус 1 с торцовыми крышками 2 и 3, кольцевую перегородку 4, разделяющую поможность поддерживать в отсеках 12 и 1 б разные давления, регулируемые при помощи регулирующего органа 21, Это позволяет обеспечить в отсеке 16 вторичное вскипание жидкости и тем самым повысить качество деаэрации, 2 з,п. ф-лы, 1 ил. лость корпуса 1 на входной и выходной отсеки, патрубки 5 с регулирующими органами 6 для подвода исходной воды, кольцевую камеру 7 сбора воды, сообщенную с выходным отсеком отверстиями 8 и патрубок 9 отвода воды, имеющим регулирующий орган 18, В корпус 1 установлен разделительный диск 11. Входной отсек 12 сообщен через отверстия 13 с камерой 14, к которой подключен патрубок 15 подвода...
Устройство питания парового котла
Номер патента: 1721394
Опубликовано: 23.03.1992
Автор: Моисеев
МПК: F22D 11/00, F22D 5/00
Метки: котла, парового, питания
...2 с регулирующим 3 и подпорным 4 органами, последний из которых снабжен байпасным трубопроводом 5, подключенным к охлаждающему тракту 6 поверхностного пароохладителя 7, включенного по охлаждаемому тракту 8 между секциями пароперегревателя 9 и размещенного на.уровне Ик, превышающем уровень Н 1 размещения барабан-сепаратора 1, и снабжено горизонтальным раздающим коллектором 10, включенным в питательный трубопровод 2 за40 дителя 7, С возобновлением питания проход во 45 50 55 1020253035 байпасным трубопроводом 5 и установленным на уровне Нз, превышающем уровень Нг размещения пароохладителя 7.В питательном трубопроводе 2 за подпорным органом 4 установлен инжектор 11, пассивное сопла 12 которого соединено с байпасным трубопроводом 5.Кроме...
Предохранительное устройство для защиты деаэратора от повышения давления
Номер патента: 1725018
Опубликовано: 07.04.1992
Авторы: Алексеенко, Курнык, Ляхевич, Нартыш
Метки: давления, деаэратора, защиты, повышения, предохранительное
...а это дает возможность использовать не только гидростатический подпоржидкости в полостях сосуда, но и давление. пара йад жидкостью в этих полостях,На чертеже схематически изображенопредохранительное устройство для защитыдеаэратора от опасного повышения давле 5 ния.Устройство содержит расширительныйсосуд 1 в виде днища 2, верхней крышки 3 ибоковых стенок. Расширительный сосудснабжен трубопроводом 4 подключения кпаровому пространству деаэратора и патрубком 6 перелива и выхлопа в атмосферу,гидрозатвором в виде последовательно установленных в сосуде вертикальных перегородок 7, примыкающих к верхней крышке 35 и днищу 2 с образованием лабиринтногоканала, который разделяет сосуд на последовательно сообщающиеся через зазорылабиринтного...
Способ регулирования теплопроизводительности отопительной котельной и система для его осуществления
Номер патента: 1725019
Опубликовано: 07.04.1992
МПК: F22D 5/02
Метки: котельной, отопительной, теплопроизводительности
...а именно в момент времени окончания разрядки аккумуляторного бака, определяемый на основании статистической обработки данных по расходу воды на подпитку, оператором запускаются первый, второй и третий задатчики 5,6 и 7. В них до начала работы закладываются диаграммы изменения теплопроизводительности за период зарядки и разрядки аккумуляторного бака 1, соответствующие среднему расходу воды на подпитку Ор и средней скорости изменения уровня воды в аккумуляторном баке 1 Оч, а также переменное задание по уровню за этот же период времени. Сигналы с выхода первого и второго задатчиков 5 и 6 поступают соответственно на первый и второй входы блока 9 суммирования. В первоначальный момент времени текущий уровень воды Нтек в аккумуляторном...
Вертикальный пароводяной подогреватель
Номер патента: 1728578
Опубликовано: 23.04.1992
Авторы: Беляков, Железняков, Лучников, Ступин
МПК: F22D 1/32
Метки: вертикальный, пароводяной, подогреватель
...его тепловую эффектив- регородкой 19, которая образует входнойность. отсек 20 с патрубком 21 и выходной отсек 22елью изобретения является повыше с патрубком 23,ние тепловой эффективности подогревате- Подогреватель работает следующим обля, разом,Поставленная цель достигается тем, что Питательная вода через патрубок 21 пов вертикальном пароводяном подогревате- ступает во входной отсек 20 камеры 18 поле, содержащем корпус с размещенным 30 трубам 5 трубного пучка 4. совершает подьвнутри него трубным пучком и встроенным емное и опускное движения, нагревается иохладителем пара, образованным частью через патрубок 23 выходного отсека.22 оттрубного пучка, заключенной в кожух с дни- водится из подогревателя,щем и верхней крышкой, внутреннее про-...
Подогреватель сетевой воды
Номер патента: 1728579
Опубликовано: 23.04.1992
Авторы: Ерпилев, Осокин, Шамарин
МПК: F22D 1/32, F28B 11/00
Метки: воды, подогреватель, сетевой
...спаи - над ее верхней кромкой. Дифференциальные термопары подключены к системе управления. Между трубами первого и второго хода дополнительно. установлена вертикальная перегородка, по обе стороны которой размещены термопары, На корпусе под поворотной камерой закреплен перфорированный лист.На фиг. 1 представлен подогреватель сетевой воды с системой управления и разрезы А - А, Б-Б, В - В; на фиг. 2 - схема управления с регулирующей арматурой.Подогреватель содержит корпус 1, размещенную внутри корпуса двухходовую трубную систему 2 и 3 с горизонтальными перегородками 4, подключенную к верхней 5 и нижней 6 трубным доскам и связанную с входной 7 и выходной 8 водяными камерами через поворотную камеру 9, пэтрубок 10 подвода пара, размещенный...
Котельная установка
Номер патента: 1733841
Опубликовано: 15.05.1992
Авторы: Дашевский, Миропольский, Новиков, Хасанов-Агаев
МПК: F22D 1/36
Метки: котельная
...установка,Котельная установка содержит котел 1 сподключенным к нему по тракту дутьевого воздуха 2 контактным воздухоподогревателем 3 с орошающим устройством 4, двухсту пенчатый контактный водоподогреватель 5,первая ступень которого подключена на входе нагреваемой среды к тракту сырой воды 6, а на выходе нагретой среды трактом 7 с орошающим устройством 4 воздухопо догревателя 3. Вторая ступень водоподогревателя 5 выполнена с замкнутым контуром рециркуляции промежуточного теплоносителя 8 через поверхностный теплообменник потребителя 9 и поверхност ный теплообменник предподогрева сыройводы 10. Имеется тракт отвода избытка теплоносителя (конденсата) 11, который может подключаться либо до теплообменников 9, 10 либо после них.20...
Система регулирования котельной установки
Номер патента: 1745137
Опубликовано: 30.06.1992
МПК: F22B 33/18, F22D 1/36
...4 с орошающим устройством 5и поддоном 6, подключенными соответственно к поддону 7 и орошающему устройству 8воздухоподогревателя 2. В поддоне 7 возду 25 хоподогревателя 2 размещен датчик 9 температуры, соединенный через блок 10 управления с регулятором 11 расхода, установленным на линии подключения поддона 6экономайзера 4 к орошающему устройству 8воздухоподогревателя 2,Система регулирования котельной установки дополнительно снабжена датчиком 12 температуры, датчиками 13 и 14 уровня и 35 регулирующим органом 15, размещеннымисоответственно на выходе воздухоподогревателя 2, в его поддоне 7, поддоне 6 экономайзера 4 и на линии 3 отвода избытка конденсата. При этом упомянутые датчики 40 подключены соответственно к блоку 10...
Система подключения теплообменников
Номер патента: 1746121
Опубликовано: 07.07.1992
Авторы: Иващенко, Маркова, Пурыгин, Трифонов, Шершнев
МПК: F22D 1/32
Метки: подключения, теплообменников
...минуя первый 2.Недостатками данной среды являются протечки воды через байпас помимо подогревателя при работе по проектной схеме, что приводит к снижению тепловой экономичности, Кроме того, наличие протечек по байпасу приводит к увеличению расхода пара на следующий по ходу воды подогреватель, что приводит к повышению расхода пара, его скорости и снижает надежность аппаратов.Цель изобретения - повышение экономичности системы регенерации паровых турбин. Поставленная цель достигается тем, что в системе подключения теплообменников, преимущественно поверхностных подогревателей системы регенерации паровой тур.бины, установленных последовательно по тракту нагреваемой среды и снабженных байпасными трубопроводами указанной среды с запорной...
Деаэратор
Номер патента: 1746122
Опубликовано: 07.07.1992
Автор: Лапковский
Метки: деаэратор
...в ниждеаэрирующей среды заведен в патрубок ней части корпуса выпуклой стороной кповода воды,.устанавливается выпукло-вог- низу, причем патрубок 4 подвода деаэрирунутый разбрызгиватель, выполненный в ви ющей среды заведен в патрубок 2 подводаде, например, полусферы, причем деаэрируемой воды и они оба заведены вустановлен он соосно корпусу и обращен корпус.1, трубу 7, охватывающую патрубоквыпуклой стороной к днищу последнего, 2, обечайку 8, установленную соосно корпупри этом патрубки деаэрируемой и деаэри- су 1, охватывающую трубу 7 и закрепленнуюю ей с еды заведены в полость корпуса, 40 на верхнем днище корпуса, стакан 9, охваа последний - в полость разбрызгивателя с тывающии своеи обечаикои обе у" чайк 8 иобразованием с его внутренней...
Способ регулирования уровня воды в парогенераторе
Номер патента: 1746123
Опубликовано: 07.07.1992
Авторы: Дьяков, Евстратов, Пижанков
МПК: F22D 5/30
Метки: воды, парогенераторе, уровня
...а второй вход блока 17 формирования временного интервала подключен к выходу первого устройства 8 сравнения,Блок 17 формирования временного интервала (фиг,2) содержит последовательно соединенные генератор.18 импульсов, логический элемент И 19, счетчик 20 импульсов, цифроаналоговый преобразователь 21, компаратор 22, выходом связанный с вторым входом элемента И 19, последовательно соединенные устройство 23 выделения модуля сигнала, блок 24 памяти, выходом связанный с вторым входом компаратора .22, причем вторые входы счетцика 20 импульсов и блока 24 памяти являются первым входом блбка 17, вторым входом которого является вход устройства 23 выделения модуля сигнала, а выходом блока 17 является выход компаратора 22.Система...
Производственно-отопительная котельная
Номер патента: 1747794
Опубликовано: 15.07.1992
Автор: Шарапов
МПК: F22D 1/28
Метки: котельная, производственно-отопительная
...котельной; на фиг, 2- вариант водогрейной котельной, Котельная содержит паровой котел 1 и теплообмеиник 2, включенный по греющей стороне в тракт котла с образованием рециркуляционного контура. По нагреваемой среде теплсобменник 2 подключен к подающему 3 и обратному 4 сетевымтрубопроводам. В состав котельной входит водоподготовительнаяустановка, содержащая подогреватель исходной воды 5, узел умягчения или снижения щелочности бдекарбонизатор 7, подогреватель химически очищенной воды 8, вакуумный деаэратор Я, эжектор 10, Водо- подготовительная установка подключена подпиточным трубопроводом 11 к обратному сетевому трубопроводу 4, На трубопроводе сетевой воды, используемой в качестве греющего агента 12, установлен подогреватель 13....
Полупиковая газотурбинная теплоэлектроцентраль
Номер патента: 1751592
Опубликовано: 30.07.1992
МПК: F22D 1/00
Метки: газотурбинная, полупиковая, теплоэлектроцентраль
...представлена тепловая схема полупиковой газотурбинной ТЭЦ.Тепловая схема газотурбинной ТЭЦ содержит газотурбинную установку 1 с электрогенератором 2, в выхлопном газоходе 3 которой установлены последовательно по ходу газов водогрейный котел-утилизатор 4с вентилятором 5 и горелочным устройством, включенный в тракт 13 сетевой воды, и подогреватель 6 подпиточной воды, теплофикационную систему с аккумуляторными баками сетевой 7, подпиточной8 и химочищенной 9 воды с байпасными линиями по воде, вакуумным деаэратором 10 и установкой 11 химводоочистки, Трубная поверхность подогревателя 6 включенав тракт подпиточной воды, Бак-аккумулятор9 химочищенной воды установлен перед вакуумным деаэратором 10. Предусмотрена возможность его зарядки химочищен...
Термический деаэратор
Номер патента: 1755004
Опубликовано: 15.08.1992
Авторы: Беркман, Бирюков, Виханский, Гиммельберг, Глушков, Петухов
МПК: F22D 1/50
Метки: деаэратор, термический
...тем, что 30 что приводит к возникновению повышенных в термическом деаэраторе, содержащем де- . напряжений в зонах приложения сосредотоаэрационные колонки, размещенные на ак- ченных сил и к возникновению повышенной кумуляторном баке, выполненном в виде овальности всоответствующихсеченияхобогоризонтально расположенного цилиндри- лочек. В предлагаемом устройстве местами ческого корпуса с днищами, установленного 35 приложения к оболочке сосредоточенных сил на двух несущих и одной фиксирующей опо- являются несущие опоры бака 3, а также зоны рах и снабженного кольцевыми ребрами же- соединения бака 1 с деаэрационными колонсткости, расположенными внутри корпуса, ками 2. Поэтомуименно вуказанныхместах корпус дополнительно снабжен жестко эа-...

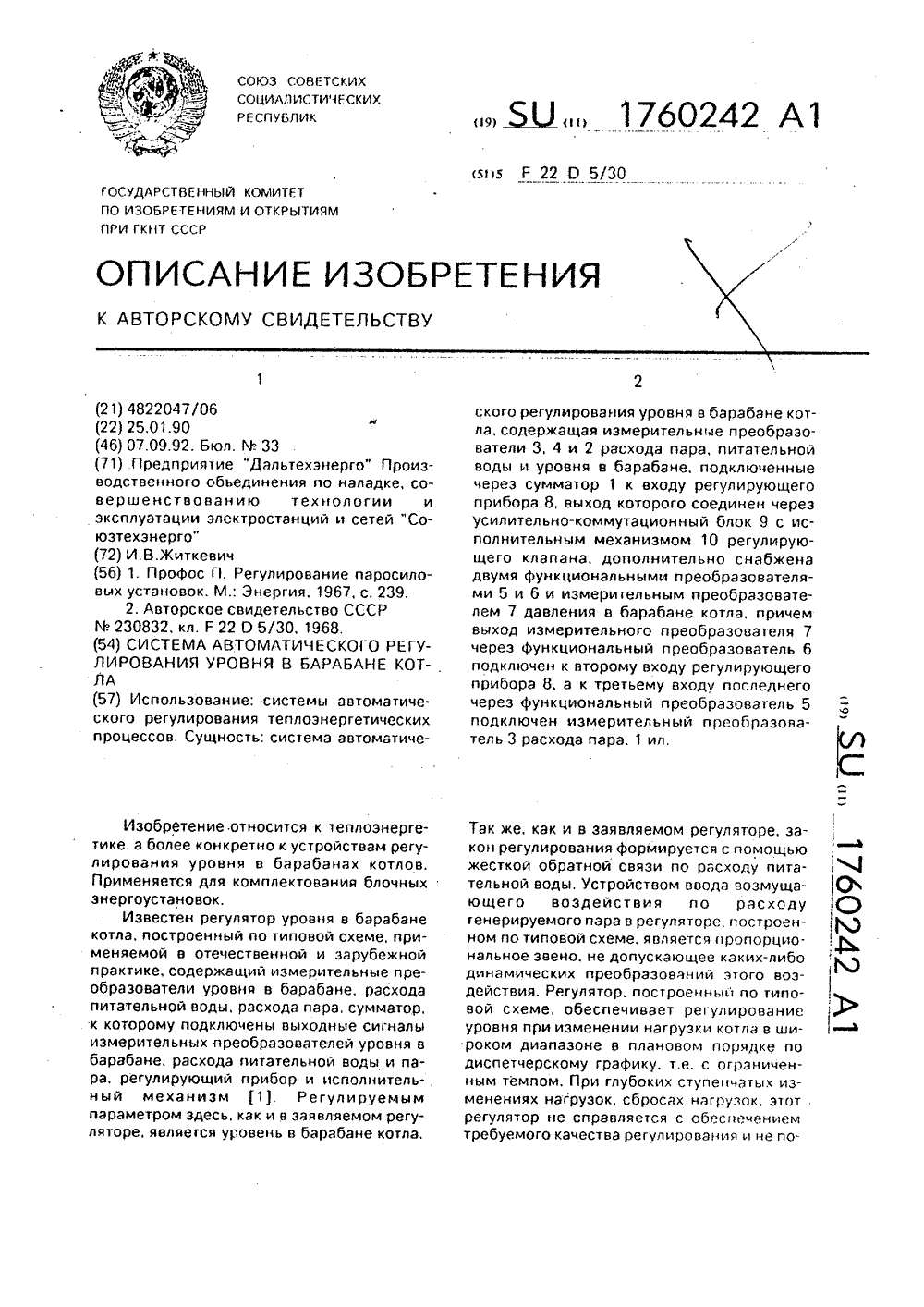

Система автоматического регулирования уровня в барабане котла
Номер патента: 1760242
Опубликовано: 07.09.1992
Автор: Житкевич
МПК: F22D 5/30
Метки: барабане, котла, уровня
...энергоблока,Цель достигается тем, что в регулятор уровня в барабане котла, содержащий измерительные преобразователи уровня в барабане, расхода питательной воды. расхода пара, сумматор, к которому подключены выходные сигналы измерительных преобразователей урооня в барабане, расхода питательной воды и пара, регулирующий прибор, исполнительный механизм, введены измерительные и функциональные преобразователи. подключенные к входу регулирующего прибора, которые обеспечивают Формирование дополнительньх сигналоо по скорости изменения давления в барабане котла и по скорости изменения расхода пара. Введением этих двух дополнительных сигналов в регуляторе обеспечивается удержание отклонений уровня в барабане котла в пределах, обусловленных...
Установка для нагрева воды
Номер патента: 1763798
Опубликовано: 23.09.1992
Авторы: Белоусов, Конин, Ходоровский
МПК: F22D 1/32
...клапаном, снизить величйну гидравлического сопротивления, что позволяет повысить экономичность работы сйстемы, Поддержа- нйе скорости нагреваемой воды в трубах теплообменника менее 0,5 от номинальной при уменьшейии ее расхода до 0,25 от номинальной уменьшит угрозу загрязнения внутренней поверхности труб поверхности теплообмена, что повысит тепловую эффективность теплообменника и снизйт эксплуатацйоные расходы на очистку труб трубной системы. На чертеже представлена установка длянагрева воды.Установка для нагрева воды содержиттеплообменник 1 с тремя водными камера 5 ми 2, 3 и 4 с патрубками. Камера 2 первогохода подключена к подводящему трубопроводу 5 камера 4 второго и третьего ходовподключена к дополнительному трубопроводу 6, а...
Котельная установка
Номер патента: 1765611
Опубликовано: 30.09.1992
Авторы: Семенюк, Черкасский
МПК: F22B 33/18, F22D 1/36
Метки: котельная
...тракту котла, поверхностный теплообменник включен по греющей среде в упомянутый циркуляционный контур контактных теплообменников, а упомянутый контур исходной воды подключен к линии подпиточной воды, при этом последняя соединена с сетевым контуром.На чертеже изображена котельная установка тепловой электрической станции.Установка содержит паровой котел 1, в циркуляционный тракт которого включены в качестве теплопотребителей теплофикационная турбина 2, оборудованная конденсатором 3 с градирней 4, и бойлера 5, конденсат из которых через деаэратор 6 попадает в котел 3,Бойлера 5 соединены по чагреваемой среде с сетевым контуром, включающим подводящую 7 и отводящую 8 линии и потребитель 9 тепла, В газовоздушный тракт котла 1 включены...
Регулятор питания водой парогенератора
Номер патента: 1768866
Опубликовано: 15.10.1992
Авторы: Крылова, Таланов, Хорьков
МПК: F22D 5/30
Метки: водой, парогенератора, питания, регулятор
...и запаздывания выходного сигнала второго сумматора и вторым входом третьего сумматора. На фиг. 1 представлена блок-схема регулятора питания водой парогенератора; на фиг,2 и 3 приведены процессы регулирования уровня воды в парогенераторе при увеличении нагрузки и сбросе нагрузки соответственно для аналога кривая 1), прототипа (кривая 2) и заявляемого регулятора (кривая 3).Регулятор питания водой парогенератора содержит датчик уровня воды в парогенераторе 1, датчик расхода питательной воды, поступающей в оарогенератор 2, датчик расхода пара, поступающего из парогенератора 3, первый сумматор 4, определяющий рассогласование между выходным сигналом датчика уровня и уставкой уровня, устройство для операции интегрирования 5, вход...
Вакуумный деаэратор
Номер патента: 1772520
Опубликовано: 30.10.1992
Авторы: Бускунов, Петин, Яковлев
...весьма сложно. В связи с этим снижается. 15 водораспределителем 2 расположена та репка для сбора воды 9, через прямоугольный канал.8, образованный двумя Вакуумный деаэратор работает следующим образом.Исходная вода через патрубок Ф подается нэ аодораспределитель 2, где диспергируется на отдельные струйки и стекает.на тарелку 9, далее по каналу 8 перетекает а короб 10, где смешивается а горячей водой, подаваемой через коллектор 5, образуя смесь с температурой на 4-5 ОС превышающей температуру насыщения а паровом пространстве деаэратора. Перегрев воды в коробе обеспечивается и поддержанием избыточного давления в последнем за счет сечения зазора в верхнем. днище короба и столба жидкости а канале 8.При истечении перегретой воды через зазор...
Способ управления уровнем жидкости в резервуаре конденсатно питательного тракта паровой турбоустановки
Номер патента: 1776910
Опубликовано: 23.11.1992
Авторы: Королько, Макаренко, Никитин, Сиренко
МПК: F22D 5/26
Метки: жидкости, конденсатно, паровой, питательного, резервуаре, тракта, турбоустановки, уровнем
...к первому входу регулятора 4 уровня, к второму входу которого подключен задатчик 5 уровня, Выход регулятора 4 уровня связан с регулирующим клапаном 3 и управляющими входами первого 8 и второго 9 элементов памяти, третий вход - с выходом делителя 12, первый и второй входы которого соединены с выходами соответственно первого 10 и второго 11 элементов сравнения, Датчик 6 положения регулирующего клапана 3 подключен к входу первого элемента 8 памяти и первому входу первого элемента 10 сравнения, второй вход которого соединен с выходом первого элемента 8 памяти, Датчик 7 расхода жидкости через регулирующий клапан 3 подключен к входу второго элемента 9 памяти и первому входу второго элемента 11 сравнения, второй вход которого соединенс...
Вертикальный конденсатор
Номер патента: 1780576
Опубликовано: 07.12.1992
Авторы: Данилевский, Копанев, Мелькин, Острецов, Соценко, Шамароков, Янов
МПК: F22D 1/32
Метки: вертикальный, конденсатор
...ком 13 отвода нагреваемой питательной воконденсат в нижнюю частькорпуса так,что- ды, В верхней части корпуса 1 закреплен бы конденсат миновал на своем пути тепло- патрубок 14 подвода греющего пара из отобменную поверхность. Для этогокаждый . бора турбины(условно не показана) а сред- желоб предлагается выполнить обращен- . ней части корпуса 1 закреплен пэтрубок 15 ным своим верхним концом в сторону соот подвода конденсата. из последующего по ветствующегопродольногоучастка ширмы, ходу питательной воды конденсатора (усЭто позволит с одних желобов конденсат ловно не показан .), который по греющему сливатьна внутреннюю поверхность корпу- пару подключен к отбору более высокого . са, а с других желобов - в проем, образован-давления этой же...
Термический деаэратор
Номер патента: 1787237
Опубликовано: 07.01.1993
Авторы: Абраамян, Аракелян, Герлига, Мороз
Метки: деаэратор, термический
...крышке и боковым стенкам колонки деаэратора, образуя гидрозатвор между полостями А и Б, а вода, минуя его, поступает вопускной канал, образованный крайним ребром короба и вертикальным ребром, примыкающим к струйной тарелке.Сопоставительный анализ с прототипом показывает, что заявляемое устройствоотличается наличием новых конструкций в,колонке деаэратора: короба с тремя параллельными вертикальными ребрами, плотнопримыкающими к поддону короба и стенкамколонки деаэратора, а также вертикальнорасположенной пластины между крайним исредним ребрами, образующей гидрозатвор.Сравнение заявляемого решения с другими техническими решениями показывает.что наличие пароперепускного клапана, образованного за счет установки в этом пространстве...
Способ регулирования разогрева деаэратора
Номер патента: 1793150
Опубликовано: 07.02.1993
Авторы: Борисевич, Давыдов, Кольжанов, Люльчак
МПК: F22D 5/28
Метки: деаэратора, разогрева
...показан на чертеже.Схема включает в себя датчик 1 давления в деаэраторе, датчик 2 температуры воды в деаэраторе, задатчик 3 разности междУ температурой насыщения и температурой воды в деаэраторе, сумматор 4, нелинейный элемент 5 со статической характеристикой, соответствующей зависимости давления от температуры на линии насыщения, нелинейный элемент 6 со статической характеристикой в виде пропорционального звена с ограничением выходного сигнала по верхнему уровню, регулирующий блок 7 и регулирующий клапан 8 на подаче греющего пара в деаэратор. Датчик 2 температуры воды и задатчик 3 разности температуры насыщения и температуры воды подключены к сумматору 4, в результате выходной сигнал сумматора 4 представляет собой заданное значение...
Теплообменник
Номер патента: 1795221
Опубликовано: 15.02.1993
Авторы: Крюков, Ли, Лимачев, Муссорин, Паршин
Метки: теплообменник
...фиг. 2; на фиг, 6 - узелна фиг. 1.Предлагаемый теплообменник содержит корпус 1, распределительную водяную камеру 2, трубный пучок 3 из 0-образных труб, закрепленных в трубной доске 4, к которой прикреплен каркасный кожух 5, Корпус 1 теплообменника представляет собой сварную конструкцию и включает в себя штампованное эллиптическое днище 6, а также воротниковую обечайку 7, с помощью которой корпус 1 прикреплен к нижней кольцевой закраине трубной доски 4. На корпусе 1 имеется патрубок 8, сообщенный с кожухом 5 для подвода к нему греющего пара и патрубок 9 для отвода конденсата, Распределительная водяная камера 2 содержит обечайку 10 с горловиной 11, заглушку 12.с кольцевой проточкой 13, уплотнительные элементы 14, опорное кольцо 15 и...
Устройство для ступенчатого регулирования расхода жидкости
Номер патента: 1800226
Опубликовано: 07.03.1993
Автор: Толкачев
МПК: F22D 5/34
Метки: жидкости, расхода, ступенчатого
...расход которой регулирует. ся этим устройством, поступает по патрубку1 к стакану 9 ираспределяется на два пото 30 ка: основной поток, поступающий через окно 13 к каналам 4 в коаксиальнорасположенных цилиндрах 3, 2 и 1, и вспомогательный поток, поступающий к верхним торцам этих цилиндров 3, 2 и 1 через35 каналы 10 в стакане 9, Направление обоихпотоков к рабочему органу имеет цельюуменьшить разность давлений по обе стороны рабочего органа,При подъеме штока 5 его нижний конец40 освобождает нижнюю часть цилиндра 1,вследствие чего обеспечивается растопочный режим работы котельного агрегата, Приэтом жидкость из цилиндра 1 поступает вдиффузор 14, где скорость жидкости быстро45 падает, а давление возрастает, Благодаряэтому резко...
Способ регулирования уровня в регенеративном подогревателе паровой турбины
Номер патента: 1802261
Опубликовано: 15.03.1993
Авторы: Авениров, Гущина, Макаренко
МПК: F22D 5/26
Метки: паровой, подогревателе, регенеративном, турбины, уровня
...к выходу датчика 14 электричской мощности,1-1 а фиг. 4 к третьему входу регулятора 1 подключен сигнал от датчика 16 по расходу греющего пара. Сигнал по скорости изменения тепловой нагрузки формируется в длфференциаторе 17 по скорости изменения расхода пара в подогреватель и подключен к четвертому входу регулятора 1, Вход дифференциатора 17 подключен к выходу датчлка 16 регулиру,ощих клапанов турбины,Схема, представленная на фиг, 1, работает следующим образом,При изменении полокения регулирующим клапаном 6 турбины пропорционально изменяется мощность генератора 10, соответственно изменяется расход пара на регенеративный подогреватель 2. Регулятор 1 под воздействием сигналов от датчика 10 и дифференциатора 11 изменяет положение...
Способ работы котельной установки и котельная установка
Номер патента: 1804584
Опубликовано: 23.03.1993
Авторы: Друцкий, Невзоров, Панасенко
МПК: F22B 33/18, F22D 1/36
Метки: котельная, котельной, работы, установки
...пары и др.) в процессе электролиза отводятся в воздуховод 2 дутьевого воздуха.Описанный вариант (фиг. 1) предназначен для котельных, работающих на газообразном топливе и исключает образование стоков,В варианте (фиг. 2) электролизер 16 на байпасе 26 обеспечивает регенерацию необходимого количества щелочного поглотителя за счет поддержания в рециркуля ционном контуре 15 повышенной концентрации образующихся нейтральных солей. Регулирование расхода абсорбента по байпасу 26 осуществляется с помощью регулятора 28, работающего по импульсам датчика уровня 22. Обратный клапан 29 предотвращает рециркуляцию раствора абсорбента по байпасу 26,Третий вариант котельной установки (фиг, 3) для реализации способа работы предназначен для котельных,...
Термический деаэратор
Номер патента: 1809241
Опубликовано: 15.04.1993
Метки: деаэратор, термический
...6. Струи падают в слой воды нэ поддоне 9, захватывая при этом пар, и частично дробятся на соплах 23. Через верхнюю кромку отбортовки поддона 9 вода сливается на кольцевую перфорированную тарелку 24, размещенную под поддоном 9, дробится на ней и падает в виде струй в бак-аккумулятор 1, При увеличении нагрузки деаэратора по воде в работу включаются отверстия 28, располокенные в верхнем торце водораспределительного устройства 3 и создается дополнительная поверхность контакта фаз.на струях, истекающих вверх через отверстия 28 и орошающих внутреннюю поверхность сопел 13.Пар, подаваемый в колонку 2 через патрубок 10, проходит через струи воды, вытекающие из отверстий кольцевой тарелки 24, огибает отбортовку поддона 9, пересекает каскад...
Устройство для автоматического управления термическим деаэратором
Номер патента: 1809913
Опубликовано: 15.04.1993
Авторы: Герлига, Као, Мороз, Нгуен, Рауль, Рысь
МПК: F22D 1/50
Метки: деаэратором, термическим
...запоминающее,устройство 32 в зависимости от значениявходного цифрового кода на выходе выдаетединственный цифровой код, соответствующий значению давления, под которым находится деаэрированная вода, Укаэанный кодпоступает на вход второго цифро-аналогового преобразователя 33, который преобразует цифровой код в аналоговый сигналРд(т), Таким образом, преобразователь 12 обеспечивает высокую точность преобразования текущего значения температуры деаэрированной воды в соответствующее значение давления, чтб позволяет повысить эффективность работы деаэратора. Устройство работает следующим образом.Недеаэрированная вода после химводоочистки с температурой Тх(т) и требуемым расходом О(т) поступает в термический деаэратор 1. Греющий пар с температурой...
Устройство сигнализации о возникновении кипения теплоносителя
Номер патента: 1813974
Опубликовано: 07.05.1993
МПК: F22D 1/14
Метки: возникновении, кипения, сигнализации, теплоносителя
...1 поос, Сигналы с выходов фильтров 3 поступают на входы соответствующих бло ков 4 определения дисперсии. На выходе каждого иэ блоков 4 действует электрическое напряжение, пропорциональное мгновенному значению 3 площади какого-то 1-го участка, на которые разбивается вся пло щадь под кривой спектральной плотности мощности выходного сигнала датчика 1. Или, другими словами, на выходе каждого блока 4 действует электрическое напряжение, пропорциональное значению диспер сии выходного сигнала датчика 1 в соответствующей полосе частот. Электрические сигналы с выходов блоков 4 поступают на входы соответствующих блоков 5, на выходе каждого из которых действует электри ческое напряжение, пропорциональное только переменной составляющей сигнала,...
