F22D — Подогрев или аккумулирование подогретой питательной воды; подача воды; регулирование уровня воды; вспомогательные устройства для усиления циркуляции воды внутри паровых котлов

Номер патента: 787781

Опубликовано: 15.12.1980

Авторы: Биленко, Годик, Давыдов, Микушевич, Свидерский

МПК: F22D 5/28

Метки: вода-топливо, котле, прямоточном, соотношения

...зве но 13 к регулятору 1. Устройство, реализующее способ, работа 15 ет следующим образом. Изменение перепада давлений между сечениями трубопровода 6, соединяющего поверхности 7 и 8, преобразуется датчиком 5 гидростатического перепада в основной сигнал регулятора 1. Отклонения давления в трубопроводе 6 замеряются датчиком 9 давления и преобразуются по интегро-дифферен циальному закону корректирующей звена 10,787781 Т,Р+ 11 1 Р+1 Формула изобретения Составитель В. Грудкин Техред А. Бойкас Корректор Ю. Макаренко Тираж 474 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор С. ТараненкоЗаказ 8323/41...

Номер патента: 793944

Опубликовано: 07.01.1981

Авторы: Акопянц, Артемьев

МПК: C02F 1/20, F22D 1/30

Метки: деаэратор, термический

...смешения, увеличивается и в связи с падением температуры смеси падает и 30 давление в деаэраторе. Регулятор 7 давлеции.Известен также термический деаэратор, содержащий бак-аккумулятор, деаэрационную колонку, соединенную с ней камеру смешения с патрубками подвода и отвода деаэрируемой воды, греющего теплоносителя и отвода смеси, и регулятор давления 2.Недостатками этого устройства также является большая металлоемкость и низкая надежность.Целью настоящего изобретениуменьшение металлоемкости инадежности деаэратора.Для достижения поставленной цели регулятор давления включен в патрубок отвода смеси камеры смешения,я является повышение Изобрете тики, в час рам, предна котельных,Известен чающий б лонку, в ко релки 1. Недостат большая ме...

Номер патента: 793945

Опубликовано: 07.01.1981

Авторы: Кондратьев, Курнык

МПК: C02F 1/20, F22D 1/30

Метки: подогреватель, смешивающего, типа

...в виде струй сливается в камеру б 1 Опредварительного нагрева воды, а затемпроходит вдоль барботажной тарелки 2, ичерез гидрозатвор 3 отводится в аккумулирующую емкость.Необходимый для нагрева и деаэрации 15воды пар поступает в камеру б через коллектор 5. Здесь он частично подогревает поток воды и поступает под барботажную тарелку 2, где при контакте с водой осуществляет догрев и основную деаэрацию последней.Парогазовая смесь, выделившаяся в процессе деаэрации, поступает в струйный отсек 4, где паровая составляющая смесиконденсируется на струях воды, осуществляя ее основной нагрев и грубую деаэрацию, а неконденсирующиеся газы отводятсяв линию 11 выпара.Так как расход греющего пара, подводимого в подогреватель, пропорционально уве-...

Номер патента: 793947

Опубликовано: 07.01.1981

Авторы: Бирюков, Зисканд, Пермяков, Постоев, Трифонов

МПК: C02F 1/20, F22D 1/32

Метки: деаэратор, термический

...1, снабженную патрубком 2 подвода воды, перфорированными тарелками 3 и водосливным козырьком 4. Переходный штуцер 5 с выполненными в его стенках отверстиями 6 и снабженный т 1 атрубком 7 подвода пара соединяет колонку 1 с баком-аккумулятором 8 питательной воды. Замкнутая паровая полость 9 образована поверхностью штуцера 5 с укрепленным на его торце водосливным козырьком 4 и внутренней поверхностью колонки 1.Деаэратор работает следующим образом, Вода, которую подают в деаэрационную колонку 1 через патрубок 2, проходит через перфорированные тарелки 3, сливается на водосливной козырек 4 и далее через штуцер 5 - в бак-аккумулятор 8.11 ар, который подают через патрубок 7, нагревает сливающуюся с перфорированных тарелок 3 воду, создавая...

Номер патента: 798412

Опубликовано: 23.01.1981

Автор: Плисецкий

МПК: F22D 1/44

Метки: добавочнойводы, подготовки

...тепло- обменной поверхностью 7 конденсатора 6 и потребителем добавочной воды. Система 15снабжена также устройством 9 для химической очистки воды, деаэратором 10, продувочными трубопроводами 11, питательной перемычкой 12.Система работает следующим образом, Уходящие газы из котла 3 подогреваютводу в контактном подогревателе 1, Подогретая вода из контактного подогревателя 1 насосом подается в теплообменник 8 и, охладившись в нем, поступает снова в контактный подогреватель 1.798412 Формула изобретения Составитель Г. Савватимский Редактор М. Ликович Техред А. Бойкас Корректор Г. Назарова Заказ 9993/44 Тираж 480 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5...

Номер патента: 802189

Опубликовано: 07.02.1981

Автор: Любеля

МПК: C02F 1/20, F22D 1/30

Метки: вакуумная, деаэрационная

...над ними отражательными щитками 21. Под коллекторами 20 расположены секциониронанные с помощью пластин 22 струйныетарелки 23 и 24. На входе в трубопровод 3 установлены наклонные полки 25 и переливной щиток 26.Вакуумная деаэрационная установкаработает следующим образом.Химически очищенная перегретаявода от технологических установокнапример вулканизаторов) поступаетсамотеком в сборный бак 10, откудапод действием атмосферного давленияпо трубопроводу 11 - к перфорированным коллекторам 15 колонки 2, Изколлекторов 15 деаэрируемая вода ввиде прямых и наклонных струй подается на перегородку 16, Вода н видепленки стекает по перегородке 16и собирается в поддоне 17, откудазатем переливается в тарелки 19,Из тарелок 19 деаэрируемая вода ввиде струй...

Номер патента: 802190

Опубликовано: 07.02.1981

Авторы: Бравиков, Романчук, Федоров

МПК: C02F 1/20, F22D 1/30

Метки: деаэратор, термический

...насыщения в деаэраторе ичастично деаэрируется, С барботажнойнаклонной тарелки б деаэрированнаявода, переливаясь через порог 8, стекает в нижнюю часть корпуса 1, кудаотводится через патрубок 14,В качестве греющей среды используется пар или вода, перегретая относительно температуры насыщения вдеаэраторе, подаваемые через патрубок 13. Перегретая вода вскипает исливается вниз, смешиваясь с деаэрированной водой, а образовавшийся пар,пройдя через барботажную наклоннуютарелку б и слой воды на ней направляется по пароповоротному отсеку 9 взону 4 массовой конденсации, гдеконденсируется на струях холоднойводы, а неконденсирующиеся газы отводятся через патрубок 15.В режиме с большими гидравлическими нагрузками пар уносит с барботажной...

Номер патента: 802698

Опубликовано: 07.02.1981

Авторы: Поташов, Юров

МПК: F22D 5/30

Метки: автоматическогорегулирования, барабанеутилизационного, котла, уровня

...изобретения - повышение быстродействия устройства.Поставленная цель достигается тем, что элемент коррекции выполнен в виде последовательно соединенных датчика расхода теплоносителя и дифференциатора,На чертеже показана схема устройства для автоматического регулированияУровня в барабане утилизационногокотла,Схема содержит регулятор 1 уровня,связанный с датчиком 2, задатчиком 3,элементом 4 коррекции по тепловой нагрузке котла и регулирующим питательным клапаном 5. Элемент 4 коррекциивыполнен в виде последовательно соединенных датчика б расхода теплоносителя и дифференциатора 7.Работает устройство следующим образом.Сигналы от датчика 2 уровня в барабане и задатчика 3 поступают на регулятор 1, который с помощью клапана...

Номер патента: 808775

Опубликовано: 28.02.1981

Автор: Федотов

МПК: F22D 1/14

Метки: защиты, отпереполнения, паровой, регенеративныхподогревателей, турбины

...подогревателей паровой турбины от переполнения (для простоты изображен: один ПВД, устройство отключает по питательной воде группу ПВД)Устройство содержит датчик 1 уровня конденсата греюцего пара датчик 2 положения регулируюцего клапана 3, установленного на сливномтрубопроводе 4. Выход датчика 2 соединен с первым входом элемента 5 И, ко второму входу которого подсоединен выход датчика 1. Выход элемента 5 И соединен со входом исполнительного органа 6 защиты, воздействуюшего на положение задвижки 7 отвода питатель" ной воды, задвижки 8 подвода питательной воды и задвижки 9, установленного на байпасирующем ПВД трубопровода 10 питательной воды.Устройство защиты работает следующим образом.При повышении уровня конденсата в ПВД,...

Номер патента: 823750

Опубликовано: 23.04.1981

Авторы: Ицыксон, Мельченко, Немерский, Плоткин

МПК: F22D 5/26

Метки: воды, двухпоточ-ный, парогенератор, питательной, регулированияподачи

...управления и второйнелинейный блок 15, причем, ко второму блоку 14 управления подключендатчик 10 состояния другого питательного клапана 8, а второй нелинейныйблок 15 связан с датчиком 13 нагрузки и оба блока 11 и 14 управлениявыполнены в виде сумматоров.В качестве датчика 13 нм.рузкимогут быть использованы датчики 3 и4 расхода воды по потокам.Система работает следующим образом.При неизменной нагрузке парогенератора, например номинальной, регулятор 1 производительности стабилизирует расход воды в парогенератор, арегулятор 2 распределения воды по потокам - расход воды по потокам, поддерживая посредством логического элемента 6, питательные клапаны 7 и 8в заданном положении, близком к полному открытию.При уменьшении нагрузки системаработает...

Номер патента: 823751

Опубликовано: 23.04.1981

Авторы: Бохан, Жихарев

МПК: F22D 5/26

Метки: конденсата, подогревателях, регулированияуровня

...трех подогревателях 1 с каскадным сливом конденсата по.сливнымтрубопроводам с клапанами 2 сигналыот датчиков Э уровня поступают через измерительные блоки 4 на регуляторы 5, воздействующие на клапаны2 при помощи исполнительных механизмов б, имеющих датчики 7 положенияклапанов 2 с дифферениаторами,Выход регулятора 5 последующегоподогревателя через инерционное звено 8 связан со входом регуляторапредыдущего подогревателя.Схема работает следующим образом.При отклонении уровня в подогревателе регулятор 5 по сигналу от измерительного блока 4, связанногодатчиком 3 уровня, при помощи исполнительного механизма б изменяет степень открытия клапана 2, установленного на сливном трубопроводе и,темсамым, изменяет количество сливаемого...

Номер патента: 830077

Опубликовано: 15.05.1981

Авторы: Давыдов, Ищенко, Микушевич, Свидерский

МПК: F22D 5/18

Метки: воды, кдвум, питательной, подачи, потребителям, регулиро-вания

...указанного реле, подключаются ко входам больше 18 и меньше 21 исполнительного механизма насоса 9, а выходы больше 1 и меньше 14 регулятора 3 подключаются посредством реле 22 и 23 ко входам исполнительных механизмов клапанов 7 и 8. При промежуточном положении обоих клапанов контакты 26 и 27 путевых выключателей клапанов разомкнуты и реле 22 и 23 обесточены, выходы 11 и 14 регулятора 3 подключены ко входам больше исполнительных механизмов клапанов 7 и 8, При открытии первого (второго) клапана замкнут контакт 26 (27) и реле 22(23) оказывается под напряжением, тогда выходы 11 и 14 регулятора 3 подключены ко. входам 17(16) и 20(19) исполнительного механизма 8(7). Когда открыты оба клапана, выходы 11 и 14 регулятора 3 подключаются ко...

Номер патента: 830106

Опубликовано: 15.05.1981

Авторы: Давыдов, Ищенко, Микушевич, Свидерский

МПК: F22D 5/18

Метки: воды, питательной, подачи, регулиро-вания

...диапазона регулирования насоса (реле 30обесточено) регуляторы 1 и 2, регулирующие расходы по потокам 3 и 4 в соответствии с заданием 5, воздействуютна.исполнительные механизмы регулирующих клапанов б и 7 и насоса 8 попринципу минимального дросселирования. Указанный принцип характеризуется алгоритмом: при промежуточномположении обоих клапанов выходы"Меньше" 15 и 16 регуляторов 1 и 2подключаются к входу "Меньше" 23исполнительного механизма насоса,а выходы "Больше" 12 и 13 - к входам18 и 19 исполнительных механизмовсвоих клапанов, При открытии одногоиз клапанов б(7) регулятор этого потока 1(2) переключает свои выходы"Меньше" 23 исполнительного механизма насоса, а регулятор другого потока 2(1) подключает выходы "Больше"и "Меньше" 13...

Номер патента: 840563

Опубликовано: 23.06.1981

Авторы: Белоусов, Вакуленко

МПК: F22D 1/32

Метки: вертикальный, теплообменник

...воды в аппарат, а патрубок 8 - для вывода. Для подачи пара служит патрубок 9,для выводаконденсата - патрубок 10, а для отводавоздуха из межтрубного пространствапатрубок . На корпусе 1 установпено водоуказательное стекло 12,то Теплообменник работает следующим образом,Поток питательной воды поступает через патрубок 7 в нижнюю водяную камеру 5и через трубы 3 первого хода поверхностинагрева. проходит в верхнюю водяную камеру 4, а затем во трубам 3 второго ходаопускается в нижнюю камеру 5 и выводится из аппарата по патрубку 8. В верхнейкамере 4 накапливается воздух, образующий в ее верхней части над уровнем водыев воздушную подушку.Давление в подушке больше давленияводы в выходной части нижней каме.ры 5 на величину гидравлического...

Номер патента: 840564

Опубликовано: 23.06.1981

Автор: Белоусов

МПК: F22D 1/32

Метки: водоподогреватель, пароводяной

...пара через патрубок 2 поступает в межтрубцое пространство и ндпрлвлецие его лвижеция организуется ггерег(родилки 5. Пар последовательно и ггопереч 11 О Омывая трубы, охлаждается ц конденсируется. Коцз 11 слт собирается на попер шых церегоролках 5 и сегментных э(емецтлх 7. 1 л(ть конденсата через перфорации 9 элемент(в 7 поступает в профилцровлццый уча( г(к 6, Откулд через перфорации 9 стекает ца перфорированную часть элемента 7 ццже расположенной перегородки 5. При своем движении с перфорцровац. ной части элементов 7 ца участки 6 конденсат Омывл(т трубы, рлзмеггецнЬе 5 еи(ду элементами 7 ц участком 6. Поскольку в лацных тгублх Осугцсств,ч 51 тся цервьгй хол Воды, т. с. воды срл 1 иге,чгцо холодцой, при двцжции. в Обе,...

Номер патента: 842336

Опубликовано: 30.06.1981

Авторы: Гуревич, Френкель

МПК: F22D 5/30

Метки: барабанногопарогенератора, питания, регулятор

...воздействие в этом случае замыкается не только по быстродействующему, но и по инерционному контуру: устройство 4 - сервопривод 5 - регулирующий орган 6 - расход воды Ф - уровень Н - датчик 1 - нелинейный преобразователь 7 - устройство 4.Таким образом, предлагаемый регулятор питания, как и известные, в динамике ведет себя как регулятор с жесткой обратной связью по расходу питательной воды. Но, в отличие от известных, он имеет переменный коэффициент усиления по каналу измерения уровня, который увеличивается по мере.роста отклонения уровня от заданного положения.В обычных эксплуатационных условиях, ,когда отклонения уровня малы по величине и совершенно безопасны для оборудования, регулятор питания работает с небольшим коэффициентом...

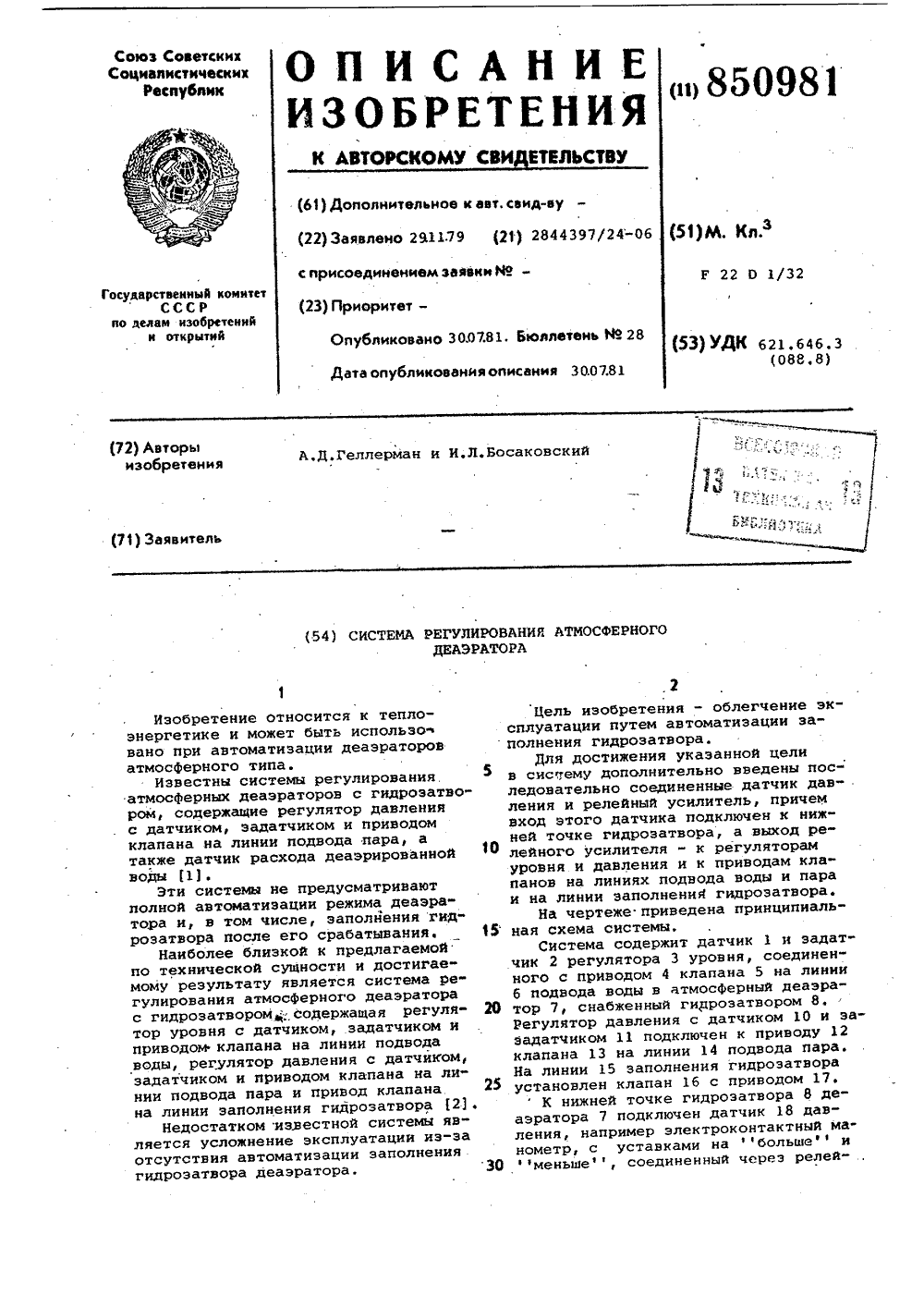

Номер патента: 850981

Опубликовано: 30.07.1981

Авторы: Босаковский, Геллерман

МПК: F22D 1/32

Метки: атмосферно-го, деаэратора

...и заэадатчиком 11 подключен х приводу 12клапана 13 на линии 14 подвода пара.На ликии 15 заполнения гидрозатвораустановлен клапан 16 с приводом 17.К нижней точке гидрозатвора 8 деаэратора 7 подключен датчик 18 давления, например электроконтактный манометр, с уставками на большеф именьше, соединенный через релейный усилитель 19 с приводами 4 и 12 клапанов 5 и 13 регуляторов 3 и 9 уровня и давления, а также с приводом 17 клапана 16 на линии 15 заполнения гидрозатвора.При рабочем давлении в деаэраторе 7 замкнутая уставка на больше цатчика 18 давления через усилитель 19 дает постоянный импульс на закрытие привода 17 клапана 16 на линии 15 заполнения гидрозатвора. При повышении давления и открытии гидрозат" вора 8 деаэратор 7 сообщается с...

Номер патента: 850982

Опубликовано: 30.07.1981

Автор: Советов

МПК: F22D 5/18

Метки: барабанныйкотел, воды, питательной, регулированияподачи

...регулирования.Поставленная цель достигаетсятем, что измеряют нагрузку котла ипо ней корректируют производитель"ность питательных насосов,На чертеже представлена схема реализации данного способа,25Схема содержит регулятор 1 произ-водительности питательных насосов,связанный с датчиком 2 разности давлений в питательной линии и в барабане котла и датчиком 3 нагрузки котла.Регулятор 1 подключен к регулирующему органу 4 производительности пита"тельных насосов,Работает схема следующим образом.Регулятор 1 воздействием на регулирующи)7 орган 4 поддерживает разностьдавлений в питательной линии и в барабане котла, измеряемую датчиком 2,в заданной функциональной зависимости отнагрузки котла, измеряемой датчиком 3.Это позволяет повысить...

Номер патента: 855340

Опубликовано: 15.08.1981

Авторы: Аронов, Григоров, Котлярова, Пресич, Семенюк

МПК: F22D 1/36

Метки: котельная

...имеются теплообменник 8 нагрева воды системы горячего водоснабжения, параллельно подключенный к тракту греющей среды теплообменника 4, декарбонизатор 9, сборный бак 10 конденсата, деаэратор 11. дымосос 12 и дымовая труба 13. Установка подключена к потребителю 14 тепла.Котельная установка работает следующим образом.Проду кты сгорания после котла 1 по-ступают в контактный экономайзер 3, от. Демч орректородписноеР ПИ Госу делам Москва,П Пате4/5тная, 4 куда уходящие газы дымососом 12 выбрасываются в дымовую трубу 13. Нагретая вода забирается насосом 6 из поддона контактного экономайзера 3, проходит через теплообменники 4 и 8, где охлаждается, и возвращается на водораспределитель контактного экономайзера 3,Охлажденная вода насосом 6...

Номер патента: 857005

Опубликовано: 23.08.1981

Авторы: Кондратьев, Курнык

МПК: C02F 1/20, F22D 1/30

Метки: деаэратор, термический

...паропроводом 3 с дроссельной диафрагмой 4 и водо- сливной трубок 5 с запорно-регулирующим устройством 6.857005фличина этого открытия уже выбрана израсчета пропуска в колонку 2 необходимого в разгрузочный период количества пара, генерируемого при вскипании воды в баке. Это позволяет обеспечить стабильную и качественную деаэрацию воды при колебаниях рабочегодавления и снизить остаточное содержание коррозионно-агрессивных газов в1 О воде за деаэратором в пуско-разгрузоч.- ные периоды работы энергоблоков. Формула изобретения 30 Источники информации,принятые во внимание при экспертизе1. Оликер И.И., Пермяков В.А.Термическая деаэрация воды на тепловых электрических станциях, Л.,"Энергия", 1971, с. 177,. рис. 5-9. 3В период пусковых операций...

Номер патента: 861840

Опубликовано: 07.09.1981

Авторы: Давыдов, Ищенко, Микушевич, Свидерский

МПК: F22D 5/18

Метки: воды, двухпоточном, парогенераторе, расхода

...выключателя нсполнитеюуного механизма 7 второго клапана, и в линии связи меньше.19 регулятора 2 распределения и выхода "меньше" 21 дополнительного регулятора 8 с исполнительными механизмами 6 и 7 обоих клапанов включены нормально замкнутый 22 и нормально разомкнутый 23 и 24 контакты реле 12 первого клапана, а в линию связи "больше" 25 дополнительного регулятора 8 с исполнительным механизмом 7 второго клапана - нормально раэомкн;.тый контакт 26 реле 55 .13 этого же клапанаСистема работает следующим образом,Регулятор 1 производительности насоса во всех эксплуатационных ситуациях воздействует на регулирую" щий орган 5 производи-ельности питательного насоса.При отсутствии ограничения регулятор 2 распределения воды по потокам и регулятор...

Номер патента: 861841

Опубликовано: 07.09.1981

Автор: Новиков

МПК: F22D 5/30

Метки: барабанного, котлоагрегата, питанием

...13, соединенные с команднымблоком 14, и блок 15 подстройки параметров, подключенный к блоку 14. 40Устройство работает следующим образом.При растопке котлоагрегата коммутатор 13 выдает сигнал о включенииустройства, но этот сигнал не проходит на включающее реле блока 4, таккак с датчика 5 сигнал отсутствует,а оба этих сигнала проходят навключающее реле блока 14 через элемент И. Включающее реле блока 14 отключеио, при этом переключатель 9разрывает цепи датчиков 5 и 6, Одновременно с блока 14 поступают команды на блок 15, который изменяет параметры регулятора 2, и на переключатель 10, который подключает к регулятору 3 вспомогательный исполнительный орган 11 (байпасный клапан). При 4достижении определенного расхода пара (например...

Номер патента: 866335

Опубликовано: 23.09.1981

Автор: Перловский

МПК: F22D 5/30

Метки: воды, многоканальный, парогенератор, подачи, прямоточный

...парогенератор.Устройство для автоматического регулирования подачи воды в многоканальный прямоточный парогенератор содержит регулятор 1 производительности питательного насоса 2, каналы 3 и 4 подачи воды, датчики 5 и 6 расхода воды в каналах 3 и 4, регуляторы 7 и 8 расхода потоков в каналах 3 и 4, задатчики 9 и 10 начального расхода воды, исполнительные механизмыи 12 регуляторов расхода потоков и распределительные клапаны 13, 14,сумматор 15, задатчик 16 минимального давления в основном канале 17, ис 35 полнительный механизм 18 изменения производительности питательного насоса 2, Каналы подачи воды 3 и 4 соединены с парогенератором 19.40 Устройство работает следующим образ.м.На регуляторы 7 и 8 расхода потоков поступают сигналы с...

Номер патента: 867884

Опубликовано: 30.09.1981

Авторы: Кондратьев, Курнык, Новикова

МПК: C02F 1/20, F22D 1/30

Метки: деаэратор, термический

...которой сообщена с пароперепускной трубой 5. В основании камеры 7 установлены наклонные пластины В, образующие каналы для прохода пара. Для слива воды в бак-аккумулятор 1 служит канал 9. Патрубок 1 О предназначен для подвода воды, патрубок 11 - для подвода лара, а патрубок 12 - для отвода выпара.Термический деаэратор работает следующим образом.Подлежащая деаэрации вода подаетсл через патрубок 10 в верхнюю часть колонки 2 на струйную тарепку 3, откуда струями сливается на барботажную тарелку 4, проходит вдоль нее и через сливной канал 9 отводится в бак-аккумулятор 1. Греющий пар поступает через патрубок 11 в нижнюю часть деаэрационной колонки 2 под барботажную тарелку 4 и проходит сквозь отверстия последней, обеспечивая при контакте с...

Номер патента: 872907

Опубликовано: 15.10.1981

Авторы: Кондратьев, Курнык

МПК: F22D 11/02

Метки: деаэрационно-питательная

...что верет к пропорциональному падению давления в объеме деаэратора. Падение же давления в деаэраторе вызывает.вскипание аккумулированной в 15 баке 1 воды, сопровождающееся интенсивным набуханием слоя жидкости, и заполнение парового объема бака 1 и деаэрационной колонки 2 пароводянойсмесью, которая и засасывается в от бор турбины, приводя к нарушению ее работы и работы питательного насоса. Исключение этого явления достигается в данной установке размещением в паровом объеме бака 1 наклонного перфорированного листа 9 с вертикальным порогом 10, размещенного под местом подключения к баку 1 трубопровода 8 и над предельно допустимым уровнем в баке 1. При нормальном режиме эксплуатации турбины сливающаяся из ко лонки 2 в бак 1 вода...

Номер патента: 877222

Опубликовано: 30.10.1981

Авторы: Белоусов, Вакуленко, Пермяков

МПК: F22D 1/32

Метки: пароводяной, теплообменник

...трубной системой 9, разделенной горизонтальными перегородками 10 насекции 11, вертикальный трубопровод 12 дляотвода неконденсирующихся газов из каждой секции 11, сообщенный с патрубкамн 4 5отсоса, вертикальные перегородки 13, установленные между горизонтальными перегородками О под углом друг к другу, образующие с кожухом 8 и между собой каналы 14 с уменьшающимся по ходу пара сечением.Пароводяной теплообменник работаетследующим образом.Поток нагреваемой воды через патрубок 6 поступает в водяную камеру,5, проходит трубную систему 9 и отводится из 1 зпароводяного теплообменника через патрубок 7,Поток греющего пара через патрубок 2подвода поступает к трубам первого ходаводы, размещенным по всей высоте трубнойсистемы 9, разделенной...

Номер патента: 877223

Опубликовано: 30.10.1981

Авторы: Вязьмин, Савченко

МПК: F22D 5/26

Метки: воды, котлах, паровых, регулятор, уровня

...в паровой котел и одновременно поступает на индикатор, сигнализируя о подаче воды.По мере наполнения водой котла вода достигает датчика 2, находящегося на нижнем уровне, в результате чего на выходе трансформатора 10 и выпрямителя 11 появляется сигнал, включающий реле 12 времени. Через заданный промежуток времени, необходимый для заполнения водой датчика 2 полностью, на выходе реле 12 времени появляется сигнал, передним фронтом которого подтверждается исходное состояние триггера 9 и переключается триггер 13, потенциал с выхода которого поступает на индикатор, сигнализируя о заполнении нижнего у овня,атем вода достигает датчика 1, установленного на верхнем уровне, в результате чего на выходе трансформатора б и выпрямителя 7 появляется...

Номер патента: 879138

Опубликовано: 07.11.1981

Авторы: Белоусов, Беляков, Вакуленко, Пермяков

МПК: F22D 1/32

Метки: пароводяной, подогреватель

...4, в которой вода совершает несколько ходов и выводится через патрубок 3 водяной камеры 1 из подогревателя, Греющий пар направляется в межтрубное пространство трубной системы 4 подогревателя, частично конденсируется в ней, а оставшаяся часть, определяющая его скорость на выходе из трубной системы 4, направляется к окну 10, через которое пар поступает к трубной системе охладителя 5 выпара. Размеры гидрозатвора 11 (фиг. 51 позволяют потоку пара пройти через завесу струй переохлажденного конденсата, обойти с двух сторон гидрозатвор, дополнительный корпус 9 и по каналу 17 подняться к окну 10. Для исключения возможности прохода пара помимо каскада струй переохлаждвнного конденсата, пеофорированный лист 12 и лоток 14 (фиг. 3) присоединены...

Номер патента: 879139

Опубликовано: 07.11.1981

Авторы: Викторовский, Ожиганов, Скрипник, Федер

МПК: F22D 5/32

Метки: насоса, питательного, предотвращения, срыва, энергоблока

...действительное давление на всасе насоса Р,1 сравнивается в сумматоре с требуемым давлением Р значение кото рого вырабатывается функциональным блоком в соответствии с температурой О питательной воды и допустимым кавитационным запасом. Кроме этого, при повышении подачи насоса выше расчетной также 15 включается подача холодной воды на всас насоса, обеспечивая безкавитационную работу насоса в аварийном режиме.Устройство работает следующим образом, 20Под действием сигнала Вт функциональный блок 8 формирует выходной сигнал Р,р, который на сумматоре 10 сравнивается с сигналом фактического давления Рй. Разность сигналов ЬР=Р, - РД т. е. ве Б личина кавитационного запаса поступает на вход блока 12 выявления знака сигнала, который пропускает...

Номер патента: 883595

Опубликовано: 23.11.1981

Авторы: Ермолов, Медникова, Шабун

МПК: F22D 1/32

Метки: паровой, подогреватель, регенеративный, турбины

...открытия клапана 6установлен упор 11. При полностьюоткрытом клапане 6 между его поверхностью и торцом сопла 8 предусмотрензазор и,В перегородке 2 выполнен гидроэатвор 12 для слива нагретого конденсатав конденсатосборник 3,Подогреватель работает следующимобразом.При пуске энергоблока пар из отбора турбины поступает через паровойпатрубок 5 и клапан 6 в полость 4подогрева конденсата. При достижениирасчетной мощности турбоустановкиобратный клапан 6 становится на упор11. Паровой поток в подогревателеразворачивается на 180 , омываяокольцевые пучки струй конденсата.Пар конденсируется, нагревая конденсат, который сливается на перегородку2 и через гидрозатвор 12 поступаетв конденсатосборник 3 и выводитсяиэ аппарата.Некондеисирующиеся газы,...
