F22D — Подогрев или аккумулирование подогретой питательной воды; подача воды; регулирование уровня воды; вспомогательные устройства для усиления циркуляции воды внутри паровых котлов
Котельная установка
Номер патента: 1164516
Опубликовано: 30.06.1985
МПК: F22B 33/18, F22D 1/36
Метки: котельная
...котельная установка, содержащая котел с трактом дымовых газов,в котором установлен контактный экономайзер, контактный воздухоподогреватель, два параллельно включенныхпо греющей стороне водо-водяных теплообменника, образующих с контактнымзкономайзером контур циркуляции, причем по нагреваемой стороне первый водо-водяной теплообменник включен вавтономный циркуляционный контур сконтактным воздухоподогревателем, авторой - в тракт горячего водоснабже. ния, и догреватель воды с гренщей и нагреваемой сторонами, дополнительно содержит пов е рхнос тный во здухоподогреватель, включенный в тракт дымовых газов между котлом и контактным экономайзером,. и воздуховодяной контактный теплообменник, подключенный по воздуху к поверхностному...
Деаэрационно-питательная установка
Номер патента: 1165847
Опубликовано: 07.07.1985
Авторы: Аюпов, Осипенко, Перминов, Халатов
Метки: деаэрационно-питательная
...установлен подвижный диск 13, закрепленный на дне стакана 7 посредством винтов 14. Уравнительная емкость 4 выполнена в виде усеченного конуса с большим основанием со стороны примыкания стакана 7, а пространство между диском 13.и дном стакана сообщено с атмосферой и через вентиль 15 - с трубопроводом 3 отвода деаэрированной воды.Отношение диаметра большего осно" вания конической вставки 8 к диаметру.стакана 7 составляет 0,4-0,6, а ее длины к диаметру стакана - 2-3.Уравнительная емкость сообщена по пару с барботажным устройством 2.Кроме того, установка содержит трубопровод 16 подвода в теплообменник б воды трубопровод 17 отвода пара в атмосферу и трубопровод 18 отвода пара из емкости 4 к барботажному устройству 2. Диск 13...
Парожидкостный теплообменник
Номер патента: 1168773
Опубликовано: 23.07.1985
МПК: F22D 1/32
Метки: парожидкостный, теплообменник
...воды соответственно, корпус 4, систему 11-образных трубок 5, трубную доску 6 с отверстием 7, над которым установлены перегородки 8, образующие отсек 9, с присоединенным к нему отводным патрубкомО для выхода конденсата греющего пара. К трубной доске 6 приварен кожух 11, образующий совместно с частью трубок 5 нагрева первого хода охладитель 12 конденсата. К днищу кожуха 11 герметично присоединены подъемные трубы 13, нижние концы которых расположены под уровнем конденсата греющего пара, накапливающего ся в конденсатосборнике 14, размещенном в нижней части корпуса 4, на котором установлено водоуказательное стекло 15 с верхним 16 и нижним 17 штуцерами. К корпусу 4 подключены патрубки подвода пара 18, аварийного слива конденсата греющего...
Способ термической деаэрации воды
Номер патента: 1171641
Опубликовано: 07.08.1985
Авторы: Кондратьев, Курнык, Школьник
Метки: воды, деаэрации, термической
...части пара через затоплен 20 ный при малых нагрузках поддон 10клапана 4 под нагревательный участок5 барботажной тарелки, При этом исключается нагрев воды на струях прибольших нагрузках, а также достигает 25 ся стабильная интенсивность барботажа на участке 6. Изобретение относится к теплоэнергетике, а именно к методам деаэрации и нагрева жидкостей, и можетбыть использовано .в системах нагреваи деаэрации на тепловых и атомныхэлектростанциях,Цель изобретения - повышение качества деаэрации, расширение рабочего диапазона и уменьшение габаритовдеаэратораНа фиг. 1 изображен деаэратор,реализующий предлагаемый способ; нафиг. 2 " разрез А"А на фиг. 1.Деаэратор содержит колонку 1,установленную на аккумулирующей емкости (не показана)....
Термический деаэратор
Номер патента: 1183778
Опубликовано: 07.10.1985
Авторы: Бачило, Виханский, Гиммельберг, Глушков, Концевой, Модин, Федер, Фукс
Метки: деаэратор, термический
...к термическим деаэраторам, предназначенным для нагрева и удаления корроэионноагрессивных газов из питательной воды парогенераторов.Цель изобретения - повышение надежности работы деаэратора и увеличение допустимой нагрузки.На чертеже изображен термический деаэратор, общий вид.Термический деаэратор содержит размещенные в колонке 1 струйную и барботажную тарелки 2 и 3, а под последней - горизонтальный паровой перфорированный коллектор 4, сообщенный с пароперепускной вертикаль" ной трубой 5, встроенной в барботажную тарелку 3, причем паровой коллектор 4 снабжен сопловым насадкам 6, размещенным торцом с зазором относ.тельно нижней кромки пароперепускной трубы 5 и соосно последней, при этом диаметр насадка 6 меньше диаметра трубы 5, Деаэратор,...
Котел
Номер патента: 1183779
Опубликовано: 07.10.1985
Авторы: Архиреев, Гуревич, Менаховский, Пильдиш, Романов
МПК: F22B 35/02, F22D 5/26
Метки: котел
...16, снабженного регулирующим клапаном 17, имеющим регулятор18 с датчиками 19 и 20 давления,установленными на питательной магистр.рали 1 соответственно до и после походу потока питательного клапана 11.Перепускной трубопровод 6 подключенк питательной магистрали 1 через еедеаэратор 10. Котел работает следующим образом.На стационарных нагрузках питательный насос 2 обеспечивает расход ,воды через экономайзер 3, необходи мый для питания барабана 5 котла. Регулирование подачи воды в экономайзер 3 осуществляется регулирующим 779 2 питательным клапаном 11, регулятор12 которого получает управляющий сигнал от датчика 13 уровня воды в барабане 5. При этом регулятор 18, получая управляющий сигнал от датчиков19 и 20, воздействует на...

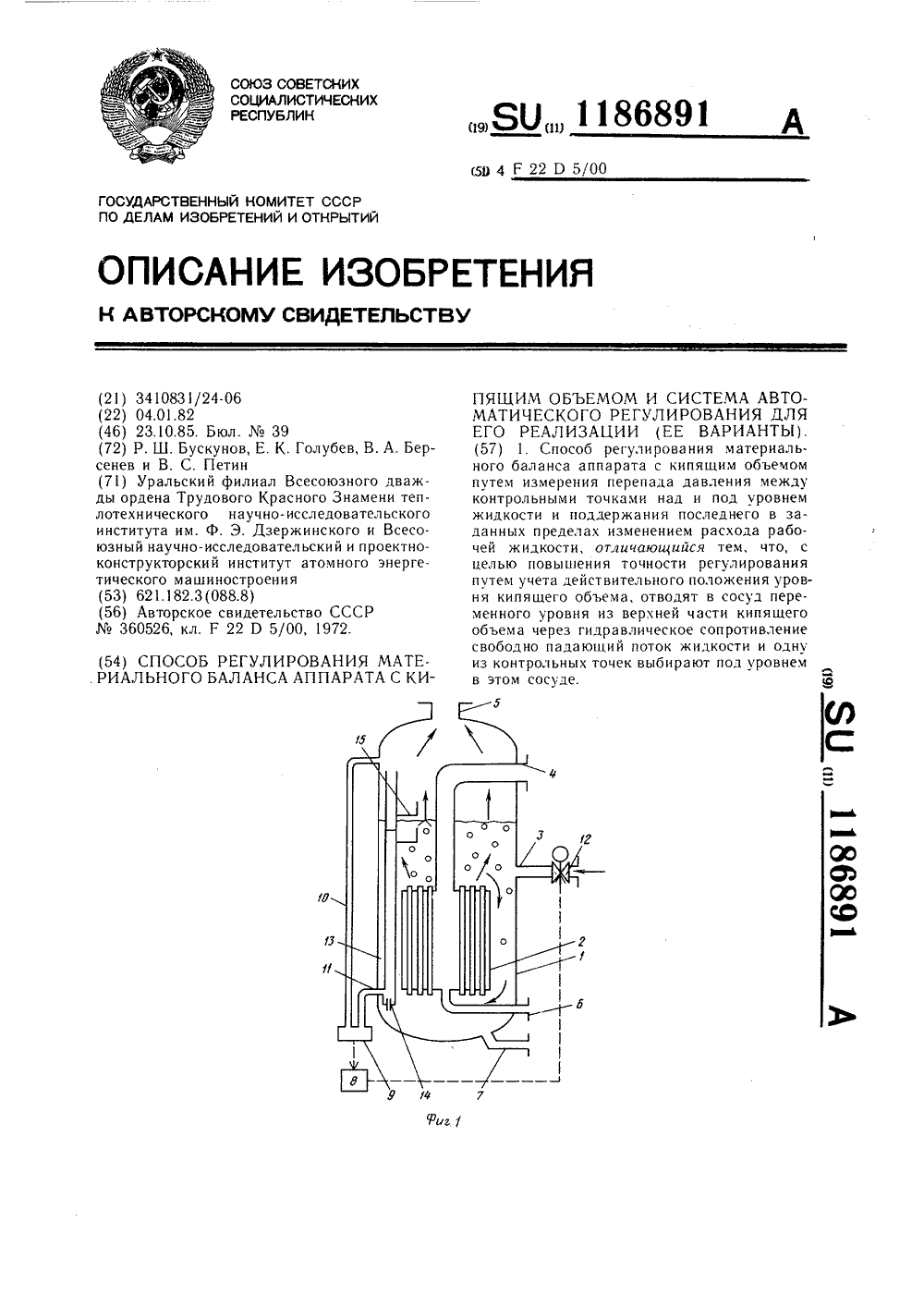

Способ регулирования материального баланса аппарата с кипящим объемом и система автоматического регулирования для его реализации (ее варианты)
Номер патента: 1186891
Опубликовано: 23.10.1985
Авторы: Берсенев, Бускунов, Голубев, Петин
МПК: F22D 5/00
Метки: аппарата, баланса, варианты, ее, кипящим, материального, объемом, реализации
...волы. Нижняя импульсная линия 1 соединена одним своим концом с нижней точкой сосуда 3 переменного уровня с открытым верхом и погруженного в кипящий обьем. В нижней части сосул 13 имеет цилиндрическую насадку4 для истечения волы, 3 в верхней части - отверстия с отстойными лотками 15 на выния материального баланса аппарата с ки. пяпим объемом, солержащая регулятор материального баланса, возлействующий на регулируюций клапан, установленный на линии продувки, латчик перепала лавления межлу лвумя импульсными линиями - верхней и нижней, полключенными к внутрнаппаратному пространству, от,шцающаясч тем, что оца содержит первичный преобразователь, размещенньй во внутриаппаратном пространстве и выполненный в визе сосула переменного уровня с...
Котельная установка а. а. сухоносова
Номер патента: 1188449
Опубликовано: 30.10.1985
Автор: Сухоносов
МПК: F22D 1/20
Метки: котельная, сухоносова
...установках, содержащих котлы с поверхностными пароохладителями.ЦельЮ изобретенйя является повышение надежности и экономичности путем стабилизации .температуры питательной воды перед экономайзером.На чертеже изображена схема котельной установки.Котельная установка содержит паровой котел с пароперегревателем 1, снабженным поверхностным пароохладителем 2, имеющим патрубки 3 и 4 подвода и отвода питательной воды. соответственнои подключенным к тракту 5 питательной воды экономайзером 6, перед которым по ходу питательной воды последовательно установлены питательный насос 7, дросселирую щее устройство 8 и поверхностный подогреватель 9 питательной воды. Патрубок 3 подвода питательной воды пароохладителя 2 подключен к тракту 5 питательной воды...
Теплообменник
Номер патента: 1188450
Опубликовано: 30.10.1985
Авторы: Белоусов, Бушлер, Куриленко
МПК: F22D 1/32
Метки: теплообменник
...является повышение надежности и экономичности.На чертеже схематически изображен теплообменник, разрез.Теплообменник содержит корпус 1с патрубками 2 и 3 подвода параи отвода неконденсирующихся газовсоответственно и трубной системой" 4, образующей вместе с патрубками5 и 6 соответственно подвода.и отвода охлаждающей среды и водянойкамерой 7 тракт охлаждающей среды,а также размеЩенный в корпусе 1воздухоохладитель, содержащий поменьшей мере два отсека 8 и 9,причем первый по ходу паровоздушной смеси отсек 8 воздухоохладителя выполнен поверхностным и подключен на входе к патрубку 10 подводадополнительной охлаждающей средьа на выходе к 1 ракФу охлаждающей среды, а второй по ходу паровоздушной смеси отсек 9 - смешивающеготипа,Теплообменник также...
Теплообменный аппарат
Номер патента: 1190143
Опубликовано: 07.11.1985
Авторы: Ермолов, Иванов, Трифонов
МПК: F22D 1/32
Метки: аппарат, теплообменный
...высокопотенциального тепла 2.Недостатком такого теплообменного аппарата является недостаточное использование тепла греющей среды, поступающей от источника высокопотенциального тепла.Цель изобретения - повышение эффективности подогрева конденсата.Указанная цель достигается тем, что теплообменный аппарат для регенеративного подогрева конденсата паровой турбины, содержащий корпус с верхним пароподводящим патрубком, водораспределительным устройством и установленным в днище корпуса патрубком отвода конденсата, а также размещенный между последним и водораспределительным устройством коллектор с перфорированной стенкой, подключенный к источнику высокопотенциального тепла, снабжен спрямляющей решеткой, выполненной в виде крестовины,...
Бак-аккумулятор паросиловой установки
Номер патента: 1190144
Опубликовано: 07.11.1985
МПК: F22D 3/00
Метки: бак-аккумулятор, паросиловой, установки
...изобретений и открытий 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. Гунько Заказ 6957)40 Изобретение относится к теплоэнергетике и может найти применение в судовых и стационарных паросиловых установках с открытой системой питания. 5Цель изобретения - повышение эффективности работы путем предотвращения кавитации на входе в питательный насос установки. На чертеже схематично изображен бакаккумулятор, общий вид. Бак-аккумулятор паросиловой установки содержит корпус 1 с патрубками 2 и 3 подвода и отвода воды и нагреватель 4, размещенный над баком и заключенный в кожух 5, сообщенный в нижней части с корпусомбака посредством трубопровода 6, а в верхней - с атмосферой посредством...
Деаэрационная установка
Номер патента: 1195132
Опубликовано: 30.11.1985
Авторы: Безвесильный, Зельцер, Петрина, Подоляк, Солодовникова
МПК: F22D 1/50
Метки: деаэрационная
...с устройством предварительного подогрева в виде поверхностного подогревателя; на фиг. 2 - то же, выполненным в виде струйного подогревателя,Деаэрационная установка содержит бак-аккумулятор 1 и колонку 2 с водораспределительным устройством, выполненным в виде гидротурбинки 3, трубопровод 4 подвода деаэрируемой воды с устройством 5 предварительного подогрева, трубопровод 6 отвода деаэрированной воды с предвключениым и питательным насосами 7 и 8. Пред- включенный насос 7 выполнен центробежным и установлен с гидротурбинкой 3 на одном валу 9 на котором выше насоса дополнительно установлен шнек 10. Устройство 5 предварительного подогрева может быть выполнено в виде смешивающего струйного подогревателя. Устройство 5 также может быть...
Теплообменник
Номер патента: 1196607
Опубликовано: 07.12.1985
Автор: Белоусов
МПК: F22D 1/32
Метки: теплообменник
...8, Минимально возможное давление в верх- фней части охладителя 7, где расположена перфорация и участок поверхности нагрева труб при входе в них нагреваемой воды, определяется в основном начальной температурой воды.При конденсации пара, расход кото.рого ограничен отверстиями перфорации в верхней части кожуха 8 на относительно (по отношению к расходупара) большой по величине поверхности верхней части труб, размещенныхв охладителе 7, в последнем создается давление, меньшее чем в корпусе 1,что определяет условия для поступления конденсата греющего пара из дополнительного конденсатосборника 9через отверстие в нижней части хожуха 8 в межтрубное пространство охладителя 7. Одновременно повьппаетсяуровень и в трубе 10, но он всегданиже по...
Система подготовки добавочной воды
Номер патента: 1198312
Опубликовано: 15.12.1985
Авторы: Виноградов, Комиссаренко, Малахов, Псахис
МПК: F22D 1/44
Метки: воды, добавочной, подготовки
...предприятий,Цель изобретения - повышение экономичности и расширение диапазона работы системы. подготовки добавочной воды,На. чертеже схематически изображена сйстема подготовки добавочной воды.Система подготовки добавочной воды состоит из трубопровода 1 исходной воды, подогревателя 2 исходной воды, узла 3 химводоподготовки, трубопровода 4 химочищенной воды, адиабатного испарителя 5 со сборником 6 конденсата, конденсатором 7 и конденсатной емкостью 8, деаэратора 9, источника 10 горячих сбросных газов, подключенного к контактному водонагревате; лю 11, трубопровода 12 циркулирующей воды, трубопроводов 13 продувки и трубопровода 14 подпитки. Система подготовки добавочной воды работает следующим образом.Исходная вода, подаваемая в систему по...
Способ отключения подогревателя высокого давления
Номер патента: 1200076
Опубликовано: 23.12.1985
Авторы: Иващенко, Лаврентьева, Смирнов, Шершнев
МПК: F22D 1/32
Метки: высокого, давления, отключения, подогревателя
...остальные параметры работы подогревателя.На чертеже схематично изображен подогреватель высокого давления.Подогреватель высокого давления содержит корпус 1, трубную систему 2, фланцевый разъем, включающий фланец 3 корпуса 1 и фланец 4 днища 5, паровую задвижку 6, приемный патрубок 7.Способ осуществляется следующим образом.Перед закрытием паровой задвижки 6 опускают уровень конденсата в корпусе 1 ниже уровня обоих фланцев 3 и 4 через размещенный в нижней части днища 5 приемный патрубок 7 при поддержании остальных параметров работы, закрывают паровую задвижку 6 и прекращают подачу пара. Это позволяет перед отключением подогревателя снизить уровень конденсата ниже обоих фланцев 3 и 4 корпуса 1 и днища 5 до изменения параметров работы...
Паротурбинная установка
Номер патента: 1201533
Опубликовано: 30.12.1985
Авторы: Ахтырский, Ермолов, Кунтин, Нестеров, Пермяков, Трифонов
МПК: F01K 13/00, F22D 1/32
Метки: паротурбинная
...27. ЧНД 1 по пару сообщена с конденсатором 28.Вместо обратного клапана 19 может быть установлено другое устройство, которое обеспечивает ми 50 55 уровня.Проходное сечение разгрузочного отверстия 20 во все время переходного режима (выравнивания давления) обеспечивает выполнение условия РяГ , где Р - давление за обратным клапаном 19, а Ре - давление в сепаратосборнике 6. Перепад аР=Р-Р, обеспечивает вы 201533 1нимальное гидравлическое сопротивление сливу сепарата и максимальное сопротивление обратному потоку,например сопло.5Паротурбинная установка работает следующим образом.Пар из парогенератора 27 поступает в ЧВД 1, где срабатывает теплоперепад, и после ЧВД 1 последовательно поступает в сепаратор 4 ипароперегреватель 3 и далее в...
Устройство для регенеративного подогрева конденсата
Номер патента: 1204863
Опубликовано: 15.01.1986
Авторы: Головков, Ермолов, Кобан, Модин, Трифонов
МПК: F22D 1/32
Метки: конденсата, подогрева, регенеративного
...ступени, запорный элемент 16, сифон 17,устройство 18 аварийного слива конденсата в конденсатор 9, патрубок 19отвода паровоздушной смеси,Устройство для регенеративногоподогрева конденсата работает следующим образом,Основной конденсат из конденсатора 9 конденсатными насосами 10 подается в подогреватель 1 через патрубок 5. Конденсат в подогревателе нагревается паром, поступающим из отбора турбииы через патрубок З.ЧеЯ 5 рез патрубок 7 нагретый конденсат сливается в нижний подогреватель 2, в котором нагревается паром, поступаюшим из более высокопотенциального отбора турбины через патрубок 4, Далее конденсат отводится через патру 50 бок 8 на вход конденсатных насосов 11, которые подают его в конденсатный тракт паротурбинной установки....
Поверхностный теплообменник
Номер патента: 1206552
Опубликовано: 23.01.1986
Автор: Иващенко
Метки: поверхностный, теплообменник
...относится к теплоэнергетике и может быть использовано вкачестве поверхностного подогревателя питательной воды в системе регенерации паротурбинных установок.Целью изобретения является повышение надежности и эффективностиработы теплообменника.На чертеже схематично изображенповерхностный теплообменник,Поверхностный теплообменник содержит корпус 1 с трубопроводами2 и 3 подвода и отвода питательнойводы соответственно подключеннымик коллекторам 4 и 5 соединенным сплоскоспиральными трубными элементами 6, установленными в виде нескольких вертикальных колонн 7,заключенйых в общий кожух 8 с перегородкой в верхней части, патрубок9 подвода пара, подключенный кобщему парораспределительному устройству 10,установленному на перегородке кожуха 8....
Деаэратор
Номер патента: 1206553
Опубликовано: 23.01.1986
Авторы: Георгобиани, Гулордава, Жданович, Капиани, Ломтадзе, Нинуа, Цагарели
МПК: F22D 1/50
Метки: деаэратор
...еедна.1206553 НИИПИ Заказ 8686/39 Тираж ,; Подпис тент",. г,ужгород, ул.Проектная, 4 Филиал П Изобретение относится к теплоэнергетике., в частности к устройствам для деаэрации, и может найти применение в качестве деаэрирующей вставки в конденсаторах паровых турбин. 5Целью изобретения, является повышение качества деаэрации.На чертеже представлена схема предлагаемого деаэратора,Деаэратор содержит корпус 1 с 10 устройством 2 подачи воды, выполненным в виде усеченного конуса 3, и патрубками 4 отвода воды, установленные в корпусе 1 переливную тарелку 5 с коаксиально установленными перего родками 6 с уменьшающейся от центра к периферии высотой и вибратор 7. Тарелка 5 имеет по крайней мере три перегородки 6 с увеличением расстояния между ними...
Деаэратор
Номер патента: 1206554
Опубликовано: 23.01.1986
Авторы: Кондратьев, Курнык
Метки: деаэратор
...к аппаратам для деаэрации питательной воды, и может быть использовано в химической промышленности,Цель изобретения - повышение надежности, упрощение монтажа и ремонта. На чертеже изображен предлагаемый деаэратор, общий вид.Деаэратор содержит корпус 1 с патрубками 2 и 3 подвода воды и пара водораспределитель 4, переливную тарелку 5 и барботажную тарелку 6, камеру 7 с отверстиями 8 и 9 подвода и отвода пара, выполненными в днищах 10 и 11, и отверстиями 12 и 13 подвода и отвода воды, выполненными соответственно в днищах 11 и 10 камеры 7, Барботажная тарелка 6 встроена в камеру 7, а последняя закреплена в корпусе 1 беэ ориентирования относительно переливной тарелки 5. Камера 7, переливная тарелка 5 и водо- распределитель 4 связаны...
Система регулирования питательных турбонасосов
Номер патента: 1208410
Опубликовано: 30.01.1986
Авторы: Кашников, Фальшпун, Шифрин
МПК: F22D 5/32
Метки: питательных, турбонасосов
...заслонку 14(15), закрепленную на суммирующемрычаге 16(17).Усилители 12 и 13 управляют работой сервомоторов 18 и 19, перемещающих паровые клапаны 20 и 21 турбонасосов, На рычаг 16(17) воздействует устройство обратной связи,состоящее из лекала 22(23) и пружины24(25). Настройка необходимого перепадя осуществляется изменением величины поджатия пружины 26(27). Свежий пар к регуляторам перепада подводится по трубопроводам 28 и 29.По трубопроводам 30 и 31 пар поступает к первой группе сопел каждого турбонасоса, а по трубопроводам32 и 33 - к второй группе сопел каждого турбонасоса,Корректор 34 нагрузки выполнен ввиде измерителя 35 разности давлений пара перед соплами турбонасосов с мембраной 36, пружинами 37и рычагом 38 и выходного...
Система регулирования питательных турбонасосов
Номер патента: 1208411
Опубликовано: 30.01.1986
Авторы: Кашников, Фальшпун, Шифрин
МПК: F22D 5/32
Метки: питательных, турбонасосов
...1 и 2 приизменении режима работы парогенератора 4Корректор 32 измеряет давление пара перед соплами турбонасосовминимального перепада, по импульс.ной линии 59 проходит команда сервопрнводу 57 на открытие клапана 56, Полости измерителя 33 корректора 5532 нагрузки оказываются сообщенными между собой. Заслонка 39 занимает среднее положение и регулятор перепада давления работающего турбо 5 10 15 20 ;5 ЗО 35 40 45 и 2, сравнивает эти давления между собой и при ймеющейся разности между ними вырабатывает сигнал в видеизменения импульсного давления, подводимого к регуляторам 6 и 7 перепада, вызывая перестройку регуляторов, аналогичную по результату перестройке путем воздействия на пружины 26 или 24, 27 или 25 и таким образом выравнивает нагрузки...
Регенеративный подогреватель
Номер патента: 1209994
Опубликовано: 07.02.1986
Автор: Осокин
МПК: F22D 1/32
Метки: подогреватель, регенеративный
...снижения концентрации неконденсирующихся газов.На чертеже представлена конструкциярегенеративного подогревателя,Подогреватель содержит корпус 1 с патрубком подвода греющего пара (не показан), 10размещенный внутри корпуса 1 трубныйпучок с встроенным охладителем 2 парогазовой смеси (ПГС), в корпусе 3 котороговыполнено отверстие 4, патрубок 5 отвода ПГС, установленный соосно отверстию 4охладителя 2, кожух 6, установленный снаружи патрубка 5 и снабженный кольцевым соплом 7, установленным коаксиальнопатрубку 5, при этом внутренняя полостькожуха 6 подключена к патрубку подводагреющего пара посредством трубопровода 8,соединенного на входе с патрубком подвода греющего пара. Корпус 3 встроенногонагревателя 2 установлен с зазором по отношению к...
Термический деаэратор
Номер патента: 1209995
Опубликовано: 07.02.1986
Авторы: Кондратьев, Курнык, Сенигова
Метки: деаэратор, термический
...продольный разрез.Термический деаэратор содержит установ - ленную на баке-аккумуляторе 1 колонку 2 со струйной и барботажной тарелками 3 и 4 с примыкающими к последней гидро- затвором 5 и водосливным устройством 6. Деаэратор снабжен перфорированным листом 7, установленным над уровнем воды в баке-аккумуляторе 1, и примыкающими к нему с образованием П-образной камеры 8 вертикальными перегородками 9, опущенными под уровень воды, причем по центру листа 7 дополнительно установлен конусный отражатель 1 О, а камера 8 подключена к индивидуальному источнику 11 греющей сре О ды.Кроме того, деаэратор содержит в верхней части колонки 2 патрубок 12 отвода выпара и патрубки 13 подвода воды, патрубок 14 подвода пара.Термический деаэратор работает...
Система автоматического регулирования уровня воды в барабане парового котла
Номер патента: 1209996
Опубликовано: 07.02.1986
Авторы: Денисов, Зайцев, Курбатова, Петушков, Пильдиш
МПК: F22D 5/00
Метки: барабане, воды, котла, парового, уровня
...Москва, Ж - 35, РаунФилиал ПГ 1 П Патент, г. Ужгор ахарченкоКорректор В. БПодписноекомитета СССРи открытийнская наб., д. 4/5од, ул. Проектная, 4 Редактор Г. ВолковЗаказ 498/48ВН яга Изобретение относится к регулированию уровня в барабанных котлах и может быть использовано в судовых котлах в условиях крена и дифферента.Целью изобретения является повышение устойчивости работы системы регулирова 5 ния уровня в условиях крена и дифферента судна.На фиг. 1 представлена блок-схема предлагаемой системы регулирования; на фиг. 2 - схема корректирующей цепи, 10Система содержит (фиг. 1) паровой котел 1, конденсационный сосуд 2 с постоянным уровнем воды, датчик 3 уровня, задатчик 4 уровня, регулирующий п 1)ибор 5, регулирующий клапан 6 с приводом...
Теплообменный аппарат
Номер патента: 1211506
Опубликовано: 15.02.1986
Авторы: Вакуленко, Ермолов, Иванов, Сухоруков, Трифонов
МПК: F22D 1/32
Метки: аппарат, теплообменный
...тепла иесколькцх источников и ликвидации вытеснения низкопотенцнального отбора турбиныНа чертеже изображена схема предлагаемого теплообменного аппарата.Теплообменный аппарат содержит корпус 1 с патрубками 2 подвода нара, патрубком 3 подвода воды, патрубком 4 отвода смеси конденсата и нагретой воды, блок 5 лерфо; рированных тарелок и установленную под . ними горизонтальную, перегбродку б, конден. сатосборник 7, в котором размещен смеси. тель 8, разделенный перегородкой на секции 9 и выполненный в виде короба с перфориро. ванным днищем 10. Каждая. секция смесите. ля подключена к соответствующему,патрубку 11 подвода высокопотенциального теплоноси. тели, под днищем 10 установлен соосно па. трубку 4 крестообразный разделитель 12...
Система подачи питетельной воды на впрыскивающий пароохладитель барабанного котла
Номер патента: 1211507
Опубликовано: 15.02.1986
Авторы: Архиреев, Гуревич, Князев, Менаховский
МПК: F22D 5/00
Метки: барабанного, воды, впрыскивающий, котла, пароохладитель, питетельной, подачи
...экономайзером 2 и подключенную к барабану 3, впрыскивающий пароохладитель 4 соединенный с барабаном 3 магистралью 5 через пароперегреватель 6, и линии 7 и 8 подвода воды к пароохладителю, Линии подвода воды к пароохладителю снабжены регулируюшими органами 9 и 10, связанными между собой кинематической связью 11, и соединенными линией 12 управления с датчиком 13 давления пара в барабане котла. Регулирующий орган 14 установлен на линии подачи воды в экономайзер и связан линией 15 управления с датчиком 16 уровня воды в барабане. Регулирующий орган 17 установлен на линий 18 подачи воды в парообразователь и связан линией 19 управления с датчиком 20 температуры пара после пароохладителя. Система подачи питательной воды на впрыскиваюший...
Теплообменный аппарат для подогрева конденсата паровой турбины
Номер патента: 1213307
Опубликовано: 23.02.1986
Авторы: Ермолов, Козловских, Сухоруков, Трифонов
МПК: F22D 1/32
Метки: аппарат, конденсата, паровой, подогрева, теплообменный, турбины
...надежности устройства в работе,5На чертеже изображен теплообменный аппарат, продольный разрез.Теплообменный аппарат для подогреваконденсата паровой турбинь 1 содержит размещенные в корпусе 1 отсек 2 нагрева конденсата с патрубками 3 и 4 подвода пара и воды и блоком перфорированныхтарелок 5 и отсек - 6 сбора конденсата с патрубком 7 отвода нагретой водыи конденсата. Между отсеком 2 нагрева иотсеком 6 сбора конденсата установлена 15горизонтальная перегородка 8 с отогнутыми вниз краями 9, образующими с корпусом 1 кольцевой канал 10 для сливаконденсата.В зоне кольцевого канала 10 с образованием гидрозатвора с отогнутыми краями9 перегородки 8 дополнительно установленакольцевая перфорированная в верхней частикамера 11 с патрубком 2...
Устройство для регенеративного подогрева конденсата турбоустановки
Номер патента: 1216381
Опубликовано: 07.03.1986
Авторы: Ермолов, Модин, Сидоров, Соколов, Трифонов
Метки: конденсата, подогрева, регенеративного, турбоустановки
...патрубки 7 - для его отвода. Подогреватели 1 и 2 соединены между Собой по конденсату трубопроводом 8, Паровое пространство подогревателя 1 над верхней перфорированной тарелкой 5 сообщено с паровымобъемом подогревателя 2 трубой 9 для отвода паровоздушной смеси и дополнительной трубой 10, Входное отверстие трубы 10 расположено ниже уровня 11 конденсата на верхней перфорированной тарелке 5 подогревателя 1 при номинальном режиме. Последняя имеет перегородку 1отделяющую часть тарелки 5, над которой расположена труба 1 О от водяной камеры 4. Вь 1 ходное отверстие дополнительной трубы 1 О размещено выходное отверстие дополнительнойтрубы размещено ниже верхней кромки перегородки,3, Устройство по п,1, о т л и ч а ю щ е е с я тем, что...
Теплообменник
Номер патента: 1216553
Опубликовано: 07.03.1986
Авторы: Белоусов, Ицковский, Савицкий
МПК: F22D 1/32
Метки: теплообменник
...8 заведенв кольцевой поддон 9, образующий,с лотком 4 зазор 10 для прохаца пара, причем перфорация 5 в днище 6лотка 4 расположена са смещением всторону зазора 10, а в стенке поддона 9 со стороны, противоположнойперфорации 5 в днище 6 латка 4, Выполнен.проем 11 нижний край которого сае мне". плотной перемычкой 12этим лотком 4, Кроме тога, теппаабменник снабжен устройством 13 дляотвода неконденсируюшчхся гаэог lва 1духа) и натрубками 14 и 15 для подвода пара и отвода конденсата соответственна.1.1 ри работе теплаабменникз водаиз водяной камеры 1 1 оступает втрубную систему 3 и совершив в нейесколько ходов, выходят из теплообменника. Погак греющего пара через патрубак 14 на корпусе 3 паступает в межтрубное пространство иконденсируется на...
